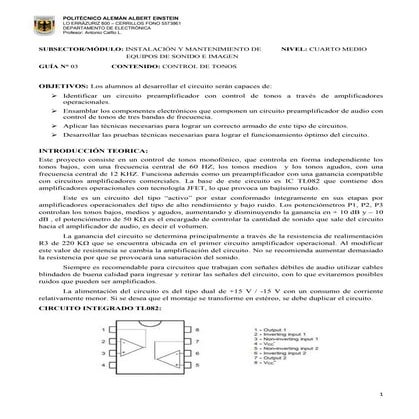

1. POLITÉCNICO ALEMÁN ALBERT EINSTEIN
LO ERRÁZURIZ 800 – CERRILLOS FONO 5573861
DEPARTAMENTO DE ELECTRÓNICA
Profesor: Antonio Calfio L.
SUBSECTOR/MÓDULO: INSTALACIÓN Y MANTENIMIENTO DE NIVEL: CUARTO MEDIO
EQUIPOS DE SONIDO E IMAGEN
GUÍA N° 03 CONTENIDO: CONTROL DE TONOS
OBJETIVOS: Los alumnos al desarrollar el circuito serán capaces de:
 Identificar un circuito preamplificador con control de tonos a través de amplificadores
operacionales.
 Ensamblar los componentes electrónicos que componen un circuito preamplificador de audio con
control de tonos de tres bandas de frecuencia.
 Aplicar las técnicas necesarias para lograr un correcto armado de este tipo de circuitos.
 Desarrollar las pruebas técnicas necesarias para lograr el funcionamiento óptimo del circuito.
INTRODUCCIÓN TEORICA:
Este proyecto consiste en un control de tonos monofónico, que controla en forma independiente los
tonos bajos, con una frecuencia central de 60 HZ, los tonos medios y los tonos agudos, con una
frecuencia central de 12 KHZ. Funciona además como un preamplificador con una ganancia compatible
con circuitos amplificadores comerciales. La base de este circuito es IC TL082 que contiene dos
amplificadores operacionales con tecnología JFET, lo que provoca un bajísimo ruido.
Este es un circuito del tipo “activo” por estar conformado íntegramente en sus etapas por
amplificadores operacionales del tipo de alto rendimiento y bajo ruido. Los potenciómetros P1, P2, P3
controlan los tonos bajos, medios y agudos, aumentando y disminuyendo la ganancia en + 10 dB y – 10
dB , el potenciómetro de 50 KΩ es el encargado de controlar la cantidad de sonido que sale del circuito
hacia el amplificador de audio, es decir el volumen.
La ganancia del circuito se determina principalmente a través de la resistencia de realimentación
R3 de 220 KΩ que se encuentra ubicada en el primer circuito amplificador operacional. Al modificar
este valor de resistencia se cambia la amplificación del circuito. No se recomienda aumentar demasiado
la resistencia por que se provocará una saturación del sonido.
Siempre es recomendable para circuitos que trabajan con señales débiles de audio utilizar cables
blindados de buena calidad para ingresar y retirar las señales del circuito, con lo que evitaremos posibles
ruidos que pueden ser amplificados.
La alimentación del circuito es del tipo dual de +15 V / -15 V con un consumo de corriente
relativamente menor. Si se desea que el montaje se transforme en estéreo, se debe duplicar el circuito.

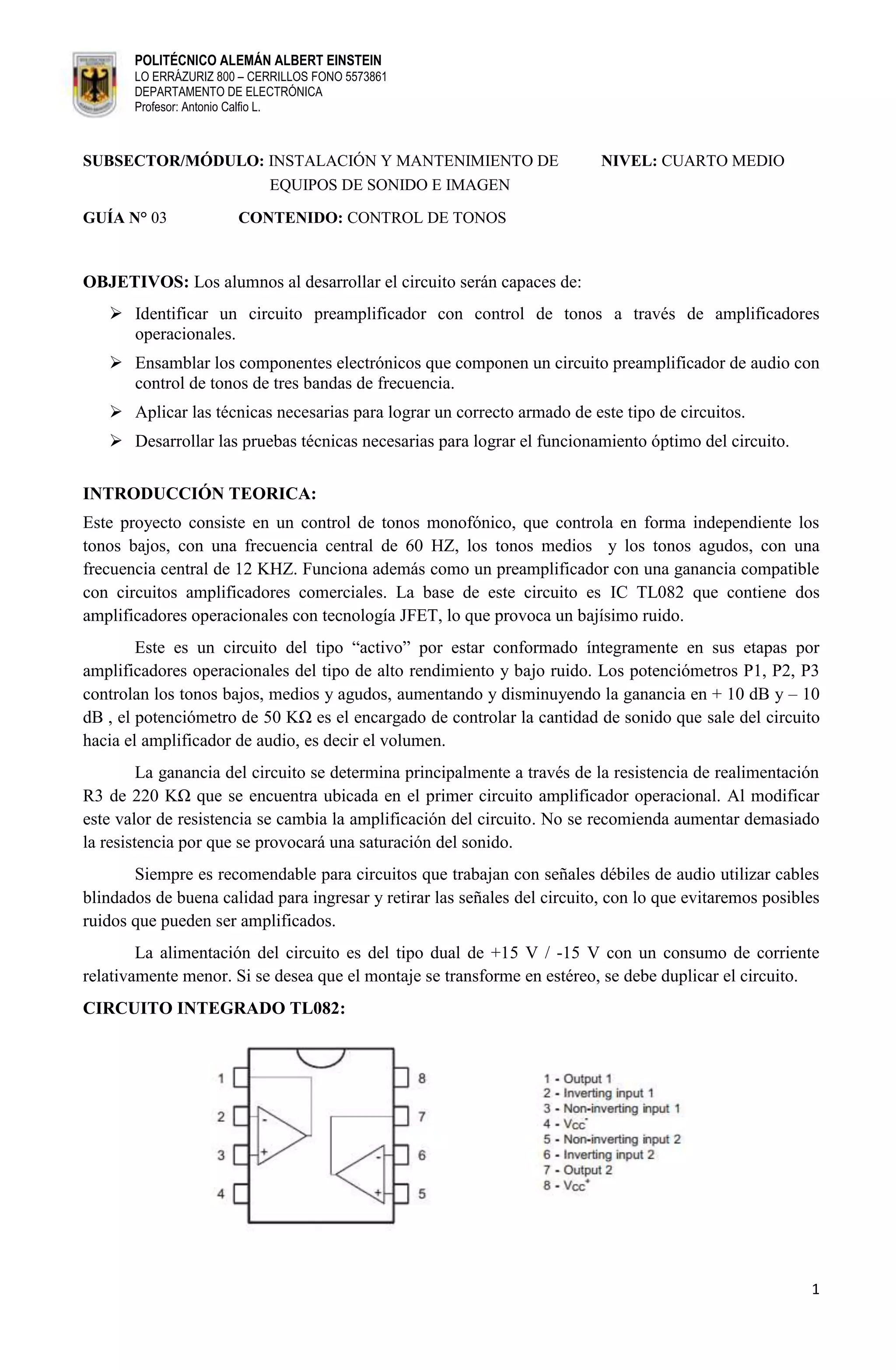

CIRCUITO INTEGRADO TL082:
1

2. POLITÉCNICO ALEMÁN ALBERT EINSTEIN
LO ERRÁZURIZ 800 – CERRILLOS FONO 5573861
DEPARTAMENTO DE ELECTRÓNICA
Profesor: Antonio Calfio L.
LISTAS DE MATERIALES Y COMPONENTES:
Resistencias : R1 = 100 KΩ Condensadores: C1 = 100 nf
R2 = 68 KΩ C2 = 22 pf
R3 = 220 KΩ C3 = 100 µf * 25 V
R4, R7, R10 = 12 KΩ C4, C9 = 1 μf * 25 V
R5, R8 = 3,6 KΩ C5 = 47 nf
R6, R9 = 1,8 KΩ C6, C8 = 4,7 nf
C7 = 22 nf
Potenciómetros: P1, P2 = 100 KΩ Circuito integrado: TL 082
P3 = 500 KΩ
P4 = 50 KΩ
Varios:1 Placa de circuito impreso 10 * 5 cm. 2 Regleta doble
1 Regleta triple 1/2 Metro de cable blindado
1 Zócalo 8 pines

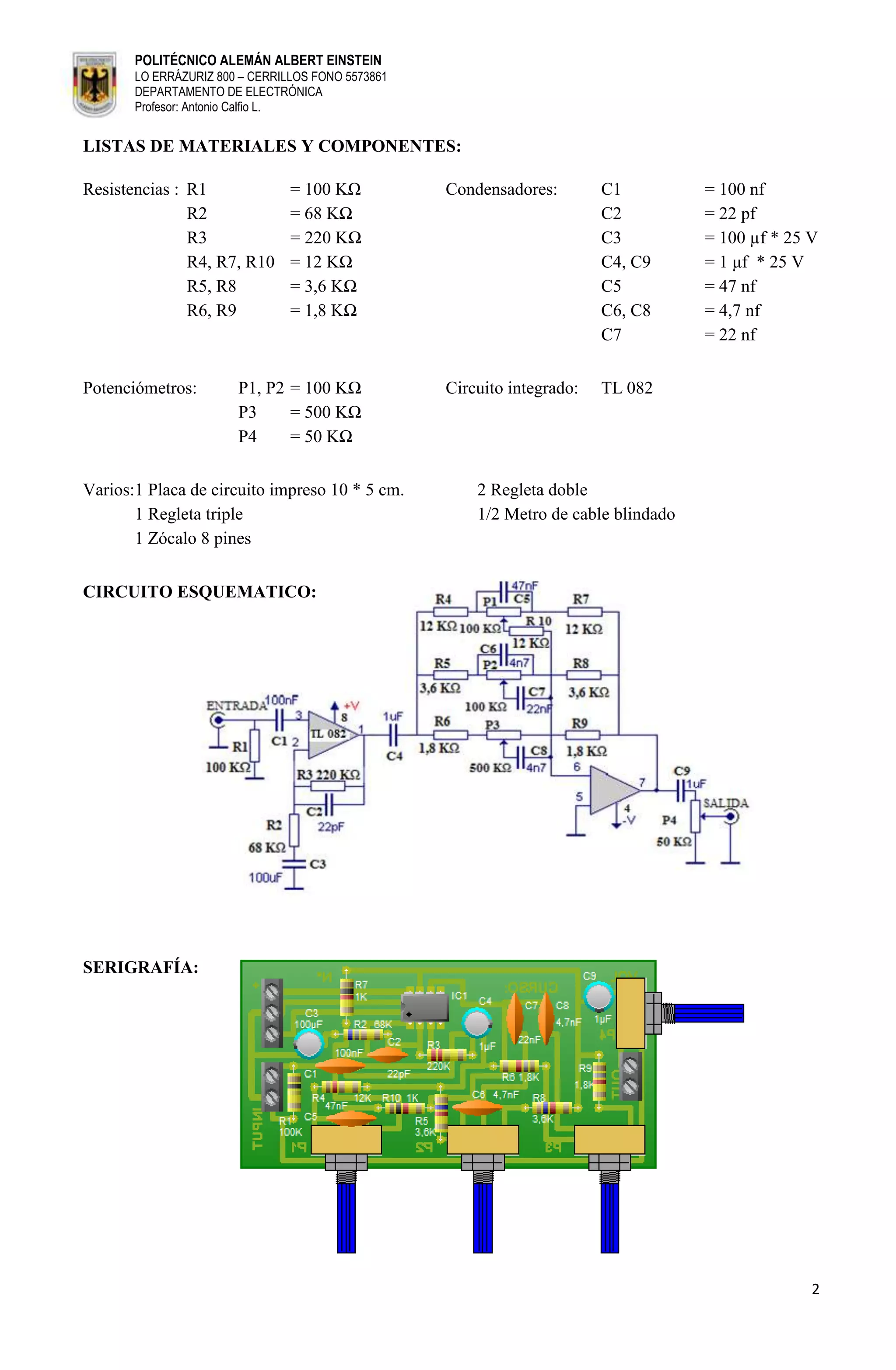

CIRCUITO ESQUEMATICO:
SERIGRAFÍA:
