Este preamplificador tiene tres entradas (micrófono, línea y EQ) y un ecualizador de tres bandas, lo que lo hace ideal para karaoke. Incluye instrucciones de construcción, lista de componentes y planos para la placa de circuito impreso.

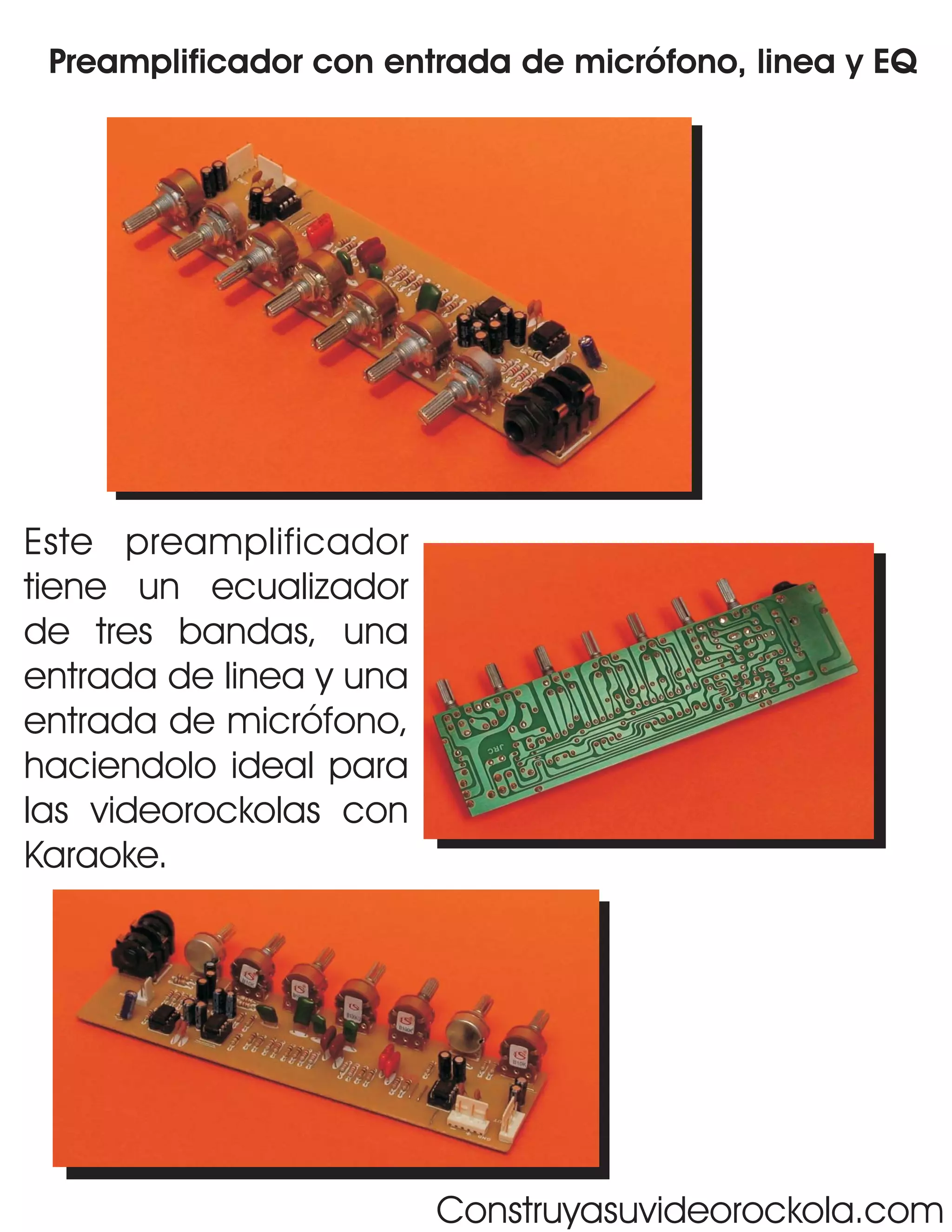

1. Preamplificador con entrada de micrófono, linea y EQ
Este preamplificador
tiene un ecualizador
de tres bandas, una
entrada de linea y una
entrada de micrófono,
haciendolo ideal para
las videorockolas con
Karaoke.
Construyasuvideorockola.com

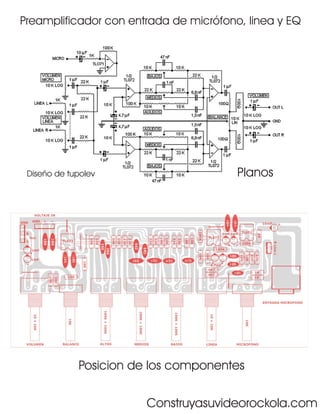

2. Preamplificador con entrada de micrófono, linea y EQ
Diseño de tupolev Planos
Posicion de los componentes
Construyasuvideorockola.com

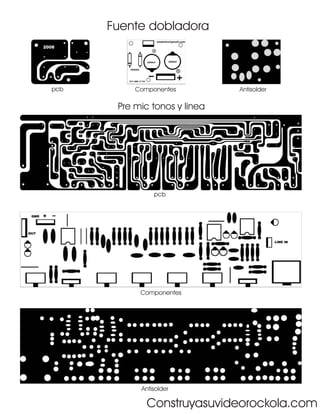

3. Fuente dobladora
pcb Componentes Antisolder
Pre mic tonos y linea
pcb
Componentes
Antisolder
Construyasuvideorockola.com

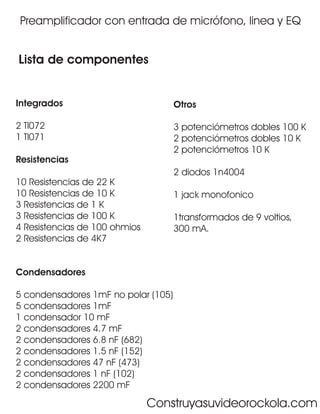

4. Preamplificador con entrada de micrófono, linea y EQ
Lista de componentes
Integrados Otros
2 Tl072 3 potenciómetros dobles 100 K
1 Tl071 2 potenciómetros dobles 10 K
2 potenciómetros 10 K
Resistencias
2 diodos 1n4004
10 Resistencias de 22 K
10 Resistencias de 10 K 1 jack monofonico
3 Resistencias de 1 K
3 Resistencias de 100 K 1transformados de 9 voltios,
4 Resistencias de 100 ohmios 300 mA.
2 Resistencias de 4K7
Condensadores
5 condensadores 1mF no polar (105)
5 condensadores 1mF
1 condensador 10 mF
2 condensadores 4.7 mF
2 condensadores 6.8 nF (682)
2 condensadores 1.5 nF (152)
2 condensadores 47 nF (473)
2 condensadores 1 nF (102)
2 condensadores 2200 mF
Construyasuvideorockola.com
