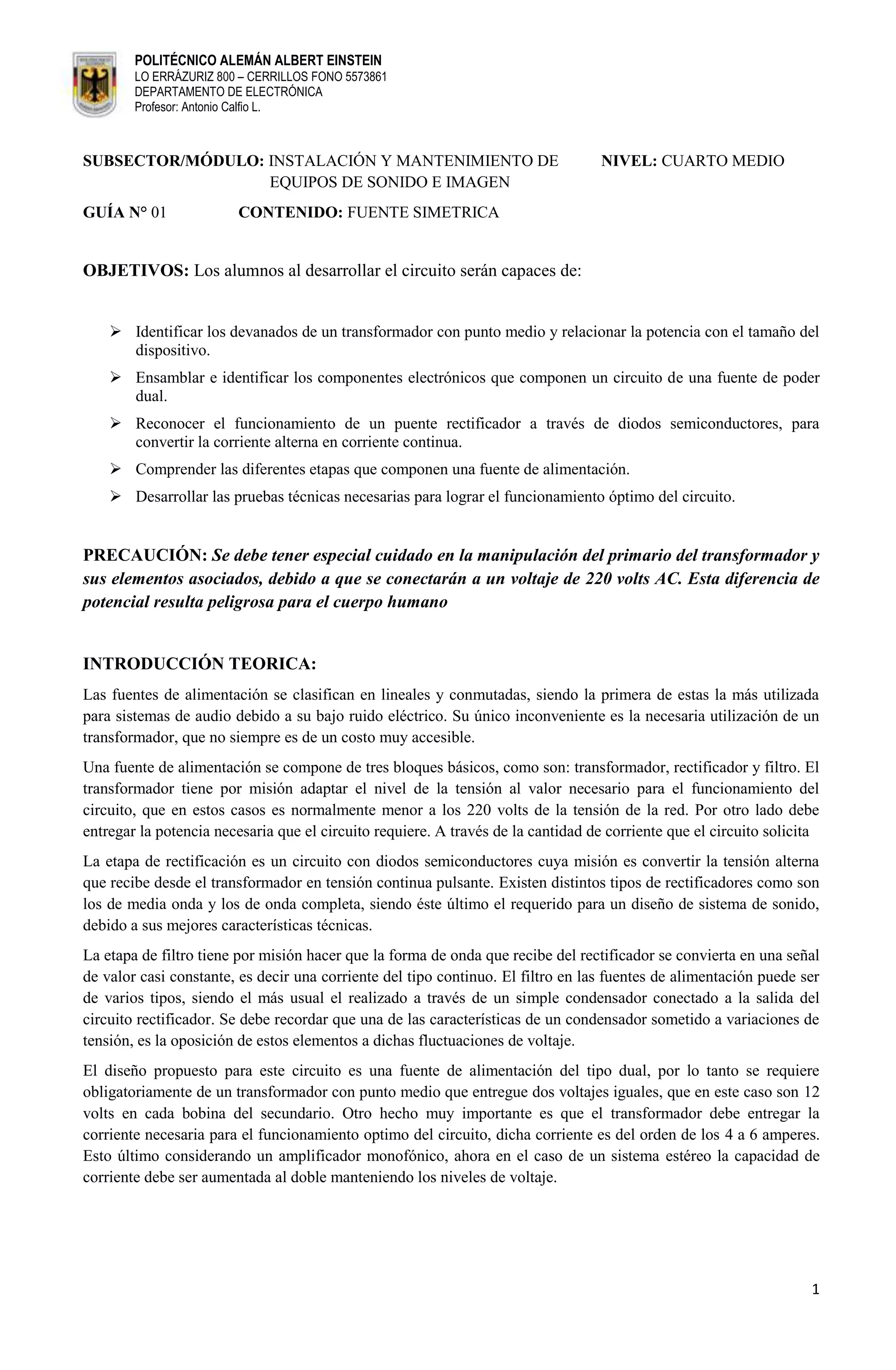

1. POLITÉCNICO ALEMÁN ALBERT EINSTEIN
LO ERRÁZURIZ 800 – CERRILLOS FONO 5573861
DEPARTAMENTO DE ELECTRÓNICA
Profesor: Antonio Calfio L.
SUBSECTOR/MÓDULO: INSTALACIÓN Y MANTENIMIENTO DE NIVEL: CUARTO MEDIO
EQUIPOS DE SONIDO E IMAGEN
GUÍA N° 01 CONTENIDO: FUENTE SIMETRICA
OBJETIVOS: Los alumnos al desarrollar el circuito serán capaces de:
 Identificar los devanados de un transformador con punto medio y relacionar la potencia con el tamaño del
dispositivo.
 Ensamblar e identificar los componentes electrónicos que componen un circuito de una fuente de poder
dual.
 Reconocer el funcionamiento de un puente rectificador a través de diodos semiconductores, para
convertir la corriente alterna en corriente continua.
 Comprender las diferentes etapas que componen una fuente de alimentación.
 Desarrollar las pruebas técnicas necesarias para lograr el funcionamiento óptimo del circuito.
PRECAUCIÓN: Se debe tener especial cuidado en la manipulación del primario del transformador y
sus elementos asociados, debido a que se conectarán a un voltaje de 220 volts AC. Esta diferencia de
potencial resulta peligrosa para el cuerpo humano
INTRODUCCIÓN TEORICA:
Las fuentes de alimentación se clasifican en lineales y conmutadas, siendo la primera de estas la más utilizada
para sistemas de audio debido a su bajo ruido eléctrico. Su único inconveniente es la necesaria utilización de un
transformador, que no siempre es de un costo muy accesible.
Una fuente de alimentación se compone de tres bloques básicos, como son: transformador, rectificador y filtro. El
transformador tiene por misión adaptar el nivel de la tensión al valor necesario para el funcionamiento del
circuito, que en estos casos es normalmente menor a los 220 volts de la tensión de la red. Por otro lado debe
entregar la potencia necesaria que el circuito requiere. A través de la cantidad de corriente que el circuito solicita
La etapa de rectificación es un circuito con diodos semiconductores cuya misión es convertir la tensión alterna
que recibe desde el transformador en tensión continua pulsante. Existen distintos tipos de rectificadores como son
los de media onda y los de onda completa, siendo éste último el requerido para un diseño de sistema de sonido,
debido a sus mejores características técnicas.
La etapa de filtro tiene por misión hacer que la forma de onda que recibe del rectificador se convierta en una señal
de valor casi constante, es decir una corriente del tipo continuo. El filtro en las fuentes de alimentación puede ser
de varios tipos, siendo el más usual el realizado a través de un simple condensador conectado a la salida del
circuito rectificador. Se debe recordar que una de las características de un condensador sometido a variaciones de
tensión, es la oposición de estos elementos a dichas fluctuaciones de voltaje.
El diseño propuesto para este circuito es una fuente de alimentación del tipo dual, por lo tanto se requiere
obligatoriamente de un transformador con punto medio que entregue dos voltajes iguales, que en este caso son 12
volts en cada bobina del secundario. Otro hecho muy importante es que el transformador debe entregar la
corriente necesaria para el funcionamiento optimo del circuito, dicha corriente es del orden de los 4 a 6 amperes.
Esto último considerando un amplificador monofónico, ahora en el caso de un sistema estéreo la capacidad de
corriente debe ser aumentada al doble manteniendo los niveles de voltaje.
1

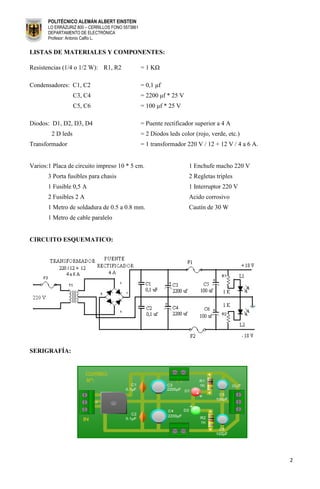

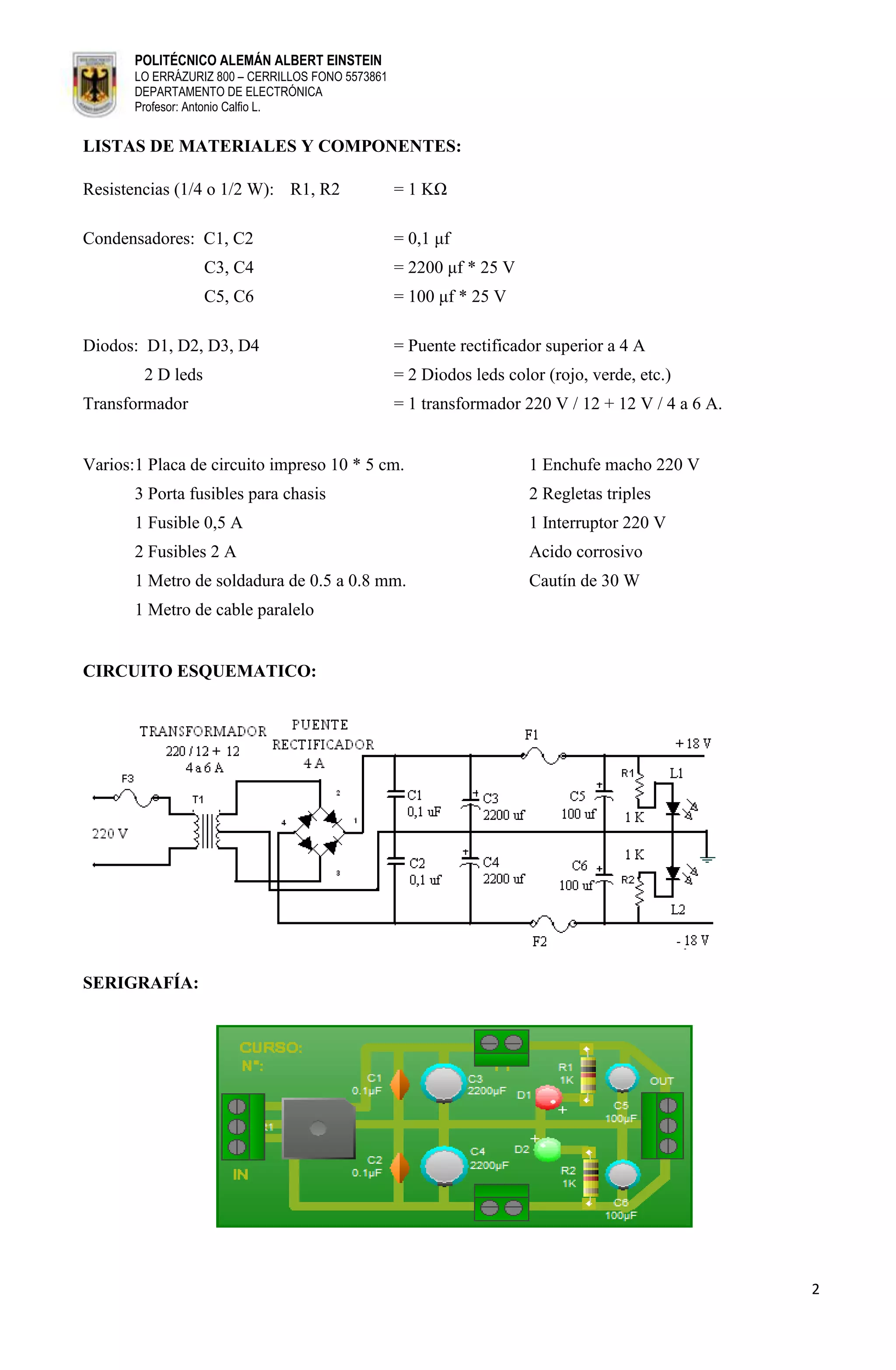

2. POLITÉCNICO ALEMÁN ALBERT EINSTEIN
LO ERRÁZURIZ 800 – CERRILLOS FONO 5573861
DEPARTAMENTO DE ELECTRÓNICA
Profesor: Antonio Calfio L.
LISTAS DE MATERIALES Y COMPONENTES:
Resistencias (1/4 o 1/2 W): R1, R2 = 1 KΩ
Condensadores: C1, C2 = 0,1 μf
C3, C4 = 2200 μf * 25 V
C5, C6 = 100 μf * 25 V
Diodos: D1, D2, D3, D4 = Puente rectificador superior a 4 A
2 D leds = 2 Diodos leds color (rojo, verde, etc.)
Transformador = 1 transformador 220 V / 12 + 12 V / 4 a 6 A.
Varios:1 Placa de circuito impreso 10 * 5 cm. 1 Enchufe macho 220 V
3 Porta fusibles para chasis 2 Regletas triples
1 Fusible 0,5 A 1 Interruptor 220 V
2 Fusibles 2 A Acido corrosivo
1 Metro de soldadura de 0.5 a 0.8 mm. Cautín de 30 W
1 Metro de cable paralelo
CIRCUITO ESQUEMATICO:
SERIGRAFÍA:
2
