1. MAGNETISMO

2.  Todo inicia hace más de 2500 años. En una región
de Asia Menor conocida como Magnesia. Se
encontraron rocas que se atraian unas con otras.
 En el siglo XII los chinos utilizaron los imanes en
brújulas.
 En el siglo XVI William Gilbert fabricó imanes
permanentes frotando trozos de hierro y
magnetita. Sugirió que la tierra tenia propiedades
magnéticas por esto las brújulas se orientan.
 En 1820 Christian Oersted descubrió que una
corriente afecta a una brújula.
Historia del Magnetismo

3.  IMANES NATURALES: se refiere a minerales
naturales, los cuales tienen la propiedad de atraer
elementos como el hierro, el níquel y el cobalto etc.
 La magnetita es un imán de este tipo, compuesto por
óxido ferroso férrico, cuya particularidad principal
consiste en atraer fragmentos de hierro natural.

4.  IMANES TEMPORALES: están conformados por
hierro dulce y se caracterizan por poseer una
atracción magnética de corta duración (puntillas
después de interactuar con un imán permanente, un
electroimán).
 IMANES PERMANENTES: con este término se alude
a aquellos imanes constituidos por acero, los cuales
conservan la propiedad magnética por un tiempo
perdurable.

5.  IMANES DE TIERRAS RARAS: esta clase de imanes se
subdividen en dos categorías de acuerdo al material
químico del que se compone:
 Neodimio: están formados por hierro, neodimio y
boro. Presentan una oxidación fácil, y se utilizan en
aquellos casos donde las temperaturas no alcanzan los
80º C.

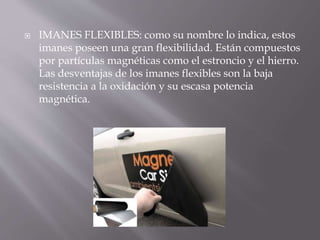

6.  IMANES FLEXIBLES: como su nombre lo indica, estos
imanes poseen una gran flexibilidad. Están compuestos
por partículas magnéticas como el estroncio y el hierro.
Las desventajas de los imanes flexibles son la baja
resistencia a la oxidación y su escasa potencia
magnética.

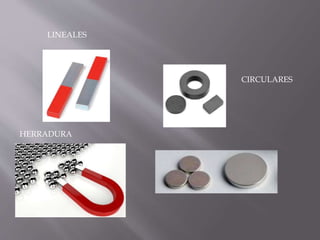

7. CIRCULARES
HERRADURA
LINEALES

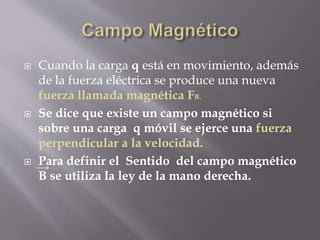

9.  Cuando la carga q está en movimiento, además
de la fuerza eléctrica se produce una nueva
fuerza llamada magnética FB.
 Se dice que existe un campo magnético si
sobre una carga q móvil se ejerce una fuerza
perpendicular a la velocidad.
 Para definir el Sentido del campo magnético
B se utiliza la ley de la mano derecha.

11.  Todo imán posee dos polos, norte y sur,
independiente de la forma que tenga el cuerpo y
se encuentran en pares.
 Estos polos ejercen fuerzas entre sí, de manera
análoga a lo que ocurre con las cargas eléctricas.
Polos iguales se repelen
Polos diferentes se atraen
 El norte geográfico terrestre coincide con el polo
sur magnético, y el sur geográfico con el norte
magnético.
DATOS IMPORTANTES

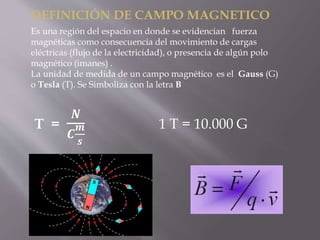

12. DEFINICIÓN DE CAMPO MAGNETICO
Es una región del espacio en donde se evidencian fuerza
magnéticas como consecuencia del movimiento de cargas
eléctricas (flujo de la electricidad), o presencia de algún polo
magnético (imanes) .
La unidad de medida de un campo magnético es el Gauss (G)
o Tesla (T). Se Simboliza con la letra B
T =
𝑵
𝑪
𝒎
𝒔
1 T = 10.000 G

13.  Para representar un campo magnético
perpendicular al plano de las páginas,
utilizaremos la siguiente convención:
 Campo entra al plano Campo sale del
plano
X

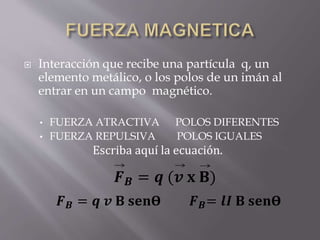

14.  Interacción que recibe una partícula q, un
elemento metálico, o los polos de un imán al
entrar en un campo magnético.
• FUERZA ATRACTIVA POLOS DIFERENTES
• FUERZA REPULSIVA POLOS IGUALES
Escriba aquí la ecuación.
𝑭 𝑩 = 𝒒 𝒗 𝐁 𝐬𝐞𝐧Ɵ 𝑭 𝑩= 𝒍𝑰 𝐁 𝐬𝐞𝐧Ɵ
𝑭 𝑩 = 𝒒 (𝒗 𝐱 𝐁)

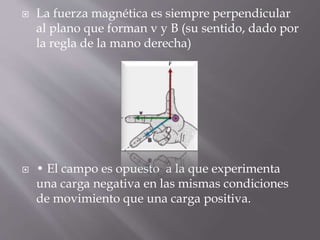

15.  La fuerza magnética es siempre perpendicular
al plano que forman v y B (su sentido, dado por
la regla de la mano derecha)
 • El campo es opuesto a la que experimenta
una carga negativa en las mismas condiciones
de movimiento que una carga positiva.

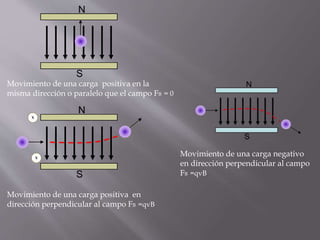

16. Movimiento de una carga positiva en la
misma dirección o paralelo que el campo FB = 0
Movimiento de una carga positiva en
dirección perpendicular al campo FB =qvB
Movimiento de una carga negativo
en dirección perpendicular al campo
FB =qvB

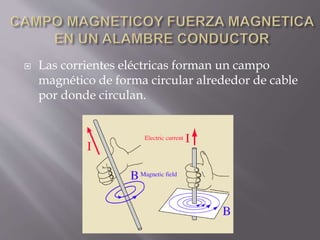

17.  Las corrientes eléctricas forman un campo
magnético de forma circular alrededor de cable
por donde circulan.

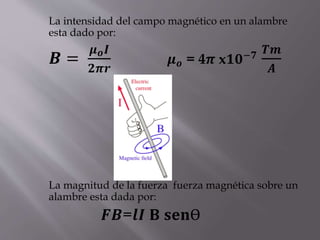

18. La intensidad del campo magnético en un alambre
esta dado por:
𝑩 =
𝝁 𝒐 𝑰
𝟐𝝅𝒓
𝝁 𝒐 = 4𝝅 x𝟏𝟎−𝟕 𝑻𝒎
𝑨
La magnitud de la fuerza fuerza magnética sobre un
alambre esta dada por:
𝑭𝑩=𝒍𝑰 𝐁 𝐬𝐞𝐧Ɵ
