El documento ofrece una guía básica sobre el manejo de QCAD en Guadalinex Edu para estudiantes de E.S.O., incluyendo cómo descargar la aplicación y sus funciones principales como el trazado de puntos, líneas y círculos, así como la acotación de vistas. Se describen los pasos para realizar estos trazados y acotaciones, enfatizando la importancia de utilizar la rejilla para mayor precisión. Este material está diseñado para introducir a los estudiantes en el uso de QCAD de manera simple y accesible.

1. Manejo básico del Qcad en Guadalinex Edu para la E.S.O. De Luis Carlos Del Pino. Profesor de Tecnologías. Fuente: http://www.ribbonsoft.com/qcad.html

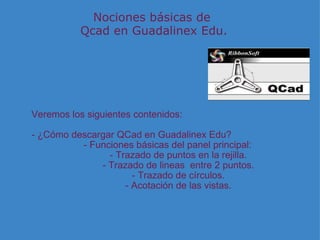

2. Nociones básicas de Qcad en Guadalinex Edu. Veremos los siguientes contenidos: - ¿Cómo descargar QCad en Guadalinex Edu? - Funciones básicas del panel principal: - Trazado de puntos en la rejilla. - Trazado de lineas entre 2 puntos. - Trazado de círculos. - Acotación de las vistas.

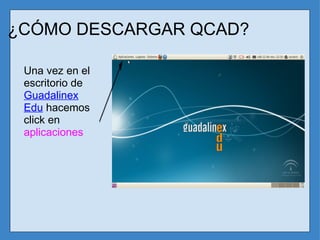

3. ¿CÓMO DESCARGAR QCAD? Una vez en el escritorio de Guadalinex Edu hacemos click en aplicaciones

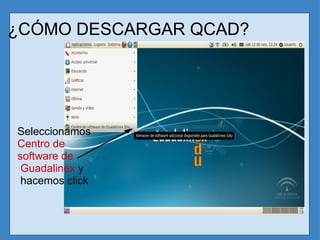

4. ¿CÓMO DESCARGAR QCAD? Seleccionamos Centro de software de Guadalinex y hacemos click

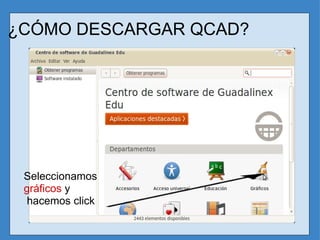

5. ¿CÓMO DESCARGAR QCAD? Seleccionamos gráficos y hacemos click

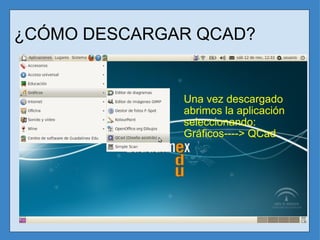

6. Una vez descargado abrimos la aplicación seleccionando: Gráficos----> QCad ¿CÓMO DESCARGAR QCAD?

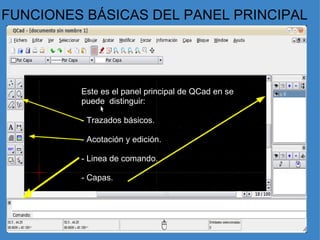

7. FUNCIONES BÁSICAS DEL PANEL PRINCIPAL Este es el panel principal de QCad en se puede distinguir: - Trazados básicos. - Acotación y edición. - Linea de comando. - Capas.

8. TRAZADO DE PUNTOS EN LA REJILLA. - La rejilla es esta malla de puntos que sirve para medir la distancia. - Entre puntos y punto hay 10 mm. - Facilita el trazado con exactitud.

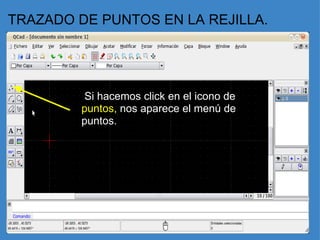

9. TRAZADO DE PUNTOS EN LA REJILLA. Si hacemos click en el icono de puntos, nos aparece el menú de puntos.

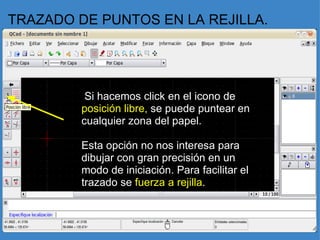

10. TRAZADO DE PUNTOS EN LA REJILLA. Si hacemos click en el icono de posición libre, se puede puntear en cualquier zona del papel. Esta opción no nos interesa para dibujar con gran precisión en un modo de iniciación. Para facilitar el trazado se fuerza a rejilla .

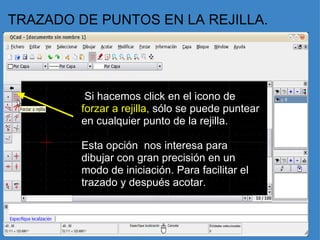

11. TRAZADO DE PUNTOS EN LA REJILLA. Si hacemos click en el icono de forzar a rejilla, sólo se puede puntear en cualquier punto de la rejilla. Esta opción nos interesa para dibujar con gran precisión en un modo de iniciación. Para facilitar el trazado y después acotar.

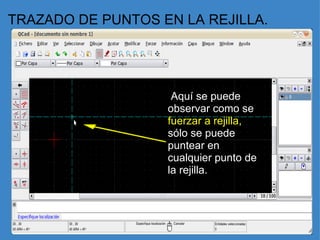

12. TRAZADO DE PUNTOS EN LA REJILLA. Aquí se puede observar como se fuerzar a rejilla, sólo se puede puntear en cualquier punto de la rejilla.

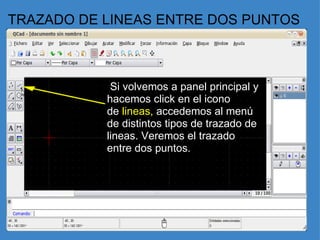

13. TRAZADO DE LINEAS ENTRE DOS PUNTOS Si volvemos a panel principal y hacemos click en el icono de lineas, accedemos al menú de distintos tipos de trazado de lineas. Veremos el trazado entre dos puntos.

14. TRAZADO DE LINEAS ENTRE DOS PUNTOS Si hacemos click en el icono de lineas con dos puntos, se podrá trazar lineas para ello: - se clickea con botón izquierdo cada punto y se pulsa el botón derecho para terminar el trazado.

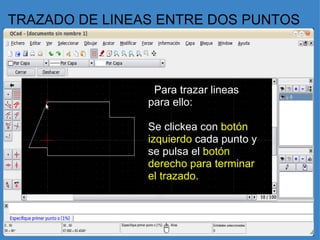

15. TRAZADO DE LINEAS ENTRE DOS PUNTOS Para trazar lineas para ello: Se clickea con botón izquierdo cada punto y se pulsa el botón derecho para terminar el trazado.

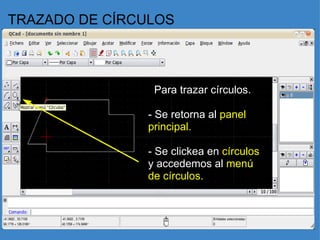

16. TRAZADO DE CÍRCULOS Para trazar círculos. - Se retorna al panel principal. - Se clickea en círculos y accedemos al menú de círculos.

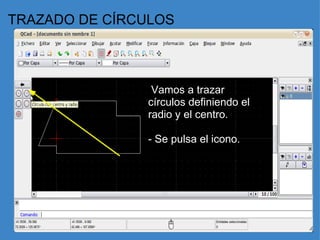

17. TRAZADO DE CÍRCULOS Vamos a trazar círculos definiendo el radio y el centro. - Se pulsa el icono.

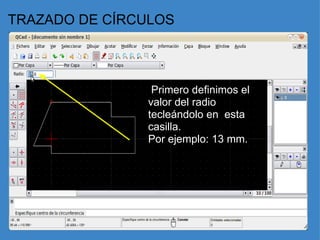

18. TRAZADO DE CÍRCULOS Primero definimos el valor del radio tecleándolo en esta casilla. Por ejemplo: 13 mm.

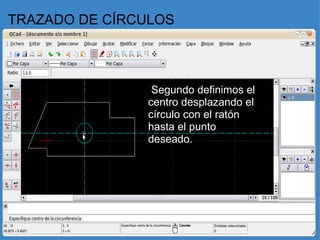

19. TRAZADO DE CÍRCULOS Segundo definimos el centro desplazando el círculo con el ratón hasta el punto deseado.

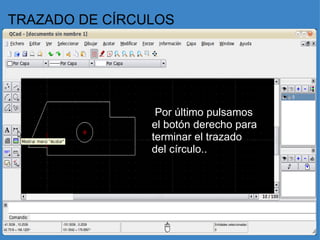

20. TRAZADO DE CÍRCULOS Por último pulsamos el botón derecho para terminar el trazado del círculo..

21. ACOTACIÓN DE LAS VISTAS Para acotar ( es decir, poner medidas) volvemos al menú principal y pulsamos el icono Acotar

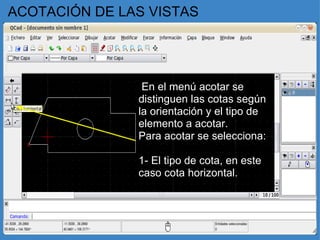

22. ACOTACIÓN DE LAS VISTAS En el menú acotar se distinguen las cotas según la orientación y el tipo de elemento a acotar. Para acotar se selecciona: 1- El tipo de cota, en este caso cota horizontal.

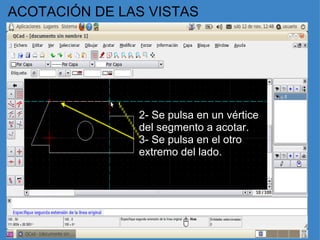

23. ACOTACIÓN DE LAS VISTAS 2- Se pulsa en un vértice del segmento a acotar. 3- Se pulsa en el otro extremo del lado.

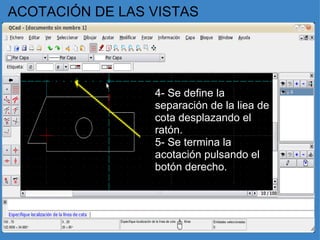

24. ACOTACIÓN DE LAS VISTAS 4- Se define la separación de la liea de cota desplazando el ratón. 5- Se termina la acotación pulsando el botón derecho.

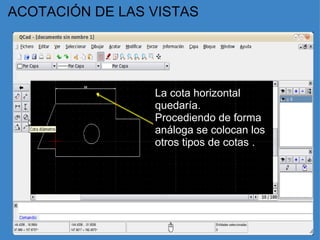

25. ACOTACIÓN DE LAS VISTAS La cota horizontal quedaría. Procediendo de forma análoga se colocan los otros tipos de cotas .

26. ACOTACIÓN DE LAS VISTAS El resultado final sería el siguiente. ¡Ánimo! ¡ Esto sólo son nociones básicas!. Investiga y obtendras resultados como...

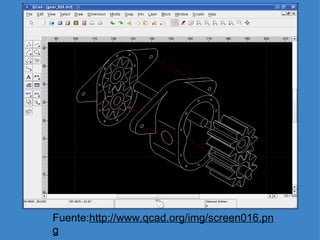

27. Fuente: http://www.qcad.org/img/screen016.png
