Corrección 2° Examen, Mantenimiento de máquinas
eléctricas
Primer Trimestre.
N. Alejandra Badilla Delgado
11-11
Prof: Luis Fernando Corrales Corrales.

2. I PARTE: Selección Única.
1. Lea cuidadosamente la información sobre transformadores:
Según lo anterior el flujo alternante que se conecta al primario
induce en el secundario:
 Respuesta Correcta: B, un voltaje de corriente
alterna sinusoidal en la bobina secundaria.
a) Una frecuencia de corriente directa
sinusoidal en la bobina secundaria.
b) Un voltaje de corriente alterna
sinusoidal en la bobina secundaria.
c) Una corriente alterna sinusoidal en
la bobina secundaria.
d) Una frecuencia de corriente alterna
sinusoidal en la bobina secundaria.
Un flujo de corriente alterna sinusoidal tienen una frecuencia alcanzando
valores pico positivos y negativos.

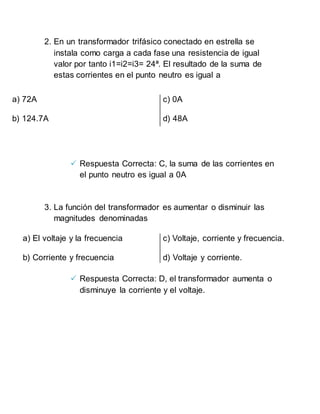

3. 2. En un transformador trifásico conectado en estrella se
instala como carga a cada fase una resistencia de igual
valor por tanto i1=i2=i3= 24ª. El resultado de la suma de
estas corrientes en el punto neutro es igual a
 Respuesta Correcta: C, la suma de las corrientes en
el punto neutro es igual a 0A
3. La función del transformador es aumentar o disminuir las
magnitudes denominadas
 Respuesta Correcta: D, el transformador aumenta o
disminuye la corriente y el voltaje.
a) 72A
b) 124.7A
c) 0A
d) 48A
a) El voltaje y la frecuencia
b) Corriente y frecuencia
c) Voltaje, corriente y frecuencia.
d) Voltaje y corriente.

4. 4. Cuando la relación de vueltas de un transformador es de
10 y el voltaje primario es de 6V, el voltaje secundario es
de:
 Respuesta Correcta: A, 60V
Np
Ns
=
Vp
Vs
1
10
=
6
Vs
6∙10
1
= Vs 60 = Vs
5. Cuando la relación de vueltas de un transformador es de
0.5 y el voltaje primario es de 100V, el voltaje secundario
es de:
 Repuesta Correcta: B, 50 V.
Np
Ns
=
Vp
Vs
0.5
1
=
100
Vs
0.5∙100
1
= Vs 50 = Vs
a) 60V
b) 0.6V
c) 6V
d) 36v
a) 200V
b) 50V
c) 10V
d) 100V

5. 6. Cierto transformador tiene 500 vueltas en el devanado
primario y 2500 vueltas en el devanado secundario. La
relación de vueltas es de
 Respuesta Correcta: C, 1:5
2500
500
=
5
1
7. Lea cuidadosamente la siguiente información
Según lo anterior le flujo que se le conecta al devanado
primario e induce en el devanado secundario una fuerza
electromotriz debe ser producido por una corriente de tipo
 Respuesta Correcta: C, corriente alterna.
a) 0.2:1
b) 1: 2.5
c) 1:5
d) 1:0.5
a) Directa
b) Continua
c) alterna
d) hibrida
Su principio de funcionamiento se basa en la Ley de Faraday.
Un campo magnético creado por el devanado primario corta el devanado
secundario excitando una fuerza electromotriz.

6. 8. ¿Cómo es el campo magnético producido, cuando
alimentamos un devanado distribuido con una corriente
alterna monofásica?
 Respuesta Correcta: B, campo magnético variable y
giratorio.
a) el campo magnético es
constante y giratorio
b) El campo magnético
variable y giratorio
c) el campo magnético e
constante y lineal
d) el campo magnético es
variable y lineal

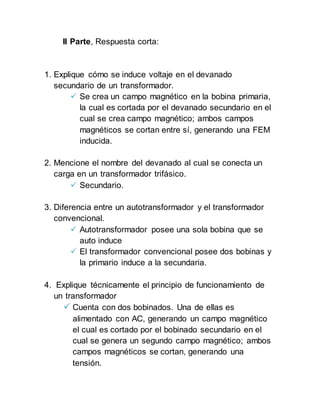

7. II Parte, Respuesta corta:
1. Explique cómo se induce voltaje en el devanado
secundario de un transformador.
 Se crea un campo magnético en la bobina primaria,
la cual es cortada por el devanado secundario en el
cual se crea campo magnético; ambos campos
magnéticos se cortan entre sí, generando una FEM
inducida.
2. Mencione el nombre del devanado al cual se conecta un
carga en un transformador trifásico.
 Secundario.
3. Diferencia entre un autotransformador y el transformador
convencional.
 Autotransformador posee una sola bobina que se
auto induce
 El transformador convencional posee dos bobinas y
la primario induce a la secundaria.
4. Explique técnicamente el principio de funcionamiento de
un transformador
 Cuenta con dos bobinados. Una de ellas es
alimentado con AC, generando un campo magnético
el cual es cortado por el bobinado secundario en el
cual se genera un segundo campo magnético; ambos
campos magnéticos se cortan, generando una
tensión.

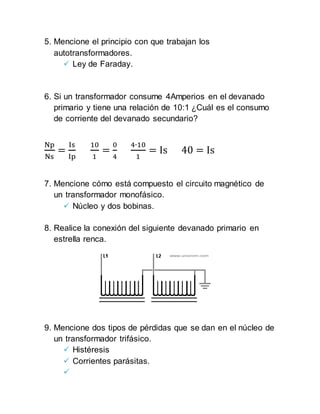

8. 5. Mencione el principio con que trabajan los
autotransformadores.
 Ley de Faraday.
6. Si un transformador consume 4Amperios en el devanado
primario y tiene una relación de 10:1 ¿Cuál es el consumo
de corriente del devanado secundario?
Np
Ns
=
Is
Ip
10
1
=
0
4
4∙10
1
= Is 40 = Is
7. Mencione cómo está compuesto el circuito magnético de
un transformador monofásico.
 Núcleo y dos bobinas.
8. Realice la conexión del siguiente devanado primario en
estrella renca.
9. Mencione dos tipos de pérdidas que se dan en el núcleo de
un transformador trifásico.
 Histéresis
 Corrientes parásitas.


9. 10. Explique técnicamente por que los núcleos de los
transformadores
 Evitar pérdidas magnéticas.
11. Mencione una prueba que se realiza a los devanados
antes de realizar la prueba de funcionamiento.
 Continuidad.
III PARTE, Desarrollo.
1. Realice la conexión de un banco de transformadores
trifásico en delta estrella.
2. Realice la conexión de un banco de transformadores
trifásico estrella zigzag.
