Este documento presenta un anteproyecto sobre temporizadores ON delay y OFF delay. Explica que un temporizador proporciona un retardo en el encendido o apagado de un relé, y que el tiempo de retardo se logra mediante un capacitor. Detalla el funcionamiento de los transistores, relés, capacitores y otros componentes utilizados, así como los diagramas, montajes y conclusiones del proyecto. Finalmente incluye un presupuesto para los materiales necesarios.

1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Segundo Trimestre.
Anteproyecto:
Temporizadores ON delay y OFF delay.
N. Alejandra Badilla Delgado
11-11
Prof: Luis Fernando Corrales Corrales.
2015.

2. Introducción:
Un temporizador es un circuito que proporcionan un
retardo en el encendido o apagado de un relé.
 Temporizador ON delay: Proporciona un retardo
entre el momento en el que se energiza el circuito y
cuando se energiza la bobina.
 Temporizador OFF delay: Proporciona un retardo en
el apagado de la bobina después de que se
desenergice el circuito.
El tiempo de retardo de ambos temporizadores se logra
por medio de un capacitor, se obtendrá una cantidad de
tiempo determinada por la cantidad de microfaradios que este
posea.

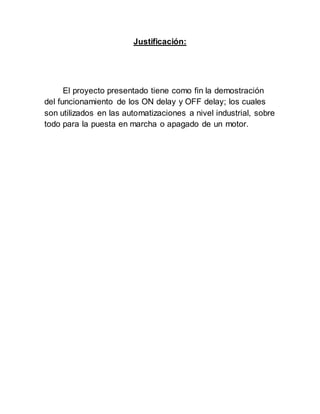

3. Justificación:
El proyecto presentado tiene como fin la demostración
del funcionamiento de los ON delay y OFF delay; los cuales
son utilizados en las automatizaciones a nivel industrial, sobre
todo para la puesta en marcha o apagado de un motor.

4. Marco Teórico
₰ Transistores 2N3904:
₰ Relé de 12V: Funciona como un interruptor controlado por
un circuito eléctrico, por medio de una bobina y
un electroimán se acciona un juego de uno o varios
contactos que permiten abrir o cerrar otros
circuitos eléctricos.

5. ₰ Capacitor de 470µF: Componente
electrónico capaz de almacenar energía por
medio de un campo eléctrico. Se utiliza el
capacitor con esta capacitancia debido a que
dará un retraso de 47segundos.
𝑇𝑟 = 0.1𝑠 𝑐𝑎𝑑𝑎 µ𝐹
𝑇𝑟 = 0.1𝑠 × 470µ𝐹
𝑇𝑟 = 47𝑠
Tr= Tiempo de retraso.
₰ Diodo: Es un componente que permite la
circulación de la corriente eléctrica a través de
él en un solo sentido.
₰ Resistencias: Componente con el cual se introduce
una resistencia eléctrica determinada; en este caso
se utilizan dos resistencias: 100kΩ y 330Ω

6. Procedimiento:
₰ Diagrama: A: On delay.
B: Off Delay.

7. ₰ Montaje en Protoboard:
₰ Circuito Impreso:

8. ₰ Montaje en placa:

9. Conclusiones:
₰ El tiempo de retraso presente en el temporizador, está
determinado por la cantidad de faradios presentes en el
condensador.
₰ El voltaje recibido por el primer transistor está
determinado por el tiempo de carga y descarga
₰ Fue necesario modificar el valor de la resistencia uno, a
fin de mejorar el tiempo de carga y descarga del
capacitor y voltaje en el transistor.
₰ Los temporizadores varían la conexión del condensador
y la resistencia a la base del transistor, y con este
determinan el lapso en el que la bobina estará activa.
₰ El diodo se utiliza para suprimir el elevado nivel de
corriente al momento en el que se activa la bobina del
relé.

10. Presupuesto
Articulo Valor
Transistor 2N3904 200.00
Capacitores 250.00
Resistencias 200.00
Diodo 100.00
Relé 2 300.00
Terminales 400. 00
