1. Colegio Vocacional Monseñor Sanabria.
Departamento de Electrotecnia.
Undécimo año.
Segundo Trimestre.
Práctica 17
555
N. Alejandra Badilla Delgado
11-11
Prof: Luis Fernando Corrales Corrales.
2015.

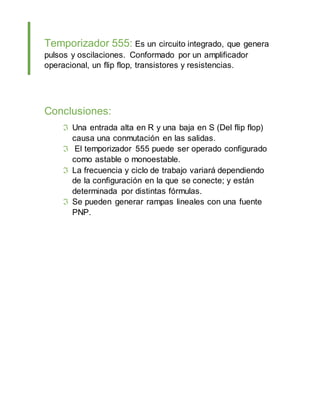

2. Temporizador 555: Es un circuito integrado, que genera
pulsos y oscilaciones. Conformado por un amplificador
operacional, un flip flop, transistores y resistencias.
Conclusiones:
 Una entrada alta en R y una baja en S (Del flip flop)
causa una conmutación en las salidas.
 El temporizador 555 puede ser operado configurado
como astable o monoestable.
 La frecuencia y ciclo de trabajo variará dependiendo
de la configuración en la que se conecte; y están
determinada por distintas fórmulas.
 Se pueden generar rampas lineales con una fuente
PNP.

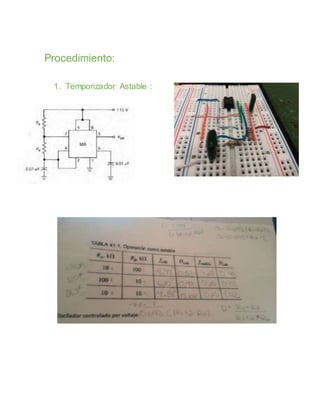

3. Procedimiento:
1. Temporizador Astable :

4. 2. Oscilador controlado por voltaje.
3. Temporizador Monoestable:
Fmin: 29
Fmax: 33

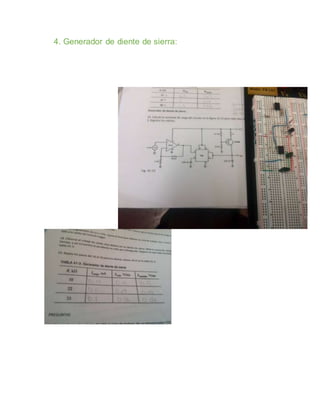

5. 4. Generador de diente de sierra:
