El documento describe diferentes tipos de dispositivos de red, incluyendo switches, routers inalámbricos y puntos de acceso. Un switch permite la interconexión de segmentos de red solo cuando es necesaria la conexión. Un router inalámbrico cumple las funciones de un router y un punto de acceso inalámbrico. Un punto de acceso provee conectividad inalámbrica a una red cableada. También se describen varios modelos específicos de switches de 8, 16 y 24 puertos de diferentes marcas.

1. Para hablar de cada uno de ellos primero debemos saber que son y qué función tienen.
¿Qué es un Switch?
R/.Son dispositivo que permite la interconexión de redes, sólo cuando esta conexión es necesaria. Para
entender mejor que es lo que realiza, pensemos que la red está dividida en segmentos por lo que, cuando
alguien envía un mensaje desde un segmento hacia otro segmento determinado, el switch se encargará de
hacer que ese mensaje llegue única y exclusivamente al segmento requerido. Y los cuales suelen ser de 4,
5, 8, 12, 16, 24 puertos.
¿Qué es un Router inalámbrico?
R/. Un router inalámbrico o routerwireless es un dispositivo de red que desempeña las funciones de un
router pero también incluye las funciones de WAP o AP (wirelessaccess Point - punto de acceso
inalámbrico). Normalmente se usa para permitir el acceso a Internet o a una red de computadoras sin la
necesidad de una conexión con cables. Puede funcionar en una LAN (local areanetwork - red de área local)
con cable, en una WLAN (wireless local areanetwork - red de área local sin cables), o en una red mixta con
cable/sin cable.
La mayoría de los routers inalámbricos tienen las siguientes características:

2. 1. Puertos LAN, que funcionan de la misma manera que los puertos de un conmutador/interruptor
de red.
2. Un puerto WAN, para conectar a una área más amplia de red. Las funciones de enrutamiento se
filtran usando este puerto. Si este no se usa, muchas funciones del router se circunvalarán.
3. Antena wireless. Permiten conexiones desde otros dispositivos sin cable como pueden ser las
NICs (network interface cards - tarjetas de red), repetidores wireless, puntos de acceso
inalámbrico (WAP o AP), y puentes wireless.
¿Qué es un Access Point?
R/.Es Punto de acceso el cual se usa para proveer conectividad inalámbrica.
Ósea, si tienes un router o un switch cableado, le puedes conectar un Access Point y podrás acceder a la
red de manera inalámbrica.
Los router inalámbricos caseros (D-link, TP-link, Linksys, Belkin, etc.) traen incorporado un accesspoint,
ósea son varios aparatos en uno: router, switch y accesspoint.
Por lo tanto, en todos los lugares donde hay wi-fi, hay un accesspoint.
Swicth de 8 puertos.
SWITCH DE8 PUERTOS/ CISCO/SD208P.
El switch Cisco SD208P le permite conectar hasta ocho dispositivos separados a la red, el switch puede
proporcionar energía a los dispositivos conectados a la red como teléfonos IP, puntos de acceso
inalámbricos, cámaras de video vigilancia o directamente a través de la conexión.
Ventajas:
1. automática MDI / MDI-X crossover ayuda a asegurar que tipo de cable se selecciona.

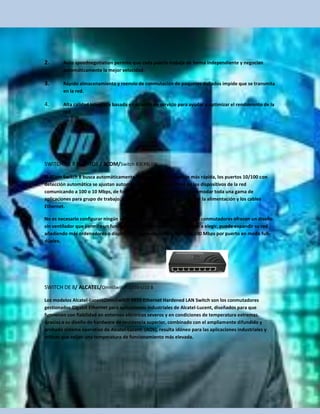

3. 2. Auto speednegotiation permite que cada puerto trabaje de forma independiente y negocian
automáticamente la mejor velocidad.
3. Rápido almacenamiento y reenvío de conmutación de paquetes dañados impide que se transmita
en la red.
4. Alta calidad integrada basada en puertos de servicio para ayudar a optimizar el rendimiento de la
red.
SWITCH DE 8 PUERTOS / 3COM/Switch 83CFSU08.
El 3Com Switch 8 busca automáticamente la velocidad de conexión más rápida, los puertos 10/100 con
detección automática se ajustan automáticamente a la velocidad de los dispositivos de la red
comunicando a 100 o 10 Mbps, de forma que el conmutador puede acomodar toda una gama de
aplicaciones para grupo de trabajo. Lo único que se necesita es conectar la alimentación y los cables
Ethernet.
No es necesario configurar ningún software. Fáciles de configurar, estos conmutadores ofrecen un diseño
sin ventilador que permite un funcionamiento silencioso. Con 8 puertos a elegir, puede expandir su red
añadiendo más ordenadores o dispositivos con velocidades de hasta 200 Mbps por puerto en modo full-
dúplex.
SWITCH DE 8/ ALCATEL/OmniSwitch 6855-U10 8
Los modelos Alcatel-LucentOmniSwitch 6855 Ethernet Hardened LAN Switch son los conmutadores
gestionados Gigabit Ethernet para aplicaciones industriales de Alcatel-Lucent, diseñados para que
funcionen con fiabilidad en entornos eléctricos severos y en condiciones de temperatura extremas.
Gracias a su diseño de hardware de resistencia superior, combinado con el ampliamente difundido y
probado sistema operativo de Alcatel-Lucent (AOS), resulta idóneo para las aplicaciones industriales y
críticas que exijan una temperatura de funcionamiento más elevada.

4. SWICTH DE 8 / DLINK/DES-1008D
Sus puertos inteligentes detectan la velocidad de red y negocian automáticamente, así como entre los
modos full dúplex y half dúplex. Todos los puertos admiten el control de flujo .Esta función reduce la
pérdida de paquetes al enviar una señal de colisión cuando el búfer de recepción del puerto está lleno. El
control de flujo está disponible en modo full dúplex. Todos los puertos admiten la negociación automática
MDI/MDIX, lo que elimina la necesidad de cables de par trenzado cruzado o puertos uplink. Los puertos se
conectan a un servidor, hub o switch por medio de un cable convencional de par trenzado sin cruzar.
SWICTH DE 8/TRENDNET/ TEG-S80g
Proporciona un rendimiento alto ancho de banda, facilidad de uso y fiabilidad, al tiempo que reduce el
consumo de energía hasta en un 70%.
La tecnología GREENnet ajusta automáticamente el voltaje de alimentación, según sea necesario,
resultando en ahorros sustanciales de energía.
Aumente la eficiencia de la oficina y eliminar la congestión de la red a velocidades Gigabit y capacidad de
conmutación de 16 Gbps con total de modo Full Dúplex. Plug and Play este interruptor resistente para una
conectividad fiable red de alta velocidad.
LosSwitch de 16 Puertos

5. SWICTH DE 16/ CISCO/ SG200-18 16 Puertos
Contiene: Una interfaz de administración fácil de usar a la que puede accederse desde una navegador
web.
Diversas opciones de puertos Fast Ethernet y Gigabyte Ethernet.
Función opcional Powerover Ethernet, que suministra energía con facilidad a los puntos de acceso
inalámbrico, videocámaras y otros puntos terminales conectados a la red, con lo cual se reducen los
costes, ya que se elimina la necesidad de instalar fuentes de alimentación independientes.
Clusters flexibles, que permiten controlar los Switch presentes y futuros mediante una sola interfaz
común.
Funcionalidad de seguridad que utiliza mecanismos de autenticación y filtrado avanzado para eliminar la
amenaza de accesos no autorizados a la red.
SWICTH DE16 / 3COM/Baseline
Viene pre-configurado para una instalación rápida y fácil, utilizando económicos cables de cobre. Su auto-
negociación ajusta la velocidad del puerto con la del dispositivo de comunicación.
Facilita la administración del tráfico en redes de empresas más grandes.
SWICTH DE 16 / DLINK/DGS-1016D
Es un dispositivo que nos permite ahorrar espacio y dinero. Otra característica en este switch es que todos
los puertos negocian automáticamente el ajuste del modo MDI/MDIX (Up-Link), evitando la necesidad de
crear cables de par cruzado.
Permite proteger a los usuarios frente a posibles pérdidas de datos durante la transmisión en la red.
Cuando están conectados a una tarjeta LAN (en un servidor o PC) que soporte control de flujo, y cuando el
buffer de datos está por llenarse, el switch envía una señal al PC indicando tal situación. Luego, el PC
demora la transmisión hasta que el buffer se haya liberado y sea posible el envío de más información.

6. SWITCH DE 16/ TRENDNET/TE100S16g
Proporcionan un mejor ancho de banda, facilidad de uso y fiabilidad, y a la vez reduce el consumo de
energía de hasta un 40% *.
La tecnología GREENnet ajusta de manera automática el voltaje de energía según la necesidad, lo que
resulta en ahorros sustanciales de energía. La tecnología GREENnet integrada funciona desde el primer
momento y no requiere ningún tipo de administración.
Los Switch de 24 Puertos
SWITCH DE 24/CISCO/Catalyst 3560
Alto rendimiento diseñado para ayudar a los usuarios a que pasen de forma sencilla de las redes LAN
compartidas tradicionales a redes completamente conmutadas.
Ofrecen un amplio espectro para aplicaciones de usuarios, desde switches para pequeños grupos de
trabajo hasta switches multicapa para aplicaciones empresariales escalables en el centro de datos o en el
backbone.
Los switchesCatalyst ofrecen rendimiento, administración y escalabilidad, se puede encontrar equipos
Ethernet, Fast Ethernet y con opciones modulares las cuales permiten adaptarlos a las necesidades del
negocio.
SWITCH DE 24 / 3COM/2824

7. Es un switch Gigabit muy asequible, de alto rendimiento y sin administración, ideal en contextos
dinámicos y creativos de pequeñas empresas. Con velocidades Gigabit de 1000 Mbps y una capacidad de
switching de 48 Gbps, cumple con las necesidades de rendimiento incluso de las aplicaciones que más
requieren un gran ancho de banda. Las características avanzadas de switching tales como priorización de
tráfico y Clase de Servicio (CoS) garantizan que aplicaciones en tiempo real como las de vídeo y audio
tengan prioridad, de forma que puedan funcionar con efectividad, y permiten a los switches operar en
contextos de redes de mayor tamaño.
SWITCH DE 24 / ALCATEL/OS6850
Satisfacelas necesidades de las empresas modernas y de las redes Triple Playcon configuraciones
flexibles,alimentado por Ethernet,alta disponibilidad, rendimiento velocidad de cable en el
primerpaquete y un tiempo de respuestade la red notablemente reducido, garantiza una forma fácil y
Económica de actualizar o desplegar una red Ethernet nueva.
SWITCH DE 24 / DLINK/DES-1024D
Aumenta el rendimiento de grupos de trabajo en una red LAN y proporcionar un alto nivel de flexibilidad.
Fácil de usar, este dispositivo permite a los usuarios conectarse en forma muy simple a cualquier puerta a
10Mbps ó 100Mbps en una red, multiplicar el ancho de banda, tiempo de respuesta y satisfacer sus
requerimientos de acceso a los servicios de red.
Todas las puertas soportan auto negociación de MDI/MDIX Cross over. Esto elimina la necesidad de cables
cross-over o de puertas Up-Link. Cualquier puerta puede ser conectada a un PC, Hub o Switch, utilizando
un cable normal de red.

8. SWITCH DE 24 / TRENDNET
Puertos Gigabit de TRENDnet, es un conmutador fiable con poderosas características de rendimiento y
que no amerita tareas de administración.
Conecte los 24 puertos de 10/100 Mbps al núcleo de la red utilizando los 2 puertos Gigabit de alta
velocidad full dúplex.
Incrementa la eficiencia de la oficina y disminuya la congestión de la red con una capacidad total de
conmutación de 8.8GbpsyUn almacenamiento interno de datos de 2,5 MB de RAM y un kit de montaje en
bastidor también cuenta con 8k de dirección MAC.
los Router inalámbricos:
ROUTER INALÁMBRICO/ CISCO/ E4200
Dispone de conexión de doble banda a 2,4 GHz y 5 GHz, con unas velocidades de transferencia muy
elevadas.
Aun así, el hecho de tener antenas internas parece que le penaliza, especialmente a distancias muy largas
donde no se recibió una señal en condiciones para realizar mediciones. Dispone de puerto USB para
compartir archivos, contenidos multimedia o impresoras en la misma red, e incluso ofrece una aplicación
específica para facilitar las tareas de puesta en común de dispositivos o contenidos.
No cuenta con leds de estado al uso, pero las conexiones traseras sí los integran, haciendo un papel
similar o mejor, ya que son igualmente visibles y no son tan intrusivos. Es compatible con ipv6, pero no
con las funciones de extensión de la red mediante wds.

9. ROUTER INALAMBRICO/ 3COM/
ROUTER INALAMBRICO/ ALCATEL/
ROUTER INALAMBRICO/ DLINK/
ROUTER INALAMBRICO/TRENDNET/
Access Point:
ACCESS POINT/ CISCO/1100
Fácil de instalar, de una sola banda de punto de acceso 802.11g, ofrece administración de clase
empresarial, seguridad y estabilidad. El dispositivo está disponible en una versión autónoma o ligera y es
ideal para el despliegue en oficinas y entornos similares. Y ocupa muy poco espacio por su forma tan
peculiar.
ACCESS POINT/3COM/8760
Point es una solución inalámbrica de banda dual, Powerover Ethernet (PoE) y rentable para empresas de
cualquier tamaño. Este punto de acceso dispone de radio dual con plena funcionalidad, que puede
funcionar simultáneamente con una radio 802.11b/g y una radio 802.11a. Ofrece velocidades ultra rápidas
de hasta 108 Mbps en modo turbo, y soporta hasta 64 usuarios inalámbricos por radio, y un total de hasta
128 usuarios inalámbricos, proporcionando un amplio margen de crecimiento.

10. El soporte de PoE permite superar los problemas de instalación, al eliminar la necesidad de disponer de
una toma de alimentación AC para cada AP. El 3Com Switch 5500-EI PWR, 3Com BaselineSwitch 2226-
PWR Plus u otros productos PoE conformes con IEEE 802.3af pueden suministrar alimentación y datos a
los puntos de acceso a través del cableado Ethernet de Categoría 5 ó 6, ofreciéndole opciones de
instalación flexibles en ubicaciones difíciles de cablear o de difícil acceso. Para mayor comodidad, la
unidad se suministra con un adaptador PoE.
ACCESS POINT/ALCATEL/AP124
Es de alto rendimiento802.11n MIMO, de radio dual contiene puntos interiores de acceso inalámbricos
capaces de entregarlas tasas combinadas de datos inalámbricas de hasta600 Mbps. Este punto de acceso
trabaja en conjunto conAlcatel-LucentOmniAccessconmutadores WLANpara ofrecer alta velocidad,
centrados en el usuario seguro deservicios de reden la educación, empresa, finanzas, gobierno, salud, y las
aplicaciones al por menor.
ACCESS POINT/ DLINK/DWL-2100AP
Opera con un de ancho de banda 108Mbps, y que gracias al nuevo Chip de Atherosä puede alcanzar un
througput quince veces superior -15x* exclusivo de D-Link- que una red Wireless tradicional de 11Mbps.
incorpora mecanismos adicionales de seguridad, tales como Wi-Fi Protected Access (WPA) y 802.1x, que
en conjunto con un servidor Radius proporcionan un mayor nivel de Seguridad.

11. ACCESS POINT /TRENDNET/TEW-455APBO
El accesspoint con PoE exterior inalámbrico de alta potencia y antena integrada de 14dBi (TEW-455APBO)
ofrece un acceso seguro a redes en modo Súper G de edificio a edificio a través de una carcasa exterior
resistente a cualquier condición climatológica. Disfrute del amplio alcance de estos productos. Su
compatibilidad con lo último en protocolos de seguridad inalámbrica asegura el más alto nivel de
protección de red.
Las direcciones IP (IP es un acrónimo para Internet Protocolo) son un número único e irrepetible con el cual se
identifica una computadora conectada a una red que corre el protocolo IP.
Una dirección IP (o simplemente IP como a veces se les refiere) es un conjunto de cuatro números del 0 al 255
separados por puntos. Por ejemplo, uservers.net tiene la dirección IP siguiente:
200.36.127.40
En realidad una dirección IP es una forma más sencilla de comprender números muy grandes, la dirección
200.36.127.40 es una forma más corta de escribir el número 3357835048. Esto se logra traduciendo el número en
cuatro tripletes.
Direcciones IP Clase A, B, C, D, Y E
Para adaptarse a redes de distintos tamaños y para ayudar a clasificarlas, las direcciones IP se dividen en
grupos llamados clases.
Esto se conoce como direccionamiento classful. Cada dirección IP completa de 32 bits se divide en la parte
de la red y parte del host.
Un bit o una secuencia de bits al inicio de cada dirección determinan su clase. Son cinco las clases de
direcciones IP como muestra la Figura
La dirección Clase A se diseñó para admitir redes de tamaño extremadamente grande, de más de 16
millones de direcciones de host disponibles.

12. Las direcciones IP Clase A utilizan sólo el primer octeto para indicar la dirección de la red. Los tres octetos
restantes son para las direcciones host.
El primer bit de la dirección Clase A siempre es 0. Con dicho primer bit, que es un 0, el menor número que
se puede representar es 00000000, 0 decimal.
El valor más alto que se puede representar es 01111111, 127 decimal. Estos números 0 y 127 quedan
reservados y no se pueden utilizar como direcciones de red. Cualquier dirección que comience con un valor entre 1 y
126 en el primer octeto es una dirección Clase A.
La red 127.0.0.0 se reserva para las pruebas de loopback . Los Routers o las máquinas locales pueden utilizar esta
dirección para enviar paquetes nuevamente hacia ellos mismos. Por lo tanto, no se puede asignar este número a una
red.
La dirección Clase B se diseñó para cumplir las necesidades de redes de tamaño moderado a grande. Una dirección IP
Clase B utiliza los primeros dos de los cuatro octetos para indicar la dirección de la red. Los dos octetos restantes
especifican las direcciones del host.
Los primeros dos bits del primer octeto de la dirección Clase B siempre son 10. Los seis bits restantes pueden poblarse
con unos o ceros. Por lo tanto, el menor número que puede representarse en una dirección Clase B es 10000000, 128
decimal. El número más alto que puede representarse es 10111111, 191 decimal. Cualquier dirección que comience
con un valor entre 128 y 191 en el primer octeto es una dirección Clase B.
El espacio de direccionamiento Clase C es el que se utiliza más frecuentemente en las clases de direcciones originales.
Este espacio de direccionamiento tiene el propósito de admitir redes pequeñas con un máximo de 254 hosts.
Una dirección Clase C comienza con el binario 110. Por lo tanto, el menor número que puede representarse es
11000000, 192 decimal. El número más alto que puede representarse es 11011111, 223 decimal. Si una dirección
contiene un número entre 192 y 223 en el primer octeto, es una dirección de Clase C.
La dirección Clase D se creó para permitir multicast en una dirección IP. Una dirección multicast es una dirección
exclusiva de red que dirige los paquetes con esa dirección destino hacia grupos predefinidos de direcciones IP. Por lo
tanto, una sola estación puede transmitir de forma simultánea una sola corriente de datos a múltiples receptores.
El espacio de direccionamiento Clase D, en forma similar a otros espacios de direccionamiento, se encuentra limitado
matemáticamente. Los primeros cuatro bits de una dirección Clase D deben ser 1110. Por lo tanto, el primer rango de
octeto para las direcciones Clase D es 11100000 a 11101111, o 224 a 239. Una dirección IP que comienza con un valor
entre 224 y 239 en el primer octeto es una dirección Clase D.

13. Se ha definido una dirección Clase E. Sin embargo, la Fuerza de tareas de ingeniería de Internet (IETF) ha reservado
estas direcciones para su propia investigación. Por lo tanto, no se han emitido direcciones Clase E para ser utilizadas
en Internet. Los primeros cuatro bits de una dirección Clase E siempre son 1s. Por lo tanto, el rango del primer octeto
para las direcciones Clase E es 11110000 a 11111111, o 240 a 255.
La máscara de red es una combinación de bits que sirve para delimitar el
ámbito de una red de computadoras. Su función es indicar a los
dispositivos qué parte de la dirección IP es el número de la red, incluyendo
la subred, y qué parte es la correspondiente al host.
Un sistema de cableado estructurado proporciona una plataforma universal
sobre la cual se construye la estrategia de un sistema de información general.
Con una infraestructura de cableado flexible, un sistema de cableado
estructurado puede soportar sistemas múltiples de voz, datos, vídeo y
multimedia, independientemente de cuál sea el fabricante. Cada estación de
trabajo, cableada en una topología de estrella, está vinculada a un punto
central y facilita la interconexión y manejo del sistema. Este enfoque permite
comunicarse virtualmente con cualquier dispositivo, en cualquier lugar y en
cualquier momento. Una planta de cableado bien diseñada puede incluir
varias soluciones de cableado independientes de diferentes tipos de medios,
instaladas en cada una de las estaciones para soportar los requisitos de
rendimiento de sistemas múltiples.
CONCEPTO
•Cableado Estructurado es el cableado de un edificio o una serie de
edificios que permite interconectar equipos activos, de diferentes o igual
tecnología permitiendo la integración de los diferentes servicios que
dependen del tendido de cables como datos, telefonía, control, etc.
•El objetivo fundamental es cubrir las necesidades de los usuarios durante
la vida útil del edificio sin necesidad de realizar más tendido de cables

14. •Cableado de campus: Cableado de todos los distribuidores de edificios al
distribuidor de campus.
•Cableado Vertical: Cableado de los distribuidores del piso al distribuidor
del edificio.
•Cableado Horizontal: Cableado desde el distribuidor de piso a los puestos
de usuario.
•Cableado de Usuario: Cableado del puesto de usuario a los equipos
TIPOS DE ESTANDARES
EXISTEN TRES TIPOS DE STANDARES:
. DE FACTO
. DE JURE
. LOS PROPIETARIOS
DE FACTO
Los estándares de facto son aquellos que tienen una alta penetración y
aceptación en el mercado pero aun no son oficiales
DE JURE

15. Un estándar de jure u oficial, en cambio, es definido por grupos u
organizaciones oficiales tales como la ITU,ISO, ANSI, entre otras. La
principal diferencia en cómo se generan los estándares de jure y facto, es
que los estándares de jure son promulgados por grupos de gente de
diferentes áreas del conocimiento que contribuyen con ideas, recursos y
otros elementos para ayudar en el desarrollo y definición de un estándar
especifico
LOS PROPIETARIOS
Los estándares propietarios que son propiedad absoluta de una
corporación u entidad y su uso todavía no logra una alta penetración en el
mercado. Cabe aclarar que existen muchas compañías que trabajan con
este esquema solo para ganar clientes y de alguna manera ´´ atarlos´´ a los
productos que fabrican
NORMAS
ANSI/TIA/EIA-568-B
Cableado de Telecomunicaciones en
Edificios Comerciales. (Cómo instalar
el Cableado)
–TIA/EIA 568-B1 Requerimientos generales
d–TIA/EIA 568-B2 Componentes de cableado mediante par trenzado
balanceado
–TIA/EIA 568-B3 Componentes e cableado, Fibra óptica

16. .ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de Telecomunicaciones en Edificios
Comerciales (Cómo enlutarle cableado)
ANSI/TIA/EIA-570-A
Normas de Infraestructura
Residencial de
Telecomunicaciones
•ANSI/TIA/EIA-606-A
Normas de Administración de
Infraestructura de Telecomunicaciones
en Edificios Comerciales
•ANSI/TIA/EIA-6:Requerimientos para instalaciones de sistemas de puesta
a tierra de Telecomunicaciones en Edificios Comerciales.
•ANSI/TIA/EIA-758
Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones

17. HERRAMIENTAS
PONCHADOR RJ-45.
PONCHADOR DE IMPACTO PATCH PANEL
PELADOR DE CABLE UTP
.CORTADOR DE CABLE
PONCHADOR DE CABLE COAXIAL

18. CORTADOR DE CANALETAS
CABLE TESTER
CAUTIN
GAFAS DE SEGURIDAD

19. RUEDA DE MEDICION
MEDIDOR DE CORRIENTE
EQUIPOS DE TONO Y DETECCION
TALADRO

20. HERRAMIENTAS DE FUNCION MULTIPLE
CINTA PESCABLE
ROTULADOR ELECTRONICA
CONECTORES DE EMPALME
MEDIDOR DE CABLE
REFLECTOMETRO

21. MEDIDOR DE CERTIFICACION
MULTIMETRO
SENSORES DE VOLTAJE
EQUIPO DE PRUEBA DE TELEFONO
ADAPTADOR MODULAR
SENSOR DE METAL Y MADERA
MATERIALES Y PERSONAL NECESARIO PARA LA EJECUCION DE OBRAS DE CABLEADO

22. 1600 × 418 - Lugar de ejecución de la
formación
196 × 200 - ... equipos y materiales necesarios para

23. 590 × 385 - Para la ejecución del servicio HC usa el
dispositivo Siemens LOGO! TD
Normas para Cableado estructurado. ITCM
800 × 500 - Tienen un cableado estructurado de redes
TERA
QUE ES UN ROUTER
Router, que literalmente quiere decir “encaminador”, en el mundo de las computadoras es un
dispositivo que selecciona caminos (o "rutas") en redes informáticas para enviar por ellos

24. información. En términos técnicos se traspasan "paquetes" de información
desde su fuente hacia un destino a través de "nodos" intermediarios, que en
este caso corresponde al router como aparato físico en cuestión. En
términos sencillos, el router que vemos en casas y oficinas cumple la
función de crear redes inalámbricas, lo que en términos prácticos se utiliza
normalmente para conectarnos a la Internet sin la necesidad de conectar un
cable físicamente a nuestras computadoras (aunque como veremos es solo
una de las aplicaciones de estos dispositivos).
En el trabajo de un router es posible identificar dos misiones. En primer
lugar se asegura que la información enviada por el emisor no vaya a un lugar
innecesario. Y en segundo lugar se preocupa de que la información llegue
específicamente al destinatario. Para ejecutar correctamente su labor, el
router une las redes del emisor y del receptor de una información
determinada, donde sólo transmite la que el emisor ordenó.
Un Switch es un dispositivo de red que funciona como un
repartidor y sirve para segmentar una red en diferentes
dominios de difusión.
El switch escucha en todos sus puertos y construye tablas en las
cuales mapea direcciones MAC con el puerto atreves del cual se
pueden alcanzar. De esta manera cuando un host envía un
mensaje en un segmento de red que va destinado a otro
segmento de red esté será leído por el Switch y será enviado
únicamente al segmento de red que corresponda
limitando así al mínimo las colisiones de red.
En el caso particular de un concentrador o hub de redes es un dispositivo en
que encontramos muchos puertos de red, creo que el más pequeño que he

25. visto es de 4 puertos de red. Este toma la señal de una computadora y la
redistribuye por todos los puertos de red que tiene menos por el que viene la
señal. Existen muchos tipos dependiendo de las tecnologías con que se
diseñen y hasta la forma pero usualmente se les clasifica en pasivos, activos
e inteligentes. Los pasivos, que no necesitan alimentación eléctrica, toman
la señal y la redistribuye simplemente y se recomiendan para los casos en
que las computadoras que están en red se encuentran relativamente
cercanas. El activo necesita alimentación, es decir necesitan energía
eléctrica extra, “levantan” la señal que reciben, es decir que la hacen un
poco más fuerte, para luego distribuirla y se recomiendan cuando las
computadoras no se encuentran cerca.
El concentrador o hub inteligente tiene un procesador que ayuda a distribuir
la señal más rápidamente, en esto se parece a un “router” o enrutador pero
sigue distribuyendo la señal por igual en todos los puertos lo que no hace
un enrutador. Las necesidades de las personas mandan en cuanto al uso de
los mismos si se tiene una red pequeña y localizada en una habitación lo
idóneo sería un hub pasivo, si la red es grande y abarca varias habitaciones
pues lo recomendable es un hub inteligente. Los concentradores también
responden a ciertas necesidades de la configuración de una red. Por ejemplo
son ideales para redes en forma de estrella, es decir donde hay un punto de
distribución (de allí el nombre) de donde varias computadoras se comunican
con un servidor o con un enrutador.
Titolo: Asignar una Dirección IP Estática en una Computadora Cableada
Article ID: 9914
Al asignarle a la computadora una Dirección IP Estática, la computadora
podrá usar la misma dirección IP todo el tiempo. Al configurar una
computadora Inalámbrica para que obtenga una dirección IP
automáticamente, la habilitará para que obtenga una dirección IP del
Servidor DHCP. En lugar de ingresar una las configuraciones IP en forma
manual, lo cual lleva tiempo, al realizar este procedimiento se asegurará que
la computadora se conecte a las configuraciones TCP/IP.

26. Asignarle una dirección IP Estática a la computadora es útil cuando:
1. Configura servicios públicos en su computadora (servidores FTP, servidores de red, etc.)
2. Si frecuentemente accede a la computadora desde la red para que la computadora pueda ser
mapeada con facilidad
Para asignarle una Dirección IP Estática a la computadora, siga los pasos abajo.
Windows 7/Vista
Paso 1:
Haga clic en el icono de inicio . A continuación, haga clic en Panel de control.

27. Paso 2:
Cuando se abra la ventana Panel de control, haga clic en Ver el estado y las tareas de red en la
categoría Redes e Internet.

28. Paso 3:
Haga clic en Conexión de área local.

29. Paso 4:
Haga clic en Propiedades.

30. Paso 5:
Seleccione Protocolo de Internet versión 4 (TCP/IPv4) y haga clic en Propiedades.

31. Paso 6:
Seleccione Usar la siguiente dirección IP y escriba los valores correctos de Dirección IP, Máscara
de subred y Puerta de enlace predeterminada. Un ejemplo sería:
Dirección IP: "192.168.1.50"
Máscara de subred: "255.255.255.0"
Puerta de enlace predeterminada: "192.168.1.1" (Éste es el valor de puerta de enlace
predeterminada que ha anotado anteriormente).
NOTA: Asegúrese de que el valor de la dirección IP que está asignando al ordenador tiene los
mismos tres primeros números que el valor de la puerta de enlace predeterminada. El último número
puede oscilar entre 2 y 99. En este ejemplo, el valor de la puerta de enlace predeterminada es

32. 192.168.1.1, por lo que el valor de la dirección IP debe comenzar por 192.168.1. A continuación,
utilice un número entre 2 y 99.
Seleccione Usar las siguientes direcciones de servidor DNS en la misma ventana. Luego, rellene
los campos siguientes:
Servidor DNS preferido: (Éste debe ser el valor de DNS que ha anotado anteriormente)
Servidor DNS alternativo: (Éste debe ser el valor de DNS que ha anotado anteriormente, si
hay dos servidores DNS).
Paso 7:
Haga clic en y, a continuación, haga clic en .
NOTA: Asegúrese de asignar una dirección IP estática única a cada ordenador adicional al que
desee asignar una dirección IP estática.

33. Windows 2000/XP
Paso 1:
Haga clic en Inicio, y luego en Panel de Control.
Paso 2:
Cuando aparece la ventana de Panel de Control, haga un doble clic en Conexiones de Red.
Paso 3:
Haga un clic con el botón derecho del ratón en Conexión de Área Local y haga clic en Propiedades.

34. Paso 4:
Cuando aparece la ventana de Propiedades de Conexión de Red de Área Local, haga clic en Protocolo de
Internet (TCP/IP) y luego en Propiedades.

35. Paso 5:
Cambie la opción de Obtener una dirección IP automáticamente a Usar la siguiente
dirección IP e ingrese lo siguiente:
OBS: Asegúrese de tener un Puente de Acceso por Defecto y servidores DNS.
Asegúrese que la Dirección IP que le asignará a la computadora tenga los mismos
primeros tres números que el Puente de Acceso por Defecto y el último número
podrá ser cualquier número entre 2 y 99. En este ejemplo, el Puente de Acceso por
Defecto es 192.168.15.1, así que la dirección IP que deberá usar debe comenzar con
192.168.15. Luego coloque cualquier número desde dos a 99. En este ejemplo, la
dirección IP que asignaremos es 192.168.15.50.
OBS: Para cada computadora adicional a la que asignará una dirección IP Estática,
asegúrese de asignarle una Dirección IP única.
1. IP: “192.168.15.50”
2. Máscara de Subred: “255.255.255.0”

36. 3. Puente de Acceso por Defecto: “192.168.15.1” (Éste es el Puente de
Acceso por Defecto que registró anteriormente)
Cambie Obtener la dirección del servidor DNS automáticamente a Usar las
siguientes direcciones de Servidor DNS en la misma ventana. Luego complete los
siguientes campos:
1. Servidor DNS preferido: (éste será el servidor DNS que registró anteriormente)
2. Servidor DNS alternativo: (éste deberá ser el DNS que registró anteriormente, si tenía
dos servidores DNS)
Paso 6:
Haga clic en OK y luego en OK o Cerrar.
Windows 98/ME
Paso 1:
Haga clic en Inicio, luego en Configuraciones, y luego en Panel de Control.

37. Paso 2:
Haga un doble clic en Red y luego seleccione TCP/IP para el adaptador Ethernet en la computadora. Una vez
seleccionado, haga clic en Propiedades.

38. Paso 3:
Cambie la opción de Obtener Automáticamente a Especificar e ingrese lo siguiente:
OBS: Asegúrese de tener un Puente de Acceso por Defecto y servidores DNS.
Asegúrese que la Dirección IP que le asignará a la computadora tenga los mismos primeros tres números que
el Puente de Acceso por Defecto y el último número podrá ser cualquier número entre 2 y 99. En este
ejemplo, el Puente de Acceso por Defecto es 192.168.15.1, así que la dirección IP que deberá usar debe
comenzar con 192.168.15. Luego coloque cualquier número desde dos a 99. En este ejemplo, la dirección IP
que asignaremos es 192.168.15.50.
OBS: Para cada computadora adicional a la que asignará una dirección IP Estática, asegúrese de asignarle
una Dirección IP única.
1. IP: “192.168.15.50”
2. Máscara de Subred: “255.255.255.0”

39. Paso 4:
Haga clic en la solapa Puente de Acceso e ingrese la dirección IP Local en el campo Puente de Acceso por
Defecto, y luego haga clic en Agregar. En este ejemplo, usamos 192.168.15.1 como el puente de acceso por
defecto.
OBS: El Puente de Acceso deberá ser el que registró anteriormente.

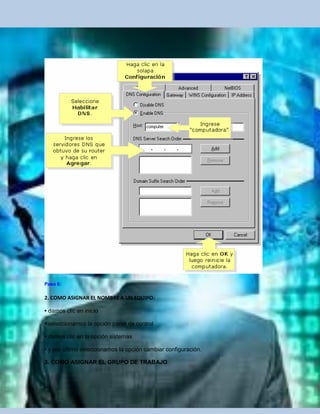

40. Paso 5:
Haga clic en la solapa Configuración DNS, y luego vaya al campo Nombre de Huésped e ingrese
“computadora,” y luego vaya al campo Orden de Búsqueda de Servidor DNS e ingrese los Servidores DNS
desde el router y haga clic en Agregar.
OBS: El servidor DNS deberá ser el puente de acceso que registró anteriormente.

41. Paso 6:
2. COMO ASIGNAR EL NOMBRE A UN EQUIPO:
• damos clic en inicio
• seleccionamos la opción panel de control
• damos clic en la opción sistemas
• y por ultimo seleccionamos la opción cambiar configuración.
3. COMO ASIGNAR EL GRUPO DE TRABAJO

42. Se hacen los mismos pasos
2. Los equipos del 3 pisos tienen sistema operativo xp el resto sistema operativo Windows 7,
explique la configuración que debe tener la red para que pueda funcionar ambos sistemas
operativos.
1. Domos clic en acceso de red
2. Seleccionamos la opción abrir centro de redes y recursos compartidos
En la parte superior izquierda se encuentran 3 opciones seleccionamos la opción cambiar configuración
de uso compartido avanzado después de seleccionar bajamos y encontramos una opción que dice
conexiones de uso compartido de archivos
Que dice lo siguiente:
Windows 7 usa el cifrado de 128 bits para ayudar a proteger las conexiones de uso compartido de
archivos. Algunos dispositivos no admiten el cifrado de 128 bits y deben usar el cifrado de 40 o 56 bits

43. Tenemos dos opciones:
• usar el cifrado de 128 bits para ayudar a proteger las conexiones de uso
compartido de archivos (recomendado)
• Habilitar el uso compartido de archivos para dispositivos que usan el cifrado de 40
o 56 bits
Seleccionamos la segunda opción, damos clic en guardar cambios y
cerramos………..
3. QUE LOS EQUIPOS DEL AREA DE DIRECCION TIENEN CLAVE DE ACCESO
PARA PODER INGRESAR EXPLIQUE QUE DEBEMOS HACER PARA CONFIGURAR
Hacemos lo mismo que en la anterior pero en esta seleccionamos la opción
Uso compartido con protección por contraseña que dice lo siguiente:
Cuando se activa el uso compartido con protección por contraseña, solo los
usuarios con una cuenta y contraseña de usuario en este equipo pueden obtener
acceso a los archivos de uso compartido, a las impresoras conectadas a este
equipo y a las carpetas públicas. Para dar acceso a otros usuarios es necesario
desactivar el uso compartido con protección por contraseña.
•activar el uso compartido con protección por contraseña
•desactivar el uso compartido con protección por contraseña
Seleccionamos la primera opción…
