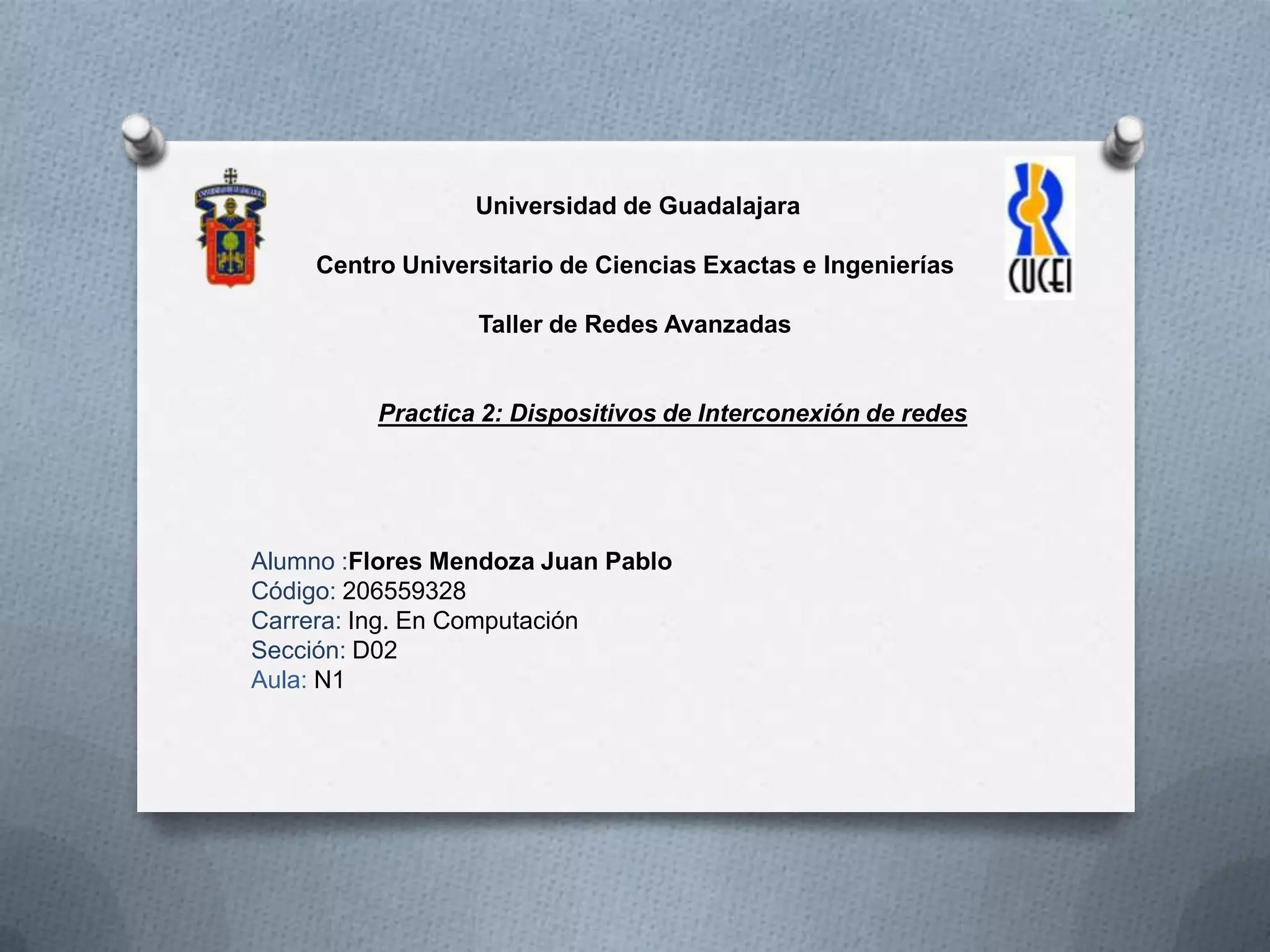

1. Universidad de Guadalajara
Centro Universitario de Ciencias Exactas e Ingenierías
Taller de Redes Avanzadas
Practica 2: Dispositivos de Interconexión de redes
Alumno :Flores Mendoza Juan Pablo
Código: 206559328
Carrera: Ing. En Computación
Sección: D02
Aula: N1

2. Practica 2: Dispositivos de
Interconexión de redes

3. O ObjetivoGeneral: Relacionar los componentes
hus, de los switches y de los router, asi como
conocer su arquitectura identificando los
componentes relacionados con cada uno para su
funcionamiento.
O Objetivo Particular: Conocer los componentes de
algunos de los dispositivos para la interconexión de
redes y de igual manera poder identificarlos.

4. Material Utilizado
O Camara Fotrografica
O Dispositivos de interconexion (Switch-
router-hub)
O Desarmadores de tipo plano y cruz

5. Marco Teórico
HUB
Un concentrador o hub es un dispositivo que permite
centralizar el cableado de una red y poder ampliarla. Esto
significa que dicho dispositivo recibe una señal y repite
esta señal emitiéndola por sus diferentes puertos.
En la actualidad, la tarea de los concentradores la
realizan, con frecuencia, los conmutadores o switchs.
Un concentrador, o repetidor, es un dispositivo de emisión
bastante sencillo. Los concentradores no logran dirigir el
tráfico que llega a través de ellos, y cualquier paquete de
entrada es transmitido a otro puerto (que no sea el puerto
de entrada).

6. Dado que cada paquete está siendo enviado a través de
cualquier otro puerto, aparecen las colisiones de paquetes
como resultado, que impiden en gran medida la fluidez del
tráfico.
Cuando dos dispositivos intentan comunicar
simultáneamente, ocurrirá una colisión entre los paquetes
transmitidos, que los dispositivos transmisores detectan. Al
detectar esta colisión, los dispositivos dejan de transmitir y
hacen una pausa antes de volver a enviar los paquetes.

7. Bridge
Un puente de red o bridge es un dispositivo de
interconexión de redes de ordenadores que opera en la
capa 2 (nivel de enlace de datos) del modelo OSI. Este
interconecta segmentos de red (o divide una red en
segmentos) haciendo la transferencia de datos de una red
hacia otra con base en la dirección física de destino de
cada paquete. Un bridge conecta segmentos de red
formando una sola subred (permite conexión entre equipos
sin necesidad de routers). Funciona a través de una tabla
de direcciones MAC detectadas en cada segmento al que
está conectado. Cuando detecta que un nodo de uno de los
segmentos está intentando transmitir datos a un nodo del
otro, el bridge copia la trama para la otra subred, teniendo
la capacidad de desechar la trama (filtrado) en caso de no
tener dicha subred como destino. Para conocer por dónde
enviar cada trama que le llega (encaminamiento) incluye un
mecanismo de aprendizaje automático (autoaprendizaje)
por lo que no necesitan configuración manual.

8. Ventajas
O Es, en general, un dispositivo de bajo precio.
O Aísla dominios de colisión al segmentar la red.
O No necesita configuración previa.
O Control de acceso y capacidad de gestión de la red.
Desventajas
O No se limita el número de reenvíos mediante broadcast.
O Difícilmente escalable para redes muy grandes.
O El procesado y almacenamiento de datos introduce retardos.
O Las redes complejas pueden suponer un problema. topologías.

9. Switch
Un conmutador o switch es un dispositivo digital lógico de
interconexión de redes de computadoras que opera en
la capa de enlace de datos del modelo OSI. Su función es
interconectar dos o más segmentos de red, de manera
similar a los puentes de red, pasando datos de un segmento
a otro de acuerdo con la dirección MAC de destino de las
tramas en la red.
Los conmutadores se utilizan cuando se desea conectar
múltiples redes, fusionándolas en una sola. Al igual que los
puentes, dado que funcionan como un filtro en la
red, mejoran el rendimiento y la seguridad de las redes de
área local.

10. Router
Un router conocido como enrutador o encaminador de
paquetes es un dispositivo que proporciona
conectividad a nivel de red o nivel tres en del modelo
OSI. Su función principal consiste en enviar o
encaminar paquetes de datos de una red a otra, es
decir, interconectar subredes, entendiendo por subred
un conjunto de máquinas IP que se pueden comunicar
sin la intervención de un router (mediante bridges), y
que por tanto tienen prefijos de red distintos.
Actualmente, los routers de alta velocidad están
altamente especializados, ya que se emplea
un hardware específico para acelerar las funciones de
routing más específicas, como son el encaminamiento
de paquetes.

11. Funcionamiento
El funcionamiento básico de un router consiste en almacenar un paquete y
reenviarlo a otro router o al host final. Cada router se encarga de decidir el
siguiente salto en función de su tabla de reenvío o tabla de
encaminamiento.
Por ser los elementos que forman la capa de red, tienen que encargarse de
cumplir las dos tareas principales asignadas a la misma:
Reenvío de paquetes (Forwarding): cuando un paquete llega al enlace de
entrada de un router, éste tiene que pasar el paquete al enlace de salida
apropiado. Una característica importante de los routers es que no difunden
tráfico broadcast.
Encaminamiento de paquetes (routing): mediante el uso de algoritmos
de encaminamiento tiene que ser capaz de determinar la ruta que deben
seguir los paquetes a medida que fluyen de un emisor a un receptor.
Por tanto, debemos distinguir entre reenvío y encaminamiento. Reenvío
consiste en coger un paquete en la entrada y enviarlo por la salida que
indica la tabla, mientras que por encaminamiento se entiende el proceso de
hacer esa tabla.

12. Arquitectura
En un router se pueden identificar cuatro componentes:
Puertos de entrada: realiza las funciones de la capa física consistentes en la
terminación de un enlace físico de entrada a un router; realiza las funciones de la
capa de enlace de datos necesarias para interoperar con las funciones de la
capa de enlace de datos en el lado remoto del enlace de entrada; realiza
también una función de de búsqueda y reenvío de modo que un paquete
renviado dentro del entramado de conmutación del router emerge en el puerto
de salida apropiado.
Entramado de conmutación: conecta los puertos de entrada del router a sus
puertos de salida.
Puertos de salida: almacena los paquetes que le han sido reenviados a través
del entramado de conmutación y los transmite al enlace de salida. Realiza
entonces la función inversa de la capa física y de la capa de enlace que el puerto
de entrada.
Procesador de encaminamiento: ejecuta los protocolos de encaminamiento,
mantiene la información de encaminamiento y las tablas de reenvío y realiza
funciones de gestión de red dentro del router.

13. Cisco 1900-A Managed Switch Ethernet
Fabricante: Cisco Systems, Inc
Marca: Cisco
Línea de productos: Catalyst
Gama de Producto: 1900
Modelo de Producto: 1912-A
Nombre del producto: Catalyst 1912-A Managed Switch Ethernet
Tipo de producto: Switch Ethernet
Número de puertos: 12
Puerto Ethernet: Sí
Interfaces / Puertos: 12 x RJ-45 10Base-T LAN
Interfaces / Puertos: 1 x gestión de consola RJ-45
Interfaces / Puertos: 1 x DB-15
Interfaces / Puertos: 2 x RJ-45 100Base-TX LAN
Cisco WS-C1912-A Media & Performance
Conectividad multimedia: Categoría 5 UTP 100BASE-TX
Conectividad multimedia: Categoría 3 UTP 10Base-T
Conectividad multimedia: Categoría 4 UTP 10Base-T

14. Gestión y protocolos
Manejable: Sí
Gestión:
O CLI
O RMON
O Telnet
O SNMP
O Menú consola de administración basada apoya fuera de banda
O Web-based Management Console soporta la administración en banda
O Cisco Discovery Protocol (CDP) para permitir que las estaciones de gestión
de red para descubrir theswitch en una topología de red
O CLI
O RMON
O Telnet
O SNMP
O Menú consola de administración basada apoya fuera de banda
O Web-based Management Console soporta la administración en banda
O Cisco Discovery Protocol (CDP) para permitir que las estaciones de gestión
de red para descubrir theswitch en una topología de red

15. Presentación del Cisco 1900-A
Switch
Puestos de Cisco 1900-A switch
Parte trasera del Cisco 1900-A
switch, ventilador y toma de corriente

16. Parte interna Puestos de Cisco 1900-A
switch, donde se encuentran los chipset
y buses de la placa
Circuiteria para el paso de corriente
para la alimentacion del switch.

17. Parte interna de Cisco 1900-A switch, donde se encuentran el
procesador, rodeados de algunos chipset´s, y en la parte de
arriba la conexiones de los puestos externos.

18. El Cisco 3845 Integrated Services Router
O El Cisco 3845 Integrated Services Router ofrece el siguiente apoyo:
O Rendimiento a velocidad de cable para servicios concurrentes como
seguridad y voz, y servicios avanzados en pleno T3/E3 tasas
O Protección de la inversión mejorado a través de un mayor rendimiento
y modularidad
O Protección de la inversión a través de la modularidad mejorada
aumentó
O La mayor densidad de alta velocidad a través de las ranuras de
tarjeta de interfaz WAN (cuatro)
O Enhanced Network Slot del módulo
O Soporte para más de 90 módulos existentes y nuevos
O Apoyo a la mayoría de los objetivos existentes, NMS, WIC, VWIC y
VICS
O Integrados de GE puertos con soporte de cobre y fibra
O Capa 2 opcional soporte de conmutación con alimentación a través
de Ethernet (PoE) (como opción), respalda el 36-puertos Cisco
EtherSwitch módulo (NMD-36ESW)
O seguridad

19. A bordo de cifrado
O Soporte de hasta 2500 túneles VPN con el módulo AIM-
HPII-PLUS
O Antivirus defensa apoyo a través de Network Admission
Control (NAC)
O Prevención de intrusiones, así como de estado de Cisco
IOS Firewall de apoyo y muchas características más
esenciales de seguridad
voz
O Voz analógica y digital de apoyo llamada
O Soporte de correo de voz opcional
O Soporte opcional para Cisco CallManager Express para
procesamiento de llamadas locales en stand alone de
negocios para hasta 240 teléfonos IP
O Soporte opcional para soporte remoto Survivable Site
Telephony para el procesamiento de llamada local en
pequeñas sucursales de empresas de hasta 720 teléfonos
IP

20. Parte externa Router Cisco 3845,
donde se encuentran las entradas
de tipo serial, y la conexiones para
ethernet.
O Cisco 3800
Fuente de poder de cisco 3845, y
su ventilador además de una
memoria RAM, chipset, y
dispositivos lógicos ALTERA

21. Componentes para la contruccion de Router Cisco
3845, donde esta una memoria ALTERA 7064 tipo
EEPROM

22. Parte interna del router cisco 3845 que incluye DSP, procesador digital de
señales que es un sistema basado en un procesador
o microprocesador que posee un conjunto de instrucciones, un hardware y
un software optimizados para aplicaciones que requieran operaciones
numéricas a muy alta velocidad. Debido a esto es especialmente útil para
el procesado y representación de señales analógicas en tiempo real: en un
sistema que trabaje de esta forma (tiempo real) se reciben muestras
,normalmente provenientes de un conversor analógico/digital (ADC).

23. INFORMACION ALTERA 7064 O Logic IC Base Number: 7064
O Logic IC Family: MAX 7000
O IC, MAX ISP PLD, 7064, TQFP44, 5V O Logic IC Function: Programmable
O CPLD Type: EEPROM ISP
O No. of Macrocells: 64 O No. of Gates: 1250
O No. of I/O's: 36 O No. of I/O's: 36
O Supply Voltage Min: 4.75V O No. of Inputs: 68
O Supply Voltage Max: 5.25V O No. of Outputs: 68
O Logic Case Style: PLCC O Operating Temperature Range: 0°C
O to +70°C
No. of Pins: 44
O Package / Case: TQFP
O Propagation Delay: 10ns
O Packaging Type: Peel Pack
O Global Clock Setup Time: 7ns
O Programmable Logic Type: PLD
O Frequency: 125MHz
O Series: MAX 7000
O Operating Temperature Min: 0°C
O Supply Voltage: 5V
O Operating Temperature Max: 70°C
O Supply Voltage Range: 4.75V to
O MSL: MSL 3 - 168 hours 5.25V
O Base Number: 7064
O I/O Interface Standard: CMOS, TTL
O IC Generic Number: 7064
O IC Temperature Range: Commercial
O Logic Function Number: 7064

24. Conclusiones
Con esta practica pudimos conocer los diferentes
componentes de alguno de los tantos tipos de switch o
router que existen en el mercado, su composición
interna y su apariencia externa, aunque los equipos
que se visualizaron no son los mas recientes son
suficientes para conocer la base de como están
compuestos, así como su estructura general.
El mismo principio para todos los dispositivos estaba en
tener puertos de enlace, dispositivos lógicos, toma de
corriente, y procesadores y memorias.
Por otro lado el tener que abrir los dispositivos para ver
su arquitectura no fue una tarea difícil, mas creo que el
conocimiento de su parte interna si era mas compleja
debido a lo inusual de abrir estos dispositivos.

25. Fuentes:
http://www.usedcisco.com/cisco/WS-C1912-A
http://www.cisco.com/en/US/products/ps5856/index.html
http://es.wikipedia.org/wiki/Router
http://es.wikipedia.org/wiki/Conmutador_(dispositivo_de_red)
http://es.wikipedia.org/wiki/Puente_de_red
