ENLACES ESTANDAR: NIVEL FÍSICO RS 422, RS 485 Y
APLICACIONES



Enlaces estándar: Nivel
Físico

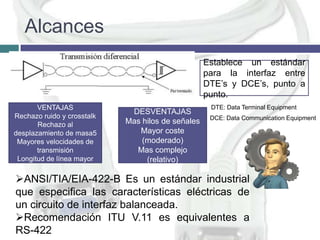

Alcances
Establece un estándar
para la interfaz entre
DTE’s y DCE’s, punto a
punto.
VENTAJAS
Rechazo ruido y crosstalk
Rechazo al
desplazamiento de masa5
Mayores velocidades de
transmisión
Longitud de línea mayor

DESVENTAJAS
Mas hilos de señales
Mayor coste
(moderado)
Mas complejo
(relativo)

DTE: Data Terminal Equipment
DCE: Data Communication Equipment

ANSI/TIA/EIA-422-B Es un estándar industrial
que especifica las características eléctricas de
un circuito de interfaz balanceada.
Recomendación ITU V.11 es equivalentes a
RS-422

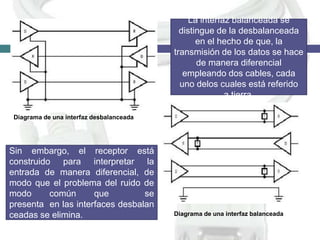

La interfaz balanceada se
distingue de la desbalanceada
en el hecho de que, la
transmisión de los datos se hace
de manera diferencial
empleando dos cables, cada
uno delos cuales está referido
a tierra.
Diagrama de una interfaz desbalanceada

Sin embargo, el receptor está
construido para interpretar la
entrada de manera diferencial, de
modo que el problema del ruido de
modo
común
que
se
presenta en las interfaces desbalan
ceadas se elimina.

Diagrama de una interfaz balanceada
Tipos de configuración


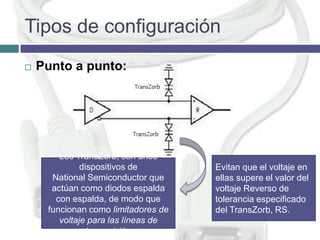

Punto a punto:

Los TransZorb, son unos
dispositivos de
National Semiconductor que
actúan como diodos espalda
con espalda, de modo que
funcionan como limitadores de
voltaje para las líneas de
transmisión

Evitan que el voltaje en
ellas supere el valor del
voltaje Reverso de
tolerancia especificado
del TransZorb, RS.
Tipos de configuración


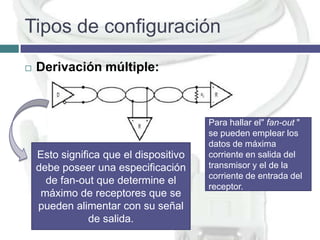

Derivación múltiple:

Esto significa que el dispositivo
debe poseer una especificación
de fan-out que determine el
máximo de receptores que se
pueden alimentar con su señal
de salida.

Para hallar el" fan-out "
se pueden emplear los
datos de máxima
corriente en salida del
transmisor y el de la
corriente de entrada del
receptor.
Tipos de configuración


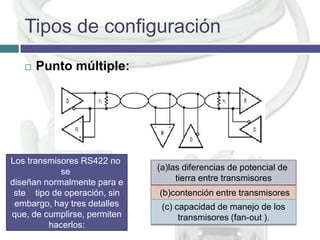

Punto múltiple:

Los transmisores RS422 no
se
diseñan normalmente para e
ste tipo de operación, sin
embargo, hay tres detalles
que, de cumplirse, permiten
hacerlos:

(a)las diferencias de potencial de
tierra entre transmisores
(b)contención entre transmisores
(c) capacidad de manejo de los
transmisores (fan-out ).

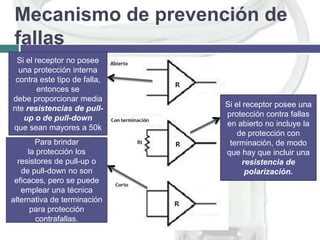

Mecanismo de prevención de
fallas
Si el receptor no posee
una protección interna
contra este tipo de falla,
entonces se
debe proporcionar media
nte resistencias de pullup o de pull-down
que sean mayores a 50k
Para brindar
la protección los
resistores de pull-up o
de pull-down no son
eficaces, pero se puede
emplear una técnica
alternativa de terminación
para protección
contrafallas.

Si el receptor posee una
protección contra fallas
en abierto no incluye la
de protección con
terminación, de modo
que hay que incluir una
resistencia de
polarización.

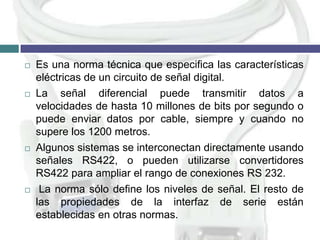

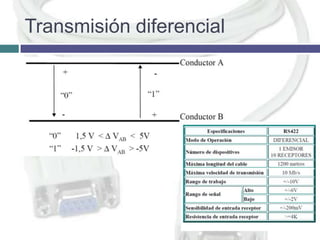

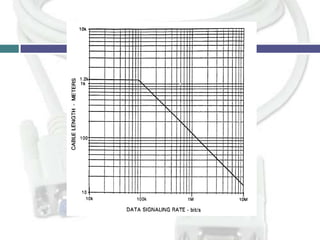

Transmisión diferencial








Es una norma técnica que especifica las características
eléctricas de un circuito de señal digital.
La señal diferencial puede transmitir datos a
velocidades de hasta 10 millones de bits por segundo o
puede enviar datos por cable, siempre y cuando no
supere los 1200 metros.
Algunos sistemas se interconectan directamente usando
señales RS422, o pueden utilizarse convertidores
RS422 para ampliar el rango de conexiones RS 232.
La norma sólo define los niveles de señal. El resto de
las propiedades de la interfaz de serie están
establecidas en otras normas.

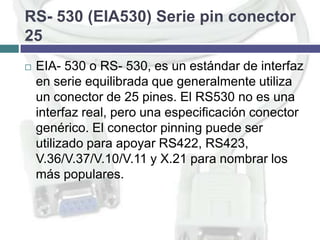

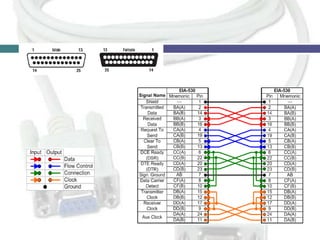

RS- 530 (EIA530) Serie pin conector
25


EIA- 530 o RS- 530, es un estándar de interfaz
en serie equilibrada que generalmente utiliza
un conector de 25 pines. El RS530 no es una
interfaz real, pero una especificación conector
genérico. El conector pinning puede ser
utilizado para apoyar RS422, RS423,
V.36/V.37/V.10/V.11 y X.21 para nombrar los
más populares.

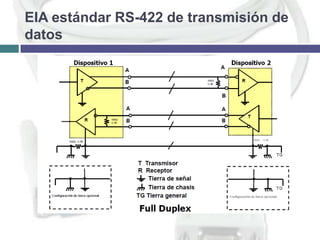

EIA estándar RS-422 de transmisión de
datos

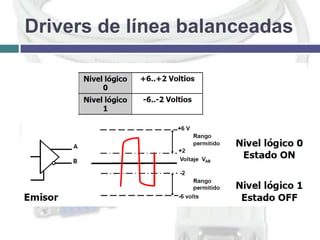

Drivers de línea balanceadas

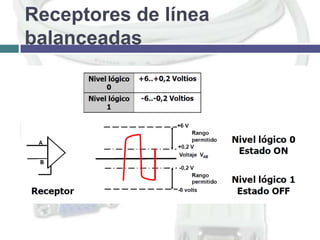

Receptores de línea
balanceadas
Comparaciones y
Aplicaciones

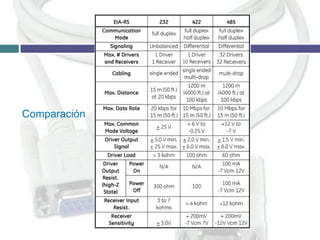

Comparación
Cableado

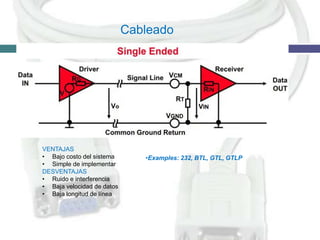

VENTAJAS
• Bajo costo del sistema
• Simple de implementar
DESVENTAJAS
• Ruido e interferencia
• Baja velocidad de datos
• Baja longitud de línea

•Examples: 232, BTL, GTL, GTLP

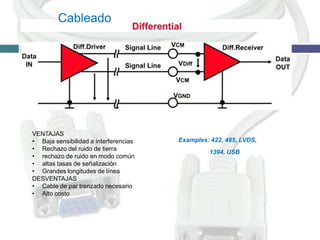

Cableado

VENTAJAS
• Baja sensibilidad a interferencias
• Rechazo del ruido de tierra
• rechazo de ruido en modo común
• altas tasas de señalización
• Grandes longitudes de línea
DESVENTAJAS
• Cable de par trenzado necesario
• Alto costo

Examples: 422, 485, LVDS,
1394, USB

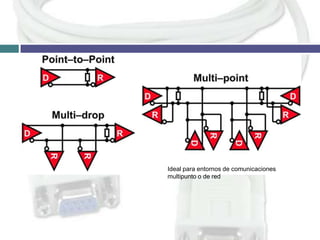

Ideal para entornos de comunicaciones
multipunto o de red

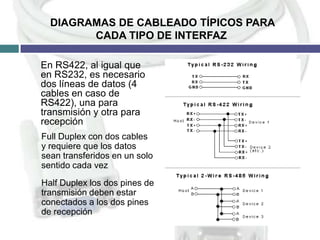

DIAGRAMAS DE CABLEADO TÍPICOS PARA
CADA TIPO DE INTERFAZ
En RS422, al igual que
en RS232, es necesario
dos líneas de datos (4
cables en caso de
RS422), una para
transmisión y otra para
recepción
Full Duplex con dos cables
y requiere que los datos
sean transferidos en un solo
sentido cada vez
Half Duplex los dos pines de
transmisión deben estar
conectados a los dos pines
de recepción

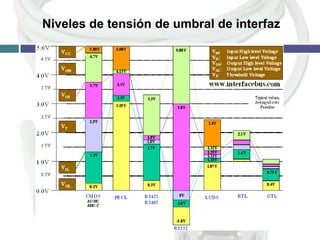

Niveles de tensión de umbral de interfaz

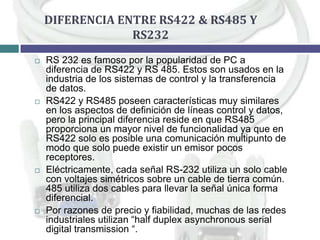

DIFERENCIA ENTRE RS422 & RS485 Y
RS232








RS 232 es famoso por la popularidad de PC a
diferencia de RS422 y RS 485. Estos son usados en la
industria de los sistemas de control y la transferencia
de datos.
RS422 y RS485 poseen características muy similares
en los aspectos de definición de líneas control y datos,
pero la principal diferencia reside en que RS485
proporciona un mayor nivel de funcionalidad ya que en
RS422 solo es posible una comunicación multipunto de
modo que solo puede existir un emisor pocos
receptores.
Eléctricamente, cada señal RS-232 utiliza un solo cable
con voltajes simétricos sobre un cable de tierra común.
485 utiliza dos cables para llevar la señal única forma
diferencial.
Por razones de precio y fiabilidad, muchas de las redes
industriales utilizan “half duplex asynchronous serial
digital transmission “.

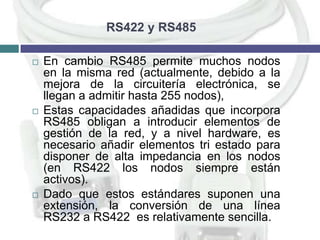

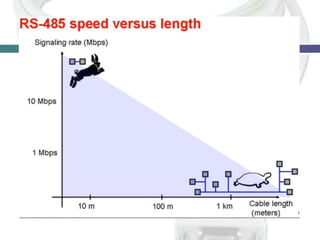

RS422 y RS485






En cambio RS485 permite muchos nodos
en la misma red (actualmente, debido a la
mejora de la circuitería electrónica, se
llegan a admitir hasta 255 nodos),
Estas capacidades añadidas que incorpora
RS485 obligan a introducir elementos de
gestión de la red, y a nivel hardware, es
necesario añadir elementos tri estado para
disponer de alta impedancia en los nodos
(en RS422 los nodos siempre están
activos).
Dado que estos estándares suponen una
extensión, la conversión de una línea
RS232 a RS422 es relativamente sencilla.

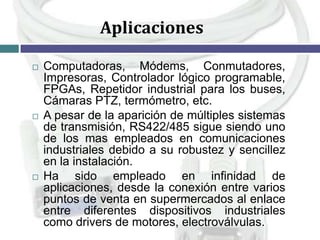

Aplicaciones






Computadoras, Módems, Conmutadores,
Impresoras, Controlador lógico programable,
FPGAs, Repetidor industrial para los buses,
Cámaras PTZ, termómetro, etc.
A pesar de la aparición de múltiples sistemas
de transmisión, RS422/485 sigue siendo uno
de los mas empleados en comunicaciones
industriales debido a su robustez y sencillez
en la instalación.
Ha sido empleado en infinidad de
aplicaciones, desde la conexión entre varios
puntos de venta en supermercados al enlace
entre diferentes dispositivos industriales
como drivers de motores, electroválvulas.

RS422 y RS495
