1. MANUAL DE MANTENIMIENTO DE UN PC:
1. En principio debemos identificar el estado de nuestra pc en cuanto a software y
hardware revisando el estado de estos para saber que debemos corregir y en donde
debemos enfocarnos más.
2. Revisaremos el estado de nuestra herramienta de trabajo teniendo en cuenta
desatornilladores de estrella, pala, manilla antiestática, una brocha, un cautín y unas
pinzas.
3. Ya con esto procedemos a retirar la tapa lateral derecha de nuestro equipo para ya
comenzar a hacerle un mantenimiento preventivo y correctivo.
4. Cuando hayamos retirado la tapa de nuestra torre verificamos el hardware del equipo
identificando el procesador, la memoria RAM, tarjetas de expansión, disco duro,
unidad lectora y disquetera en estos revisamos sus cables de conexión y de datos.
Revisaremos todo tipo de conexión que haya dentro de nuestra torre como por
ejemplo los conectores de la fuente de poder con van distribuidos y tener mucha
precaución con los conectores de nuestro panel frontal, para no tener inconvenientes
con esta parte es recomendable hacer un dibujo o plano de como van ubicados.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

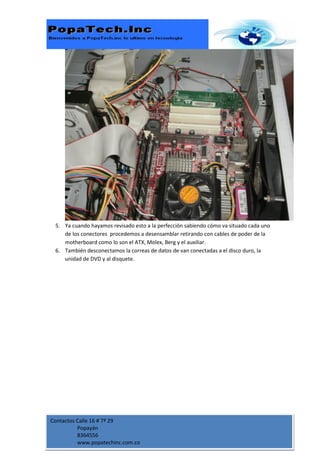

3. 5. Ya cuando hayamos revisado esto a la perfección sabiendo cómo va situado cada uno
de los conectores procedemos a desensamblar retirando con cables de poder de la
motherboard como lo son el ATX, Molex, Berg y el auxiliar.
6. También desconectamos la correas de datos de van conectadas a el disco duro, la
unidad de DVD y al disquete.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co
4. 7. Luego retiramos las tarjetas de memoria, tarjetas de expansión, el ventilador y el
disipador del procesador al igual que este.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

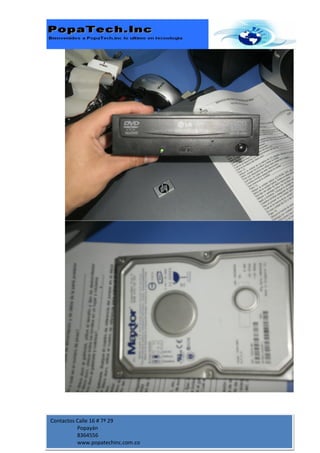

5. 8. Desmontado esto retiramos ahora la unidad lectora, el disco duro y la unidad de
disquete desatornillando de los lados. Puede ser que a la hora de sacar estos nos
toque retirar la otra tapa lateral.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

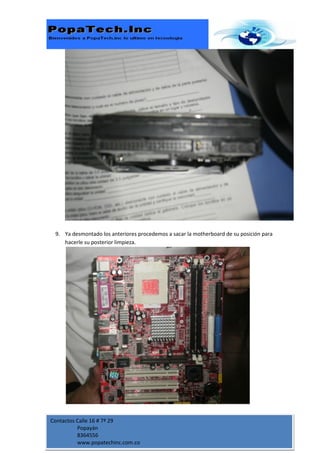

7. 9. Ya desmontado los anteriores procedemos a sacar la motherboard de su posición para
hacerle su posterior limpieza.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

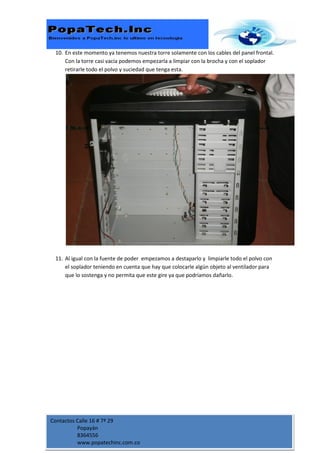

8. 10. En este momento ya tenemos nuestra torre solamente con los cables del panel frontal.
Con la torre casi vacía podemos empezarla a limpiar con la brocha y con el soplador
retirarle todo el polvo y suciedad que tenga esta.
11. Al igual con la fuente de poder empezamos a destaparlo y limpiarle todo el polvo con
el soplador teniendo en cuenta que hay que colocarle algún objeto al ventilador para
que lo sostenga y no permita que este gire ya que podríamos dañarlo.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

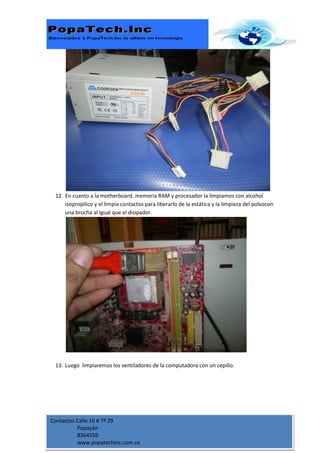

9. 12. En cuanto a la motherboard, memoria RAM y procesador la limpiamos con alcohol
isopropilico y el limpia contactos para liberarlo de la estática y la limpieza del polvocon
una brocha al igual que el disipador.
13. Luego limpiaremos los ventiladores de la computadora con un cepillo.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

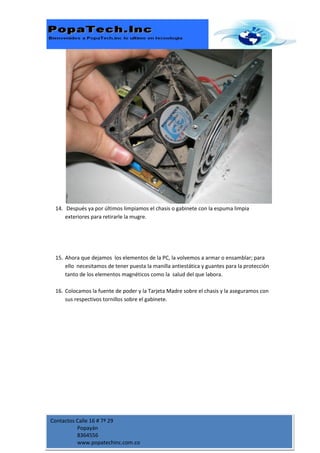

10. 14. Después ya por últimos limpiamos el chasis o gabinete con la espuma limpia
exteriores para retirarle la mugre.
15. Ahora que dejamos los elementos de la PC, la volvemos a armar o ensamblar; para
ello necesitamos de tener puesta la manilla antiestática y guantes para la protección
tanto de los elementos magnéticos como la salud del que labora.
16. Colocamos la fuente de poder y la Tarjeta Madre sobre el chasis y la aseguramos con
sus respectivos tornillos sobre el gabinete.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

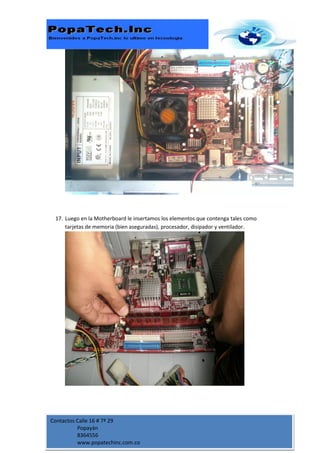

11. 17. Luego en la Motherboard le insertamos los elementos que contenga tales como
tarjetas de memoria (bien aseguradas), procesador, disipador y ventilador.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

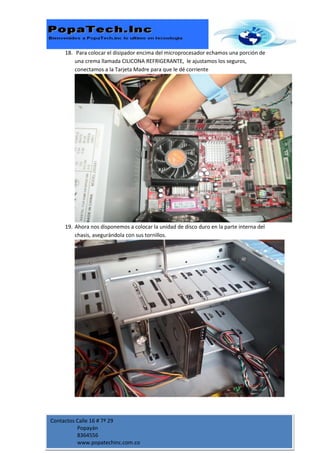

12. 18. Para colocar el disipador encima del microprocesador echamos una porción de
una crema llamada CILICONA REFRIGERANTE, le ajustamos los seguros,
conectamos a la Tarjeta Madre para que le dé corriente
19. Ahora nos disponemos a colocar la unidad de disco duro en la parte interna del
chasis, asegurándola con sus tornillos.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co
13. 20. Luego insertamos la unidad de CD/DVD en la parte frontal externa y asegurándola
con sus tornillos.
21. Ahora la unidad de Disquete.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co
14. 22. Después de haber colocado todo esto, conectaremos uno a uno los conectores
para que funcione cada elemento de la PC.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

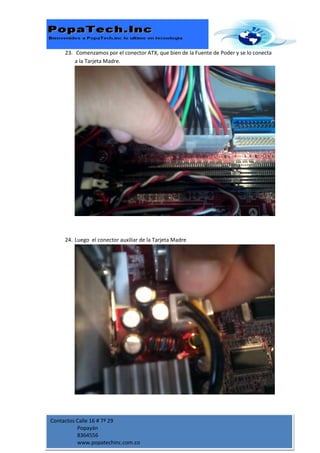

15. 23. Comenzamos por el conector ATX, que bien de la Fuente de Poder y se lo conecta
a la Tarjeta Madre.
24. Luego el conector auxiliar de la Tarjeta Madre
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

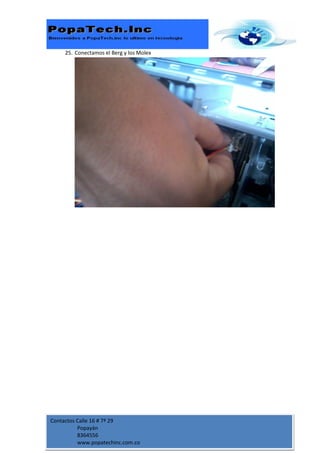

16. 25. Conectamos el Berg y los Molex
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

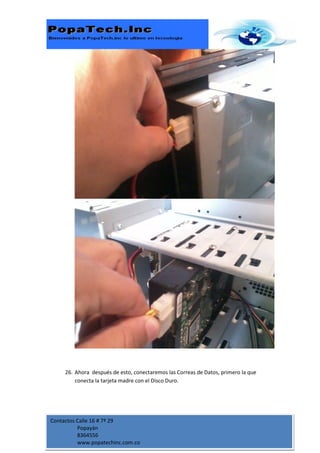

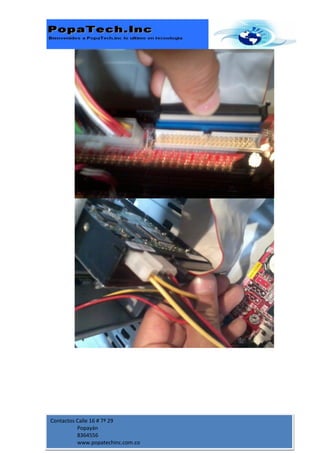

17. 26. Ahora después de esto, conectaremos las Correas de Datos, primero la que
conecta la tarjeta madre con el Disco Duro.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

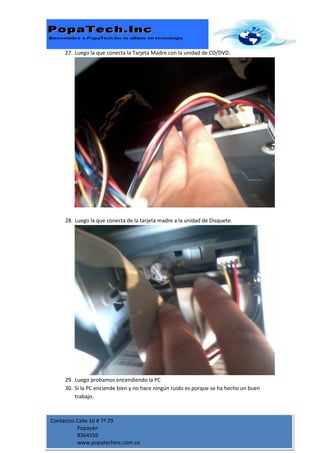

19. 27. Luego la que conecta la Tarjeta Madre con la unidad de CD/DVD.
28. Luego la que conecta de la tarjeta madre a la unidad de Disquete.
29. Luego probamos encendiendo la PC
30. Si la PC enciende bien y no hace ningún ruido es porque se ha hecho un buen
trabajo.
Contactos Calle 16 # 7ª 29
Popayán
8364556
www.popatechinc.com.co

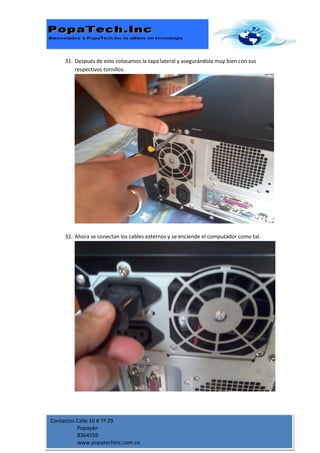

20. 31. Después de esto colocamos la tapa lateral y asegurándola muy bien con sus
respectivos tornillos.

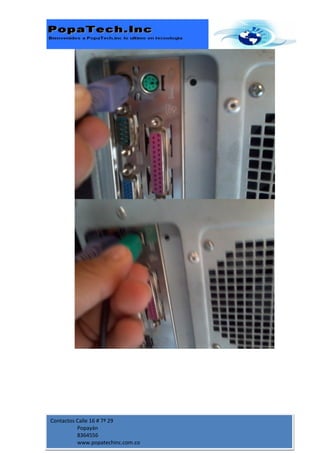

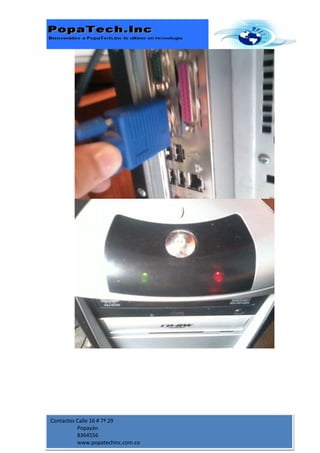

32. Ahora se conectan los cables externos y se enciende el computador como tal.
