1. ¿Puedo armar mi propia PC?
Esta es una pregunta que solemos hacernos, frecuentemente, los entusiastas que adquirimos
ciertos conocimientos a fuerza de curiosidad y de ansias de saber cómo funciona una
computadora. Sin embargo a la hora de poner manos a la obra podemos encontrarnos con
algunos problemas difíciles de resolver, sea por falta de experiencia o de conocimientos
teóricos. Estos escollos suelen generar algunos temores sobre todo cuando se trabaja con
dispositivos que tienen un elevado costo. Lo importante es saber que, si contamos con una
metodología de trabajo apropiada, las probabilidades de dañar algún dispositivo en el
proceso de armado se reducen notablemente.
Las computadoras personales no son las mismas que las de hace algunos años, el avance
tecnológico ha posibilitado que la relación entre la PC y el usuario sea cada vez más
amigable. Tanto, que hoy los sistemas operativos son abordados con mayor facilidad por
parte del operador y hasta ciertos dispositivos de hardware tienen la capacidad de instalarse
automáticamente, es decir, se conectan y están listos para ser usados.
Ensamblar una PC
Lo primero es tener las herramientas que vamos a necesitar mas básicas a mano , tales
como:
• Destornillador
• Pasta térmica
• Elemento para limpieza
• Manual
Yo aconsejo alcohol isopropílico para limpiar, porque es totalmente dieléctrico y no dañará
ningún componente de hardware , se puede comprar en una farmacia y cuesta realmente
poco.
También es aconsejable descargar la electricidad estática de nuestro cuerpo, podemos
"hacer tierra" tocando un componente metálico de la caja por ejemplo la chapa , algunos
usan pulseras anti-estáticas , no estaría de más tener alguna por ahí.
Una de las "herramientas" esenciales en el montaje de un PC , el manual de la placa base ,
que se va a convertir en nuestro amigo durante el ensamblaje

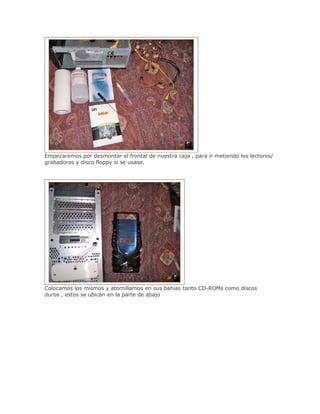

2. Empezaremos por desmontar el frontal de nuestra caja , para ir metiendo los lectores/
grabadoras y disco floppy si se usase.
Colocamos los mismos y atornillamos en sus bahias tanto CD-ROMs como discos
duros , estos se ubican en la parte de abajo

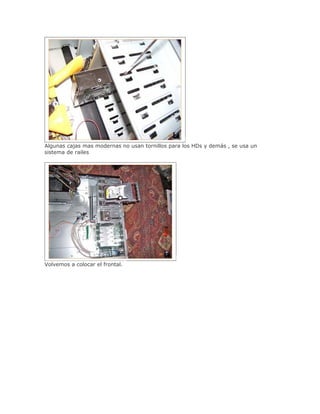

3. Algunas cajas mas modernas no usan tornillos para los HDs y demás , se usa un
sistema de railes
Volvemos a colocar el frontal.

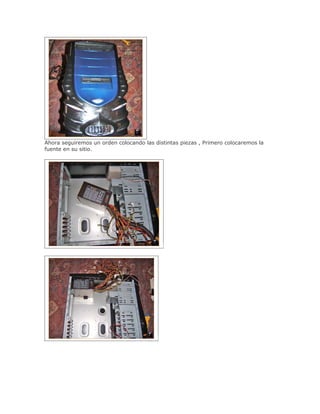

4. Ahora seguiremos un orden colocando las distintas piezas , Primero colocaremos la
fuente en su sitio.

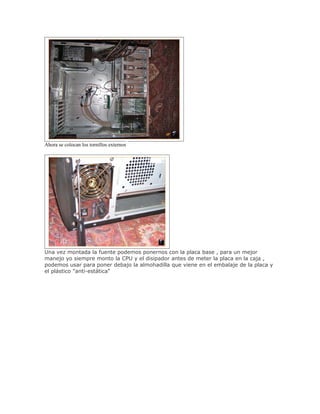

5. Ahora se colocan los tornillos externos
Una vez montada la fuente podemos ponernos con la placa base , para un mejor
manejo yo siempre monto la CPU y el disipador antes de meter la placa en la caja ,
podemos usar para poner debajo la almohadilla que viene en el embalaje de la placa y
el plástico "anti-estática"

6. Algunas placas no llevan montado el "back plate" , el anclaje para sujetar el disipado
Para montarlo damos la vuelta a la placa e insertamos la parte trasera

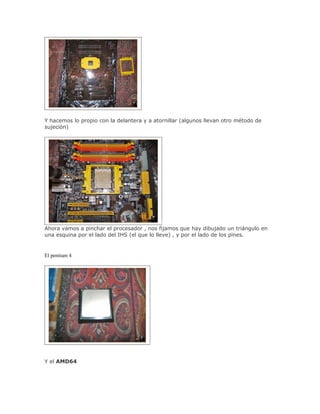

7. Y hacemos lo propio con la delantera y a atornillar (algunos llevan otro método de
sujeción)
Ahora vamos a pinchar el procesador , nos fijamos que hay dibujado un triángulo en
una esquina por el lado del IHS (el que lo lleve) , y por el lado de los pines.
El pentium 4
Y el AMD64

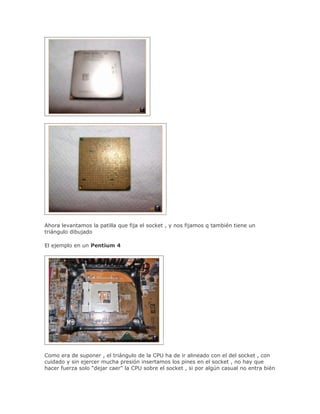

8. Ahora levantamos la patilla que fija el socket , y nos fijamos q también tiene un
triángulo dibujado
El ejemplo en un Pentium 4
Como era de suponer , el triángulo de la CPU ha de ir alineado con el del socket , con
cuidado y sin ejercer mucha presión insertamos los pines en el socket , no hay que
hacer fuerza solo "dejar caer" la CPU sobre el socket , si por algún casual no entra bién

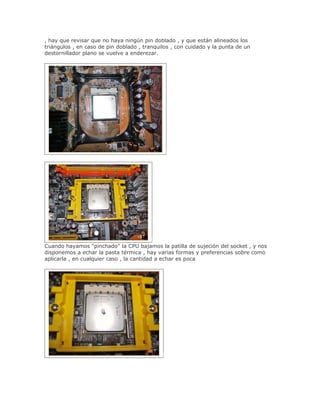

9. , hay que revisar que no haya ningún pin doblado , y que están alineados los
triángulos , en caso de pin doblado , tranquilos , con cuidado y la punta de un
destornillador plano se vuelve a enderezar.
Cuando hayamos "pinchado" la CPU bajamos la patilla de sujeción del socket , y nos
disponemos a echar la pasta térmica , hay varias formas y preferencias sobre como
aplicarla , en cualquier caso , la cantidad a echar es poca

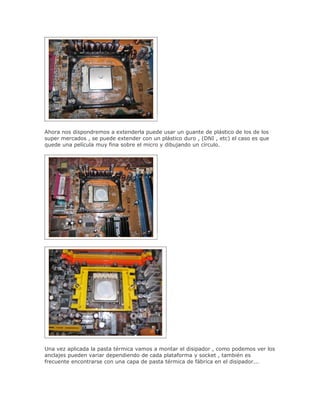

10. Ahora nos dispondremos a extenderla puede usar un guante de plástico de los de los
super mercados , se puede extender con un plástico duro , (DNI , etc) el caso es que
quede una película muy fina sobre el micro y dibujando un círculo.
Una vez aplicada la pasta térmica vamos a montar el disipador , como podemos ver los
anclajes pueden variar dependiendo de cada plataforma y socket , también es
frecuente encontrarse con una capa de pasta térmica de fábrica en el disipador...

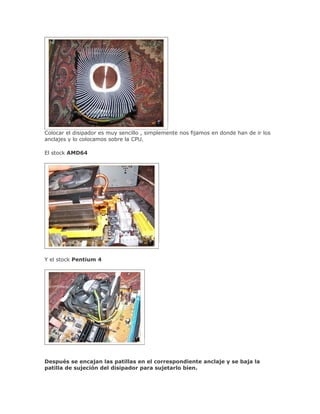

11. Colocar el disipador es muy sencillo , simplemente nos fijamos en donde han de ir los
anclajes y lo colocamos sobre la CPU.
El stock AMD64
Y el stock Pentium 4
Después se encajan las patillas en el correspondiente anclaje y se baja la
patilla de sujeción del disipador para sujetarlo bien.

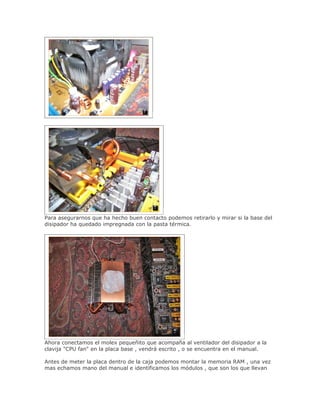

12. Para asegurarnos que ha hecho buen contacto podemos retirarlo y mirar si la base del
disipador ha quedado impregnada con la pasta térmica.
Ahora conectamos el molex pequeñito que acompaña al ventilador del disipador a la
clavija "CPU fan" en la placa base , vendrá escrito , o se encuentra en el manual.
Antes de meter la placa dentro de la caja podemos montar la memoria RAM , una vez
mas echamos mano del manual e identificamos los módulos , que son los que llevan

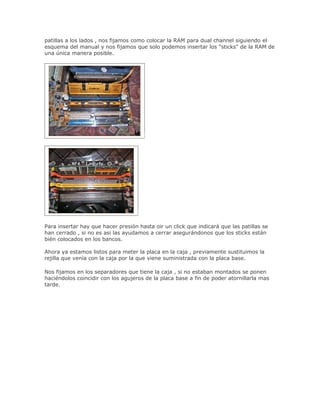

13. patillas a los lados , nos fijamos como colocar la RAM para dual channel siguiendo el
esquema del manual y nos fijamos que solo podemos insertar los "sticks" de la RAM de
una única manera posible.
Para insertar hay que hacer presión hasta oir un click que indicará que las patillas se
han cerrado , si no es asi las ayudamos a cerrar asegurándonos que los sticks están
bién colocados en los bancos.
Ahora ya estamos listos para meter la placa en la caja , previamente sustituimos la
rejilla que venía con la caja por la que viene suministrada con la placa base.
Nos fijamos en los separadores que tiene la caja , si no estaban montados se ponen
haciéndolos coincidir con los agujeros de la placa base a fin de poder atornillarla mas
tarde.

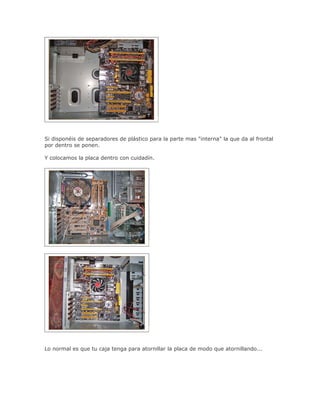

14. Si disponéis de separadores de plástico para la parte mas "interna" la que da al frontal
por dentro se ponen.
Y colocamos la placa dentro con cuidadín.
Lo normal es que tu caja tenga para atornillar la placa de modo que atornillando...

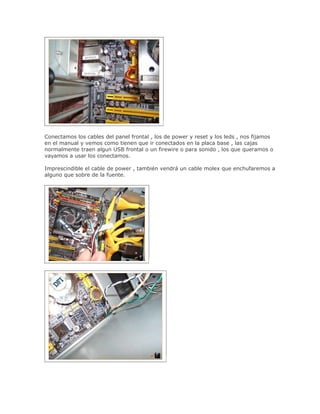

15. Conectamos los cables del panel frontal , los de power y reset y los leds , nos fijamos
en el manual y vemos como tienen que ir conectados en la placa base , las cajas
normalmente traen algun USB frontal o un firewire o para sonido , los que queramos o
vayamos a usar los conectamos.
Imprescindible el cable de power , también vendrá un cable molex que enchufaremos a
alguno que sobre de la fuente.

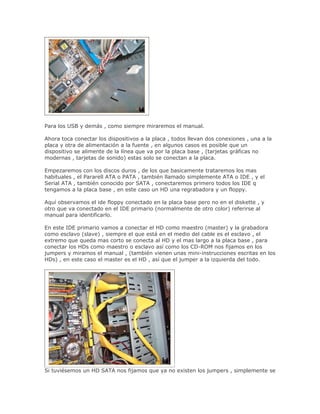

16. Para los USB y demás , como siempre miraremos el manual.
Ahora toca conectar los dispositivos a la placa , todos llevan dos conexiones , una a la
placa y otra de alimentación a la fuente , en algunos casos es posible que un
dispositivo se alimente de la línea que va por la placa base , (tarjetas gráficas no
modernas , tarjetas de sonido) estas solo se conectan a la placa.
Empezaremos con los discos duros , de los que basicamente trataremos los mas
habituales , el Pararell ATA o PATA , también llamado simplemente ATA o IDE , y el
Serial ATA , también conocido por SATA , conectaremos primero todos los IDE q
tengamos a la placa base , en este caso un HD una regrabadora y un floppy.
Aquí observamos el ide floppy conectado en la placa base pero no en el diskette , y
otro que va conectado en el IDE primario (normalmente de otro color) referirse al
manual para identificarlo.
En este IDE primario vamos a conectar el HD como maestro (master) y la grabadora
como esclavo (slave) , siempre el que está en el medio del cable es el esclavo , el
extremo que queda mas corto se conecta al HD y el mas largo a la placa base , para
conectar los HDs como maestro o esclavo así como los CD-ROM nos fijamos en los
jumpers y miramos el manual , (también vienen unas mini-instrucciones escritas en los
HDs) , en este caso el master es el HD , así que el jumper a la izquierda del todo.
Si tuviésemos un HD SATA nos fijamos que ya no existen los jumpers , simplemente se

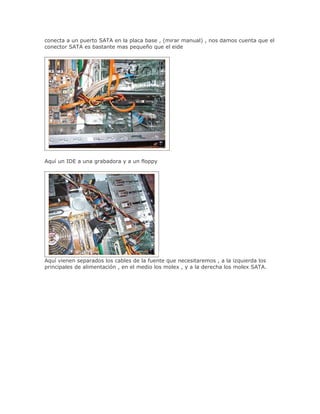

17. conecta a un puerto SATA en la placa base , (mirar manual) , nos damos cuenta que el
conector SATA es bastante mas pequeño que el eide
Aquí un IDE a una grabadora y a un floppy
Aquí vienen separados los cables de la fuente que necesitaremos , a la izquierda los
principales de alimentación , en el medio los molex , y a la derecha los molex SATA.

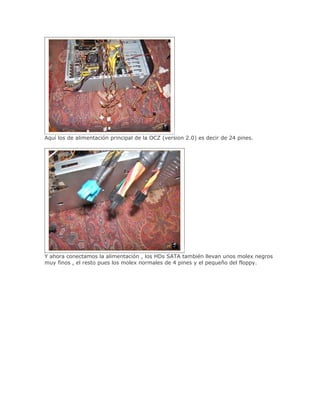

18. Aquí los de alimentación principal de la OCZ (version 2.0) es decir de 24 pines.
Y ahora conectamos la alimentación , los HDs SATA también llevan unos molex negros
muy finos , el resto pues los molex normales de 4 pines y el pequeño del floppy.

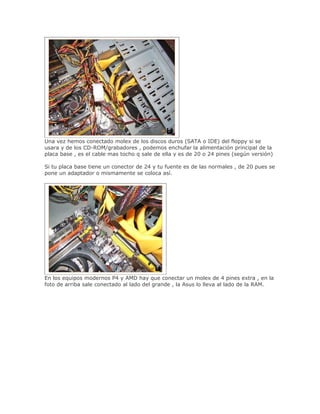

19. Una vez hemos conectado molex de los discos duros (SATA o IDE) del floppy si se
usara y de los CD-ROM/grabadores , podemos enchufar la alimentación principal de la
placa base , es el cable mas tocho q sale de ella y es de 20 o 24 pines (según versión)
Si tu placa base tiene un conector de 24 y tu fuente es de las normales , de 20 pues se
pone un adaptador o mismamente se coloca así.
En los equipos modernos P4 y AMD hay que conectar un molex de 4 pines extra , en la
foto de arriba sale conectado al lado del grande , la Asus lo lleva al lado de la RAM.

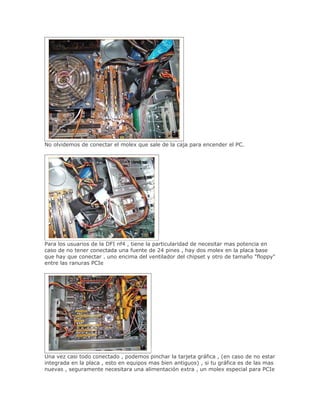

20. No olvidemos de conectar el molex que sale de la caja para encender el PC.
Para los usuarios de la DFI nf4 , tiene la particularidad de necesitar mas potencia en
caso de no tener conectada una fuente de 24 pines , hay dos molex en la placa base
que hay que conectar , uno encima del ventilador del chipset y otro de tamaño "floppy"
entre las ranuras PCIe
Una vez casi todo conectado , podemos pinchar la tarjeta gráfica , (en caso de no estar
integrada en la placa , esto en equipos mas bien antiguos) , si tu gráfica es de las mas
nuevas , seguramente necesitara una alimentación extra , un molex especial para PCIe

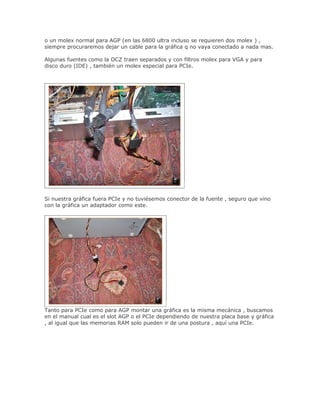

21. o un molex normal para AGP (en las 6800 ultra incluso se requieren dos molex ) ,
siempre procuraremos dejar un cable para la gráfica q no vaya conectado a nada mas.
Algunas fuentes como la OCZ traen separados y con filtros molex para VGA y para
disco duro (IDE) , también un molex especial para PCIe.
Si nuestra gráfica fuera PCIe y no tuviésemos conector de la fuente , seguro que vino
con la gráfica un adaptador como este.
Tanto para PCIe como para AGP montar una gráfica es la misma mecánica , buscamos
en el manual cual es el slot AGP o el PCIe dependiendo de nuestra placa base y gráfica
, al igual que las memorias RAM solo pueden ir de una postura , aquí una PCIe.

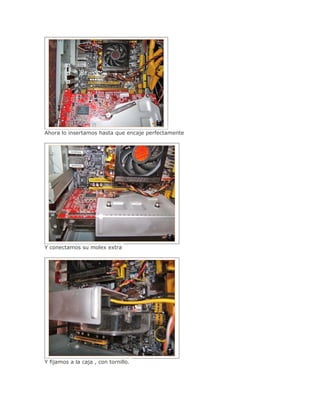

22. Ahora lo insertamos hasta que encaje perfectamente
Y conectamos su molex extra
Y fijamos a la caja , con tornillo.

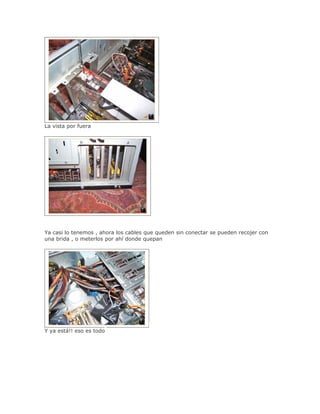

23. La vista por fuera
Ya casi lo tenemos , ahora los cables que queden sin conectar se pueden recojer con
una brida , o meterlos por ahí donde quepan
Y ya está!! eso es todo

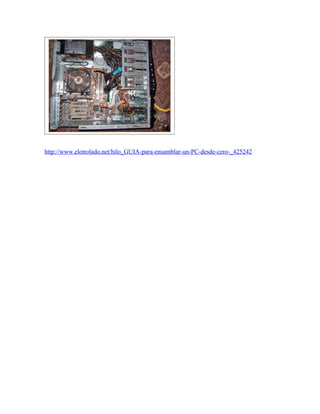

24. http://www.elotrolado.net/hilo_GUIA-para-ensamblar-un-PC-desde-cero-_425242
