Introducción con justificación ambiental
Descripción y recomendaciones de uso
Instalación
Mantenimiento y forma de uso
Planos técnicos
Cualidades ambientales

2. 1
I n t r o d u c c i ó n
El producto que diseñamos busca una reducción
en el consumo de agua en el espacio y desarro
llo de actividades en la ducha en los hogares.
Según la información recolectada se encontró
que en promedio se consumen 15 litros de agua
por minuto al desarrollarse la actividad, con una
duración media de 12 minutos, lo que equivale a
un consumo de 180 litros por cada vez que una
persona se ducha.
Por esta razón nuestro enfoque es el de median
te el diseño de un elemento se logre reducir el
consumo de agua entre un 30 y 40%, y a su vez
permitirle al usuario contabilizar el tiempo que
usa la ducha y de esta forma pueda planear me
jor esta actividad.

3. 2
El producto es una ducha eléctrica (que también
permite el acople con los sistemas de duchas
de calentador a gas) que por medio de la aplica
ción del principio de Bernoulli en su estructura,
permitira la reducción del caudal del agua pero
mantendrá la presión de la misma, lo que genera
que el agua salga con mayor dispersión y
permita realizar una mejor limpieza en el cuerpo
del usuario.
Nuestro producto no solo se enfoca en la re
ducción de la cantidad de agua que sale, sino
también en permitir al usuario controlar el
tiempo que emplea para la ducha mediante un
temporizador que gradualmente emitirá señales
cortará gradualmente el suministro de agua.
Descripción del Producto
-
vidad de ducharse y así poder tener un tiempo
establecido para cada acción a realizar en este
espacio de la casa.
de alerta al usuario y que, al llegar al final
Esto con el fin de que el usuario planee la acti-

4. !
3

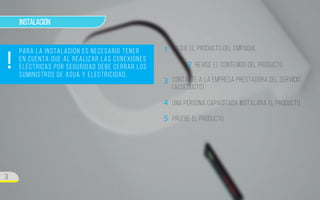

Instalación
Para la instalación es necesario tener
en cuenta que al realizar las conexiones
eléctricas por seguridad debe cerrar los
suministros de agua y electricidad.
Saque el producto del empaque
REvise el contenido del producto
Contacte a la empresa prestadora del servicio
(Acueducto)
Una persona capacitada instalará el producto
1
2
3
4
5 Pruebe el producto

5. I n s t a l a c i ó n
4
1 2 3
4 5

6. M a n t e n i m i e n t o
! Para su mantenimiento corte el sumi
5
nistro de luz (si la ducha eléctrica esta
habilitada) y cierre el registro del agua
del área del baño.
Para hacer mantenimiento a la pieza de la ducha y controlador:
Prepare los elementos de limpieza
1
Pase un trapo con agua por la caracasa
2
Utilice los elementos de limpieza necesarios
Cada seise meses contactar a la empresa prestadora
para realizar mantenimeinto y revisión.
3
4

7. Mantenimiento Ducha
6
1 2 3
4
El cobro del mantenimiento se
acordará con el usuario,
dependiendo de su capacidad
económica

8. DUCHA
7
P l a n o s t e c n i c o s
7

9. 8
P l a n o s t e c n i c o s
Panel de control

10. C u a l i d a d e s A m b i e n t a l e s
9
El sistema de ducha propuesto permite un ahorro signifi-cativo
en cuanto al consumo de agua y por ende un
ahorro en el consumo de energia, ya que al permitir
temporizar la ducha y a su vez reducir el caudal de
agua, se bajaria el consumo en un estimado de 40%
respecto a los valores actuales.
Esta reducción ayuda a que menos cantidad de agua se
vaya por el desague y se sume a las aguas negras que
pasan a traves de los desaguen de la ciudad.
La temporización de la ducha tambien contribuye a la
mejora de aspectos de impacto medioambiental, haciendo
que se consuma menos agua y el uso de jabones sea mejor
planeado en el desarrollo de la actividad.
La facilidad de mantenimiento y el acceso a los compone-netes
de la ducha hacen que esta se pueda repara
cuando sea requerido, lo que extiende su vida util y
permite el recambio de piezas de forma eficiente, cambi-ando
solo la pieza que sea necesaria.
La modularidad del sistema de ducha propuesto permite
que el agua salga de forma organizada por cada uno
de los modulos dependiendo la presión del agua que se
requiera, esto no solo ayuda a distribuir el agua de
forma ordenada entre los tres modulos para que la
misma al salir tenga mas fuerza sino que funciona como
un indicador para el usuario de cuanta agua esta
gastando.
