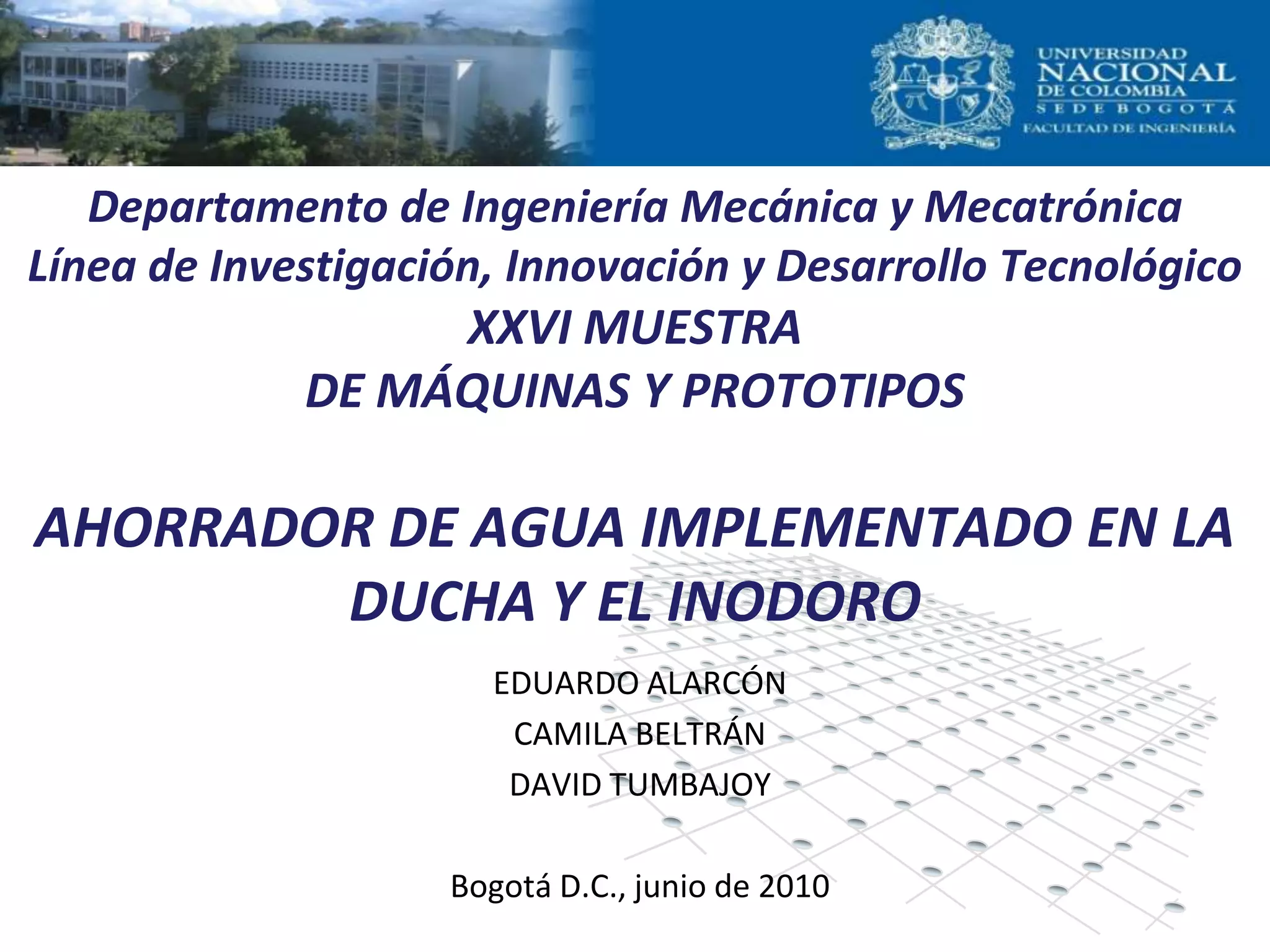

1. EDUARDO ALARCÓN
CAMILA BELTRÁN
DAVID TUMBAJOY
Bogotá D.C., junio de 2010
Departamento de Ingeniería Mecánica y Mecatrónica
Línea de Investigación, Innovación y Desarrollo Tecnológico
XXVI MUESTRA
DE MÁQUINAS Y PROTOTIPOS
AHORRADOR DE AGUA IMPLEMENTADO EN LA
DUCHA Y EL INODORO
2. ANTECEDENTES Y FUNDAMENTACIÓN
La mayoría de las acciones que se tienen para el ahorro
del agua se encuentran dirigidas a procesos industriales.
Se pretende brindar la posibilidad de ahorrar agua desde
el hogar.
¿Por qué usar el agua potable en servicios que no lo
requieren, como el inodoro, lavar un vehículo o lavar
ventanas?

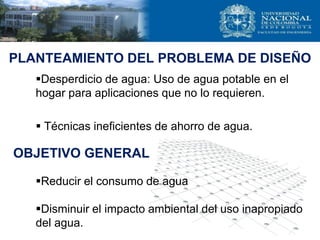

3. PLANTEAMIENTO DEL PROBLEMA DE DISEÑO
Desperdicio de agua: Uso de agua potable en el
hogar para aplicaciones que no lo requieren.
Técnicas ineficientes de ahorro de agua.
Reducir el consumo de agua
Disminuir el impacto ambiental del uso inapropiado
del agua.
OBJETIVO GENERAL

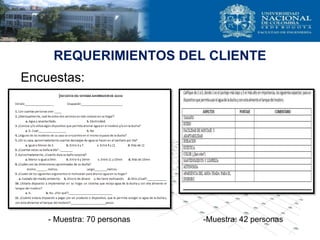

5. REQUERIMIENTOS DEL CLIENTE
Listado de requerimientos
Traducción de las
necesidades
Jerarquización de las
necesidades
1. AHORRO DEL RECURSO
2. COSTOS
3. FUNCIONES BASICAS
4. MOTIVACION
5. SEGURIDAD E HIGIENE
6. CONFORT
7. CARACTERISTICAS FISICAS Y
ADAPTABILIDAD
8. MANTENIMIENTO Y MONTAJE

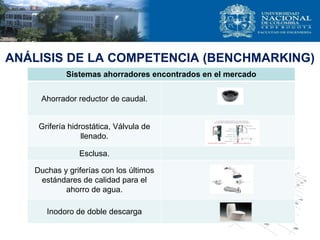

6. ANÁLISIS DE LA COMPETENCIA (BENCHMARKING)
Sistemas ahorradores encontrados en el mercado
Ahorrador reductor de caudal.
Grifería hidrostática, Válvula de
llenado.
Esclusa.
Duchas y griferías con los últimos
estándares de calidad para el
ahorro de agua.
Inodoro de doble descarga

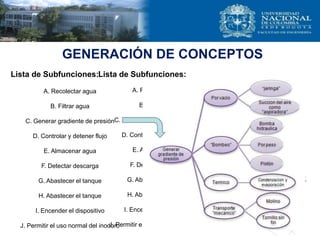

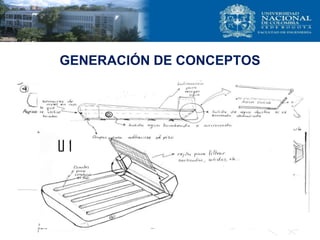

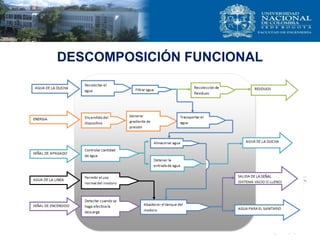

10. GENERACIÓN DE CONCEPTOS
Lista de Subfunciones:
A. Recolectar agua
B. Filtrar agua
C. Generar gradiente de presión
D. Controlar y detener flujo
E. Almacenar agua
F. Detectar descarga
G. Abastecer el tanque
H. Abastecer el tanque
I. Encender el dispositivo
J. Permitir el uso normal del inodoro
Lista de Subfunciones:
A. Recolectar agua
B. Filtrar agua
C. Generar gradiente de presión
D. Controlar y detener flujo
E. Almacenar agua
F. Detectar descarga
G. Abastecer el tanque
H. Abastecer el tanque
I. Encender el dispositivo
J. Permitir el uso normal del inodoro
11. VALORACIÓN DE LAS ALTERNATIVAS DE
SOLUCIÓN GENERADAS
COMBINACION POR
FUNCIONES
12 OPCIONES PROMETEDORAS
MATRIZ PUGH
CONCEPTO 17
4 CONCEPTOS MAS
PROMETEDORES

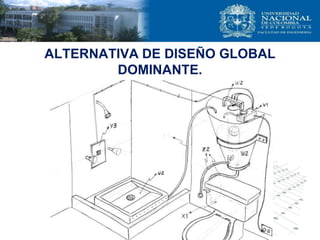

13. GENERACIÓN Y EVALUACIÓN DEL
PRODUCTO

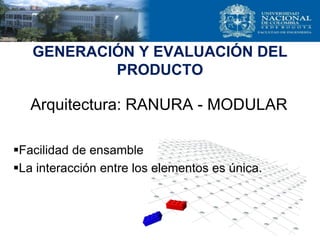

Arquitectura: RANURA - MODULAR
Facilidad de ensamble
La interacción entre los elementos es única.

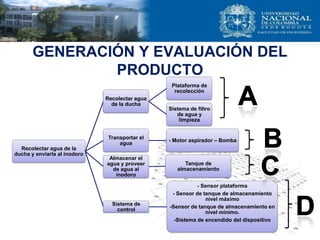

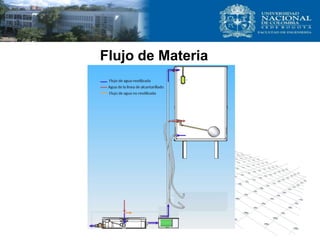

14. GENERACIÓN Y EVALUACIÓN DEL
PRODUCTO
Recolectar agua de la
ducha y enviarla al inodoro
Recolectar agua
de la ducha
Plataforma de
recolección
Sistema de filtro
de agua y
limpieza
Transportar el
agua
- Motor aspirador – Bomba
Almacenar el
agua y proveer
de agua al
inodoro
Tanque de
almacenamiento

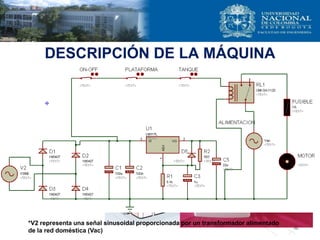

Sistema de
control
- Sensor plataforma
- Sensor de tanque de almacenamiento
nivel máximo
-Sensor de tanque de almacenamiento en
nivel mínimo.
-Sistema de encendido del dispositivo

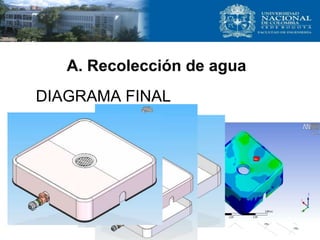

15. A. Recolección de agua
- Superficie mínima de la ducha (dato tomado de las
encuestas).
- Altura aproximada de pie de ducha (100 mm)
- Dimensiones de la bomba:
Altura de la bomba: 90mm
Altura salida de agua: 31.3
Altura total aproximada de la bomba: 120 mm
Altura de la plataforma: 120mm
- Material a usar: FIBRA DE
VIDRIO. Características
mecánicas:
Resistencia a la flexión:1100 kg/cm²
Resistencia a la compresión:
0.36GPa
- Peso máximo a soportar: 150 kg
CONSIDERACIONES INICILES-RESTRICCIONES
20. APORTE Y VALOR SOCIAL DEL DISEÑO
•El inodoro utiliza un 35 % de agua potable y un 65% de agua
reutilizada de la ducha.
•Se almacenan 127 L/dia de los cuales 82,5 L son
provenientes del agua de la ducha.
•En un hogar promedio de 4 personas con un inodoro de 10 L
se logran 2 descargas por persona con el agua de la ducha. Si
el inodoro es de 6 L se alcanzan incluso 14 descargas diarias
en total.
•Con un consumo de la bomba de 0.2 kW el costo de energía
eléctrica consumida al mes es de $557,11.
•El dispositivo es autónomo en su funcionamiento regular y no
interfiere con el uso normal y adecuado del inodoro.
21. ANÁLISIS ECONÓMICO
UNIDAD DISPOSITIVO REAL
MATERIALES CANTIDAD VALOR VALOR PARA EL PRODUCTO
PLATAFORMA SUPERIOR
ROLLO DE FIBRA DE VIDRIO Metro 6000 30000
PINTURA 5000 5000
RESINA Litro 10000 25000
PLATAFORMA INFERIOR
ROLLO DE FIBRA DE VIDRIO Metro 6000 21000
PINTURA 5000 4000
RESINA Litro 10000 15000
VAIVEN
ALAMBRE ACERO GALVANIZADO DE 3mm metro 10000 2500
TANQUE DE ALMACENAMIENTO
LAMINA DE POLIETILENO m² 32000 80000
RECIPIENTE DE PROTECCION BOMBA Y ACCESORIOS
LAMINA DE ACLIRICO m² 15000 5000
SOPORTE TANQUE DE ALMACERNAMINETO
LAMINA DE ACERO 20000
PINTURA ELECTROSTATICA 10000
TOTAL 217500
FABRICACION Y ENSAMBLE CANTIDAD VALOR PARA EL PRODUCTO
PLATAFORMA SUPERIOR
MOLDE 1 90000
MONTAJE 50000
PLATAFORMA INFERIOR
MOLDE 1 45000
MONTAJE 35000
VAIVEN
MONTAJE 4500
TANQUE DE ALMACENAMIENTO
MOLDE EN RESINA 1 800000
PROCESO 40015
RECIPIENTE DE PROTECCION BOMBA Y ACCESORIOS
MONTAJE 20000
SOPORTE TANQUE DE ALMACERNAMINETO
MONTAJE 20000
TOTAL 1104515
PIEZAS ESTANDAR CANTIDAD COSTO UNIDAD COSTO PROTOTIPO
Sistema A ( Plataforma)
CANASTILLA PLASTICA 1 5600 5600
REJILLA BAÑO 1 2200 2200
REJILLA POCETAS 1 2900 2900
ACOPLE PVC ROSCADO 1 1500 1500
CHECK 3/4 in 1 17900 17900
ACOPLE PVC DOBLEMENTE ROSCADO 1 3000 3000
CONEXIÓN MANGUERA ROSCA INTERNA 1 3200 3200
TUBO PVC 1 3800 3800
TAPA TUBO PVC 2 400 800
TAPON PVC 1 1 750 750
TAPON PVC 2 2 450 900
SENSOR FIN DE CARRERA 1 2000 2000
ANTIDESLIZANTE 4 500 2000
Sistema B (Tanque de almacenamiento)
FLOTADOR SENSOR ELECTRICO 1 20000 20000
CONEXIÓN MANGUERA MACHO - HEMBRA 1 2000 2000
ACOPLE NYLON 2 1100 2200
BOYA (CONJUNTO) 1 12500 12500
TORNILLOS 8 600 4800
CHAZOS 8 150 1200
Sistema C (Bomba y accesorios)
BOMBA 1 50000 50000
RECIPIENTE DE PROTECCION BOMBA Y ACCESORIOS 1 30000 30000
TRANSFORMADOR 1 12000 12000
RESISTENCIAS 4 100 400
POTENCIOMETRO 1 950 950
CONDENSADOR 2 300 600
CABLES 1 3000 3000
RELE 1 1500 1500
Interconexión de sistemas
MANGUERA SANITARIO 1,5 m (incluye conexiones) 1 5500 5500
MANGUERA SANITARIO 1 m (incluye conexiones) 1 4500 4500
MANGUERA HULE PLATAFORMA - BOMBA 1/2 in 1 3000 3000
MANGUERA HULE BOMBA - TANQUE 1/2 in 1 3000 3000
COSTO TOTAL 203700
COSTO TOTAL 1.525.715
DISPOSITIVO REAL
COSTO TOTAL 429.520
PROTOTIPO
COSTO TOTAL 538.250

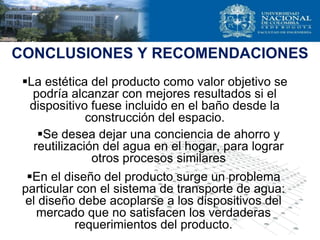

22. CONCLUSIONES Y RECOMENDACIONES
La estética del producto como valor objetivo se
podría alcanzar con mejores resultados si el
dispositivo fuese incluido en el baño desde la
construcción del espacio.
En el diseño del producto surge un problema
particular con el sistema de transporte de agua:
el diseño debe acoplarse a los dispositivos del
mercado que no satisfacen los verdaderas
requerimientos del producto.
Se desea dejar una conciencia de ahorro y
reutilización del agua en el hogar, para lograr
otros procesos similares
