I. Extended Three Dimensional Analysis of Building Systems

Análisis Tridimensional Extendido de Edificaciones

ETABS en un programa de análisis y diseño de
sistemas de Edificaciones que desde hace mas de
30 años ha estado en continuo desarrollo, para
brindarle al ingeniero una herramienta confiable,
sofisticada y fácil de usar. ETABS versión 9
posee una poderosa e intuitiva interfaz grafica con
procedimientos de modelaje, análisis y diseño sin
igual, todos integrados usando una base de datos
común. Aunque fácil y sencillo para estructuras
simples, ETABS también puede manejar los más

m
grandes y complejos modelos de edificios,

co
incluyendo un amplio rango de comportamientos

e.
no lineales, haciéndolo la herramienta predilecta

nd
para ingenieros estructurales en la industria de la
construcción.
re
Ap
ru

ETABS es un sistema completamente integrado.
st

Detrás de una interfase intuitiva y simple, se encajan
on

poderosos métodos numéricos, procedimientos de
diseño y códigos internacionales de diseño, que
C

funcionan juntos desde una base de datos
de

comprensiva. Esta integración significa que usted
crea solo un sistema de modelo de piso y sistemas de
o

barras verticales y laterales para analizar y diseñar el
ad

edificio completo.
j
Ba

Las convenciones de entrada y de salida usadas
corresponden a la terminología común de
edificaciones. Con ETABS, los modelos se definen
de forma lógica: piso por piso, viga por viga,
columna por columna, tramo por tramo, muro por
muro y no como corrientes de puntos y elementos no
descritos como lo hacen la mayoría de los programas
para fines generales. Así la definición estructural es
simple, ordenada y significativa.

4

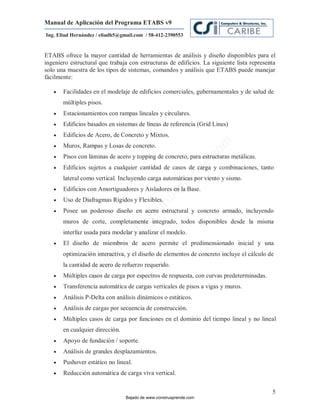

ETABS ofrece la mayor cantidad de herramientas de análisis y diseño disponibles para el
ingeniero estructural que trabaja con estructuras de edificios. La siguiente lista representa
solo una muestra de los tipos de sistemas, comandos y análisis que ETABS puede manejar
fácilmente:

 Facilidades en el modelaje de edificios comerciales, gubernamentales y de salud de
múltiples pisos.
 Estacionamientos con rampas lineales y circulares.
 Edificios basados en sistemas de líneas de referencia (Grid Lines)
 Edificios de Acero, de Concreto y Mixtos.

m
 Muros, Rampas y Losas de concreto.

co
 Pisos con láminas de acero y topping de concreto, para estructuras metálicas.

e.
 Edificios sujetos a cualquier cantidad de casos de carga y combinaciones, tanto

nd
lateral como vertical. Incluyendo carga automáticas por viento y sismo.
re
Edificios con Amortiguadores y Aisladores en la Base.
Ap


 Uso de Diafragmas Rígidos y Flexibles.
ru

Posee un poderoso diseño en acero estructural y concreto armado, incluyendo
st


on

muros de corte, completamente integrado, todos disponibles desde la misma
C

interfaz usada para modelar y analizar el modelo.
de

 El diseño de miembros de acero permite el predimensionado inicial y una
o

optimización interactiva, y el diseño de elementos de concreto incluye el cálculo de
ad

la cantidad de acero de refuerzo requerido.
j
Ba

 Múltiples casos de carga por espectros de respuesta, con curvas predeterminadas.
 Transferencia automática de cargas verticales de pisos a vigas y muros.
 Análisis P-Delta con análisis dinámicos o estáticos.
 Análisis de cargas por secuencia de construcción.
 Múltiples casos de carga por funciones en el dominio del tiempo lineal y no lineal
en cualquier dirección.
 Apoyo de fundación / soporte.
 Análisis de grandes desplazamientos.
 Pushover estático no lineal.
 Reducción automática de carga viva vertical.

5


ETABS usa objetos para representar
miembros estructurales físicos. Al crear un
modelo, el usuario empieza dibujando la
geometría del objeto, y después asignándole
propiedades y cargas para definir
completamente la estructura del edificio.

De forma más simple, desarrollar un modelo requiere de
tres pasos básicos:

 Dibujar series de objetos puntos, líneas y área que representen el edificio usando
las diversas herramientas de dibujo que se encuentran disponibles en la interfase
grafica.
Asignar propiedades estructurales (secciones y materiales) y cargas a objetos

m

usando las opciones del menú Asignar (Assign menu options).

co
 Establecer y/o Asignar parámetros de división interna (meshing) en elementos de

e.
Area.

nd
Cuando el modelo esta terminado, el análisis
re
puede ser ejecutado. En ese momento, el
Ap
programa convierte de forma automática los
modelos basados en objetos en modelos
ru

basados en elementos, a esto se le conoce
st

como modelo del análisis usado en el análisis
on

total. El modelo del análisis consiste de
nodos, elementos barra, elementos conexión
C

y elementos Shell, de conformidad a los
de

objetos punto, línea y área generados en el
modelo. La conversión del modelo del
o

análisis es interno en el programa y
ad

esencialmente transparente para el usuario.
j
Ba

Una de las características mas importantes de que ofrece ETABS es el reconocimiento de
los niveles de pisos, permitiendo el ingreso de datos de construcción de una forma
conveniente y lógica. Los usuarios pueden definir sus modelos bases de piso-piso, nivel-
nivel, de forma análoga en la que un diseñados trabaja cuando presenta los dibujos del
edificio. Los niveles de pisos ayudan a identificar, localizar y ver áreas y objetos
específicos en su modelo. En la terminología de ETABS, un nivel de piso, representa un
plano horizontal que se ve a través de un corte del edificio a una elevación específica, y
todos los objetos debajo de dicho plano hasta el siguiente nivel de piso. Debido a que
ETABS entiende de forma inherente la geometría de los sistemas del edificio, el usuario
puede especificar que el objeto que esta siendo dibujado puede ser multiplicado en todos
los pisos, o en pisos similares que el mismo ha identificado. Esta opción funciona no solo
en repetición de barras de piso, si no también para columnas y barras.

6


UNIDADES.

ETABS trabaja con cuatro unidades básicas; fuerza, longitud, temperatura y tiempo (force,
length, temperature, and time). El programa ofrece diferentes sets de unidades compatibles
de fuerza, longitud y temperatura para elegir, tales como “Kip, in, F” o “N, mm, C.” El
tiempo siempre se mide en segundos.

Se hace una importante distinción entre masa y peso. Masa se usa para calcular la inercia
dinámica y para todas las cargas causadas por la aceleración del suelo. El peso es la fuerza
que se aplica como cualquier fuerza de carga. Asegúrese de usar las unidades de fuerza
cuando especifique valores de peso, unidades de masa (fuerza-sec2/longitud) al especificar
valores de masa. Cuando usted inicia modelo, se le requiere para que ajuste un set de
unidades. Estas se convierten en las “unidades base”. Aunque después el usuario puede
proporcionar nuevos datos y ver los resultados en cualquier set de unidades, esos valores

m
son convertidos siempre y forman la base de las unidades del modelo.

co
e.
La medida angular siempre usa las siguientes unidades:

nd
 Geometría: la orientación de cortes, siempre se mide en grados.
 re
Los desplazamientos rotatorios, se mide en radianes.
Ap
 La Frecuencia se mide en ciclos/segundo (Hz).
ru
st
on

SISTEMAS DE COORDENADAS Y CUADRICULAS.
C

Todas las ubicaciones del modelo se definen respecto a
de

un sistema de coordenadas con un ángulo global. Es un
sistema tridimensional de coordenadas Cartesiano
o

(rectangular). Los tres ejes denominados, X, Y, y Z, son
ad

mutuamente perpendiculares, y satisfacen la regla de la
j
Ba

mano derecha.

Para cada sistema de coordenadas, se deberá definir una
cuadricula tridimensional y ello consistirá en líneas de
“construcción” que serán usadas para localizar objetos
en el modelo.

Cada objeto en el modelo tiene su propio sistema local
de coordenadas usado para definir propiedades, cargas y
respuestas. Se denotan los cortes de cada sistema local
de coordenadas 1 (rojo), 2 (blanco), y 3 (azul). Los
sistemas locales de coordenadas no tienen una
cuadricula asociada a ella.

7

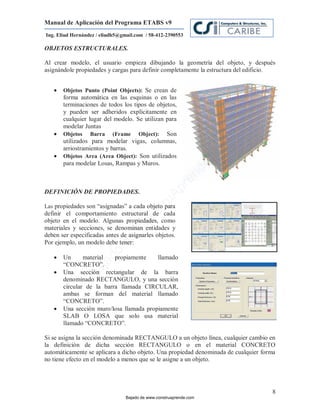

OBJETOS ESTRUCTURALES.

Al crear modelo, el usuario empieza dibujando la geometría del objeto, y después
asignándole propiedades y cargas para definir completamente la estructura del edificio .

 Objetos Punto (Point Objects): Se crean de
forma automática en las esquinas o en las
terminaciones de todos los tipos de objetos,
y pueden ser adheridos explícitamente en
cualquier lugar del modelo. Se utilizan para
modelar Juntas
 Objetos Barra (Frame Object): Son
utilizados para modelar vigas, columnas,

m
arriostramientos y barras.

co
 Objetos Area (Area Object): Son utilizados
para modelar Losas, Rampas y Muros.

e.
nd
re
Ap
DEFINICIÓN DE PROPIEDADES.
ru

Las propiedades son “asignadas” a cada objeto para
st

definir el comportamiento estructural de cada
on

objeto en el modelo. Algunas propiedades, como
materiales y secciones, se denominan entidades y
C

deben ser especificadas antes de asignarles objetos.
de

Por ejemplo, un modelo debe tener:
o

 Un material propiamente llamado
ad

“CONCRETO”.
j

Una sección rectangular de la barra
Ba


denominado RECTANGULO, y una sección
circular de la barra llamada CIRCULAR,
ambas se forman del material llamado
“CONCRETO”.
 Una sección muro/losa llamada propiamente
SLAB O LOSA que solo usa material
llamado “CONCRETO”.

Si se asigna la sección denominada RECTANGULO a un objeto línea, cualquier cambio en
la definición de dicha sección RECTANGULO o en el material CONCRETO
automáticamente se aplicara a dicho objeto. Una propiedad denominada de cualquier forma
no tiene efecto en el modelo a menos que se le asigne a un objeto.

8


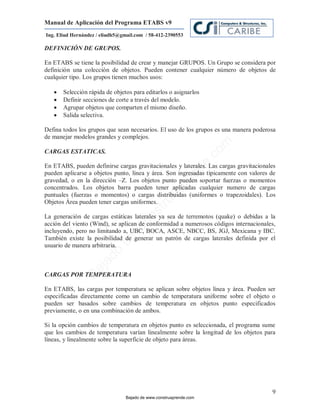

DEFINICIÓN DE GRUPOS.

En ETABS se tiene la posibilidad de crear y manejar GRUPOS. Un Grupo se considera por
definición una colección de objetos. Pueden contener cualquier número de objetos de
cualquier tipo. Los grupos tienen muchos usos:

 Selección rápida de objetos para editarlos o asignarlos
 Definir secciones de corte a través del modelo.
 Agrupar objetos que comparten el mismo diseño.
 Salida selectiva.

Defina todos los grupos que sean necesarios. El uso de los grupos es una manera poderosa
de manejar modelos grandes y complejos.

m
CARGAS ESTATICAS.

co
e.
En ETABS, pueden definirse cargas gravitacionales y laterales. Las cargas gravitacionales

nd
pueden aplicarse a objetos punto, línea y área. Son ingresadas típicamente con valores de
gravedad, o en la dirección –Z. Los objetos punto pueden soportar fuerzas o momentos
re
concentrados. Los objetos barra pueden tener aplicadas cualquier numero de cargas
Ap
puntuales (fuerzas o momentos) o cargas distribuidas (uniformes o trapezoidales). Los
Objetos Área pueden tener cargas uniformes.
ru
st

La generación de cargas estáticas laterales ya sea de terremotos (quake) o debidas a la
on

acción del viento (Wind), se aplican de conformidad a numerosos códigos internacionales,
C

incluyendo, pero no limitando a, UBC, BOCA, ASCE, NBCC, BS, JGJ, Mexicana y IBC.
También existe la posibilidad de generar un patrón de cargas laterales definida por el
de

usuario de manera arbitraria.
o
j ad
Ba

CARGAS POR TEMPERATURA

En ETABS, las cargas por temperatura se aplican sobre objetos línea y área. Pueden ser
especificadas directamente como un cambio de temperatura uniforme sobre el objeto o
pueden ser basados sobre cambios de temperatura en objetos punto especificados
previamente, o en una combinación de ambos.

Si la opción cambios de temperatura en objetos punto es seleccionada, el programa sume
que los cambios de temperatura varían linealmente sobre la longitud de los objetos para
líneas, y linealmente sobre la superficie de objeto para áreas.

9


COMBINACIONES DE CARGA

ETABS permite generar multiples combinaciones basadas en las cargas previamente
definidas. Cuando una combinación de carga es desarrollada, se aplica a los resultados de
cada objeto en el modelo. Los cuatro tipos de combinaciones son las siguientes:

 ADD (Additive): Se presenta una suma con el signo correspondiente de los
resultados de cada una de las cargas establecidas, incluyendo los factores aplicados
en cada caso.
 ENVE (Envelope): Se presenta la envolvente (valores máximos y mínimos) del
conjunto de cargas establecidas, incluyendo los factores aplicados en cada caso.
 ABS (Absolute): Se presenta una suma de los resultados en valor absoluto de cada
una de las cargas establecidas, incluyendo los factores aplicados en cada caso.
SRSS: Se presenta la raíz cuadrada de la suma de los cuadrados correspondientes al
:

m

resultado de cada una de las cargas establecidas, incluyendo los factores aplicados

co
en cada caso.

e.
nd
FUNCIONES
re
Las funciones se utilizan para describir como varia una carga en función al periodo o
Ap
tiempo. Las funciones son solamente necesarias para ciertos tipos de análisis; ellas no son
usadas para análisis estático. Una función es una serie de pares de datos absisas-ordenadas
ru

digitalizados. Existen dos tipos de funciones:
st
on

 Funciones espectro de respuesta Son
respuesta:
C

funciones de aceleración seudo-espectrales
contra periodo para usarse en análisis
de

dinámico. En este programa, los valores de
aceleración en la función son adoptados ya
o
ad

normalizados; esto es, las funciones a si
mismas no son adoptadas para tener unidades.
j
Ba

En su lugar, las unidades son asociadas con
un factor de escala que multiplica la función y
es especificado cuando se define el caso
respuesta de espectro.

 Funciones tiempo-historia: Son funciones
donde se presenta la variación de una
componente (Fuerzas, desplazamiento,
velocidad, Aceleración) vs tiempo. Permiten
obtener la respuesta de la estructura para cada
instante de tiempo. Usualmente representan una
determinada acción sísmica.

10


DISEÑO ESTRUCTURAL.

ETABS tiene integrados los siguientes post-procesadores
de diseño:

 Diseño de Barra de Acero (Steel Frame Design)
 Diseño de Barra de Concreto (Concrete Frame
Design)
 Diseño de Viga compuesta (Composite Beam
Design)
 Diseño de Vigueta de Acero (Steel Joist Design)
 Diseño de Muro Constante (Shear Wall Design)

Los primero cuatro procesos de diseño son aplicables a objetos línea, y el programa

m
determina el proceso de diseño apropiado para el objeto línea cuando se ejecuta el análisis.

co
El procedimiento de diseño seleccionado se basa en la orientación del objeto línea,

e.
propiedad de la sección, tipo del material y conectividad.

nd
El diseño Muros esta disponible para objetos que han sido identificados previamente por el
re
usuario como elementos (Pier y/o spandrels), y dichos objetos serán considerados como
Ap
objetos línea y área.
ru

Para cada post-procesador de diseño, se pueden hacer diversos ajustes para afectar el
st

diseño del modelo:
on
C

 El código de diseño especifico que será usado en cada tipo de objeto
Preferencias determinadas de esos códigos. (Factores de minoración, resistencia,
de


factores de longitud efectiva, longitud no arriostrada, tipo de elementos, etc)
o

 Nivel de Diseño (Condición sismorresistente)
ad

 Las combinaciones de carga con las que se debe revisar el diseño.
Los grupos de objetos que deben compartir el mismo diseño.
j


Ba

 Para cada objeto, preceden valores opcionales “overwrite” sobre los coeficientes y
parámetros usados en los códigos de las formulas seleccionadas por el programa.
 Para barras acero, vigas compuestas, y viguetas de acero, ETABS automáticamente
puede seleccionar una sección optima desde una lista que defina el usuario.

11


II. MANUAL DE USO / GUIA DE USUARIO.
Iniciando un Modelo…

Al entrar al programa se nos presenta una pantalla de fondo negro con dos ventanas
separadas verticalmente. Allí en la parte inferior derecha se despliega un menú con las
unidades a utilizar en la generación del modelo estructural, mientras que en la parte
superior izquierda se encuentra activo el menú File donde se puede abrir o importar un
modelo existente, o bien, generar un nuevo modelo. Por otra parte, en la parte superior
se encuentra el menú Help.

Menú: File Menú: Help

m
co
e.
nd
re
Ap
ru
st
on
C

Ventana de Trabajo Ventana de Trabajo
de
o
j ad
Ba

Unidades

12


Lista general de Menu en pantalla

Editar Definir Seleccionar Analizar Diseñar Ayuda

Ver

Dibujar Asignar Opciones
Archivos Mostrar

Ubicación de los Menú Desplegables

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
ad

Iconos en Pantalla
j
Ba

Sistema de
Coordenadas Unidades

Opción de Selección y aplicación múltiple: Permite hacer cambios, selecciones y asignaciones utilizando
Diferentes opciones.
One Story: Aplica sólo al Piso donde se encuentra ubicado
All Stories: Aplica a todos los Pisos del modelo.
Similar Stories: Aplica a los Pisos Similares

13


Lista general de Iconos en pantalla

Nuevo Guardar el Hacer y Desbloquear Análisis por Etapas Moverse en
Modelo Modelo Deshacer el Análisis Constructivas Pantalla

Abrir un Imprimir Actualizar Analizar Análisis Estático Opciones de
Modelo No Lineal ZOOM

m
co
e.
Diafragmas Asignar Diafragmas Asignar Etiquetas
gnar Asignar Long.

nd
de Nodos Secciones de Areas “Spandrel” Rígidas en Extremos
de Area
Ejes Locales
re Asignar Secciones Ejes Locales
Ap
Restricciones en Areas tipo Pórtico “Frame” en “Frame”
ru
st
on
C

Asignar Asignar Asignar Asignar Asignar Asignar Asignar
de

Zona del Fuerzas Aberturas Etiquetas Cargas en Liberación de Cargas
panel Puntuales en Areas “Pier” Areas Fuerzas en Distribuidas
o

Extremos en “Frame”
j ad
Ba

Vista Enmarcada Mostrar Deformadas,
Opciones de Vistas de Objetos Reacciones y Diagramas

Rotar Moverse en Tabla General de
Elevaciones Opciones Activas
y Plantas en Pantalla

14


Propiedades Funciones Definir Combinaciones
de Materiales Tiempo-Historia de Carga. Diseño de Vigas
Compuestas.
Definir Definir casos
secciones de Carga con Diseño en Acero
de Areas Espectros Diseño en Muros

Funciones Definir casos de Carga con
Espectrales funciones Tiempo-Historia Diseño en Cerchas

m
tipo “Joist”
Definir

co
secciones Casos Estáticos Diseño en Concreto
tipo de Carga

e.
Pórtico.

nd
re
Ap
ru
st

Herramientas de
Selección.
on
C
de

Herramientas de Dibujo de
o

Nodos, Líneas para elementos
ad

Tipo Pórtico, Areas para Muros,
Losas, Deck y Rampas, etc.
j
Ba

Herramientas de
Precisión.

15


1. Menú File: Archivos.

Iniciar un Nuevo Modelo

Abrir un Nuevo Existente

Guardar el Archivo Actual

Importar un Archivo
Exportar el Archivo

Crear un Video

m
Print Setup: Configuración para Imprimir
:
Print Preview for Graphics: Vista previa e
Graphics:

co
Impresión de Gráficos.

e.
Print Graphics: Imprimir Gráficos.
Print Tables: Imprimir Tablas.
:

nd
Capturar imagen para .emf
re
Capturar un archivo DXF
Ap
Capturar Figura
ru

Modificar y Mostrar la información del proyecto
st

Registro y Notas para Usuario
on

Mostrar el Registro del Ultimo Análisis
C

Mostrar la Entrada y Salida en archivos de Texto
de

Borrar Archivos correspondientes al Análisis
o
ad

Lista de Archivos Recientemente
utilizados.
j
Ba

Salir

16


1.1. New Model: Nuevo Modelo.

Al entrar al menú File, se presentan las siguientes opciones activas:

Generar un Nuevo Modelo

Abrir un Modelo Existente

Importar un Modelo Existente

m
co
e.
nd
re
Ap
ru
st
on

Mostrar archivos de texto (Entrada/Salida)
C

Borrar archivos del análisis
de
o

Salir del Programa
j ad
Ba

Si se elige iniciar un nuevo modelo, se tiene la opción de comenzar con las definiciones y/o
preferencias de algún archivo existente, es decir, sus materiales, secciones, combinaciones, colores,
etc.

Buscar Archivo Archivo por Defecto Comenzar sin Definiciones

17


Una vez seleccionada alguna de las opciones se presenta una ventana con una serie de plantillas
predeterminadas con el fin de generar la edificación correspondiente a partir de variables
debidamente definidas.

Dimensiones del Grid Dimensiones de pisos

m
Configuración

co
Particular
Unidades

e.
nd
Plantillas Predeterminadas

re
Ap
ru
st
on
C
de
o
ad

Dimensiones del Grid
j
Ba

Opción: Espaciamiento uniforme del Grid

Numero de Líneas (Ejes) en X e Y

Distancia entre líneas (Ejes) en X e Y

Opción: Espaciamiento Variable del Grid

Identificación de los Ejes Edición de Distancias entre Ejes

18


Para definir una identificación particular de los grid (Ejes) en X e Y se tiene el siguiente formulario.

Grid (Ejes) en X
Primera Variable de Identificación
Identificar de Izquierda a Derecha
Identificar de Derecha a Izquierda

Grid (Ejes) en Y
Primera Variable de Identificación
Identificar de Izquierda a Derecha

m
Identificar de Derecha a Izquierda

co
e.
nd
re
Ap
Para definir distancias y/o aplicaciones particulares entre los grid (Ejes) en X e Y, se tiene el siguiente cuadro.
ru

Ubicación del Eje Colores por Ejes Vista general
st

Opciones
de Edición
on
C
de
o
ad

Unidades
Tipo de Eje
j
Ba

Ver Coordenadas o
distancia entre Ejes

Ocultar Ejes

Tamaño de Ejes
Visibilidad
Ejes Colocar colores
por defecto

Coordenadas o
distancias Editables
Reordenar Coordenadas

19


 Line Type: permite definir el tipo de Eje, es decir, si se va a considerar Primario o
Secundario.
 Visibility: permite definir si el grid se quiere mostrar en el modelo estructural.
 Bubble Loc: Permite cambiar la orientación del Eje.
 Grid Color: Permite asignarle a cada Eje un color particular.
 Hide All Grid Lines: Ocultar todos los ejes.
 Blue To Grid Lines: Unir las líneas al Grid.

Opción: Generación sencilla de Pisos

Dimensiones de Pisos

Número de Pisos

m
co
Altura general de Pisos

e.
Altura del Primer Piso

nd
re
Ap
ru

Opción: Generación particular de alturas de piso
st
on

Para definir alturas y/o aplicaciones particulares entre los pisos del modelo estructural, se tiene el
C

siguiente cuadro.
de
o
j ad
Ba

Altura del Definición de
Nombre de Nivel Base Pisos similares
cada Piso

Definición de
Altura de
Piso Maestro
cada Piso
Unidades

20


 Master Story: Piso Maestro (Nivel de Referencia)
 Similar To: Indica que el piso es similar a alguno definido como Piso Maestro. Esto
Implica que al cambiar cualquier aspecto en el piso maestro automáticamente se
modifica en sus similares

m
co
e.
 Steel Deck: Estructura de pórticos en Acero

nd
 Staggered Truss: Estructura de Acero utilizando armaduras espaciales.
:
 Flat Slab: Estructura de Concreto armado utilizando losas macizas sobre capiteles.
:
 : re
Flat Slab with Perimeter Beams: Estructura de Concreto armado utilizando losas macizas
Ap
sobre capiteles y vigas perimetrales.
 Waffle Slab: Estructura de Concreto Armado utilizando losas reticulares y capiteles.
:
ru

 Two Way or Ribbed Slab: Estructura de concreto armado con vigas en dos direcciones y
:
st

losa nervada.
on

 Grid Only: Plantilla de Grid (3D)
:
C
de
o
j ad
Ba

21


1.1.1. Steel Deck:
En esta opción puede generarse una estructura de pórticos ortogonales en acero y correas
uniformemente espaciadas. Adicionalmente, puede darse la condición de considerar
volados en ambas direcciones, tipo de rigidez en las uniones de elementos resistentes,
establecer el tipo de vinculación en el nivel base, predimensionado de vigas, correas y
columnas, definir diafragma rígido y el sistema de cargas a considerar

Volados de la losa
en dirección X e Y

Propiedades
del sistema
estructural

m
co
Tipo de

e.
Losa

nd
Vigas
Secundarias
re Sistema
Ap
de
Cargas
ru
st
on

Consideraciones de
momentos
C
de

Restricciones en
o

La Base
j ad
Ba

Crear Diafragma Rígido

Volados de la losa
en dirección X e Y

Longitud del volado a la izquierda en X
Longitud del volado a la Derecha en X

Longitud del volado arriba en Y
Longitud del volado a Abajo en Y

22


Propiedades del Sistema Estructural

Sección para Columnas Laterales
Sección para Vigas Laterales
Sección para Columnas Centrales
Sección para Vigas Centrales
Sección para Vigas secundarias

m
Tipo de Losa (Área)

co
e.
nd
Generación de Vigas Secundarias

re
Dirección de las Vigas Secundarias
Ap
Definición del espaciamiento máximo o
Número de Vigas Secundarias
ru
st

Condición de Empotramiento: Perímetro,
on

Intersección o ningún empotramiento
C

Condición Especial de Momentos en Vigas
de

Restricciones en Nivel Base:
None: Ninguna
o

Pinned: Articulaciones
ad

Fixed: Empotramientos
j
Ba

Sistema de Cargas

Caso de Peso Propio

Sobrecarga Permanente

Carga Variable

23

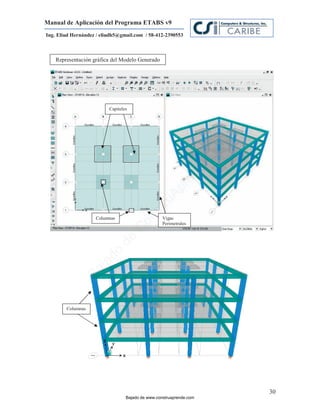

Representación gráfica del Modelo Generado

Vigas
Losa

m
co
e.
Dirección de la losa

nd
re
Ap
ru
st

Columnas
on

Correas
C
de
o
j ad
Ba

Columnas

24


1.1.2. Staggered Truss:
En esta opción puede generarse una estructura de acero con un sistema de vigas y cerchas
en direcciones ortogonales y correas uniformemente espaciadas. Adicionalmente, puede
darse la condición de considerar volados en ambas direcciones, establecer el tipo de
vinculación en el nivel base, predimensionado de vigas, correas, cordones, diagonales,
montantes, columnas, definición de diafragma rígido y el sistema de cargas a considerar

Definición de la
Cercha

m
co
e.
Propiedades
del sistema

nd
Volados de la losa
en dirección X e Y Estructural

re
Ap
ru
st

Tipo de
on

Area
C
de

Sistema
Restricciones en La Base de
o

Cargas
j ad
Ba


Definición de la Cercha

Ancho de Cercha Virendel
Numero de tramos antes de la cercha virendel

Numero de tramos después de la cercha virendel

25


Propiedades del Sistema Estructural Colocar Cercha encima del primer
sistema de vigas

Sección para el cordón superior de la cercha
Sección para el cordón superior de la cercha Virendel
Sección para el cordón inferior de la cercha
Sección para el cordón inferior de la cercha Virendel

Sección de
elementos de las

m
Cerchas

co
e.
Sección para Columnas

nd
re Sección del Area (Losa)
Ap
ru

st
on
C
de

Cerchas
o

Losa
j ad
Ba

Columnas Vigas

26


1.1.3. Flat Slab:
En esta opción puede generarse una estructura de concreto armado con a base de una losa
maciza y columnas con capiteles. Adicionalmente, puede darse la condición de considerar
volados en ambas direcciones, establecer el tipo de vinculación en el nivel base,
predimensionado de columnas, losa y capiteles, definición de diafragma rígido y el sistema
de cargas a considerar.

Propiedades
Volados de la losa
del sistema
en dirección X e Y
estructural

m
co
e.
nd
Capiteles
re
Ap
Sistema
ru

de
Cargas
st

Dimensión de
los Capiteles
on
C
de

Restricciones en
La Base
o
ad

j
Ba

27



.

Capiteles

m
co
e.
nd
re
Ap
ru
st

Columnas Losa
on
C
de
o
j ad
Ba

Entrepiso

Columnas

28

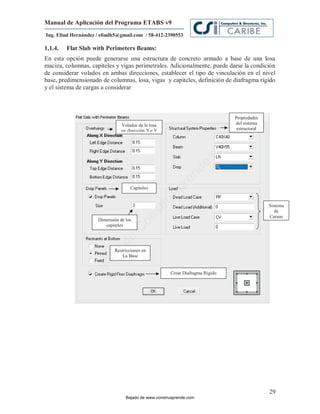

1.1.4. Flat Slab with Perimeters Beams:
En esta opción puede generarse una estructura de concreto armado a base de una losa
maciza, columnas, capiteles y vigas perimetrales. Adicionalmente, puede darse la condición
de considerar volados en ambas direcciones, establecer el tipo de vinculación en el nivel
base, predimensionado de columnas, losa, vigas y capiteles, definición de diafragma rígido
y el sistema de cargas a considerar

Propiedades
Volados de la losa del sistema
en dirección X e Y estructural

m
co
e.
nd
Capiteles
re
Ap
ru

Sistema
st

de
Cargas
on

Dimensión de los
capiteles
C
de

Restricciones en
o

La Base
j ad
Ba


29



Capiteles

m
co
e.
nd
re
Ap
ru
st

Columnas Vigas
on

Perimetrales
C
de
o
j ad
Ba

Columnas

30


1.1.5. Waffle Slab:
reticular, capiteles, columnas y vigas. Adicionalmente, puede darse la condición de
considerar volados en ambas direcciones, establecer el tipo de vinculación en el nivel base,
predimensionado de columnas, loseta, nervios, vigas y capiteles, definición de diafragma
rígido y el sistema de cargas a considerar

Propiedades
Volados de la losa del sistema
en dirección X e Y estructural

m
co
e.
nd
re
Ap
Capiteles
ru

Sistema
st

de
Dimensión
on

Cargas
C
de

Separación de Nervios
o

Restricciones en
ad

La Base
j
Ba


31



loseta
Capiteles

Vigas

m
co
e.
nd
re
Ap
ru
st

Columnas Nervios
on

Vigas
C
de
o
ad

Nervios
j
Ba

Columnas

32


1.1.6. Two Way or Ribbed Slab:
maciza o loseta con nervios en una dirección, columnas y vigas. Adicionalmente, puede
darse la condición de considerar volados en ambas direcciones, establecer el tipo de
vinculación en el nivel base, predimensionado de columnas, losa o loseta, nervios y vigas,
definición de diafragma rígido y el sistema de cargas a considerar

Volados de la losa Propiedades del
en dirección X e Y sistema estructural

m
co
e.
nd
re
Ap
Nervios
ru

Sistema
st

de
on

Cargas
C

Dirección de los Nervios
de

Separación de los Nervios
o

Restricciones en
ad

La Base
j
Ba


33



losa Vigas

m
co
e.
nd
re
Ap
ru
st

Columnas Nervios
on
C
de
o
ad

Nervios
j
Ba

Columnas

34


1.2. Import: Importar

Aquí se presenta cada uno de los programas y
tipos de archivos de donde se puede importar la
geometría de un modelo estructural.

Se destaca el uso de archivos .dxf de autocad,
.mdb de ProSteel, .exr de Revit, .e2k de ETABS,

m
entre otros

co
e.
nd
re
Ap
1.3. Export: Exportar.
ru
st
on
C
de

Aquí se presenta cada uno de los programas y
o

tipos de archivos a donde se puede exportar la
ad

geometría, análisis y diseño de un modelo
j

estructural.
Ba

Se destaca el uso de archivos .dxf de autocad,
.mdb de ProSteel, .exr de Revit, .e2k de ETABS,
Perform3D, Access, entre otros

35


1.4. Print Setup: Configuración para Impresión.

Impresoras

Orientación de la

m
Hoja a Imprimir

co
e.
nd
re
Ap
1.5. Print Preview for Graphics: Imprimir una vista preliminar del gráfico.
ru
st
on
C
de
o
j ad
Ba

Gráfico en Vista
Preliminar.

36


1.6. Print Tables: Imprimir Tablas.

Tablas Referentes a los Datos de Entrada.

Tablas Referentes a la Salida del Análisis.

Resumen y Reporte de Datos y Análisis

Tablas Referentes al Diseño en Acero
Tablas Referentes al Diseño en Concreto Armado

Tablas Referentes al Diseño de Vigas Compuestas

m
Tablas Referentes al Diseño de Cerchas “Joist”
“Jois

co
Tablas Referentes al Diseño de Muros de Corte

e.
1.7. Capture DXF File:

nd
A través de esta opción se puede obtener un Archivo .dxf a partir de la imagen que se tiene
en pantalla. re
Ap
ru
st
on
C
de
o
j ad
Ba

Imagen en ETABS Imagen en Autocad (.dxf)

37

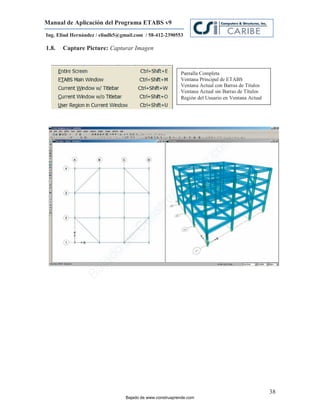

1.8. Capture Picture: Capturar Imagen

Pantalla Completa
Ventana Principal de ETABS
Ventana Actual con Barras de Títulos
Ventana Actual sin Barras de Títulos
Región del Usuario en Ventana Actual

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

38


2. Menú Edit: Edición

Deshacer
Rehacer

Cortar
Copiar
Pegar
Borrar

Adicionar un Modelo Preestablecido

m
Réplicas: Lineal, Radial, Simetrías

co
Editar Datos de Mallas
Editar Información y Datos de Pisos

e.
nd
Editar Planos de Referencia

re Editar Líneas de Referencia
Ap
Unir Puntos
ru

Alinear Puntos, Líneas y Ejes
Mover Puntos, Líneas y Areas
st
on

Expandir y Reducir áreas
Unir Áreas
C

Dividir Muros para Aberturas
de

Dividir Areas
Dividir Areas de Borde
o
ad

Unir Líneas
Dividir Líneas
j
Ba

Extruir Puntos a líneas
Extruir Líneas a áreas

Renumeración Automática

39


2.1. Paste Coordinates: Pegar Coordenadas.

Distancia en X

Distancia en Y

m
co
2.2. Replicate: Réplicas.

e.
nd
2.2.1. Tipo: Lineal. re
Ap

Lineal
ru

Distancia en Y
st
on
C
de

Distancia en X
o
j ad
Ba

Opciones

Número de objetos a generar

Borrar Objetos Originales Seleccionados
para generar la réplica.

40


Ejemplo: Consideremos dos objetos lineales en el plano XY. Se seleccionan los mismos, y
luego seguimos la ruta:

MENU EDIT / REPLICATE / LINEAR

Objetos Lineales

m
co
e.
nd
re
Ap
ru
st
on

Una vez establecida la opción correspondiente, se obtiene lo siguiente:
C
de
o
j ad
Ba

Objetos lineales generados

41

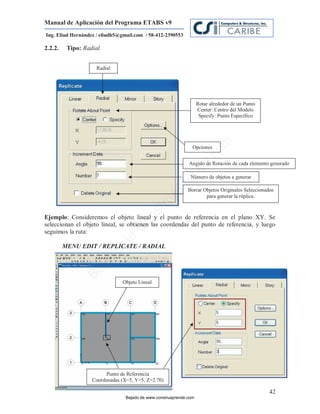

2.2.2. Tipo: Radial.

Radial

Rotar alrededor de un Punto
Center: Centro del Modelo
Specify: Punto Específico

m
Opciones

co
e.
Angulo de Rotación de cada elemento generado

nd
Número de objetos a generar
re Borrar Objetos Originales Seleccionados
Ap
ru
st

Ejemplo: Consideremos el objeto lineal y el punto de referencia en el plano XY. Se
:
on

seleccionan el objeto lineal, se obtienen las coordendas del punto de referencia, y luego
C

seguimos la ruta:
de

MENU EDIT / REPLICATE / RADIAL
o
j ad
Ba

Objeto Lineal

Punto de Referencia
Coordenadas (X=5, Y=5, Z=2.70)

42



m
co
e.
nd
re
Ap
ru
st
on
C

2.2.3. Tipo: Simetría.
de

Simetría
o
j ad
Ba

Simetría alrededor de una Línea
Dada por dos puntos con sus
coordenadas X,Y

Opciones

Borrar Objetos Originales Seleccionados

43


Ejemplo: Consideremos dos objetos lineales y el eje de simetría en el plano XY. Se
seleccionan los objetos lineales, se obtienen las coordenadas del eje de referencia, y luego
seguimos la ruta:

MENU EDIT / REPLICATE / MIRROR

Objetos Lineales

m
co
e.
nd
re
Ap
ru

Eje de simetría (X=10)
st
on
C

de
o
j ad
Ba


44


2.2.4. Tipo: De Piso.

Piso

Seleccionar los pisos donde
se realizará la réplica

m
co
Opciones

e.
nd
re Borrar Objetos Originales Seleccionados
Ap
ru

Ejemplo: Consideremos dos objetos lineales y el eje de simetría en el plano XY. Se
st

seleccionan los objetos lineales, se obtienen las coordenadas del eje de referencia, y luego
on

seguimos la ruta:
C

MENU EDIT / REPLICATE / STORY / INSERT
de
o
j ad
Ba

Modelo original

45



Modelo Modificado con un

m
piso adicional

co
e.
nd
re
Ap
ru
st

2.2.5. Opciones de Réplica
on
C
de
o
j ad
Ba

Esta opción permite previamente seleccionar aquellas propiedades que van a
pertenecer en los elementos generados en la réplica, a partir de los objetos originales

46

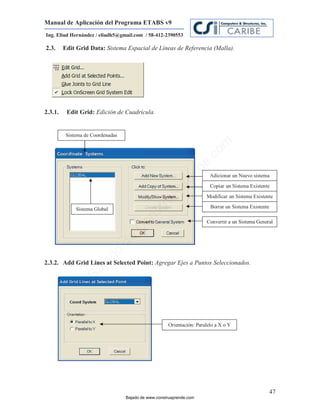

2.3. Edit Grid Data: Sistema Espacial de Líneas de Referencia (Malla).

2.3.1. Edit Grid: Edición de Cuadrícula.

Sistema de Coordenadas

m
co
e.
nd
Adicionar un Nuevo sistema
re Copiar un Sistema Existente
Ap
Modificar un Sistema Existente
ru

Sistema Global Borrar un Sistema Existente
st
on

Convertir a un Sistema General
C
de
o
ad

2.3.2. Add Grid Lines at Selected Point: Agregar Ejes a Puntos Seleccionados.
j
Ba

Orientación: Paralelo a X o Y

47


2.3.3. Glue Joints to Grid lines: Adosar Juntas a Cuadricula de Líneas.
2.3.4. Lock On Screen Grid System Edit: Cerrar la edición en Pantalla de la cuadricula
de Líneas.

2.4. Edit Story Data: Editar Información de Pisos.

m
2.4.1. Edit Story: Editar Pisos (Alturas, Nombres, Condiciones de Similaridad, etc.)

co
e.
Altura de Pisos

nd
cada Piso Maestros
re
Ap
ru
st
on
C
de
o
ad

Etiqueta de Altura Acumulada Definir Pisos
los Pisos de cada Piso Similares
j
Ba

Reestablecer Parámetros Generales

Unidades

48


2.4.2. Insert Story: Insertar Pisos.

Identificación del Piso
Altura del Piso
Número de Pisos

Piso Existente desde el cual se
va a insertar el Nuevo Nivel

m
co
e.
Réplica del Piso Existente

nd
re
Ap
ru
st
on

2.4.3. Delete Story: Borrar Pisos.
C
de
o

Seleccionar el piso o los
ad

pisos a Borrar
j
Ba

49


2.5. Edit Referente Planes: Editar Información de Planos.

Altura (Z) de planos
horizontales de Referencia

m
co
e.
nd
re
Ap
ru
st
on

2.6. Edit Referente Lines: Editar Líneas de Referencia.
C
de
o

Coordenadas X,Y de líneas
ad

de Referencia Verticales
j
Ba

Unidades

50


2.7. Merge points: Tolerancia de Puntos.

Tolerancia establecida para
la cercanía de Puntos

2.8. Aligned Points/Lines/Edges: Alinear Puntos, Líneas y Ejes.

m
co
e.
nd
re Alinear a una determinada Coordenada X
Ap
Alinear a una determinada Coordenada Y
ru

Alinear a una determinada Coordenada Z
st

Alinear a la Línea más cercana
on

Cortar Líneas
C

Extender Líneas
de
o
j ad
Ba

51


2.8.1. Align Points To X, Y or Z Ordinate.

Ejemplo: Consideremos tres líneas en el plano XY. Se seleccionan los nodos de las
centrales, y luego seguimos la ruta:

MENU EDIT / ALIGN POINTS / LINES / EDGES

m
co
e.
nd
re
Ap
ru
st
on
C
de

o
j ad
Ba

Coordenada: Y=8

52


2.8.2. Trim Objects.

Ejemplo: Consideremos dos objetos lineales en el plano XY. Se seleccionan los mismos y
el nodo a partir de donde se quiera eliminar el sobrante, y luego seguimos la ruta:


m
co
e.
nd
re
Ap
Se seleccionan los
elementos y el nodo
ru

correspondiente.
st
on
C

de
o
j ad
Ba

Se elimina el sobrante de la línea desde
el nodo seleccionado hasta intersectarse
con la otra línea seleccionada.

53


2.8.3. Extend Objects.

Ejemplo: Consideremos dos objetos lineales en el plano XY. Se seleccionan los mismos y
el nodo a partir de donde se quiera eliminar el sobrante, y luego seguimos la ruta:


m
co
e.
nd
re
Ap
Se seleccionan los elementos
y el nodo correspondiente a
ru

extender.
st
on
C

de
o
j ad
Ba

Se extiende la línea desde el punto
seleccionado hasta la otra línea también
seleccionada.

54


2.9. Move Points/Lines/Areas: Mover Puntos, Líneas y Areas.

Distancia en X, Y o Z

m
co
2.10. Expand/Shrink Areas: Expandir y acortar áreas.

e.
nd
re
Ap
Distancia a Expandir o
acortar el Area
ru
st
on
C

Ejemplo: Consideremos un área específica perteneciente a un entrepiso. Se selecciona la
de

misma, y luego seguimos la ruta:
o
ad

MENU EDIT/ EXPAND /SHRINK AREAS
j
Ba

Area Definida

55


Una vez establecida esta opción con el valor correspondiente al caso, se obtiene lo
siguiente:

1.00 m

m
co
Se Obtiene un volado de 1.00 m de

e.
manera perimetral

nd
re
Ap
ru
st

2.11. Mesh Areas: Dividir Areas.
on
C
de

Dividir el área considerando los objetos lineales
seleccionados en el Plano Horizontal
o
ad

Dividir el área considerando
j
Ba

un ángulo de rotación entre
los puntos seleccionados

Dividir el área en cuadrados y
Triángulos para un número
específico de partes, A x B

Dividir el área en Cuadrados y Triángulos
tomando en cuenta:

a) Intersección con las Líneas de Grid Visibles.
b) Objetos Punto seleccionados sobre Bordes
c) Intersección con las líneas seleccionadas

56


2.11.1. Cookie Cut at Selected Line Objects (Horiz).

Área
completa

Línea de referencia para hacer la
división del área

m
co
e.
nd
re
Ap
Al seleccionar el área, la línea horizontal y elegir esta opción se tiene lo siguiente…
ru
st
on
C
de
o
j ad
Ba

Área 2

Área 1

57


2.11.2. Cookie Cut at Selected Points at ( ) degrees (Horiz).

Angulo para dividir entre
puntos seleccionados

Área
completa

Puntos Seleccionados.

m
co
e.
nd
re
Ap
Al seleccionar el área, los puntos de referencia y elegir esta opción, se tiene lo siguiente…
ru
st
on

Angulo de 45º (Ejemplo)
C
de
o
j ad
Ba

Las áreas se dividen en 45º cruzando
los puntos seleccionados

58


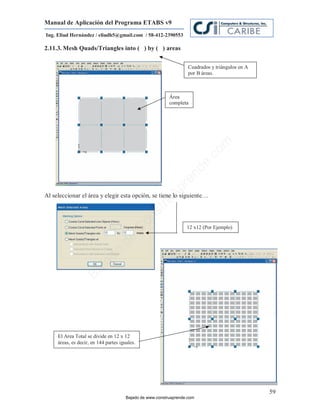

2.11.3. Mesh Quads/Triangles into ( ) by ( ) areas

Cuadrados y triángulos en A
por B áreas.

Área
completa

m
co
e.
nd
re
Ap
Al seleccionar el área y elegir esta opción, se tiene lo siguiente…
ru
st
on

12 x12 (Por Ejemplo)
C
de
o
j ad
Ba

El Area Total se divide en 12 x 12
áreas, es decir, en 144 partes iguales.

59


2.11.4. Mesh Quads/Triangles at
Dividir con Cuadrados y
Triángulos

Área
completa

m
co
e.
nd
re
Ap
Al seleccionar el área y elegir esta opción, se tiene lo siguiente…
ru
st
on

Opción: División tomando en
C

cuenta los Grid, puntos y lineas
de
o
j ad
Ba

El Area Total se divide en 6 áreas
debido a la existencia de 4 ejes en X
y tres en Y

60


¿Por qué generar un Mesh (Discretización) de las Areas?

Es necesario establecer un mesh debido a que la solución de los objetos de área esta basada
en el método de elementos finitos (MEF).

El Método de Elementos Finitos (MEF) se basa en transformar un medio continuo en un
modelo discreto aproximado. Esta transformación se logra generando una Discretización
del Modelo, es decir, se divide el modelo en un número finito de partes denominados
“Elementos”, cuyo comportamiento se especifica mediante un número finitos de
parámetros asociados a puntos característicos denominados “Nodos”. Los Nodos son los
puntos de unión de los elementos con los adyacentes.

Elemento de “Área”

m
co
e.
nd
re
Ap
ru

Nodo
st
on
C

El comportamiento en el interior de cada elemento queda definido a partir del
de

comportamiento de los nodos mediante las adecuadas Funciones de interpolación o
funciones de Forma. El comportamiento de lo que sucede en el interior del cuerpo
o

aproximado, se obtiene mediante la interpolación de valores conocidos en los nodos. Es
ad

por tanto una aproximación de los valores de una función a partir del conocimiento de un
j

número determinado y finito de puntos.
Ba

Desplazamiento
Conocido en el Nodo

61


2.12. Divide Frames: Dividir Líneas.

Número de Elementos

Dividir en la Intersección de
Puntos y Líneas seleccionadas

m
Dividir en la Intersección de las Líneas

co
de Grid (Mallas) Visibles.

e.
nd
re
Ap
ru

2.13. Extrude Points to Lines: Convertir puntos a líneas.
st

2.13.1. Tipo: Lineal.
on
C

Lineal
de
o
j ad
Ba


Número de Elementos.

62


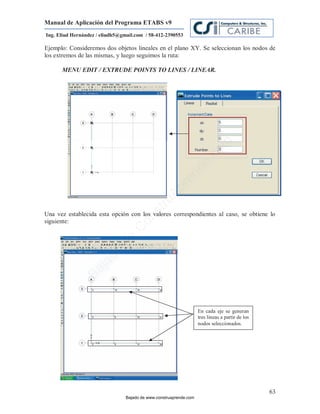

Ejemplo: Consideremos dos objetos lineales en el plano XY. Se seleccionan los nodos de
los extremos de las mismas, y luego seguimos la ruta:

MENU EDIT / EXTRUDE POINTS TO LINES / LINEAR.

m
co
e.
nd
re
Ap
ru
st

Una vez establecida esta opción con los valores correspondientes al caso, se obtiene lo
on

siguiente:
C
de
o
j ad
Ba

En cada eje se generan
tres lineas a partir de los
nodos seleccionados.

63



Radial

Coordenadas del punto alrededor
del cual se quiere rotar para
generar los elementos

Angulo de cada elemento

m
Generado

co
e.
nd
re
Ap
ru
st

Altura total. Número de Elementos.
on
C

Ejemplo: Consideremos dos objetos lineales en el plano XZ. Se seleccionan el nodo
superior de una de ellas, y luego seguimos la ruta:
de

MENU EDIT / EXTRUDE POINTS TO LINES / RADIAL.
o
ad

Coordenadas del
j
Ba

Centro de Rotación

Coordenadas
(X=10, Y= 6, Z= 2.70)

Coordenadas
(X=5, Y=6, Z=2.70)

64


siguiente:

m
Curva de segmentos
rectos generada a partir

co
del nodo original

e.
nd
re
Ap
ru
st
on

2.14. Extrude Lines to Areas: Convertir líneas a Areas.
C

2.14.1. Tipo: Lineal.
de
o

Lineal
j ad
Ba


Número de Elementos.

Borrar Objetos Originales.

65


Ejemplo: Consideremos una línea en el plano XY. Se selecciona la misma y luego
seguimos la ruta:

MENU EDIT / EXTRUDE LINES TO AREAS / LINEAR.

m
co
e.
nd
Objeto Lineal Original
re
Ap
ru
st

on

siguiente:
C
de
o
j ad
Ba

Se generan 6 elementos de
área con un ancho de 1 m c/u
a partir de la línea original.

66



Radial

Coordenadas del punto alrededor
del cual se quiere rotar para
generar los elementos

Angulo de cada elemento

m
Generado

co
e.
Número de Elementos generados.

nd
re
Ap
ru

Borrar Objetos Diferencia de altura para el
st

Originales. último objeto generado
on
C

Ejemplo: Consideremos una línea en el plano XY. Se identifica el punto de referencia, se
selecciona la misma y luego seguimos la ruta:
de

MENU EDIT / EXTRUDE LINES TO AREAS / RADIAL.
o
ad

Coordenadas del
j
Ba

Centro de Rotación

Objeto Lineal Original

Centro de Rotación.
(X=5, Y=6, Z=3)

67


siguiente:

m
co
e.
nd
re
Ap
ru

Se generan 18 elementos de
Area cada 10º tomando
st

como referencia el centro de
on

rotación indicado, a partir
de la línea original.
C
de
o
j ad
Ba

68


3. Menú View: Ver

Vista en 3D
Vista en el plano

Vista en Elevaciones
Vista de Límites del Edificio
Opciones Vista del Edificio

m
Zoom de Ventana

co
Máximo Zoom en Pantalla

e.
Zoom Anterior

nd
Acercar Zoom en un Paso
re
Ap
Alejar Zoom en un Paso
ru

Desplazarse en Pantalla
st

Obtener Medidas de Objetos
on
C

Cambiar Ubicación de Ejes
de

Mostrar sólo lo Seleccionado
Mostrar Todo
o
ad

Guardar la Vista Actual
j
Ba

Mostrar Vistas

Actualizar Ventana
Actualizar Vista

Crear Vista Renderizada

69


3.1. Set 3D View: Vistas en 3D.

Vista en 3D

m
co
e.
Dirección y Ángulos Vista Rápidas

nd
Angulo Horizontal

Angulo Vertical
re
Ap

Angulo de Apertura
ru
st
on
C
de

3.2. Set PlanView: Vistas en el Plano
o
j ad
Ba

Seleccionar el Plano
o Nivel que se
quiere Observar

70


3.3. Set ElevationsView: Vistas en Elevaciones.

Seleccionar la Elevación
que se quiere Observar

Adicionar una Nueva
Elevación

Adicionar una Nueva
Elevación a una Línea
seleccionada
Modif
Modificar una Nueva

m
Elevación Existente

co
Borrar una Nueva
Elevación Existente

e.
nd
re
Ap
ru

3.4. Set Buildings View Limits: Vista de Límites del Edificio.
st
on

Límites de Vista en X e Y
C
de
o
ad

Vista Plana de la Estructura
j

con sus límites
Ba

Ignorar Límites

Rango de Pisos.

71


3.5. Set Buildings View Options:
Opciones de Vistas en Pantalla del Edificio. En este caso, se selecciona aquello que se
desea aplicar y/o observar en pantalla.

m
co
e.
nd
re
Ap
ru
st
on

Ver los colores seleccionando una de las siguientes opciones.
C
de

Objetos.
Secciones.
o

Materiales.
ad

Grupos. (En este Caso se puede elegir el Grupo a observar)
j

Tipo de Diseño.
Ba

Tipo de Miembros.
En impresión de Blanco y Negro.
En impresión a Color.

v Ver Efectos Especiales en Pantalla

Objetos separados.
Objetos en expresión Unifilar.
Eje de los Objetos.
Objetos con Volumen (Considerando la sección de los mismos)

72


Ver los objetos seleccionados en pantalla

Areas de Piso.
Areas de Muros.
Areas de Rampas.
Areas para Aberturas.
Líneas de Columnas
Líneas de Vigas
Líneas de Diagonales.
Líneas para Links.

m
Todas las Líneas Nulas

co
Los Objetos Puntos.
(Si se elige “Invisible” Se ocultan los Nodos en pantalla)

e.
Los Puntos “Link”

nd
re
Ap
ru
st

Ver los objetos seleccionados en pantalla
on
C

Etiquetas de Areas.
de

Etiquetas de Líneas.
Etiquetas de puntos.
o

Secciones asignadas a las áreas
ad

Secciones asignadas a las Líneas
Secciones asignadas a los Link
j
Ba

Ejes locales de las áreas
Ejes locales de las líneas

Etiquetas de Piers.
Etiquetas de Spandrels.
Ejes Locales de los Pier.
Ejes Locales de los Spandrels.

73


Etiquetas de Pisos.
Dimensión de Líneas.
Líneas de Referencia.
Planos de Referencia.
Líneas de Grid.
Líneas secundarias de Grid.
Ejes Globales.
Vínculos.
Resortes

m
co
e.
nd
re
Ap
ru
st
on

Extremos Liberados.
C

Rigidez parcial.
de

Conexiones a Momento
Modificación de Propiedades.
Rótulas No Lineales.
o
ad

Zonas del Panel.
Brazos Rigidos en los Extremos
j
Ba

Desplazamiento “Excentricidades” de juntas
Resortes
Estaciones de Salida.

Diafragmas.
Mallas Internas de Area.
Masas Adicionadas.

74


3.6. Measure: Obtener medidas para (Líneas, Areas y Ángulos).

 En el Caso de una Línea, se marcan los dos puntos de la misma y el programa
refleja la distancia entre ellos, en la parte inferior izquierda de la pantalla.
 En el Caso de un Área, se marcan los puntos del perímetro que la conforman y el
programa refleja el Area Total y el Perímetro correspondiente, en la parte inferior
izquierda de la pantalla.
 En el Caso de un Angulo, se marcan tres puntos y el programa refleja el Angulo
entre las rectas que unen dichos puntos, en la parte inferior izquierda de la pantalla.

3.7. Changes Axes Location: Cambio de Ubicación de Ejes.

m
co
e.
Coordenadas X,Y,Z.
Modificadas

nd
re
Ap
ru
st
on
C

3.8. Create OpenGl View: Crear Vista Renderizada.
de
o
j ad
Ba

Opción para Moverse dentro
del Modelo

75


4. Menú Define: Definir

Propiedades de Materiales
Secciones Tipo Pórtico.
Secciones Tipo Muro, Losa, Deck

Propiedades para Enlaces
Propiedades de Rótulas en Pórticos No Lineales
Diafragmas

m
Grupos

co
Cortes de Sección.

e.
Funciones Tipo Espectrales

nd
Funciones Tipo Histogramas
Hi
re Casos de Carga Estáticas.
Ap
Casos de Análisis utilizando Espectros
ru

Casos de Análisis utilizando Histogramas
st

Casos de Pushover – Estático No Lineal
on

Casos de Secuencia Constructiva
C

Combinaciones de Carga
de

Agregar Combinaciones de Diseño por Defecto
o
ad

Convertir Combinaciones a Casos No Lineales
j

Efectos de Carga Sísmica Especial
Ba

Fuente de masa

76


4.1. Materials Properties: Propiedades de Materiales.

Materiales

Agregar un Nuevo Material

Modificar un Material Existente

Borrar un Material Existente

m
co
e.
nd
4.1.1. Tipo: CONC (Concreto)
re
Ap
ru
st
on
C
de
o
j ad
Ba

Tipo de Material: Isotrópico u Ortotrópico

77


Propiedades para el Análisis

Masa / Volumen
Peso Específico

Módulo de Elasticidad
Coef. De Poisson
Coef. De Dilatación Térmica
Módulo de Corte

m
co
e.
nd
Propiedades para el Diseño

re
Ap
Norma para el Diseño
ru

Calidad del Concreto
st

Calidad del Acero de Refuerzo a Flexión
on

Calidad del Acero de Refuerzo a Corte.
C

Opción de Concreto aligerado.
de

Factor de Reducción de Resist. Al Corte
o
j ad
Ba

78


4.1.2. Tipo: STEEL (Acero)

m
co
e.
nd
re
Ap
ru
st
on
C

Tipo de Material: Isotrópico u Ortotrópico
de
o

Propiedades para el Análisis
j ad
Ba

Masa / Volumen
Peso Específico

Módulo de Elasticidad
Coef. De Poisson
Coef. De Temperatura
Módulo de Corte

79


Esfuerzo Cedente del Acero
Esfuerzo Ultimo del Acero

Costo por Unidad Peso

4.1.3. Tipo: OTHER (Otro)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

80


4.2. Frame Sections: Secciones para Elementos Tipo Pórtico

Lista de Secciones Definidas Importar Secciones

Definir Secciones

Modificar Secciones

m
co
e.
nd
re
Ap
4.2.1. Tipo: I/Wide Flange (Doble T)
ru

Propiedades de la Sección Nombre
st
on
C

Material
de
o
ad

Modificadores de
propiedades
j
Ba

Vista General de la Sección

Outside height (t3): Altura Total.
Top flange width (t2): Ancho del ala superior.
Top flange thickness (tf): espesor del ala superior.
Web thickness (tf): espesor del alma.
Bottom flange width (t2b): Ancho del ala inferior.
Bottom flange thickness (tfb): espesor del ala inferior.

81


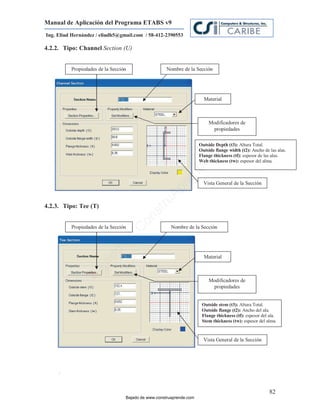

4.2.2. Tipo: Channel Section (U)

Propiedades de la Sección Nombre de la Sección

Material

Modificadores de
propiedades

m
Outside Depth (t3): Altura Total.
Outside flange width (t2): Ancho de las alas.

co
Flange thickness (tf): espesor de las alas.
Web thickness (tw): espesor del alma.

e.
nd
re Vista General de la Sección
Ap
ru

4.2.3. Tipo: Tee (T)
st
on

C
de
o

Material
j ad
Ba

Modificadores de
propiedades

Outside stem (t3): Altura Total.
Outside flange (t2): Ancho del ala.
Flange thickness (tf): espesor del ala.
Stem thickness (tw): espesor del alma.


.

82


4.2.4. Tipo: Angle (L)

Propiedades de la Sección Nombre de la sección

Material

Modificadores de
propiedades

m
Outside vertical leg (t3): Altura del ala vertical.
(t3)

co
Outside horizontal leg (t2): Ancho del ala
Horizontal.

e.
Horizontal leg thickness (tf): espesor del ala

nd
Horizontal.
Vertical leg thickness (tw): espesor del ala
re vertical
Ap
ru

4.2.5. Tipo: Double Angle (2L)
st
on
C

de
o
ad

Material
j
Ba

Modificadores de
propiedades

Outside depth (t3): Altura de alas verticales.
Outside width (t2): Ancho del alas horizontales
(Incluye espacio central).
Horizontal leg thickness (tf): espesor del ala
Horizontal.
Vertical leg thickness (tw): espesor del ala
vertical
Back to Back Distance (dis): Distancia libre
entre alas verticales


83


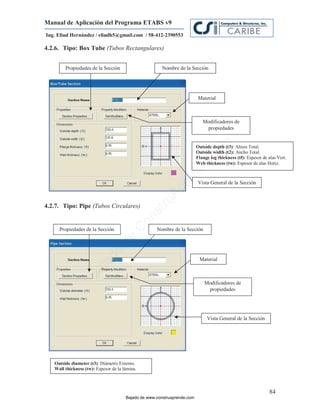

4.2.6. Tipo: Box Tube (Tubos Rectangulares)


Material

Modificadores de
propiedades

m
Outside depth (t3): Altura Total.
(t3)

co
Outside width (t2): Ancho Total.
Flange leg thickness (tf): Espesor de alas Vert.

e.
Web thickness (tw): Espesor de alas Horiz.

nd
Ap
ru

4.2.7. Tipo: Pipe (Tubos Circulares)
st
on

C
de
o
ad

Material
j
Ba

Modificadores de
propiedades


Outside diameter (t3): Diámetro Externo.
Wall thickness (tw): Espesor de la lámina.

84


4.2.8. Tipo: Rectangular (Rectangulares)


Material

Modificadores de
propiedades

m
co
Refuerzo Depth (t3): Altura de la Sección.
(t3):
Width (t2): Ancho de la Sección.

e.
nd
Ap
ru
st
on
C

Diseño Tipo Viga
de

Recubrimiento en el Tope de la Sección.
o
ad

Recubrimiento en la parte baja de la Sección.
j
Ba

Refuerzo para Vigas Dúctiles: Permite
colocar el refuerzo real a flexión de la
sección en los extremos de la viga, a fin de
verificar los requisitos de ductilidad
requerida asociado a un desempeño
sismorresistente. Es decir, Diseño por
Capacidad (ND3)

Top Left: Refuerzo Arriba en el Extremo izquierdo
de la Viga
Top Right: Refuerzo Arriba en el Extremo Derecho
de la Viga
Bottom Left: Refuerzo Abajo en el Extremo
izquierdo de la Viga
Bottom Right: Refuerzo Abajo en el Extremo
Derecho de la Viga

85


Esquema de Disposición de Aceros Reales a Flexión

As (Top-Left) As (Top-Right)
A B

A B

m
As (Bottom-Left) As (Bottom-Right)

co
e.
nd
Sección A-A
As (Top-Left)
re
Ap
ru
st
on

As (Bottom-Left)
C
de
o

Sección B-B
j ad
Ba

As (Top-Right)

As (Bottom-Right)

86


Diseño Tipo Columna

Configuración: Rectangular o Circular.

Refuerzo lateral:
Ties (Ligaduras), Spiral (Zunchos)

Recubrimiento al Centro de la barra.

m
Numero de Barras alrededor de la Dirección 3
Dire

co
Numero de Barras alrededor de la Dirección 2

e.
nd
Diámetro de la Barra en las Caras de la Columna.
Diámetro de la Barra de Esquina en las Caras de
rela Columna.
Ap
Check: Refuerzo a Revisar a partir de la
ru

configuración preestablecida
Design: Refuerzo a diseñar a partir de la
st

on
C
de
o
ad

Es importante destacar que el diámetro
j
Ba

de la barra sólo se toma en cuenta si se
utiliza la opción “Be Checked”, es
decir, si se va a chequear la sección con
el acero de refuerzo indicado.

87


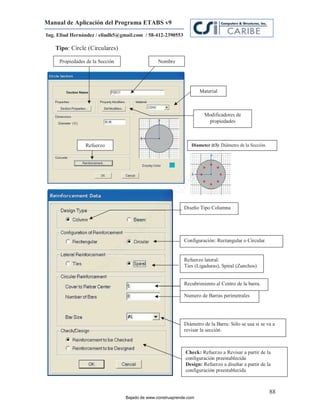

Tipo: Circle (Circulares)

Propiedades de la Sección Nombre

Material

Modificadores de
propiedades

m
Refuerzo Diameter (t3): Diámetro de la Sección.
(t3):

co
e.
nd
re
Ap
ru

Diseño Tipo Columna
st
on
C
de

Configuración: Rectangular o Circular.
o
ad

Refuerzo lateral:
Ties (Ligaduras), Spiral (Zunchos)
j
Ba

Recubrimiento al Centro de la barra.

Numero de Barras perimetrales

Diámetro de la Barra: Sólo se usa si se va a
revisar la sección.


88


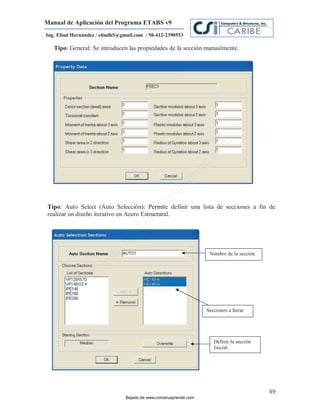

Tipo: General: Se introducen las propiedades de la sección manualmente.

m
co
e.
nd
re
Ap
ru

Tipo: Auto Select (Auto Selección): Permite definir una lista de secciones a fin de
:
st

realizar un diseño iterativo en Acero Estructural.
on
C
de
o

Nombre de la sección
j ad
Ba

Secciones a Iterar

Definir la sección
Inicial.

89


Tipo: SD (Diseñador de Secciones): Permite dibujar y definir secciones de cualquier
forma geométrica, tanto en concreto armado como de acero. Es posible incluir de manera
arbitraria los aceros de refuerzo (cabillas9, o bien, combinación de secciones.


Material

Tipo de Diseño:

No Check/Design: Sección sólo para análisis

m
General Steel Section: Sección general de Acero.

co
Concrete Columna: Columna de Concreto Armado.

e.

nd
re
Ap
ru

Acceso al generador de
secciones
st
on

Plantilla cuadriculada para generar
C

cualquier sección destinada al análisis y
de

diseño estructural.
o
j ad
Ba

Menú e Iconos en pantalla
Unidades

90


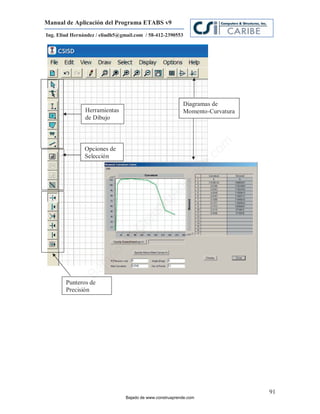

Diagramas de
Herramientas Momento-Curvatura
de Dibujo

m
Opciones de

co
Selección

e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Punteros de
Precisión

91


Opciones de Zoom y
Movimiento. Diagramas de
Interacción

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

92


Tipo: Nonprismatic (No Prismática):

Variación EI22

IOFF

m
L

co
JOFF
Variación EI33

e.
nd
re
Ap
ru
st

Absolute Variable Absolute
on
C
de

IOFF L
o

JOFF
jad

Donde:
Ba

 Absolute: La distancia se mantiene fija independientemente de la longitud del
objeto lineal, es decir, mantiene un valor absoluto fijo.
 Variable: La distancia varía en función de la longitud total del objeto lineal y de las
distancias absolutas definidas en el elemento..

L total = IOFF + L + JOFF

Nota: Si se define sólo una longitud absoluta, las dos restantes se modifican
manteniendo su proporcionalidad definida inicialmente

93


En relación a la variación de inercias EI33 y EI22, se tiene que:

 Linear: Variación lineal. El valor de EI33 varía linealmente a lo largo de la
longitud del segmento.
 Parabolic: Variación Parabólica. El valor de varía linealmente a lo largo
de la longitud del segmento.
 Cubic: Variación Parabólica. El valor de varía linealmente a lo largo de
la longitud del segmento.

Nota: Para EI22 aplica de igual manera.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

94


4.3. Wall/Slab/Deck Sections: Secciones para Muros, Losas y Sofitos Metálicos (Deck).

Tipo de área

Modificar o mostrar una sección

Borrar una Sección

m
co
4.3.1. Tipo Deck Sections:

e.
nd
Elemento de área Tipo Membrane, que transmite sus acciones en una sola dirección por
,
ancho tributario a sus elementos de apoyo.
re
Ap
Concreto Vaciado con encofrado colaborante
ru
st
on

C
de
o
ad

Geometría
j
Ba

Material

Conectores de Corte

Peso de la Lámina
Por unidad de área

Modificar
Propiedades

95


Lámina Metálica

Geometría

m
Material

co
Espesor de la lámina

e.
nd
re Peso de la
Ap
Lámina
ru
st
on

Modificar
C

Propiedades
de
o
j ad
Ba

96


Concreto Vaciado sin encofrado colaborante


Geometría

m
Material
Material

co
e.
nd
Conectores de Corte
re
Ap
ru
st
on
C

Modificar
Propiedades
de
o
j ad
Ba

97


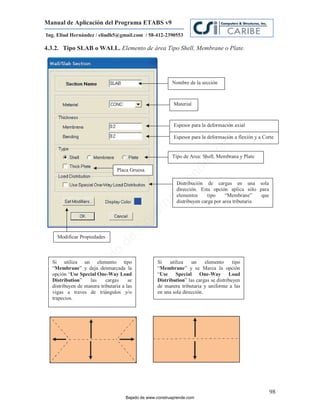

4.3.2. Tipo SLAB o WALL. Elemento de área Tipo Shell, Membrane o Plate.


Material

Espesor para la deformación axial

Espesor para la deformación a flexión y a Corte

m
co
Tipo de Area: Shell, Membrana y Plate

e.
Placa Gruesa.

nd
re
Distribución de cargas en una sola
dirección. Esta opción aplica sólo para
Ap
elementos tipo “Membrane” que
distribuyen carga por area tributaria
ru
st
on
C

Modificar Propiedades
de
o
ad

Si utiliza un elemento tipo Si utiliza un elemento tipo
“Membrane” y deja desmarcada la
” “Membrane” y se Marca la opción
j
Ba

Use
opción “Use Special One-Way Load “Use Special One-Way Load
Distribution”” las cargas se Distribution” las cargas se distribuyen
distribuyen de manera tributaria a las de manera tributaria y uniforme a las
vigas a traves de triángulos y/o en una sola dirección.
trapecios.

98


Elemento Tipo Membrane.

3 CARACTERISITICAS.

Elementos de área de tres o cuatro nodos. En cada
2 Nodo se obtienen 2 grados de libertad con
U2
deformación U1 y U2 en el plano del elemento, es
1 decir, el desplazamiento perpendicular a su plano
U1
U3 y las rotaciones R1 y R2 están liberadas (No
hay Momentos). La matriz de rigidez de un
elemento Tipo membrana esta en función del
módulo de elasticidad y de su área.

Si se discretiza (Mesh) un área de membranas y se

m
les aplican cargas que generen deformaciones

co
perpendiculares a su plano, se obtiene un
mecanismo. Debido a ello, en cada nodo generado

e.
de una discretización, deberá existir un elemento

nd
de apoyo a fin de limitar dichas deformaciones. En
el caso del programa ETABS, si a un área definida
tipo re
membrana se le aplican cargas
Ap
perpendiculares a su plano, automáticamente se
transforma su matriz de rigidez a un elemento tipo
ru

Shell a fin de mantener el equilibrio.
st

Si se discretiza (Mesh) un área de membranas y se
on

les aplican cargas que generen deformaciones
únicamente en su plano, las mismas son estables,
C

debido a que se obtienen deformaciones en sus
de

ejes locales U1 y U2 donde hay una rigidez
definida.
o
ad

Se pueden utilizar para modelar losas simplemente
apoyadas sobre vigas y/o correas bajo cargas
j
Ba

perpendiculares a su plano, donde la transmisión
de dichas cargas a las mismas se hace a través del
método de área tributaria.

Si la cargas (Ton/m2) perpendiculares al plano se
distribuyen en un sólo sentido se obtienen cargas
uniformes en las vigas, pero si se distribuyen en
dos sentidos se obtienen cargas de forma
triangular y/o trapezoidal, dependiendo de la
forma geométrica de la losa.

Se Pueden Utilizar para Analizar y diseñar Muros
de Concreto Armado o Planchas Metálicas
sometidas a un régimen de cargas en su plano.
Los vínculos deben ser articulaciones.

99


Elemento Tipo Plate.
3 CARACTERISTICAS.

Elementos de área de tres o cuatro nodos. En
U3 cada Nodo se obtienen 3 grados de libertad
2 R2 con deformación (Traslación U3 perpendicular
al plano y dos rotaciones R1 y R2). Es decir,
1 los desplazamientos en su plano U1 y U2 están
R1
liberados. La matriz de rigidez de un elemento
Tipo Plate esta en función del módulo de
elasticidad y de las inercias.

Carga (Ton/m2) Si se discretiza (Mesh) un área de plates y se
les aplica cargas que generen deformaciones
en su plano se genera un mecanismo. Debido

m
a ello, en cada nodo generado de una
discretización deberá existir un elemento de

co
apoyo, a fin de limitar dichas deformaciones.

e.
nd
Si se discretiza (Mesh) un área de plates y se
les aplica cargas que generen deformaciones
re
únicamente perpendiculares a su plano, las
mismas son estables, debido a que se obtienen
Ap
deformaciones en sus ejes locales U3, R1 Y R2
ru

donde hay una rigidez definida.
st

Se pueden utilizar para Modelar, analizar y
on

diseñar losas macizas bajo cargas
perpendiculares a su plano, a través del
C

método de elementos finitos.
de
o
j ad
Ba

Deformada a
Flexión y Corte
Se presenta un mecanismo
ante cargas en su plano.
Ocurre un desplazamiento
sin rigidez.

Carga (Ton)

100


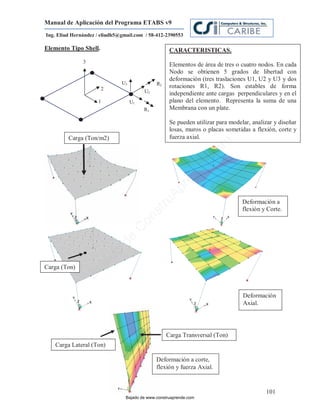

Elemento Tipo Shell. CARACTERISTICAS.
3
Elementos de área de tres o cuatro nodos. En cada
Nodo se obtienen 5 grados de libertad con
deformación (tres traslaciones U1, U2 y U3 y dos
U3 R2
2 rotaciones R1, R2). Son estables de forma
U2 independiente ante cargas perpendiculares y en el
1 U1 plano del elemento. Representa la suma de una
R1 Membrana con un plate.

Se pueden utilizar para modelar, analizar y diseñar
losas, muros o placas sometidas a flexión, corte y
Carga (Ton/m2) fuerza axial.

m
co
e.
nd
re
Ap

Deformación a
ru

flexión y Corte.
st
on
C
de
o
ad

Carga (Ton)
j
Ba

Deformación
Axial.

Carga Transversal (Ton)
Carga Lateral (Ton)

Deformación a corte,
flexión y fuerza Axial.

101


Formulación Shell Fina ("Kirchoff Thin Shell Formulation"):

Dependiendo de la relación espesor/longitud de la estructura, la deformación a
cortadura puede ser despreciable en comparación con la deformación a flexión. Este es
el caso si la relación anterior es menor de 0.05 (es decir, 5%). Esto significa que la
longitud de la estructura es 20 veces mayor que espesor, por tanto la pieza es
relativamente fina, es decir:

Si L/T > 20, entonces usar elementos Shell Finos

(Donde: L = longitud global del elemento de area, T = espesor del elemento)

La formulación de Kirchoff fue creada para los casos donde la deformación a corte es
despreciable, lo cual permite un ahorro importante de tiempo y esfuerzo de cálculo.

Formulación Shell Gruesa ("Mindlin Thick Shell Formulation"):
Mindlin Formulation"):

m
co
Se aplica en el caso de elementos Shell de espesor considerable donde la deformación

e.
a corte no se puede despreciar en comparación con la deformación a flexión.

nd
Si L/T < 20, entonces usar elementos Shell Gruesos
re
Ap
Tensiones de Membrana y de Flexión en elementos SHELL FINOS:
ru

("top face
Los elementos SHELL tienen una cara superior ("top face") y una inferior ("bottom face").
st

Por lo general las tensiones en la cara superior son diferentes a las tensiones en la
cara inferior, salvo que la estructura trabaje con cargas axiales puras (es decir, fuerzas
on

de membrana puras). En flexión pura, tensiones en la cara superior e inferior son
C

exactamente iguales en magnitud, pero tienen sentido diferente: una cara trabaja a
compresión y la otra a tracción. Las tensiones en elementos SHELL FINOS (Teoría de
de

Kirchoff) se pueden descomponer en tensiones membrana y en tensiones de flexión
(las tensiones de cortadura se desprecian ya que el espesor del elemento es pequeño
o

comparado con las otras dimensiones del elemento),
j ad
Ba

102


4.4. Frame Nonlinear Hinges Properties: Propiedades de Rótulas en Pórticos No
Lineales.

Agregar una Nueva Propiedad

m
co
e.
nd
Ejemplo: Rótula a Flexión Pura.
re
Ap
ru
st
on
C
de
o
j ad
Ba

103


CASO 1: Se especifica que los valores de Momento Cedente y la Rotación Cedente los
determine el programa en base a la sección establecida de acero o concreto con sus barras
de refuerzo tal como se muestra en la figura.

Parámetros para el Control de Desplazamiento en términos de
Momentos y Rotaciones, para una rótula de Momento M3 en una Viga

Gráfica.

m
co
Factor de Escala

e.
para Momentos y
Cedentes.

nd
re
Ap
Momento y Rotación
Cedentes determinados
ru

por el programa.
st
on

Criterios Aceptables
C

establecidos para la
rotación y/o curvatura
de

plástica.
o
ad

En este caso el valor de Escala “SF” que utiliza el programa son los Momentos y
j

Rotaciones Cedentes que determina internamente. En el caso práctico, si el usuario posee el
Ba

diagrama de Momento-Rotación de la sección lo que debe hacer es dividirlo entre My y y
e ingresar los valores resultantes.

Mu M/My Mu/My
M

My 1

Mr Mr/My

y u  0 u/y y

104


CASO 2: Se especifica que el valor del Momento Cedente lo determine el programa en
base a la sección establecida de acero o concreto con sus barras de refuerzo, y se asume que
la rotación cedente sea igual a 1.00, tal como se muestra en la figura.

Gráfica.

Factor de Escala
para Momentos y
Cedentes.

m
co
Momento Cedente

e.
determinado por el

nd
programa.

re
Ap
ru
st
on
C

Rotación Cedente Unitaria
de

En este caso los valores de Escala “SF” que utiliza el programa son el Momento Cedente
o

determinado internamente y la rotación cedente con valor igual a 1.00. En el caso práctico,
ad

Momento
si el usuario posee el diagrama de Momento-Rotación de la sección lo que debe hacer es
j

dividir los momentos entre My y a las rotaciones restarle y e ingresar los valores
Ba

resultantes.

Mu M/My Mu/My
M

My 1

Mr Mr/My

y u  0 uy y

105


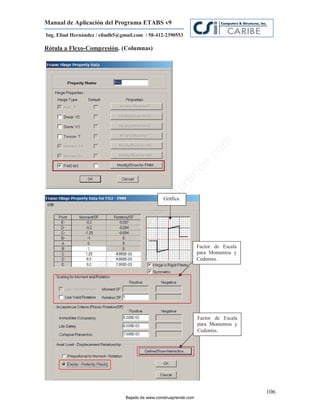

Rótula a Flexo-Compresión. (Columnas)

m
co
e.
nd
re
Ap
Gráfica.
ru
st
on
C
de

Factor de Escala
para Momentos y
o
ad

Cedentes.
j
Ba

Factor de Escala
para Momentos y
Cedentes.

106


Configuración para el
Diagrama de
interacción de la
Columna.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

107


4.5. Diaphragms: Diafragmas.

Agregar un Nuevo Diafragma

Mostrar un Diafragma existente

Borrar un Diafragma existente

m
co
e.
nd
re
Ap
ru

Nombre del Diafragma
st
on
C

Tipo: Rígido o Semi-rígido
de
o
j ad
Ba

El Diafragma Rígido se aplica cuando en un plano horizontal los elementos (Losas y Vigas)
que conforman la estructura poseen en conjunto una rigidez muy significativa en términos del
modelo que se está analizando, obteniéndose un comportamiento general como cuerpo rígido en
el plano, referido a un centro de masas. La rigidez para un diafragma rígido esta condicionada a
la disposición y configuración geométrica del sistema. Al aplicar un diafragma rígido se limitan
las deformaciones axiales y se permiten sólo tres grados de libertad (Ux, Uy y RZ) en la Planta.

El Diafragma Semirígido o Flexible se aplica cuando en un plano horizontal los elementos
(Losas y Vigas) que conforman la estructura No poseen la rigidez suficiente para comportarse
como un cuerpo rígido en el plano, es decir, al aplicar cargas se obtienen deformaciones
relativas (Axiales) significativas. En este caso, el programa trabaja con la rigidez real del
conjunto.

108


4.6. Section Cut: Corte de Sección.

Cuando se aplica un “section cut” en un grupo determinado, se obtienen las resultantes para
el régimen de cargas actuantes en dicho grupo


Grupo

Criterio de Suma global

m
co
e.
nd
re
Angulo de orientación respecto al eje Local 1
Ap
ru
st
on

4.7. Response Spectrum Functions: Funciones Espectrales.
C
de
o
j ad
Ba

Agregar un Espectro desde un archivo

Agregar un Espectro Preestablecido

Modificar un Espectro existente

Borrar un Espectro existente

Espectros Cargados

109


Tipo: Add Spectrum from File (Agregar un espectro desde un archivo.txt)

Buscar el Archivo Nombre

Frecuencia vs Aceleración

Período vs Aceleración

m
co
Convertir a Definido por el usuario Dirección del archivo

e.
nd
Ver el Archivo

re
Ap
ru
st
on
C
de
o
ad

Mostrar Gráfico
j
Ba

Si se escoge la opción “Convert to User Defined” los datos del archivo.txt se agregan de
manera permanente al modelo, tal como se muestra a continuación.

110


Período vs Aceleración

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

111


4.8. Time History Functions: Funciones Tiempo-Historia

Agregar un Nueva Función desde un Archivo

Agregar un Nueva Función

m
co
e.
nd
Parámetros re
Ap

Tabla de
ru

Valores
st
on
C
de
o
j ad
Ba

Grafica de
la Función

112


4.9. Static Load Cases: Casos de Carga Estáticas.

Multiplicador
de peso propio

Agregar un Nuevo Caso

Modificar un Caso Exist.

Modificar Carga Lateral
Borrar un Caso Exist.

m
co
Carga Tipo

e.
Carga Lateral

nd
Automática

re
Ap
Nota: En este caso sólo se incorpora un factor multiplicador del peso propio igual o mayor
a 1.00 en el caso “PP” tipo DEAD. Los demás casos deben tener “0” en el “Self Weight
ru

Multiplier” para no contemplar el peso propio otra vez.
st
on

Para el caso de carga SXE tipo QUAKE “Sismo Estático en X”, se tienen diversas
C

opciones:
de

1) Seleccionar alguna de las Normas Preestablecidas (IBC2000, IBC2003, NEHRP 97,
UBC 97, BOCA 96, ETC). En esta opción se Definen los parámetros de las normas
o
ad

para la aplicación de cargas sísmicas estáticas.
j
Ba

2) User Coefficient: En esta opción se Aplican coeficientes para la carga sísmica
estática

3) User Loads: En esta opción se Aplican directamente las cargas por piso.

113


CASO1: Para la Norma UBC-97 como ejemplo, Se tiene:

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Dirección y Excentricidades

Factor de Excentricidad
aplicado a los diafragmas

Redefinir Excentricidades para
cada diafragma.

Estimación del período de la
estructura

114


Rango de pisos a considerar
para la estimación de la altura
de la estructura.

Factor “R” de reducción de
respuesta

Coeficientes Sísmicos

m
Tipo de Suelo

co
Factor de Zona Sísmica

e.
nd
Factor “Ca”
re
Factor “Cv”
Ap
ru

Factor de la fuente Cercana.
st
on
C
de
o
j ad
Ba

Factor de Importancia.

115


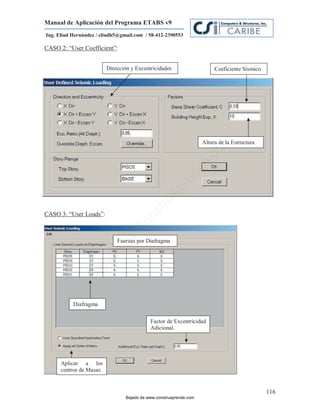

CASO 2: “User Coefficient”:

Dirección y Excentricidades Coeficiente Sísmico

Altura de la Estructura

m
co
e.
nd
re
Ap
ru
st

CASO 3: “User Loads”:
on
C
de

Fuerzas por Diafragma
o
j ad
Ba

Diafragma

Factor de Excentricidad
Adicional.

Aplicar a los
centros de Masas

116


4.10. Response Spectrum Cases: Casos espectrales.




Casos Sísmicos

m
co
e.
nd
Nombre
re
Ap
% de Amortiguamiento
ru
st

Método de Combinación Modal:
on

CQC: Combinación Cuadrática Completa
SRSS: Raíz Cuadrada de valores al Cuadrado
C
de

Método de Combinación Direccional
o
j ad
Ba

Asignación del Espectro

Factor de Escala (Aceleración de gravedad)

U1: Dirección X
U2: Dirección Y
U3: Dirección Z

Angulo de Excitación

% global de Excentricidad por planta.
Reescribir Excentricidades: Definir Excentricidad
en Longitud por Diafragma.

117


Si se escoge la opción “Overrides Eccentricities” se tiene lo siguiente:

Reescribir Excentricidades: Definir Excentricidad
en Longitud por Diafragma.

Excentricidad en Longitud en el diafragma
seleccionado.

Piso Diafragma
(TIPO)

m
co
e.
Método de Combinación Modal “CQC”: Combinación Cuadrática Completa

nd
re
Ap
ru
st
on

En esta expresión: r representa una determinada respuesta al movimiento sísmico en una
dirección definida; r y son las respuestas en cada modo i y j a ese movimiento
C

sísmico, las cuales deben tomarse con el signo asociado a la forma modal; ω , y ω
de

son las frecuencias de los respectivos modos; ξ, es el coeficiente de amortiguamiento
modos
respecto del crítico, el cual debe tomarse igual a 5% (caso típico). Nótese que en la
o
ad

expresión anterior N está representando el número de modos utilizado en la combinación,
y no el número de pisos de la edificación.
j
Ba

Para el caso de sistemas con frecuencias bien separadas entre sí, este criterio de
combinación tiende al clásico dado por la raíz cuadrada de la suma de los cuadrados
“SRSS” de cada máximo modal.

118


4.11. Time History Cases: Casos Tiempo-Historia




Casos

m
co
e.
nd
Nombre

Tipo de Análisis re Amortiguamiento
Ap
modal
ru
st
on
C
de
o
ad

Comenzar desde
un caso previo
j
Ba

Parámetros
Función

Tipo de Carga:
Aceleración o
Caso de Carga

119


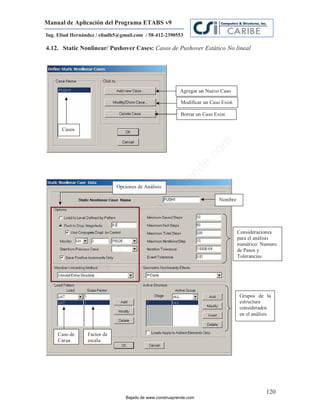

4.12. Static Nonlinear/ Pushover Cases: Casos de Pushover Estático No lineal




Casos

m
co
e.
nd
Opciones de Análisis re
Ap
Nombre
ru
st
on
C

Consideraciones
para el análisis
de

numérico: Numero
de Pasos y
o

Tolerancias
j ad
Ba

Grupos de la
estructura
considerados
en el análisis

Caso de Factor de
Carga escala

120


Definición debido a un Patrón
de Cargas
Magnitud del desplazamiento
máximo.

Monitor: Se utiliza para indicar
la dirección de análisis (Ux, Uy,
Uz, Rx, Ry, Rz). A la derecha se
especifica el nodo y el nivel a
monitorear en el análisis.

m
Especificar si se inicia el análisis
desde un caso previo gravitacional

co
e.
Método de descarga de la
desc

nd
estructura:
.- Descargar toda la Estructura
re .- Aplicar redistribución local
Ap
.- Utilizar la rigidez secante.
ru
st

Nodo a Monitorear en el
on

análisis
C
de

Ux
o
j ad
Ba

121


4.13. Load Combinations: Combinaciones de Carga.

Agregar una Nueva Combinación

Modificar una Combinación Exist.

Borrar una Combinación Exist.

m
co
e.
nd
Combinaciones
re
Ap
ru

Cuadro de Definición de una Combinación.
Combinación.
st
on
C
de

Nombre de la Combinación
o
ad

Tipo de Combinación
j
Ba

Factores de
mayoración

Casos de Carga
ADD: Suma Algebraica
ENVE: Envolvente.
ABS: Valores Absolutos.
SRSS: Raíz Cuadrada de la suma de Valores al
Cuadrado

122


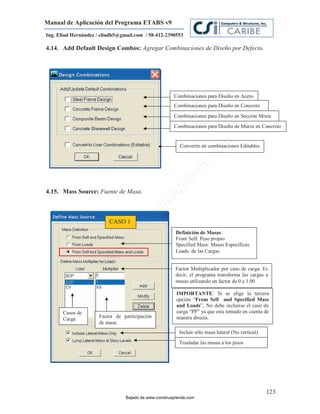

4.14. Add Default Design Combos: Agregar Combinaciones de Diseño por Defecto.

Combinaciones para Diseño en Acero
Combinaciones para Diseño en Concreto
Combinaciones para Diseño en Sección Mixta
Combinaciones para Diseño de Muros en Concreto

m
Convertir en combinaciones Editables

co
e.
nd
re
Ap
4.15. Mass Source: Fuente de Masa.
ru
st
on

CASO 1
C

Definición de Masas:
From Self: Peso propio
de

Specified Mass: Masas Específicas.
Loads: de las Cargas
o
ad

Factor Multiplicador por caso de carga. Es
j
Ba

decir, el programa transforma las cargas a
masas utilizando un factor de 0 a 1.00

IMPORTANTE: Si se elige la tercera
opción “From Self and Specified Mass
and Loads”, No debe incluirse el caso de
Casos de carga “PP” ya que esta tomado en cuenta de
Factor de participación manera directa.
Carga
de masa.
Incluir sólo masa lateral (No vertical)
Trasladar las masas a los pisos

123


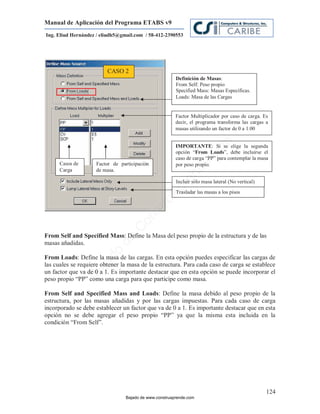

CASO 2
Definición de Masas:
From Self: Peso propio
Specified Mass: Masas Específicas.
Loads: Masa de las Cargas

Factor Multiplicador por caso de carga. Es
decir, el programa transforma las cargas a
masas utilizando un factor de 0 a 1.00

m
IMPORTANTE:
IMPORTANTE: Si se elige la segunda
opción “From Loads”, debe incluirse el
From Loads”,

co
caso de carga “PP” para contemplar la masa

e.
Casos de Factor de participación por peso propio.
Carga de masa.

nd
Incluir sólo masa lateral (No vertical)
re
Ap
Trasladar las masas a los pisos
ru
st
on
C

From Self and Specified Mass: Define la Masa del peso propio de la estructura y de las
Mass:
de

masas añadidas.
o

From Loads: Define la masa de las cargas. En esta opción puedes especificar las cargas de
:
ad

las cuales se requiere obtener la masa de la estructura. Para cada caso de carga se establece
j

un factor que va de 0 a 1. Es importante destacar que en esta opción se puede incorporar el
Ba

peso propio “PP” como una carga para que participe como masa.

From Self and Specified Mass and Loads: Define la masa debido al peso propio de la
estructura, por las masas añadidas y por las cargas impuestas. Para cada caso de carga
incorporado se debe establecer un factor que va de 0 a 1. Es importante destacar que en esta
opción no se debe agregar el peso propio “PP” ya que la misma esta incluida en la
condición “From Self”.

124


5. Menú Draw: Dibujar

Seleccionar Objetos
Redibujar Objetos

Dibujar Objetos Puntos
Dibujar Objetos Líneas
Dibujar Objetos Áreas

Definir el Desarrollo de Elevaciones.

m
Dibujar una sección de corte.

co
Dibujar dimensión de Líneas y Ejes.

e.
Dibujar un Punto de referencia.

nd
Opciones de Precisión.
re
Ap
5.1. Draw Line Objects: Dibujar Objetos Líneas
ru
st
on
C
de
o
ad

5.1.1. Draw Lines (Plan, Elev, 3D):
j
Ba

Dibujar líneas en Plantas, Elevaciones y 3D a partir de dos puntos o dos nodos.

Tipo de Línea.
Tipo de Sección
Juntas articuladas o empotradas
Distancia perpendicular al plano

Control del Dibujo:
Nada.
Paralela a X
Paralela a Y
Paralela a un ángulo
Longitud Fija
Longitud Fija y un ángulo
Distancia en X e Y

125


Punto 2
Se marca el Punto 1 y
luego el punto 2.

Punto 1

m
co
e.
nd
re
Ap
Punto 2
L 1) Se marca el punto 1
ru

2) Se selecciona la opción en Drawing
st

Angulo Control Type.
on

3) Se especifica la longitud del elementos
y el ángulo respecto a X
C

Punto 1 4) Se hace click en pantalla y se dibuja la
de

linea.
o
j ad
Ba

Punto 2

dy 1) Se marca el Punto 1
2) Se selecciona la opción en Drawing
Control Type.
dx Punto 1
3) Se especifican las longitudes dx y dy
4) Se hace click en pantalla y se dibuja la
línea.
5)

126


5.1.2. Create Lines in Region or at Clicks (Plan, Elev, 3D):
Dibujar líneas en una región (grid) haciendo un clic (Plantas, Elevaciones y 3D)

Tipo de Línea.
Tipo de Sección
Distancia perpendicular al plano

m
co
Se marca con el puntero la Línea de Grid

e.
y se dibuja automáticamente el elemento

nd
en el plano XY.
re
Ap
ru
st
on
C
de
o
j ad
Ba

127


5.1.3. Create Columns in Region or at Clicks (Plan):
Dibujar Columnas en una región (grid) haciendo un clic (Plantas)

Tipo de Sección
Orientación del Eje Local.

Excentricidad en X
Excentricidad en Y

m
co
e.
nd
re
Ap
Se marca con el puntero la intersección
ru

de las líneas del Grid y se dibuja
automáticamente el elemento Vertical
st

“Columna”
on
C
de
o
j ad
Ba

Vista de la Columna en el Espacio.

128


5.1.4. Create Secondary Beams in Region or at Clicks (Plan):
Dibujar Vigas Secundarias en una región (grid) haciendo un clic (Plantas)

Opción 1:

Tipo de Sección
Tipo 1: Número de Vigas
Número de Vigas secundarias

Orientación:
Paralelo a X o Tangente

m
Paralelo a Y o radial

co
Perpendicular al eje más cercano

e.
Opción 2:

nd
re Tipo de Sección
Ap
ru

Tipo 2: Máximo Espaciamiento
st

Espaciamiento máximo
on
C

Orientación:
Paralelo a X o Tangente
de

Paralelo a Y o radial
Perpendicular al eje más cercano
o
j ad
Ba

Se marca con el puntero en el espacio
3 Vigas secundarias acotado por las líneas del Grid y se
paralelas a Y dibujan automáticamente las vigas
secundarias en la dirección seleccionada.

Ejemplo de un espacio acotado por
las líneas del Grid.

2 Vigas secundarias
paralelas a X

129


5.1.5. Create Braces in Region:
Dibujar Arriostramientos en una región (grid) haciendo un click (Elevaciones)

 Bracing X: (Cruz de San Andrés)

Tipo de Sección
Tipo X: Cruz de San Andrés

m
co
e.
 Bracing Inverted V: (V Invertida)

nd
re
Ap
Tipo de Sección
ru

st

Tipo inverted V: V Invertida
on

Excentricidades:
C

Centro, Izquierda y Derecha
de
o
ad

 Bracing V: (V)
j
Ba

Tipo de Sección
Tipo V: V

Excentricidades:
Centro, Izquierda y Derecha

130


 Bracing Eccen Back: (Diagonal hacia la Izquierda)

Tipo de Sección
Tipo Eccen Back: Diag. Hacia la Izquierda

Excentricidades:
Izquierda y Derecha

 Bracing Eccen Forward: (Diagonal hacia la Derecha)

m
co
Tipo de Sección

e.

nd
Tipo Eccen Forward: Diag. Hacia la Derecha

re Excentricidades:
Izquierda y Derecha
Ap
ru
st
on

Tipo “V” Tipo “Eccen Forward” Se marca con el puntero en el
C

espacio acotado por las líneas del
Grid y se dibujan automáticamente
de

los arriostramientos de acuerdo al
tipo seleccionado.
o
j ad
Ba

Tipo “Eccen Back”

Tipo “X”

Ejemplo de un espacio acotado
Tipo “V-Invertida”
por las líneas del Grid.

131


5.2. Draw Area Objects: Dibujar Objetos Areas.

m
5.2.1. Draw Areas (Plan, Elev, 3D):

co
Dibujar Areas en Plantas, Elevaciones y modelo 3D a partir de tres puntos o mas puntos.

e.
nd
Tipo de Sección
re Orientación del Eje local
Ap
Control del Dibujo:
ru

Nada.
Paralela a X
st

Paralela a Y
on

Longitud Fija
C

Distancia en X e Y
de
o
j ad
Ba

Punto 4 Punto 3
Ruta de selección de
puntos para generar el
area.
Punto 1 Punto 2

132


5.2.2. Draw Rectangular Areas (Plan, Elev, 3D):
Dibujar Areas rectangulares en Plantas y Elevaciones con cuatro puntos.

Tipo de Sección.
Orientación del Eje Local
Dimensión en X (Si no se dibuja)
Dimensión en Y (Si no se dibuja)

OPCION 1: A través de
dimensiones preestablecidas

m
co
Especificando:

e.
Ly X dimensions = Lx

nd
Y dimensions = Ly

re
Se marca con el puntero en la intersección de Grids
Ap
(3-B) y se dibuja automáticamente el área
ru

Lx correspondiente.
st
on
C
de

OPCION 2: A través de dibujo en arrastre.
Punto 2
o
ad

Se marca con el puntero en la intersección de Grids
(2-A) “Punto 1” y se arrastra el área hasta la
j
Ba

intersección de Grids (4-C) “Punto 2”. Al hacer
esto se genera el area en el espacio definido.

Punto 1

133


5.2.3. Create Areas at Click (Plan, Elev):
Dibujar Areas rectangulares haciendo un clic en el grid definido en Plantas y Elevaciones.

Tipo de Sección.
Orientación del Eje Local

m
co
e.
Se marca con el puntero en el espacio

nd
acotado por las líneas del Grid y se
dibuja automáticamente el área.
re
Ap
ru
st
on
C
de
o
j ad
Ba

134


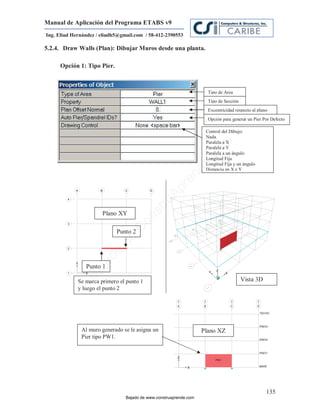

5.2.4. Draw Walls (Plan): Dibujar Muros desde una planta.

Opción 1: Tipo Pier.

Tipo de Area
Tipo de Sección
Excentricidad respecto al plano
Opción para generar un Pier Por Defecto

Control del Dibujo:
Nada.
Paralela a X

m
Paralela a Y

co
Longitud Fija

e.
Distancia en X e Y

nd
re
Ap
ru
st

Plano XY
on
C

Punto 2
de
o
ad

Punto 1
j
Ba

Se marca primero el punto 1 Vista 3D
y luego el punto 2

Al muro generado se le asigna un Plano XZ
Pier tipo PW1.

135


Opción 2: Tipo Spandrel.

Tipo de Area
Tipo de Sección
Generar un Spandrel Por Defecto o No?

Dimensiones del Muro:
Depth above: Altura Arriba
Depth below: Altura Abajo.

Control del Dibujo:
Nada.

m
Paralela a X

co
Paralela a Y
Para Depth below = h Paralela a un ángulo

e.
Longitud Fija

nd
Distancia en X e Y

re
Ap
ru
st
on

Punto 2
C
de
o

Punto 1
ad

Vista 3D
j

Se marca primero el punto 1
Ba

y luego el punto 2

Al muro generado se le asigna un
Spandrel tipo SW1 de altura h.

h

136


5.2.5. Create Walls in Region or at clic (Plan):
Dibujar Muros en una región de grid en una planta haciendo un clic.

Opción 1: Tipo Pier.

Tipo de Area
Tipo de Sección
Generar un Pier Por Defecto o No?

m
co
e.
nd
re
Ap
ru

Plano XY
st
on
C
de
o
j ad

Vista 3D
Ba

Se marca con el puntero en el grid
(Eje 2) que se requiera y
automáticamente se genera el muro
correspondiente en el plano
vertical XZ.

Al muro generado se le asigna un Plano XZ
Pier tipo PW1.

137


Opción 2: Tipo Spandrel.

Tipo de Area
Tipo de Sección
Identificación del Tipo de área
Profundidad hacia Arriba
Profundidad hacia Abajo

m
co
e.
nd
re
Ap
ru
st
on
C
de

Vista 3D
Se marca con el puntero en el grid
(Eje 2) que se requiera y
o
ad

automáticamente se genera el muro
correspondiente en el plano
j
Ba

vertical XZ.

Al muro generado se le asigna un
Spandrel tipo SW1 de altura h.

h

138


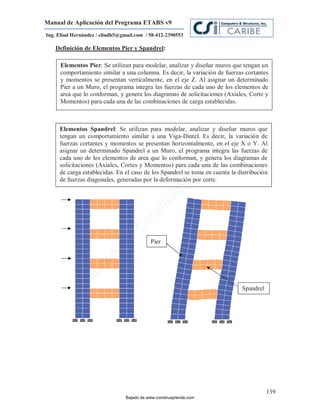

Definición de Elementos Pier y Spandrel:

Elementos Pier: Se utilizan para modelar, analizar y diseñar muros que tengan un
comportamiento similar a una columna. Es decir, la variación de fuerzas cortantes
y momentos se presentan verticalmente, en el eje Z. Al asignar un determinado
Pier a un Muro, el programa integra las fuerzas de cada uno de los elementos de
area que lo conforman, y genera los diagramas de solicitaciones (Axiales, Corte y
Momentos) para cada una de las combinaciones de carga establecidas.

Elementos Spandrel: Se utilizan para modelar, analizar y diseñar muros que
tengan un comportamiento similar a una Viga-Dintel. Es decir, la variación de
fuerzas cortantes y momentos se presentan horizontalmente, en el eje X o Y. Al

m
asignar un determinado Spandrel a un Muro, el programa integra las fuerzas de

co
cada uno de los elementos de area que lo conforman, y genera los diagramas de

e.
solicitaciones (Axiales, Cortes y Momentos) para cada una de las combinaciones

nd
de carga establecidas. En el caso de los Spandrel se toma en cuenta la distribución
de fuerzas diagonales, generadas por la deformación por corte.
re
Ap
ru
st
on
C
de

Pier
o
j ad
Ba

Spandrel
e

139


ELEMENTOS PIER.

Momentos (M 3-3) Cortes (V 2-2)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

M
V
En general, la respuesta de un elemento Tipo
PIER es similar a la de una columna, donde las
Zonas de fuerzas máximas se encuentran en el extremo
Diseño superior e inferior de cada elemento. Para el
diseño se reportan las areas de acero requeridas
por flexo-compresión y corte, en el extremo
superior e inferior de cada elemento

V
M

140


ELEMENTOS SPANDRELS.

Momentos (M 3-3) Cortes (V 2-2)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Zonas de
Diseño En general, la respuesta de un
M V elemento Tipo SPANDREL es similar
a la de una Viga-Dintel, donde las
fuerzas máximas se encuentran en el
extremo izquierdo y derecho de cada
elemento. Para el diseño se reportan
V M las áreas de acero requeridas por
flexión y corte, a la izquierda y a la
Se desarrollan Importantes derecha de cada elemento.
Fuerzas y esfuerzos diagonales Adicionalmente se reporta el acero
debido a la acción del corte. diagonal requerido.

141


5.2.6. Draw Windows: Dibujar Ventanas.

5.2.7. Draw Doors: Dibujar Puertas.

m
co
e.
nd
reVentana
Ap

Puerta
ru
st
on
C
de
o

Se marca con el puntero en el lugar específico donde se quiere ubicar la
ad

ventana y/o la puerta. Luego, una vez dibujadas se pueden modificar
cambiando las coordenadas de cada nodo.
j
Ba

142


5.3. Draw Developed Elevation Definition:
Dibujar una elevación definida por el usuario. En esta opción se puede seleccionar una ruta
en planta que permita obtener un pórtico de manera arbitraria

Se selecciona la etiqueta Correspondiente

m
co
e.
nd
Una vez que se coloca la etiqueta que identifica la vista a generar, se procede a ir marcando
punto a punto la ruta para definir una elevación de manera particular. Luego para
re
seleccionar dicha vista se debe ir al Menu View / Set elevation View.
Ap
ru
st
on

5
C
de

4
o
j ad
Ba

3
Elevación Generada “V1”

1 2

El Perímetro Azul representa la
ruta seleccionada para el
desarrollo de la elevación

143


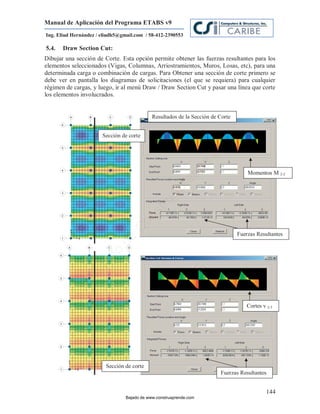

5.4. Draw Section Cut:
Dibujar una sección de Corte. Esta opción permite obtener las fuerzas resultantes para los
elementos seleccionados (Vigas, Columnas, Arriostramientos, Muros, Losas, etc), para una
determinada carga o combinación de cargas. Para Obtener una sección de corte primero se
debe ver en pantalla los diagramas de solicitaciones (el que se requiera) para cualquier
régimen de cargas, y luego, ir al menú Draw / Draw Section Cut y pasar una línea que corte
los elementos involucrados.

Resultados de la Sección de Corte

Sección de corte

m
co
e.
nd
Momentos M 2-2

re
Ap
ru
st
on
C

Fuerzas Resultantes
de
o
j ad
Ba

Cortes v 2-3

Sección de corte
Fuerzas Resultantes

144


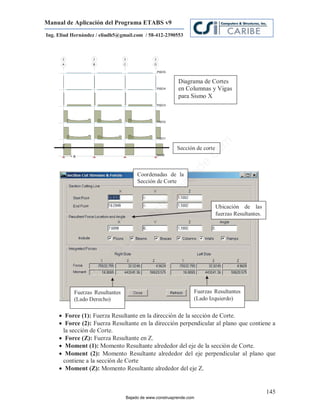

Diagrama de Cortes
en Columnas y Vigas
para Sismo X

m
Sección de corte

co
e.
nd
Coordenadas de la
Sección de Corte
re
Ap
ru

Ubicación de las
st

fuerzas Resultantes.
on
C
de
o
j ad
Ba

Fuerzas Resultantes Fuerzas Resultantes
(Lado Derecho) (Lado Izquierdo)

 Force (1): Fuerza Resultante en la dirección de la sección de Corte.
 Force (2): Fuerza Resultante en la dirección perpendicular al plano que contiene a
la sección de Corte.
 Force (Z): Fuerza Resultante en Z.
 Moment (1): Momento Resultante alrededor del eje de la sección de Corte.
 Moment (2): Momento Resultante alrededor del eje perpendicular al plano que
contiene a la sección de Corte
 Moment (Z): Momento Resultante alrededor del eje Z.

145


5.5. Draw Dimension Lines: Dibujar dimensión de líneas.

Para dibujar la Dimensión de las
líneas se deben marcar los dos
puntos y luego ubicar la distancia
en la zona requerida.

m
co
e.
nd
re
Ap
ru
st
on
C

5.6. Snap To: Punteros de Precisión.
de
o

Intersección de Grid y puntos
ad

Final de Líneas y puntos medios
j
Ba

Intersección de Objetos.

Proyección perpendicular

Líneas y Ejes.

Alta precisión en grid

146


6. Menú Select: Seleccionar

Seleccionar un punto en Ventana

Línea de Intersección.

En Plano XY
En Plano XZ
En Plano YZ

Seleccionar por Grupos.

m
Seleccionar por Secciones de Elementos

co
Seleccionar por Secciones de Área.

e.
Seleccionar por Propiedades No Lineales

nd
Seleccionar Objetos por Tipo de Líneas

re
Seleccionar Objetos por Tipo de Área.
Ap
Seleccionar por Identificación de Pier
ru

Seleccionar por Identificación de Spandrel
st

Seleccionar por el Nivel de Piso
on

Seleccionar Todo
C

Invertir Selección
de

Deseleccionar
o
ad

Obtener Selección Previa
j
Ba

Limpiar Selección

147


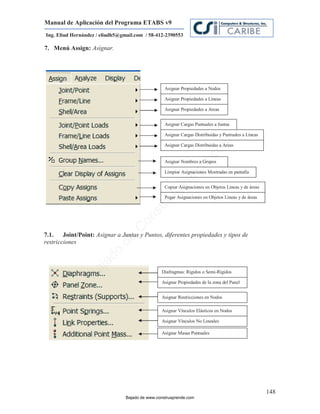

7. Menú Assign: Asignar.

Asignar Propiedades a Nodos

Asignar Propiedades a Líneas

Asignar Propiedades a Areas

Asignar Cargas Puntuales a Juntas

Asignar Cargas Distribuidas y Puntuales a Líneas

m
Asignar Cargas Distribuidas a Areas

co
Asignar Nombres a Grupos

e.
nd
Limpiar Asignaciones Mostradas en pantalla

re
Copiar Asignaciones en Objetos Líneas y de áreas
Ap
Pegar Asignaciones en Objetos Líneas y de áreas
ru
st
on
C

7.1. Joint/Point: Asignar a Juntas y Puntos, diferentes propiedades y tipos de
de

restricciones
o
j ad
Ba

Diafragmas: Rígidos o Semi-Rígidos

Asignar Propiedades de la zona del Panel

Asignar Restricciones en Nodos

Asignar Vínculos Elásticos en Nodos

Asignar Vínculos No Lineales

Asignar Masas Puntuales

148


7.1.1. Diaphragms: Diafragmas Rígidos y Semi-Rígidos.

Definir un Nuevo Diafragma

Modificar un Diafragma Existente

Borrar un Diafragma Existente

m
co
Desconectar Todos los Diafragmas

e.
nd
re
Ap
ru

Nombre del Diafragma
st
on

Tipo de rigidez: Rígido o Semi-Rígido
C
de
o
j ad
Ba

149


7.1.2. Panel Zone: Zona del Panel (Propiedades y Conectividad).

m
co
e.
nd
re
Ap
Propiedades Elásticas de la Columna
ru
st

Propiedades Elásticas de la Columna
utilizando planchas Dobles.
on
C

Propiedades Específicas de Resortes:
de

Rigidez Momento/Rotación.
o
ad

Propiedades y Consideraciones No
Lineales
j
Ba

Conectividad Analizada:

Viga-Columna
Viga-Arriostramiento
Arriostramiento-Columna

Eje Local: De la Columna o por un Angulo

Opciones: Reemplazar o Borrar Zonas de
Panel Existentes,

150


7.1.3. Restraints: Asignar Restricciones a Nodos.

m
co
e.
nd
re
Ap
Translation X: Traslación en X
ru

Translation Y: Traslación en Y
st

Translation Z: Translación en Z
Rotation About X: Rotación alrededor de X
on

Rotation About Y: Rotación alrededor de Y
C

Rotation About Z: Rotación alrededor de Z
de
o
ad

Restricciones Predeterminadas
j
Ba

Empotramiento
Rodillo

Articulación Nodo Simple

151


7.1.4. Springs: Vinculos Elásticos (Resortes Lineales).

Rigidez de Vinculos Elásticos
En Direcciones Globales

Translation X: Rigidez en X
Translation Y: Rigidez en Y
Translation Z: Rigidez en Z
Rotation About XX: Rigidez alrededor de X
Rotation About YY: Rigidez alrededor de Y
Rotation About ZZ: Rigidez alrededor de Z

m
co
e.
Adicionar, Reemplazar o Borrar

nd
Vínculos Elásticos

re
Ap
Vinculos Elásticos Opción
Avanzada
ru
st
on

7.1.5. Additional Points Mass: Masas a Puntos (Lineales y Rotacionales).
C
de
o

Masas en Dirección Globales X,Y,Z
j ad
Ba

Momentos de inercia en Dirección
Globales, alrededor de X,Y,Z

Adicionar, Reemplazar o Borrar Masas

152


7.2. Frame/Line: Asignar Propiedades a Objetos Lineales.

Secciones a Elementos de Pórtico.

Libertades de Miembros de Pórtico / Rigidez parcial
en los Extremos.
Condición de Momentos en los extremos de Vigas.

Longitud Rígida en los Extremos.

Punto de Inserción (Excentricidades)

Estaciones de Salida en Elementos de Pórtico

Asignar nueva Orientación de Ejes Locales

m
co
Modificar Propiedades de elementos de Pórtico

e.
Límites de Tracción y Compresión

nd
Propiedades de Vínculos No Lineales
re
Rótulas No Lineales en elementos de Pórtico
Ap

Nombre o Etiqueta de elementos Pier
ru
st

Nombre o Etiqueta de elementos Spandrel
on

Asignar Resortes Lineales
C

Asignar Masas Lineales adicionales
de

Autodividir Objetos Lineales
o
ad

Usar Líneas para Discretizar Pisos
j
Ba

153


7.2.1. Frame Section: Secciones a Elementos de Pórtico

m
co
e.
nd
Secciones re
Ap
ru

7.2.2. Frame Release/Partial Fixity: Libertad de Miembros de Pórtico / Rigidez parcial
:
st

en Extremos.
on
C

Liberación de Fuerzas en los Extremos. Se debe
de

hacer marcar la opción correspondiente.
o
j ad
Ba

Debe especificarse la
rigidez parcial en los
extremos del elemento
para la fuerza o momento
seleccionado.

Representación Gráfica de
elementos con Releases

154


7.2.3. Moment Frame Beam Type: Condición de Momentos en los extremos de Vigas.

Conexión de Momento
Conexión de Momento con viga de sección Conexión de Momento con
Standard Reducida planchas de refuerzo

m
co
e.
nd
re Parámetros para la viga
Ap
de sección reducida
ru
st
on
C
de
o
j ad
Ba

155


7.2.4. End (Lenght) Offset:
Longitud Rígida en los Extremos de un elemento. Esto permite definir la luz libre de cada
elemento.

Automático de la Conectividad

Definir Longitudes

m
co
Factor de Rigidez de la Junta en el

e.
extremo (Valor entre 0 y 1)

nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Luz Libre del Tramo

156


7.2.5. Insertion Points:
Punto de Inserción. Permite modificar la orientación de un elemento respecto a sus ejes
locales (Excentricidades)

Punto de Referencia: Permiten alinear el
elemento a cualquier punto notable de la
sección, por ejemplo, al tope, al centroide, a la
derecha, a la izquierda, entre otros

Simetría alrededor del Eje local 2

Excentricidad desde el Punto de Referencia.

m
Sistema de Coordenada: Local o global

co
End i: Nodo de Inicio del elemento

e.
End j: Nodo final del Elemento

nd
re1, 2 y 3 representan a los Ejes locales. Se
introduce la distancia de excentricidad en la
Ap
casilla correspondiente.
ru

No Modificar la Rigidez del
st

Elemento por la excentricidad
generada
on
C
de
o
ad

Algunos Puntos Notables
j
Ba

157


Se Puede Generar un desplazamiento
lateral de la viga respecto a la columna
indicando una distancia igual en los
nodos i y j en su eje 3, y tomando la
opción TOP CENTER. Esto lograría
alinear la cara de la viga con la fachada y
a su vez que la viga se enrase al tope del
entrepiso

m
co
e.
nd
re
Ap

7.2.6. Frame Output Station: Número de Puntos de Análisis.
ru
st
on
C
de
o
j ad
Ba

7.2.7. Local Axes: Ejes Locales.

Rotar (angulo) a partir de la posición original

Rotar (angulo) a partir de la posición actual

Orientar el Eje Mayor en X o radial

Orientar el Eje Menor en Y o Tangencial

158


7.2.8. Frame Property Modifiers: Modificar Propiedades a Objetos Lineales.

Propiedades:

Area Neta.
Area de Corte en dirección 2
Area de Corte en dirección 3
Constante Torsional (J)
Momento de Inercia en dirección 2
Momento de Inercia en dirección 3
Masa
Peso

m
co
e.
nd
re
Ap
ru

7.2.9. Tensión/Compressión Limits: Límites de Tracción y Compresión en Objetos
st

Lineales.
on
C
de
o
j ad
Ba

Esta opción permite realizar un análisis No Lineal de tensores y/o cables.

159


7.2.10. Frame Nonlinear Hinges: Rótulas No lineales.

Tipo de Rótulas:
M3: Momento 3-3
P: Axial.
V2: Corte 2-2
PMM: Axial, Momento 22 y Momento33

m
co
e.
nd
re
Ap
ru
st
on
C

Distancia Relativa donde se quiere asignar la
Rótula previamente definida.
de
o

7.2.11. Line Springs:
ad

Vínculos Elásticos (Resortes) uniformemente distribuidos en Objetos lineales.
j
Ba

Dirección Local: 1,2 o 3 de los Vínculos elásticos

Valor de Rigidez del vínculo elástico

Agregar, Reemplazar y Borrar Vínculos elásticos

160


7.2.12. Line Mass: Masas Lineales distribuidas en Objetos lineales.

Masa por unidad de Longitud

Agregar, Reemplazar y Borrar Masas

m
co
e.
nd
7.2.13. Automatic Frame Subdivide: Subdividir Objetos Lineales de forma automática
re
Ap
ru
st

Auto-división en Puntos Intermedios
on

Auto-división en Puntos Intermedios y
las líneas intersectadas.
C

Sín División.
de
o
j ad
Ba

161


7.3. Shell/Area: Asignar Propiedades a Objetos de Area.

Secciones de Muros, losas y sofitos metálicos

Secciones para aberturas

Diafragmas: Rígido o Semi-rígido

Modificar Ejes Locales en Areas

Modificar parámetros de rigidez de elementos Shell

Etiqueta para los Pier (Muros a flexión vertical)

m
Etiqueta para los Pier (Muros a flexión horizontal)

co
Vínculos elásticos (Resortes) a Areas

e.
nd
Masas adicionales a Areas

re
Opciones de División de las Areas (Mesh)
Ap
Líneas de restricción automática
ru
st
on

7.3.1. Wall/Slab/Deck Section: Asignar Secciones de muros, losas y sofitos metálicos
C
de
o
j ad
Ba

Secciones a asignar. Se escoge la
que se desea asignar al objeto de
área previamente seleccionado

162


7.3.2. Opening: Asignar Aberturas.

Abertura

m
co
7.3.3. Diaphragmas: Asignar Diafragmas

e.
nd
re
Ap
ru
st

Diafragmas a asignar. Se escoge el
on

que se desea asignar al objeto de
área previamente seleccionado
C
de
o
j ad
Ba

7.3.4. Assign Local Axis: Asignar Ejes Locales.

Rotar el eje local Original de un área
dado un determinado angulo.

Rotar el eje local de un área desde su posición
actual, dado un determinado angulo.

Rotar el eje local de un área perpendicular a
las vigas seleccionadas.

Rotar el eje local de un área perpendicular a
las áreas verticales.

163


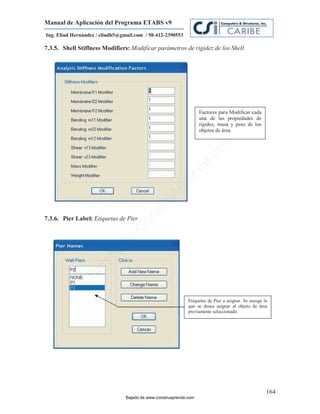

7.3.5. Shell Stiffness Modifiers: Modificar parámetros de rigidez de los Shell

Factores para Modificar cada
una de las propiedades de
rigidez, masa y peso de los
objetos de área

m
co
e.
nd
re
Ap
ru
st

7.3.6. Pier Label: Etiquetas de Pier
on
C
de
o
j ad
Ba

Etiquetas de Pier a asignar. Se escoge la
que se desea asignar al objeto de área
previamente seleccionado

164


7.3.7. Spandrels Label: Etiquetas de Spandrels

Etiquetas de Spandrels a asignar. Se
escoge la que se desea asignar al objeto
de área (Muro) previamente
seleccionado

m
co
Opción para asignar en todos los Pisos

e.
nd
re
Ap
7.3.8. Area Springs: Vinculos elásticos (Resortes) en Areas
ru
st
on
C
de

Eje local donde se quiere asignar los vínculos elásticos
o
ad

Valor de la rigidez del Vinculo Elástico
(Fuerza/Volumen)
j
Ba

Agregar Vínculos elásticos a los existentes.
Reemplazar Vínculos elásticos existentes.
Borra Vínculos elásticos existentes.

7.3.9. Additional Area Mass: Masas Adicionales en Areas.

165


Valor de la Masa por unidad de Area

Agregar Masas a las existentes
Reemplazar Masas existentes
Borra Masas existentes.

m
co
e.
nd
re
7.3.10. Area Object Mesh Options: Opción para la discretización de los objetos de area.
Ap
ru
st
on

Floor Meshing Options:
Options
Opciones de discretización en sistemas de Piso.
C
de
o
j ad
Ba

Ramp and Wall Meshing Options:
Opciones de discretización en Rampas y Muros.

166


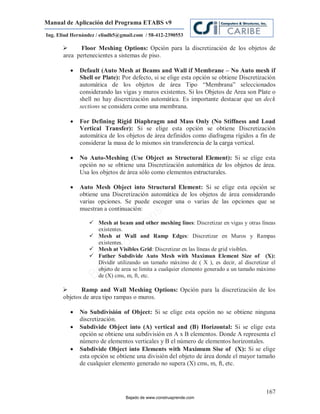

 Floor Meshing Options: Opción para la discretización de los objetos de
area pertenecientes a sistemas de piso.

 Default (Auto Mesh at Beams and Wall if Membrane – No Auto mesh if
Shell or Plate): Por defecto, si se elige esta opción se obtiene Discretización
automática de los objetos de área Tipo “Membrana” seleccionados
considerando las vigas y muros existentes. Si los Objetos de Area son Plate o
shell no hay discretización automática. Es importante destacar que un deck
sections se considera como una membrana.

 For Defining Rigid Diaphragm and Mass Only (No Stiffness and Load
Vertical Transfer): Si se elige esta opción se obtiene Discretización
automática de los objetos de área definidos como diafragma rígidos a fin de
considerar la masa de lo mismos sin transferencia de la carga vertical.

m
co
 No Auto-Meshing (Use Object as Structural Element): Si se elige esta

e.
opción no se obtiene una Discretización automática de los objetos de área.

nd
Usa los objetos de área sólo como elementos estructurales.

 re
Auto Mesh Object into Structural Element: Si se elige esta opción se
Ap
obtiene una Discretización automática de los objetos de área considerando
varias opciones. Se puede escoger una o varias de las opciones que se
ru

muestran a continuación:
st
on

 Mesh at beam and other meshing lines: Discretizar en vigas y otras líneas
lines
existentes.
C

 Mesh at Wall and Ramp Edges: Discretizar en Muros y Rampas
Edges
de

existentes.
 Mesh at Visibles Grid: Discretizar en las líneas de grid visibles.
Grid
o

 Futher Subdivide Auto Mesh with Maximun Element Size of (X):
ad

Dividir utilizando un tamaño máximo de ( X ), es decir, al discretizar el
objeto de area se limita a cualquier elemento generado a un tamaño máximo
j
Ba

de (X) cms, m, ft, etc.

 Ramp and Wall Meshing Options: Opción para la discretización de los
objetos de area tipo rampas o muros.

 No Subdivisión of Object: Si se elige esta opción no se obtiene ninguna
discretización.
 Subdivide Object into (A) vertical and (B) Horizontal: Si se elige esta
opción se obtiene una subdivisión en A x B elementos. Donde A representa el
número de elementos verticales y B el número de elementos horizontales.
 Subdivide Object into Elements with Maximum Sise of (X): Si se elige
esta opción se obtiene una división del objeto de área donde el mayor tamaño
de cualquier elemento generado no supera (X) cms, m, ft, etc.

167


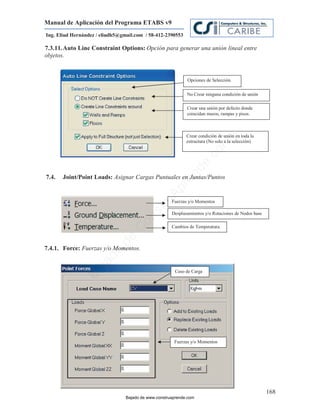

7.3.11. Auto Line Constraint Options: Opción para generar una unión lineal entre
objetos.

Opciones de Selección.

No Crear ninguna condición de unión

Crear una unión por defecto donde
coincidan muros, rampas y pisos.

Crear condición de unión en toda la
estructura (No solo a la selección)

m
co
e.
nd
7.4. Joint/Point Loads: Asignar Cargas Puntuales en Juntas/Puntos
re
Ap

Fuerzas y/o Momentos
ru
st

Desplazamientos y/o Rotaciones de Nodos base
on

Cambios de Temperatura.
C
de

7.4.1. Force: Fuerzas y/o Momentos.
o
j ad

Caso de Carga
Ba

Fuerzas y/o Momentos

168


7.4.2. Ground Displacement: Desplazamientos y/o Rotaciones de Nodos Base.

Caso de Carga

Desplazamientos y/o

m
Rotaciones

co
e.
nd
re
Ap
ru
st

7.4.3. Temperature: Carga por Temperatura.
on
C

Caso de Carga
de
o
j ad
Ba

Valor de temperatura
a Asignar.

169


7.5. Frame Line/Loads: Asignar Cargas Puntuales en Juntas/Puntos

Asignar Fuerzas y/o Momentos Puntuales

Asignar Cargas Distribuidas y Uniformes


Asignar Parámetros del Viento en
Estructuras Abiertas

m
co
7.5.1. Points: Asignar Fuerzas y/o momentos Puntuales.

e.
nd
Aplicación de Fuerzas o
Momentos incluyendo dirección y
re
Ap
el Sistema Global o Local Caso de Carga
ru
st
on
C
de
o
j ad
Ba

Distancias Absolutas
Distancias Relativas en función de L

170


7.5.2. Distributed: Asignar Cargas Distribuidas y/o Uniformes

Aplicación de Fuerzas o
Momentos incluyendo dirección y
el Sistema Global o Local Caso de Carga

m
co
Cargas Trapezoidales

e.
nd
re Distancias Absolutas
Ap
ru
st

Distancias Relativas en función de L
on
C

Carga Uniformemente Distribuida
de
o

7.5.3. Temperature: Cambios de Temperatura
ad

Caso de Carga
j
Ba

Temperatura Uniforme
en todo el elemento

171


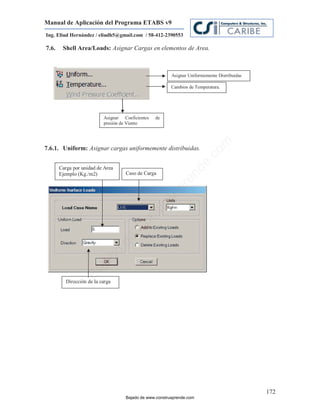

7.6. Shell Area/Loads: Asignar Cargas en elementos de Area.

Asignar Uniformemente Distribuidas


Asignar Coeficientes de
presión de Viento

m
7.6.1. Uniform: Asignar cargas uniformemente distribuidas.

co
e.
Carga por unidad de Area

nd
Ejemplo (Kg./m2) Caso de Carga

re
Ap
ru
st
on
C
de
o
j ad
Ba

Dirección de la carga
rección

172


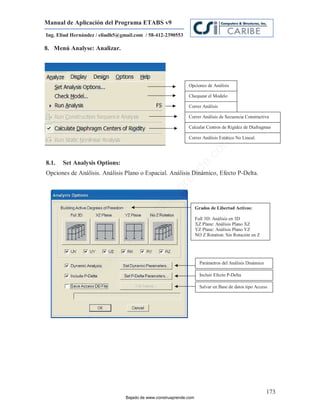

8. Menú Analyse: Analizar.

Opciones de Análisis

Chequear el Modelo

Correr Análisis

Correr Análisis de Secuencia Constructiva

Calcular Centros de Rigidez de Diafragmas

Correr Análisis Estático No Lineal.

m
co
8.1. Set Analysis Options:

e.
nd
Opciones de Análisis. Análisis Plano o Espacial. Análisis Dinámico, Efecto P-Delta.
re
Ap
ru

Grados de Libertad Activos:
st
on

Full 3D: Análisis en 3D
XZ Plane: Análisis Plano XZ
C

YZ Plane: Análisis Plano YZ
NO Z Rotation: Sin Rotación en Z
de
o
ad

Parámetros del Análisis Dinámico
j
Ba

Incluir Efecto P-Delta

Salvar en Base de datos tipo Access

173


8.1.1. Set Dynamic Parameters: Parámetros Dinámicos.

Número de Modos a Considerar

Tipo de Análisis Modal:
Eigenvector: Autovalores
Ritz vector: Vectores Ritz

m
Parámetros de los Autovalores

co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

174


8.1.2. P-Delta Parameters: Parámetros para el Efecto P-Delta

Método a Utilizar:
Non-iterative-Based on Mass: Basado en la Masa
(Sin Iteración)
Iterative-Based on Load Combination: Basado en
combinaciones de carga (Iterativo)

Control del proceso Iterativo

m
Combinación de Cargas a considerar para

co
el efecto P-Delta.

e.
nd
re
Ap
ru
st

Factores de participación de masa por cada
caso de carga.
on
C
de
o
j ad
Ba

175


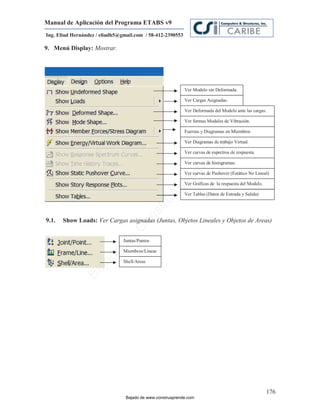

9. Menú Display: Mostrar.

Ver Modelo sin Deformada.

Ver Cargas Asignadas.

Ver Deformada del Modelo ante las cargas.

Ver formas Modales de Vibración.

Fuerzas y Diagramas en Miembros

Ver Diagramas de trabajo Virtual.

m
co
Ver curvas de espectros de respuesta.

e.
Ver curvas de histogramas.

nd
Ver curvas de Pushover (Estático No Lineal)

re Ver Gráficas de la respuesta del Modelo.
Ap
Ver Tablas (Datos de Entrada y Salida)
ru
st
on

9.1. Show Loads: Ver Cargas asignadas (Juntas, Objetos Lineales y Objetos de Areas)
C
de

Juntas/Puntos

Miembros/Líneas
o
ad

Shell/Areas
j
Ba

176


Ver Cargas en Juntas/Puntos

Caso de Carga

Tipo de Carga:
Fuerzas, Desplazamientos
y Temperatura

Mostrar en pantalla las Cargas
asignadas en Juntas/Puntos

m
co
Ver Cargas en Miembros/Líneas

e.
Caso de Carga

nd
re
Tipo de Carga:
Mostrar las Cargas o Momentos
Ap
aplicados directamente a
miembros/Lineas
ru
st
on

Incluir Cargas puntuales.
Mostrar en Pantallas las Cargas asignadas.
C
de
o
ad

Ver Cargas en Objetos de Area
j
Ba

Caso de Carga

Tipo de Carga:
Uniformemente distribuidas
Temperatura
Presión dinámica de viento

177


9.2. Show Deformed Shape: Ver deformada del modelo.

Caso de Carga

Escala

m
Deformada Curva

co
e.
nd
re
Ap
9.3. Show Deformed Shape: Ver deformada del modelo.
ru
st
on
C
de

Modo a Mostrar
o

Escala
j ad
Ba

Deformada Modal Curva

178


9.4. Show Members Force/Stress Diagram: Fuerzas y Diagramas en Miembros

Reacciones en Vínculos

Fuerzas en Miembros, Muros de Corte y Dinteles

Fuerzas y Esfuerzos en Areas.

9.4.1. Support/Spring Reactions: Reacciones y fuerzas en Vínculos.

m
co
e.
nd
Carga
re
Ap
ru
st
on
C
de

Reacciones Fuerzas en Resortes
o
j ad
Ba

179


9.4.2. Frame/Pier/Spandrel Forces: Fuerzas en Miembros, Muros de Corte y Dinteles.

Caso o Combinación

Componentes:

Axial Force: Fuerza Axial
Torsión: Torsión

m
Shear: Corte.

co
Moment: Momento
Inplane: En El Plano

e.
nd
Escala

re
Ap
ru

Diagrama en Color
st
on

Mostrar Valores en el Diagrama
C

Elementos a Incluir
de
o
j ad
Ba

Miembros Muros “Piers” Muros “Spandrels”

180


m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

181


Convención de Signos en elementos Frame.-

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

182


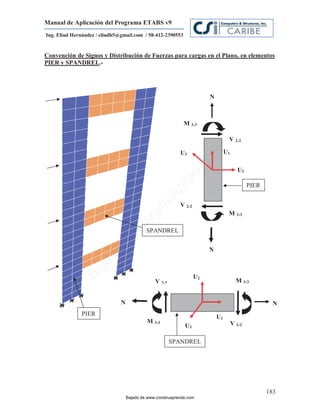

Convención de Signos y Distribución de Fuerzas para cargas en el Plano, en elementos
PIER y SPANDREL.-

N

M 3-3

V 2-2

m
U3 U1

co
e.
U2

nd
re PIER
Ap
ru

V 2-2
st

M 3-3
on
C

SPANDREL
de

N
o
j ad
Ba

U2
V 2-2 M 3-3

N N
PIER U1
M 3-3 V 2-2
U3

SPANDREL

183


Convención de Signos y Distribución de Fuerzas para cargas Perpendiculares al
Plano, en elementos PIER y SPANDREL.-

N

M 2-2

V 3-3
U3

m
U2

co
e.
PIER

nd
re
Ap
M 2-2 V 3-3
ru
st
on

SPANDREL N
C
de
o
ad

U2
M 2-2 M 2-2
j
Ba

U1

N N

PIER V 3-3 V 3-3
U3

SPANDREL

184


9.4.3. Shell/Stress Forces: Fuerzas y Esfuerzos en Areas.

Elemento de Area

m
co
e.
nd
re Caso o Combinación
Ap
ru
st

Tipo: Fuerzas y Esfuerzos
on
C
de

Componentes en Fuerzas o
o

Esfuerzos
j ad
Ba

Rango del Contorno (Máximo
y Mínimo) para la escala de
valores

Mostrar con la Deformada

185


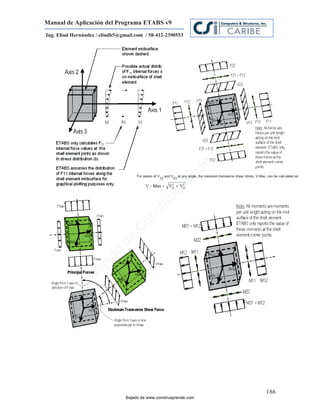

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

186


m
co
e.
nd
re
Ap
ru

 F11: Fuerza por unidad de longitud actuando en la mitad de la superficie de las caras 1 (Positiva y
:
st

negativa) alrededor del eje 1.
F22: Fuerza por unidad de longitud actuando en la mitad de la superficie de las caras 2 (Positiva y
on

 :
C

 F12: Fuerza por unidad de longitud actuando en la mitad de la superficie de las caras 1 (Positiva y
:
negativa) alrededor del eje 2 y en las caras 2 (Positiva y negativa) alrededor del eje 1.
de

 FMAX: Fuerza Maxima principal por unidad de longitud actuando en la mitad de la superficie. Por
:
definición se orienta donde la fuerza F12 se hace cero.
o

 FMIN: Fuerza Mínima principal por unidad de longitud actuando en la mitad de la superficie. Por
:
ad

definición se orienta donde la fuerza F12 se hace cero.
M11: Momento por unidad de longitud actuando en la mitad de la superficie de las caras 1 (Positiva
:
j


Ba

y negativa) alrededor del eje 2.
 M22: Momento por unidad de longitud actuando en la mitad de la superficie de las caras 2 (Positiva
:
y negativa) alrededor del eje 1.
 M12: Momento Torsor por unidad de longitud actuando en la mitad de la superficie de las caras 1
(Positiva y negativa) alrededor del eje 1 y en las caras 2 (Positiva y negativa) alrededor del eje 2.
 MMAX: Momento Máximo principal por unidad de longitud actuando en la mitad de la superficie.
Por definición se orienta donde el momento M12 se hace cero.
 MMIN: Momento Mínimo principal por unidad de longitud actuando en la mitad de la superficie.
Por definición se orienta donde el momento M12 se hace cero.
 V13: Corte por unidad de longitud fuera del plano del Shell actuando en la mitad de la superficie de
las caras 1 (Positiva y negativa) en dirección 3.
 V23: Corte por unidad de longitud fuera del plano del Shell actuando en la mitad de la superficie de
las caras 2 (Positiva y negativa) en dirección 3.
 VMAX: Corte Máximo por unidad de longitud fuera del plano del Shell actuando en la mitad de la
superficie en dirección 3.

187


Caso o Combinación

Tipo: Fuerzas y Esfuerzos

Componentes en Fuerzas o
Esfuerzos

m
co
e.
nd
Rango del Contorno (Máximo
re
y Mínimo) para la escala de
Ap
valores
ru

Mostrar con la Deformada
st
on
C
de
o
j ad
Ba

188


m
co
e.
nd
re
Ap
ru
st
on
C
de
o

S11: Esfuerzo por unidad de area actuando en la mitad de la superficie de las caras 1 (Positiva y
:
ad


S22: Esfuerzo por unidad de area actuando en la mitad de la superficie de las caras 2 (Positiva y
:
j


Ba

 S12: Esfuerzo por unidad de area actuando en la mitad de la superficie de las caras 1 (Positiva y
:
negativa) alrededor del eje 2 y en las caras 2 (Positiva y negativa) alrededor del eje 1.
 SMAX: Esfuerzo Máximo principal por unidad de longitud actuando en la mitad de la superficie.
Por definición se orienta donde la esfuerzo S12 se hace cero.
 SMIN: Esfuerzo Mínimo principal por unidad de longitud actuando en la mitad de la superficie. Por
definición se orienta donde la esfuerzo S12 se hace cero.
 S13: Esfuerzo de Corte por unidad de area fuera del plano del Shell actuando en la mitad de la
superficie de las caras 1 (Positiva y negativa) en dirección 3.
 S23: Esfuerzo de corte por unidad de area fuera del plano del Shell actuando en la mitad de la
superficie de las caras 2 (Positiva y negativa) en dirección 3.
 SMAX: Esfuerzo de Corte Máximo por unidad de area fuera del plano del Shell actuando en la mitad
de la superficie en dirección 3.

189


9.5. Show Static Pushover Curve: Ver la Respuesta del Pushover Estático No Lineal.

Gráfica: Espectro de Capacidad y Demanda
Caso de carga No Lineal

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Parámetros Obtenidos del Punto de Parámetros de Amortiguamiento
Desempeño a traves de la intersección de
La curva de Pushover y la curva espectral de
Desplazamiento Vs Aceleración

190


9.6. Show Story Response Plots: Ver la gráfica de la respuesta por piso ante acciones
sísmicas.

Gráfica Rango en Pisos

Corte de Piso

m
Caso Sísmico

co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Fuerza Lateral en Diafragmas

Fuerza Lateral en Pisos.
Desplazamiento de Centros de Masas
Deriva elástica de Diafragmas

Desplazamientos máximos por piso

Derivas Elásticas máximas por diafragma

Cortes de Piso

Momentos de Piso

Rigidez de Piso

191


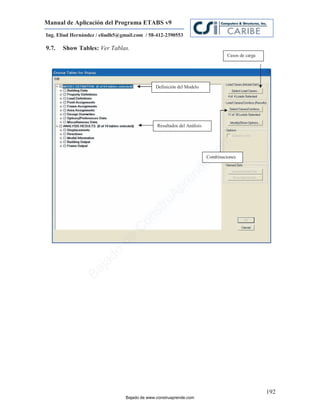

9.7. Show Tables: Ver Tablas.
Casos de carga

Definición del Modelo

Resultados del Análisis

m
co
Combinaciones

e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

192


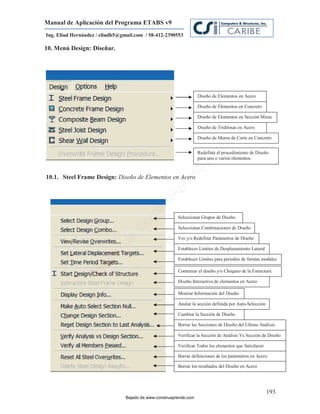

10. Menú Design: Diseñar.

Diseño de Elementos en Acero

Diseño de Elementos en Concreto

Diseño de Elementos en Sección Mixta

Diseño de Tridilosas en Acero

Diseño de Muros de Corte en Concreto

m
co
Redefinir el procedimiento de Diseño
para uno o varios elementos.

e.
nd
10.1. Steel Frame Design: Diseño de Elementos en Acero
re
Ap
ru
st

Seleccionar Grupos de Diseño
on

Seleccionar Combinaciones de Diseño
C

Ver y/o Redefinir Parámetros de Diseño
de

Establecer Límites de Desplazamiento Lateral
o
ad

Establecer Límites para períodos de formas modales
j

Comenzar el diseño y/o Chequeo de la Estructura
Ba

Diseño Interactivo de elementos en Acero

Mostrar Información del Diseño

Anular la sección definida por Auto-Selección

Cambiar la Sección de Diseño

Borrar las Secciones de Diseño del Ultimo Análisis

Verificar la Sección de Análisis Vs Sección de Diseño

Verificar Todos los elementos que Satisfacen

Borrar definiciones de los parámetros en Acero

Borrar los resultados del Diseño en Acero

193


10.1.1. Select Design Group: Seleccionar grupos de Diseño

Elección de grupos

Grupos para el Diseño

m
co
e.
nd
Grupos Existentes
re
Ap
ru

st
on

Combinaciones
Por Resistencia
C
de
o

Combinaciones
ad

Para Flecha
j
Ba

Combinaciones
Agregadas

Lista de Combinaciones

194


10.1.3. View/Revise Overwrites: Ver y/o Redefinir Parámetros de Diseño.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

En Este Formulario se puede especificar o redefinir en la casilla
correspondiente, la Sección de diseño, Tipo de Elemento, Flechas máximas
permitidas, Factores de longitud No arriostrada, Factores de longitud efectiva,
Coeficientes, esfuerzo cedente, resistencia a compresión, tracción, flexión,
entre otros., tanto para uno o varios elementos de Acero. Si se coloca cero “0”
el programa determina el valor por defecto.

195


10.1.4. Set Lateral Displacement Targets: Establecer Límites de Desplazamiento Lateral.

Asignación Automática de Derivas
máximas permitidas para juntas
previamente seleccionadas

m
co
Deriva

e.
Máxima

nd
re
Ap
ru

Desactivar Derivas Máximas
Caso de Carga
st

Lateral Piso de Análisis
on

Junta de Análisis Desplazamiento
C

Máximo
Establecido
de
o

A través de este formulario el programa diseña toda la estructura utilizando un
prog
ad

parámetro de autoselección en los diferentes elementos de la misma, considerando las
derivas o desplazamientos máximos previamente establecidos en las juntas
j
Ba

correspondientes, y a su vez cumpliendo con los criterios de resistencia y flechas
permitidas. Es decir, La estructura queda diseñada para cumplir con la Resistencia
requerida, Flechas máximas permitidas y la Desplazabilidad máxima establecida.

196


10.1.5. Set Time Period Targets: Establecer Límites de periodos de formas modales

m
co
e.
nd
Modos
Períodos Existentes
re
Ap
ru

Períodos Máximos
Por Modos
st
on
C

A través de este formulario el programa diseña toda la estructura utilizando un parámetro de
s
autoselección en los diferentes elementos de la misma, considerando los Modos de Vibración
de

previamente establecidos para cada forma modal, y a su vez cumpliendo con los criterios de
resistencia y flechas permitidas. Es decir, La estructura queda diseñada para cumplir con la
o

Resistencia requerida, Flechas máximas permitidas y los períodos Máximos Establecidos para cada
ad

forma modal.
j
Ba

10.1.6. Start Design/Check of Structure:
Iniciar el Diseño y/o revisar la estructura contemplando los grupos, combinaciones,
coeficientes y definiciones particulares realizadas previamente en la misma siguiendo los
lineamientos normativos establecidos.

197


10.1.7. Display Design Info: Mostrar la información del Diseño de acuerdo a la Norma
Aplicada.

Salida del diseño

Datos de Entrada para
el Diseño

m
co
e.
nd
re
Ap
ru
st
on
C
de
o

P-M Ratio Colors & Values: Valores de Relación Demanda/Capacidad a Fuerza Axial y
M Values:
ad

Flexión, con indicación de colores.
P-M Colors / Shear Ratio Values: Colores de Relación Demanda/Capacidad a Fuerza Axial y
Values
j
Ba

Flexión. Valores de Relación Demanda/Capacidad a Corte.
P-M Ratio Colors / No Values: Colores de Relación Demanda/Capacidad a Fuerza Axial y
Values
Flexión (sin valores)
Cont. Plate Area / Doubler Plate Thickness: Area requerida de planchas de Continuidad y
Espesor requerido de planchas (dobles) adosadas al alma.
Beam/Column Capacity Ratios: Relación de capacidad dada por la sumatoria de Momentos
Resistentes en Vigas / Momentos Resistentes en Columnas que concurren a un Nodo, en cada
plano.
P-M Colors / Beam Shear Forces: Colores de Relación Demanda/Capacidad a Fuerza Axial y
Flexión. Valores de fuerzas de Corte en Vigas.
P-M Colors / Brace Axial Forces: Colores de Relación Demanda/Capacidad a Fuerza Axial y
Flexión. Valores de fuerzas Axiales en Arriostramientos.

198


10.1.8. Change Design Section: Cambiar la sección del Diseño

Secciones disponibles para cambiar la

m
sección original diseñada.

co
e.
nd
re
10.2. Concrete Frame Design: Diseño de Elementos en Concreto.
Ap
ru
st
on

C

de

Comenzar el diseño y/o Chequeo de la Estructura

Diseño Interactivo de elementos en Acero
o
ad

j
Ba




Borrar definiciones de los parámetros en Acero

Borrar los resultados del Diseño en Acero

199


10.2.1. Select Design Combo: Seleccionar Combinaciones para el Diseño.

Combinaciones
Agregadas

m
co
e.
nd

re
Ap
ru
st
on
C
de
o
j ad
Ba

En Este Formulario se puede especificar o redefinir en la casilla correspondiente,
la Sección de diseño, Tipo de Elemento, Factor de reducción de carga viva,
Factores de longitud No arriostrada, Factores de longitud efectiva y Coeficientes,
tanto para uno o varios elementos de Concreto Armado.

200


10.2.3. Start Design/Check of Structure:
Iniciar el Diseño y/o revisar la estructura contemplando las combinaciones, coeficientes y
definiciones particulares realizadas previamente en la misma siguiendo los lineamientos
normativos establecidos.

10.2.4. Display Design Info:
Mostrar la información del Diseño de acuerdo a la Norma Aplicada.

Salida del diseño

m
Datos de Entrada para

co
el Diseño

e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Longitudinal Reinforcing: Refuerzo Longitudinal
Reinforcing
Rebar Porcentaje: Cuantía del acero de refuerzo longitudinal
Shear Reinforcing: Refuerzo de acero por Corte.
Column P-M-M Interaction Ratios: Relación Demanda/ Capacidad a flexo-compresión en
Columnas.
(6/5) Beam/Column Capacity Ratios: Relación de capacidad dada por la sumatoria de (6/5)
Momentos resistentes en Vigas / Momentos Resistentes en Columnas, que concurren a un nodo,
en cada plano.
Column/Beam Capacity Ratios: Relación de capacidad dada por la sumatoria de Momentos
Resistentes en Columnas / Momentos Resistentes en Vigas que concurren a un Nodo, en cada
plano.
Joint Shear Capacity Ratios: Relación Demanda/Capacidad a Corte en las Juntas
Torsión Reinforcing: Refuerzo de acero por Torsión.

201


10.2.5. Change Design Section: Cambiar la sección del Diseño


m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

202


10.3. Composite Beam Design: Diseño de Vigas Mixtas




Comenzar el Diseño con criterios de Uniformidad

Comenzar el Diseño sin criterios de uniformidad

Diseño Interactivo de Vigas Mixtas


m
Anular la sección definida por Auto-Selección

co

e.

nd
re
Verificar Todos los elementos que Satisfacen
Ap
Borrar definiciones de los parámetros en Vigas Mixtas
ru

Borrar los resultados del Diseño de Vigas Mixtas
st
on
C

de
o
j ad

Elección de grupos
Ba

Grupos para el Diseño

Grupos Existentes

203



Combinaciones Combinaciones
Por Etapa Constructiva Por Resistencia

Combinaciones
Para Flecha

Combinaciones

m
Agregadas

co
e.
nd
re
Ap
ru

st
on

C
de
o

Propiedades a Modificar referente a
ad

la Viga, Flechas, Vibración del
sistema de piso, Tipo de Losa.
j
Ba

Conectores de Corte.

204


10.3.4. Start Design Usign Similarity: Comenzar el Diseño con criterios de Uniformidad
10.3.5. Start Design Without Similarity: Comenzar el Diseño sin criterios de
Uniformidad
10.3.6. Display Design Info: Mostrar Información del Diseño.

Mombre de Vigas.
Grupos de Diseño

m
co
Secciones de Vigas
Esfuerzo cedente

e.
Conectores de Corte
Contraflecha

nd
Reacciones en los Extremos

re
Ap
Coeficiente de suficiencia por
resistencia:
ru

Cargas Constructivas
st

Cargas Finales
on

Coeficiente de suficiencia
C

por Flecha:
Carga Viva
de

Carga Total
o
j ad
Ba

10.3.7. Change Design Section: Cambiar la sección del Diseño para Vigas mixtas


205


10.4. Shear Wall Design: Diseño de Muros de Corte.


Ver y/o Redefinir Parámetros del Objeto PIER

Ver y/o Redefinir Parámetros del Objeto SPANDREL

Definir las Secciones PIER para revisión

Asignar una Sección PIER a chequear.

m
Comenzar el Diseño y/o Revisión de la Estructura

co
Diseño Interactivo de Muros

e.
Mostrar la Información del Diseño

nd
Borrar definiciones de los parámetros Pier y/o Spandrel
re
Ap
Borrar los resultados del Diseño de Muros
ru
st
on
C
de
o
j ad
Ba

206


10.4.1. Select Design Combo: Seleccionar Combinaciones para el Diseño.

Combinaciones
Agregadas

m
co
e.
nd
re
Ap
10.4.2. View/Revise Overwrite: Ver y/o Redefinir parámetros de Diseño.
ru
st
on
C
de
o
j ad
Ba

Propiedades a Modificar referente al diseño de Muros (Pier). Tipo
de Sección, Tipo de refuerzo, espaciamientos, recubrimiento,

207


10.4.3. Define Pier Section for Checking: Definir las Secciones PIER para Revisión.

Nombre de la Sección

Material Base

Agregar una sección de PIER
Agregar una sección de PIER a partir

m
de un muro existente

co
e.
nd
re
Ap
ru
st
on
C
de

Diagrama de
Interacción.
o
j ad
Ba

En el Section Designer se puede especificar el acero longitudinal
de la sección de Muro, aplicado al PIER correspondiente.

208


10.4.4. Display Design Info: Información del Diseño.

m
co
e.
nd
re
Ap
Revisión y Diseño de PIERS
ru
st
on

Cuantía de Acero de refuerzo
C

longitudinal requerido
de
o
j ad
Ba

209


Diseño por Flexión y
Fuerza Axial

Diseño por Corte

m
co
e.
nd
Revisión de re
Ap
Elementos de Borde
ru
st
on
C
de
o
j ad
Ba

210


Revisión y Diseño de SPANDRELS

Area de Acero longitudinal
requerido (Arriba y Abajo)

m
Acero

co
Longitudinal
Requerido

e.
nd
re
Ap
ru
st
on

Acero
C

Longitudinal
Requerido
de
o
j ad
Ba

Diseño por Flexión

Diseño por Corte

Diseño del Acero
Diagonal

211


Revisión y Diseño de PIER Y
SPANDRELS a corte.

m
co
e.
nd
re
Ap

Area de Acero Por
ru

Corte (Cm2/m)
st
on
C
de
o
j ad
Ba

212


III. EJEMPLO.-
Modelaje, Análisis y Diseño Estructural de una Edificación Mixta
(Concreto y Acero).

1) Elegimos las unidades de Inicio (Kg,m)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o

Unidades
ad

2) Activamos el Menú File y escogemos la opción “New Model” a fin de comenzar a
j

generar el Modelo 3D.
Ba

Nuevo Modelo

213


3) Al Escoger la opción “New Model” se nos presenta un formulario donde se puede
decidir comenzar el Modelo con las definiciones y/o preferencias de algún archivo
existente, o bien, iniciar el modelo sin ningún tipo de definiciones preestablecidas. En
Nuestro caso a modo de ejemplo, utilizaremos la opción “No”, es decir, sin parámetros
iniciales.

m
co
Buscar Archivo Archivo por Defecto Comenzar sin Definiciones

e.
nd
4) Luego, se nos presenta un formulario para definir Número de Ejes, distancia entre
re
Ejes, Pisos, Altura de Entrepisos y el tipo de estructura predeterminada a utilizar
Ap
para generar el modelo. En Nuestro utilizaremos “Grid Only” a fin de mostrar el
ejemplo paso a paso.
ru
st
on
C
de
o
j ad
Ba

214


5) Posteriormente, haciendo clic en el botón “Custom Story Data” editamos la
etiqueta de cada uno de los pisos y definimos los pisos principales (Master Story)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

215


6) Una vez finalizada la configuración geométrica antes realizada, se escoge la opción
“Grid Only” obteniéndose en pantalla la definición de ejes y pisos en las dos ventanas
activas verticalmente.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o

7) Guardamos el Modelo. . . siguiendo la ruta (File / Save as / Ejemplo 1)
j ad
Ba

8) Procedemos a dibujar los objetos Lineales (Vigas, Columnas, Arriostramientos)
que conforman el Modelo.

9) Todos los objetos Lineales pertenecientes a los ejes principales pueden dibujarse
simultáneamente siguiendo la ruta:
(Draw / Draw Lines Objects /Create Lines in región or at clicks)

216


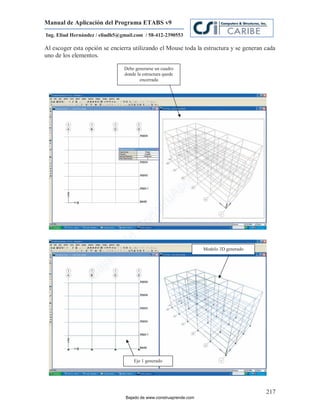

Al escoger esta opción se encierra utilizando el Mouse toda la estructura y se generan cada
uno de los elementos.

Debe generarse un cuadro
donde la estructura quede
encerrada

m
co
e.
nd
re
Ap
ru
st
on
C
de

Modelo 3D generado
o
j ad
Ba

Eje 1 generado

217


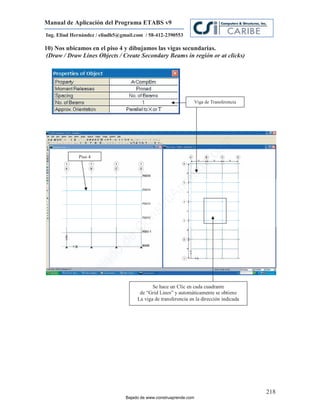

10) Nos ubicamos en el piso 4 y dibujamos las vigas secundarias.
(Draw / Draw Lines Objects / Create Secondary Beams in región or at clicks)

Viga de Transferencia

m
co
Piso 4

e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Se hace un Clic en cada cuadrante
de “Grid Lines” y automáticamente se obtiene
La viga de transferencia en la dirección indicada

218


11) Ahora, procedemos de igual forma con las correas.

Número de Correas

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Se hace un Click en cada cuadrante
de “Grid Lines” y automáticamente se obtienen
las correas en la dirección indicada

219


12) Seleccionamos las Vigas de transferencia y las correas ya ubicadas en el Piso 4

Selección de Correas y vigas
De Transferencia.

m
co
e.
nd
re
Ap
ru
st
on
C
de

13) Una vez seleccionadas se sigue la ruta:
o

(Edit / Replicate)
j ad
Ba

Réplicas a nivel de Piso

Piso donde se va a realizar
La copia de los elementos

220


A continuación se muestra la disposición de vigas de transferencia y correas en los pisos 4
y 5, una vez realizada la réplica correspondiente.

m
co
e.
nd
re
Ap
ru
st
on

Piso 4 Piso 5
C
de
o
j ad
Ba

221


14) Nos ubicamos en el piso 3 y dibujamos los nervios para idealizar la Losa nervada.

(Draw / Draw Lines Objects / Create Secondary Beams in region or at clicks)

Nervios T

m
co
e.
nd
Piso 3

re
Ap
ru
st
on
C
de
o
j ad
Ba

Se hace un Click en cada cuadrante
de “Grid Lines” y automáticamente se obtienen
los Nervios “T” en la dirección indicada

222


15) Procedemos a colocar los arriostramientos concéntricos en los Ejes 1 y 6,
siguiendo la Ruta: (Draw / Draw Lines Objects / Create Braces in región or at clicks)

Tipo V Invertida

m
Tipo V Simple

co
e.
nd
re
Ap
Se hace un Click en el piso correspondiente
Clic
Entre los ejes donde se quiere ubicar los
ru

arriostramientos Tipo V Simple.
st
on
C
de

Eje 6 Eje 1
o
j ad
Ba

Se hace un Click en el piso correspondiente
Entre los ejes donde se quiere ubicar los
arriostramientos Tipo V Invertida

223


16) Una vez modelados los objetos lineales procedemos a modelar las losas de cada
uno de los entrepisos, tomando en cuenta el cambio de uso que se tiene por zona.

(Draw / Draw Area Objects / Draw Area)

Entrepiso Nivel 1

m
co
e.
nd
Losa 2
re
Ap
ru
st
on
C
de
o

Losa 1
j ad
Ba

Se modelan las losas marcando el perímetro correspondiente para
cada una, es decir, haciendo clic en los puntos límites de las mismas.

224


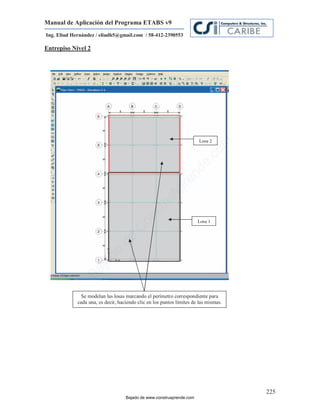

Entrepiso Nivel 2

Losa 2

m
co
e.
nd
re
Ap
ru
st
on

Losa 1
C
de
o
j ad
Ba


225


Entrepiso Nivel 3

m
co
e.
nd
re
Ap
ru
st
on

Losa
C
de
o
j ad
Ba


226


Entrepiso Nivel 4

Vacío

m
co
e.
nd
re
Ap
ru
st
on

Sofito metálico
C
de
o
j ad
Ba

Se modela el sofito metálico y vacíos marcando el perímetro correspondiente
para cada una, es decir, haciendo clic en los puntos límites de los mismos.

227


Entrepiso Nivel 5

m
co
e.
nd
re
Ap
ru
st

Sofito metálico
on
C
de
o
j ad
Ba

Se modela el sofito metálico marcando el perímetro correspondiente,
es decir, haciendo clic en los puntos límites del mismo.

228


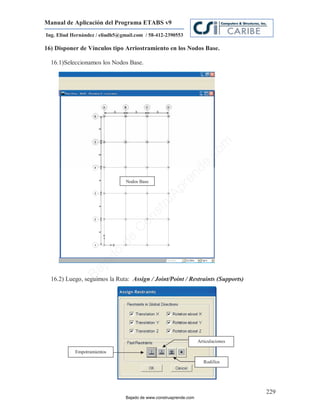

16) Disponer de Vínculos tipo Arriostramiento en los Nodos Base.

16.1)Seleccionamos los Nodos Base.

m
co
e.
nd
Nodos Base
re
Ap
ru
st
on
C
de
o
j ad
Ba

16.2) Luego, seguimos la Ruta: Assign / Joint/Point / Restraints (Supports)

Articulaciones

Empotramientos

Rodillos

229


17) Definimos Los Materiales a utilizar en el Proyecto.

Ruta: (Define / Material Properties)

m
co
e.
nd
re
Ap
17.1) Definimos la calidad del Concreto y el esfuerzo cedente del acero de Refuerzo
ru

longitudinal y transversal. Seleccionamos CONC y elegimos la opción
st

modify/Show Material.
on

Nombre
C
de
o
j ad
Ba

Resistencia del Concreto
Propiedades Generales Esfuerzos cedentes del acero de refuerzo

230


17.2) Definimos la Calidad del Acero Estructural. Seleccionamos STEEL y elegimos la
opción modify/Show Material.

Nombre

m
co
e.
nd
Acero Tipo A-36
re Esfuerzo Cedente
Ap
Propiedades Generales Esfuerzo Último
Costo por Peso Unitario.
ru
st
on

18) Definimos las secciones y perfiles a Utilizar en la Estructura.
)
C

Nota: Para ello elegimos las unidades en cms ubicadas en la parte inferior derecha
de

Ruta: (Define / Frame Sections)
o
j ad
Ba

Agregar una
Sección Nueva

231


A fin de definir las secciones de columnas, nervios y vigas de concreto armado,
utilizamos la opción “Add Rectangular”

m
co
e.
nd
re
Ap
18.1) Generamos la sección de columna de concreto armado C50x50
ru
st
on

Columna 50 x 50
C
de

Concreto Armado
o
j ad
Ba

Dimensiones

Opción para indicar el acero de refuerzo

232


Al seleccionar la opción “Reinforcement…”, se tiene lo siguiente:

Diseño Tipo: Columna

Configuración del Refuerzo: Rectangular

Tipo de refuerzo lateral: Ligaduras

m
co
Recubrimiento

e.
Número de barras en las

nd
dos direcciones

re
Designación de barras en
la cara y en las esquinas
Ap
ru

Especificamos que la sección va a ser
st

chequeada y no diseñada
on
C
de
o
j ad
Ba

Vista de la sección
reforzada de concreto

233


18.2) Generamos la sección de viga de concreto armado V40x55

Viga 40 x 55

Concreto Armado

Dimensiones

m
co
e.
nd
re
Ap
ru
st

Reinforcement…”,
Reinforcement…”,
on
C
de
o
ad

Recubrimiento al centro de la barra en el Tope
j
Ba

Recubrimiento al centro de la barra abajo

Opción para definir el Acero de refuerzo real de la
sección colocada en los extremos de la viga

234


18.3) Generamos la sección de Nervio de concreto armado.

Nervio

Concreto Armado

m
co
e.
nd
Dimensiones
re
Ap
ru
st

on
C

Reinforcement…
de
o
j ad
Ba

Recubrimiento al centro de la barra en el Tope

Recubrimiento al centro de la barra abajo

Opción para definir el Acero de refuerzo real de la
sección colocada en los extremos de la viga
(No aplica en este caso)

235


18.4) Importamos las secciones de perfiles metálicos Doble T (IPE, HEA).

Importar Secciones

m
co
e.
nd
Ruta: C:/Program Files/ Computers and Structures/ ETABS/ euro.pro
re
Ap
ru
st
on
C
de
o
j ad
Ba

236


Al elegir la opción euro.pro se nos presenta la lista de perfiles europeos del Tipo
IPE, HEA, HEB, HLS, etc.

Lista de Perfiles

m
co
e.
nd
re
Ap
ru
st
on
C
de

Seleccionamos los IPE y HEB. Se puede oprimir “control” para seleccionar más de
un perfil de cualquier tipo.
o
j ad
Ba

237


19) Una vez definidas las secciones de concreto armado y de acero procedemos a
asignar dichas secciones a los objetos lineales conformados por los nervios, vigas y
columnas.

En primer lugar nos ubicamos en el Nivel de Entrepiso 1, seleccionamos las vigas y les
asignamos la sección correspondiente previamente definida.

m
co
e.
nd
Selección

re
Ap
ru
st
on
C
de
o
ad

Ruta: Menu Assign/Frame Sections
j
Ba

238


m
co
Sección asignada

e.
a las vigas

nd
re
Ap
ru
st
on
C
de
o
j ad

Este procedimiento se repite en el nivel 2,3, 4 y 5. A continuación se presentan cada
Ba

una de las plantas indicando las secciones en cada caso.

239


Nivel 2.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

240


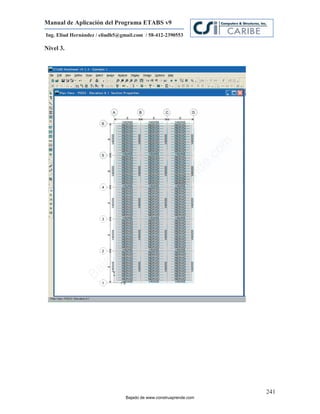

Nivel 3.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

241


Nivel 4.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

242


Nivel 5.

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

243


Una vez definidas las vigas y nervios, procedemos a seleccionar las diagonales y columnas
para asignarles sus respectivas secciones. Para este caso utilizamos las vistas de los ejes.

Ruta: Menu View / Set Elevation View

m
co
e.
Eje 1

nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

244


Eje 2

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

245


Eje 3

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

246


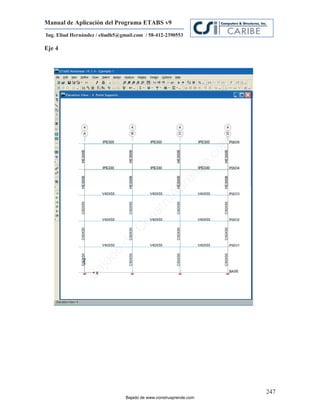

Eje 4

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

247


Eje 5

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

248


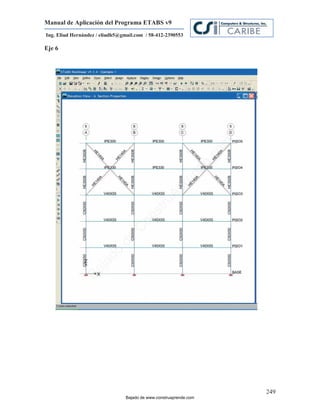

Eje 6

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

249


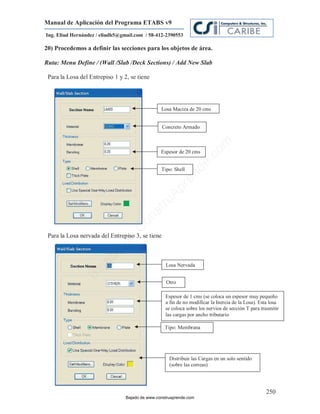

20) Procedemos a definir las secciones para los objetos de área.

Ruta: Menu Define / (Wall /Slab /Deck Sections) / Add New Slab

Para la Losa del Entrepiso 1 y 2, se tiene

Losa Maciza de 20 cms

Concreto Armado

m
Espesor de 20 cms

co
e.
Tipo: Shell

nd
re
Ap
ru
st
on
C

Para la Losa nervada del Entrepiso 3, se tiene
de
o
ad

Losa Nervada
j
Ba

Otro

Espesor de 1 cms (se coloca un espesor muy pequeño
a fin de no modificar la Inercia de la Losa). Esta losa
se coloca sobre los nervios de sección T para trasmitir
las cargas por ancho tributario

Tipo: Membrana

Distribuir las Cargas en un solo sentido
(sobre las correas)

250


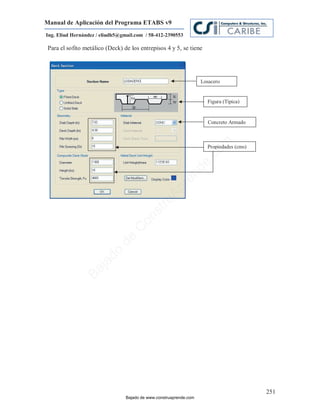

Para el sofito metálico (Deck) de los entrepisos 4 y 5, se tiene

Losacero

Figura (Típica)

Concreto Armado

m
Propiedades (cms)

co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

251


21) Una vez definidas las secciones de área procedemos a asignar dichas secciones a los
objetos de área en cada uno de los entrepisos.

Nos ubicamos en los niveles de entrepiso 1, 2 y 3, seleccionamos las áreas y les asignamos
la sección correspondiente previamente definida.

m
co
Piso 1

e.
Piso 2

nd
re
Ap
ru
st
on

LM20: Losa Maciza de 20 cms.
C
de
o
j ad
Ba

Sentido de Carga

LN: Losa Nervada
Piso 2

252


Por ultimo nos ubicamos en los niveles de entrepiso 4 y 5, seleccionamos las áreas y les
asignamos la sección correspondiente previamente definida.

Sentido de Carga

m
co
Piso 4 Piso 5

e.
nd
re
Ap
ru
st
on

Aberturas Losacero
C
de

22) Procedemos a definir los casos de cargas.
)
o
ad

Ruta: Menu Define / Static Load Cases
j
Ba

253


23) Procedemos a asignar las cargas gravitacionales en cada uno de los entrepisos,
directamente sobre las áreas y las vigas perimetrales por acción de la tabiquería.

Procedimiento: Se seleccionan las áreas y luego se sigue la Ruta:
Menu Assign / Shell Area Loads / Uniform.

m
co
e.
nd
re
Ap
ru
st
on

SCP: 500 Kg/m
Piso 1
C

Piso 2
de

SCP: 300 Kg/m2
o

CV: 250 Kg/m2
j ad
Ba

Menu Assign / Frame Line Loads / Uniform.

SCP: 500 Kg/m

254


Se aplica de igual manera para el Piso 3.

m
co
e.
nd
re
SCP: 500 Kg/m
Ap
Piso 3
ru
st
on

SCP: 350 Kg/m2
C

CV: 250 Kg/m2
de
o
j ad
Ba

Uniform

SCP: 500 Kg/m

255


Finalmente, Se aplica de igual manera también para los pisos 4 y 5

m
co
e.
nd
re
Ap
SCP: 500 Kg/m
ru

Piso 4
st
on
C

SCP: 300 Kg/m2
de

CV: 250 Kg/m2
o
j ad
Ba


SCP: 500 Kg/m

256


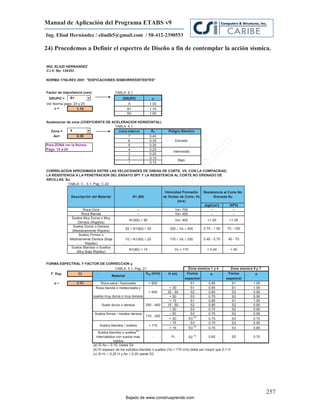

24) Procedemos a Definir el espectro de Diseño a fin de contemplar la acción sísmica.

ING. ELIUD HERNANDEZ
C.I.V. No. 134353

NORMA 1756-REV 2001 "EDIFICACIONES SISMORRESISTENTES"

Factor de importancia (uso) TABLA 6.1
GRUPO = B1 GRUPO 
Ver Norma pags. 23 y 25 A 1.30
= 1.15 B1 1.15
B2 1.00

Aceleracion de zona (COEFICIENTE DE ACELERACION HORIZONTAL)
TABLA 4.1
Zona = 5 ZONAS SISMICAS Ao Peligro Sismico
Ao= 0.30 7 0.40
6 0.35 Elevado

m
Para ZONA ver la Norma 5 0.30
Pags. 15 a 20 4 0.25

co
Intermedio
3 0.20
2 0.15
Bajo

e.
1 0.10

nd
CORRELACION APROXIMADA ENTRE LAS VELOCIDADES DE ONDAS DE CORTE, VS, CON LA COMPACIDAD,
LA RESISTENCIA A LA PENETRACION DEL ENSAYO SPT Y LA RESISTENCIA AL CORTE NO DRENADO DE
ARCILLAS, Su.
TABLA C - 5.1, Pag. C-22 re
Ap
Velocidad Promedio Resistencia al Corte No
Descripción del Material N1 (60) de Ondas de Corte, Vs Drenada Su
(m/s)
ru

(kgf/cm²) (kPa)
Roca Dura -- Vs> 700 -- --
st

Roca Blanda -- Vs> 400 -- --
on

Suelos Muy Duros o Muy
N1(60) > 50 Vs> 400 >1.00 >1.00
Densos (Rígidos)
Suelos Duros o Densos
C

20  N1(60)  50 250  Vs  400 0.70 - 1.00 70 - 100
(Medianamente Rígidos)
Suelos Firmes o
de

Medinamente Densos (Baja 10  N1(60)  20 170  Vs  250 0.40 - 0.70 40 - 70
Rigidez)
Suelos Blandos o Sueltos
N1(60) < 10 Vs < 170 < 0.40 < 40
(Muy Baja Rigidez)
o
ad

FORMA ESPECTRAL Y FACTOR DE CORRECCION 
j

TABLA 5.1, Pag. 21 Zona sismica 1 y 4 Zona sismica 5 y 7
Ba

F. Esp. S2 Vsp (m/s) H (m) Forma  Forma 
Material
espectral espectral
 0.90 Roca sana / fracturada > 500 - S1 0.85 S1 1.00
Roca blanda o meteorizada y < 30 S1 0.85 S1 1.00
> 400 30 - 50 S2 0.80 S2 0.90
suelos muy duros o muy densos > 50 S3 0.70 S2 0.90
< 15 S1 0.80 S1 1.00
Suelo duros o densos 250 - 400 15 - 50 S2 0.80 S2 0.90
> 50 S3 0.75 S2 0.90
Suelos firmes / medios densos 50 S3 0.70 S2 0.95
170 - 250 (a)
> 50 S3 0.70 S3 0.75
15 S3 0.70 S2 0.90
Suelos blandos / sueltos < 170 (a)
> 15 S3 0.70 S3 0.80
(b)
Suelos blandos o sueltos
(c)
intercalados con suelos mas - H1 S2 0.65 S2 0.70
rigidos
(a) Si Ao  0.15, úsese S4
(b) El espesor de los estratos blandos o sueltos (Vs < 170 m/s) debe ser mayor que 0,1 H.
(c) Si H1  0,25 H y Ao  0,20 úsese S3

257


NIVELES DE DISEÑO (ND)
TABLA 6.2
GRUPO = B1 ZONA SISMICA
GRUPO
= Zona 5 1Y2 3Y4 5,6Y7 (*) Valido para
Tabla 6.2 ND2 ND3 ND3 edificios de hasta 10
A; B1
ND = ND3 ND3 pisos ó 30 m de altura
Ver Norma pag. 26 ND1 (*) ND2 (*) ND3 (**) Valido para
B2 ND2 ND3 ND2 (**) edificios de hasta 2
ND3 pisos u 8 m de altura

FACTORES DE REDUCCION R
TABLA 6.4
Tipo Est. I ESTRUCTURAS DE CONCRETO ARMADO
NIVEL DE
Ver Norma pag. 29 TIPO DE ESTRUCTURAS (SECCION 6.3.1)
DISEÑO
ND = ND3 I II III IIIa IV
Ver Norma pag. 29 ND3 6.0 5.0 4.5 5.0 2.0
R= 4.00 ND2 4.0 3.5 3.0 3.5 1.5
ND1 2.0 1.75 1.5 2.0 1.25
CRITERIO DEL REVISOR

m
ESTRUCTURAS DE ACERO
NIVEL DE TIPO DE ESTRUCTURAS (SECCION 6.3.1)

co
DISEÑO
I(1) II III IIIa IV
(2) (3)
ND3 6.0 5.0 4.0 6.0 2.0

e.
ND2 4.5 4.0 - - 1.5
ND1 2.5 2.25 2.0 - 1.25

nd
(1) Para sistemas con columnas articuladas en base el valor de R
será multiplicado por 0,75

re
(2) En pórticos con vigas de celosia se usará 5.0 limitado a
edificios de no mas de 30 metros de altura
Ap
(3) En aquellos casos donde la conexion viga colectora-columna
sea del tipo PR, según la Norma COVENIN 1618-98, úsese 5.0
ru

ESTRUCTURAS MIXTA ACERO-CONCRETO
NIVEL DE
TIPO DE ESTRUCTURAS (SECCION 6.3.1)
st

DISEÑO
I II III IIIa IV
on

(1)
ND3 6.0 5.0 4.0 6.0 2.0
ND2 4.0 4.0 - - 1.5
ND1 2.25 2.5 2.25 - 1.0
C

(1) Para muros estructurales reforzados con plancha de acero y
miembro de bordes de seccion mixta (Acero - Concreto). Úsese
de

%Amortiguamiento 0.05
o

VALORES DE , To y T*
ad

TABLA 7.1 Pag. 35
F. Esp. S2 Forma T*  p  = Factor de magnificación promedio
j

Espectral (seg) To = Valor del periodo a partir del
Ba

T* = 0.7 S1 0.4 2.4 1.0 cual los espectros tienen un valor
= 2.6 S2 0.7 2.6 1.0 T* = Valor maximo del periodo en el
p= 1.0 S3 1.0 2.8 1.0 intervalo donde los espectros
S4 1.3 3.0 0.8 normalizados tienen un valor

To = T* / 4 = 0.1750

VALORES DE T+ (1)
(T*/4) T+  T* (Condición)
TABLA 7.2 Pag. 35
+
R= 4.00 CASO T (seg) +
T = Periodo característico de
R<5 0.1 (R - 1) variación de respuesta ductil
T+ = 0.30 R5 0.4
+
(1) To  T
c
 4 R
/ 1.11

258


Tabla de valores
Espectro de Respuesta Espectro de Diseño
0.0000 0.3105 0.0000 0.3105
Espectro de Respuesta 0.0500 0.4524 0.0500 0.2794
0.1000 0.5944 0.1000 0.2529
0.1500 0.7363 0.1500 0.2342
0.2000 0.8073 0.2000 0.2205
0.2500 0.8073 0.2500 0.2101
0.3000 0.8073 0.3000 0.2018
0.3500 0.8073 0.3500 0.2018
0.4000 0.8073 0.4000 0.2018
0.4500 0.8073 0.4500 0.2018
0.5000 0.8073 0.5000 0.2018
0.5500 0.8073 0.5500 0.2018
0.6000 0.8073 0.6000 0.2018
0.6500 0.8073 0.6500 0.2018
0.7000 0.8073 0.7000 0.2018
0.7500 0.7535 0.7500 0.1884
0.8000 0.7064 0.8000 0.1766

m
0.8500 0.6648 0.8500 0.1662
0.9000 0.6279 0.9000 0.1570

co
0.9500 0.5949 0.9500 0.1487
1.0000 0.5651 1.0000 0.1413
1.0500 0.5382 1.0500 0.1346

e.
1.1000 0.5137 1.1000 0.1284
1.1500 0.4914 1.1500 0.1229
To

nd
0.1750 1.2000 0.4709 1.2000 0.1177
Espectro de Diseño. 1.2500 0.4521 1.2500 0.1130
T* 0.7000 1.3000 0.4347 1.3000 0.1087

T+ re
0.3000
1.3500
1.4000
0.4186
0.4037
1.3500
1.4000
0.1047
0.1009
Ap
1.4500 0.3897 1.4500 0.0974
T+ def 0.3000 1.5000
1.5500
0.3767
0.3646
1.5000
1.5500
0.0942
0.0911
ru

R 4.00 1.6000
1.6500
0.3532
0.3425
1.6000
1.6500
0.0883
0.0856
C 1.1137
st

1.7000 0.3324 1.7000 0.0831
1.7500 0.3229 1.7500 0.0807
1.1500
on

1.8000 0.3140 1.8000 0.0785
 1.8500 0.3055 1.8500 0.0764
 2.6000 1.9000 0.2974 1.9000 0.0744
C

1.9500 0.2898 1.9500 0.0725
 0.9000 2.0000
2.0500
0.2826
0.2757
2.0000
2.0500
0.0706
0.0689
de

Ao 0.3000 2.1000
2.1500
0.2691
0.2628
2.1000
2.1500
0.0673
0.0657
 1.0000 2.2000 0.2569 2.2000 0.0642
o

2.2500 0.2512 2.2500 0.0628
2.3000 0.2457 2.3000 0.0614
ad

2.3500 0.2405 2.3500 0.0601
2.4000 0.2355 2.4000 0.0589
2.4500 0.2307 2.4500 0.0577
j
Ba

2.5000 0.2260 2.5000 0.0565

Nota: Se copian los valores del espectro de diseño en un archivo de texto (.txt)

259


25) Procedemos a Definir los casos de Análisis Espectral.

Ruta: Menu Define / Response Spectrum

Agregar un Nuevo caso
espectral

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

260


26) Procedemos a Realizar la discretización de las áreas (Mallas internas y externas)

.- Seleccionamos las areas tipo Shell del Primer piso, y luego seguimos la Ruta:
(Menu Assign / Shell Area / Area Object Mesh Options)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Area Discretizada en múltiples
elementos finitos tipo shell

261


.- De igual manera vamos seleccionado cada una de las áreas en los pisos 2 y3, y luego
seguimos la Ruta: (Menu Assign / Shell Area / Area Object Mesh Options). De esta
forma se obtiene una discretrización coherente a fin de analizar dichas losas y poder
transmitir las cargas con un mínimo error numérico.

27) Procedemos a asignar en cada planta el diafragma rígido correspondiente.

.- Seleccionamos las areas tipo Shell del Primer piso, y luego seguimos la Ruta:
(Menu Assign / Shell Area / Diaphragms)

m
co
e.
nd
Centro de Rigidez del
Diafragma de Piso.
re
Ap
ru
st
on

.- De igual manera vamos seleccionado cada una de las áreas en los pisos 2, 3, 4 y 5, y
C

luego seguimos la Ruta: (Menu Assign / Shell Area / Area Object Mesh Options). De
de

esta forma se obtiene define el centro de rigidez de cada nivel.
o
j ad
Ba

2do Piso 3er Piso 4to Piso

262


28) Definimos la Masa de Cada Diafragma (Centro de Masa)

.- Seguimos la Ruta: (Menu Define / Mass Source)

m
co
e.
nd
Se asignan los factores de participación
de masa por tipo de carga
re
Ap
ru
st
on

29) Definimos si se incorpora la carga sísmica especial.
C
de
o
j ad
Ba

263


30) Definimos las Opciones de Análisis.

.- Seguimos la Ruta: (Menu Analyze / Set Análisis Options)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

264


31) Revisamos el Modelo.

.- Seguimos la Ruta: (Menu Analyze / Check Model)

m
co
e.
nd
re
Ap
ru
st
on
C

32) Run Analysis……. Realizar el Análisis.
de
o
j ad
Ba

265


33) Evaluamos la Respuesta Estructural, ante el régimen de Cargas Gravitacionales y
Sísmicas.

33.1) Seguimos la Ruta: (Menu Display / Show Mode Shape)

m
co
e.
nd
Modo 1: T = 0.57s re Modo 2: T = 0.48s
Ap
ru
st
on
C
de
o
j ad
Ba

Modo 4: T = 0.26s
Modo 3: T = 0.42s

266


33.2) Seguimos la Ruta: (Menu Display / Show Member Forces – Stress Diagram )

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

267


33.3) Seguimos la Ruta: (Menu Display / Show Story Response Plots.)

m
Corte de Piso (Sx)

co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Deriva de Piso (Sx)

268


33.4) Seguimos la Ruta: (Menu Display / Show Tables.)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

269


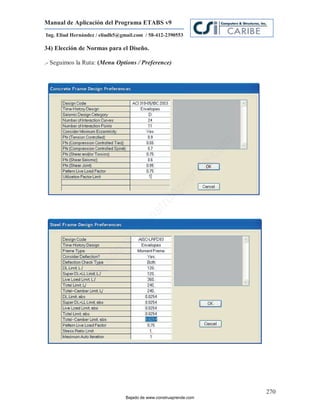

34) Elección de Normas para el Diseño.

.- Seguimos la Ruta: (Menu Options / Preference)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

270


35) Definición de Combinaciones.

.- Seguimos la Ruta: (Menu Define / Add default design Combos)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

271


36) Diseño Sismorresistente en Concreto Armado.

.- Seguimos la Ruta: (Menu Design / Concrete Frame Design / Start Design)

36.1) Menu Display Design Info.

36.1.1) Longitudinal Reinforcing. (Acero Longitudinal en Vigas)

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Nivel 1 Nivel 2

272


36.1.2) Column P-M-M Interaction Ratio.
(Coeficiente de Suficiencia en Columnas). Debe ser menor o igual a 1.00

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

273


En general, al seleccionar una determinada viga y hacer clic en el botón derecho del Mouse,
se tiene lo siguiente:

m
co
e.
nd
re
Ap
Donde,
ru
st

Top Steel: Acero Superior
on

Bottom Steel: Acero inferior
Shear Steel: Acero por corte (cm2/cm). Es decir, representa el área de acero requerida
:
C

para una separación de estribos cada 1 cm.
de

Station Loc: Distancia a la cual se esta diseñando.
:
o
j ad
Ba

274


.- En el caso del acero por corte de la viga, el programa lo determina según el nivel de
diseño del elemento. Por ejemplo, si se escoge “Sway Special” se diseña por capacidad, es
decir, el área de acero por corte es función de la carga gravitacional mayorada mas el corte
proveniente de suponer que en los extremos de la viga se generan las rótulas plásticas a
flexión.

m
co
Cortes por Capacidad con el acero de
cálculo

e.
nd
re
Ap

Corte por Gravedad
ru
st

Capacidad Momento (Izquierda) con el acero
on

de cálculo.
C

Capacidad Momento (Derecha) con el acero de
de

cálculo
o
ad

Si el Corte por capacidad es superior al corte
gravitacional implica que Vc = 0
j
Ba

Es importante destacar que el corte debe revisarse para los aceros reales colocados y no
los calculados, por tanto vamos a proceder a indicar los aceros superiores e inferiores
finales a la izquierda y la derecha de las vigas. Esto implica, quitar el análisis y luego ir
al menú Define / Frame Sections.

275


m
co
e.
nd
re
Ap
ru
st

Cortes por Capacidad con el acero Real a colocar
en planos. El valor es mayor al obtenido
on

inicialmente.
C
de
o
ad

Corte por Gravedad
j
Ba

Capacidad Momento (Izquierda) con el acero
real a colocar en Planos

Capacidad Momento (Derecha) con el acero
real a colocar en planos.

Si el Corte por capacidad es superior al corte
gravitacional implica que Vc = 0
276


36.1.3) Column/Beam Capacity Ratio.
(Factor de Capacidad Columna / Viga en Nodos).
Para ser satisfactorio, debe ser mayor o igual a 1.20

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Es importante destacar que esta Relación de Capacidad Columna/Viga en los nodos
también debe determinarse con lo aceros reales colocados y no los calculados de Vigas y
columnas, pertenecientes al sistema resistente a sismo. En este caso, la columna tiene un
acero definido desde el inicio del modelo, mientras que en las vigas, luego de conocer la
demanda de acero longitudinal en las mismas por el régimen de cargas, se ha fijado un
acero a colocar en los extremos de cada elemento (arriba y abajo), a fin de evaluar en su
condición real.

277


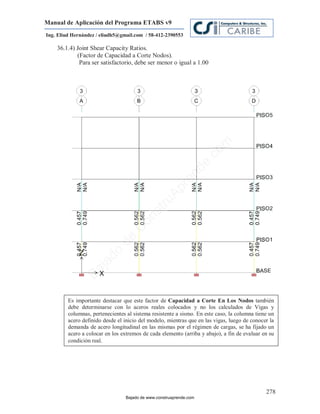

36.1.4) Joint Shear Capacity Ratios.
(Factor de Capacidad a Corte Nodos).
Para ser satisfactorio, debe ser menor o igual a 1.00

m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Es importante destacar que este factor de Capacidad a Corte En Los Nodos también
debe determinarse con lo aceros reales colocados y no los calculados de Vigas y
columnas, pertenecientes al sistema resistente a sismo. En este caso, la columna tiene un
acero definido desde el inicio del modelo, mientras que en las vigas, luego de conocer la
demanda de acero longitudinal en las mismas por el régimen de cargas, se ha fijado un
acero a colocar en los extremos de cada elemento (arriba y abajo), a fin de evaluar en su
condición real.

278


37) Diseño en Acero.

.- Seguimos la Ruta: (Menu Design / Steel Frame Design / Start Design)

El programa ETABS determina el coeficiente de Suficiencia (C.S) de cada uno de los
elementos (Correas, Vigas, Arriostramientos y Columnas) que pertenecen a la estructura de
conformidad con las combinaciones establecidas en la aplicación de la norma AISC-LRFD
(Estados Límites). El Coeficiente de Suficiencia expresa la relación crítica de
Demanda/Capacidad en la Interacción de la fuerza axial y los momentos actuando
simultáneamente, así como las flechas máximas permitidas, debido a ello, en cualquier caso
debe ser igual o menor a 1.00.

m
co
e.
nd
Es importante destacar que en el sistema resistente a sismo tipo “SMF” “Special Moment
“
Frames” se ha verificado previamente que: re
Ap
ru

1) Los perfiles para las Vigas y Columnas sean compactos Sísmicos
st

2) Las vigas posean adecuado soporte lateral.
on

3) El criterio Columna Fuerte-Viga Débil en cada Nodo considerando un valor de
C

sobre-resistencia (Ry) en vigas igual a 1.50.
de
o
ad

Por otra parte, en el sistema resistente a sismo tipo “SCBF” “Special Concentrically Braced
“
j

frames” se ha verificado previamente que:
Ba

1) Los perfiles para los arriostramientos y Columnas sean compactos Sísmicos
2) Los arriostramientos cumplan con la esbeltez máxima permitida igual a 4*(E/Fy)1/2
3) Los arriostramientos estén colocados de manera alternante y simétrica.
4) Las columnas cumplan con el requisito de resistencia axial requerida por la accion
inelástica de las diagonales.

Nota: Estos Criterios son de acuerdo a la Norma AISC 341-05 “Sesimic Provisions”.

279


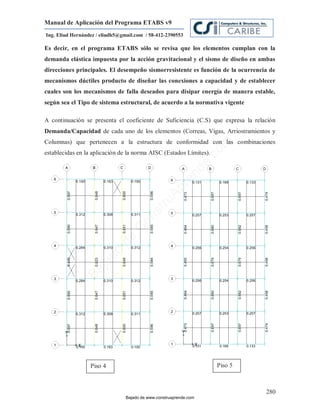

Es decir, en el programa ETABS sólo se revisa que los elementos cumplan con la
demanda elástica impuesta por la acción gravitacional y el sismo de diseño en ambas
direcciones principales. El desempeño sismorresistente es función de la ocurrencia de
mecanismos dúctiles producto de diseñar las conexiones a capacidad y de establecer
cuales son los mecanismos de falla deseados para disipar energía de manera estable,
según sea el Tipo de sistema estructural, de acuerdo a la normativa vigente

A continuación se presenta el coeficiente de Suficiencia (C.S) que expresa la relación
Demanda/Capacidad de cada uno de los elementos (Correas, Vigas, Arriostramientos y
Columnas) que pertenecen a la estructura de conformidad con las combinaciones

m
establecidas en la aplicación de la norma AISC (Estados Límites).

co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

Piso 4 Piso 5

280


m
co
e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

281


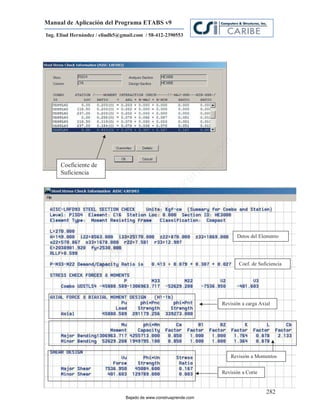

m
co
e.
Coeficiente de

nd
Suficiencia
re
Ap
ru
st
on
C

Datos del Elemento
de
o
ad

Coef. de Suficiencia
j
Ba

Revisión a carga Axial

Revisión a Momentos

Revisión a Corte

282


37) Diseño de Vigas Compuestas.

.- Seguimos la Ruta: (Menu Design / Composite Beam Design / Start Design)

El programa ETABS determina el coeficiente de Suficiencia (C.S) de cada uno de los
elementos en sección mixta, de conformidad con las combinaciones establecidas para la
condición de servicio y condición última. El Coeficiente de Suficiencia expresa la relación
crítica de Demanda/Capacidad para flechas, a corte y a flexión, así como la vibración del
sistema de piso.

m
co
e.
nd
re
Demanda/Capacidad a Corte y
Ap
Momento para la condición de
servicio y Ultima.
ru
st
on
C
de
o
j ad
Ba

Al seleccionar algún elemento, se tiene:

283


m
co
e.
nd
Sumario
re
Ap
ru
st
on
C
de
o
j ad
Ba

Relación
Demanda/Capacidad

284


Resistencia

Revisión
Por Flexión

m
Revisión

co
Por Corte

e.
nd
re
Ap
ru

Reacciones
st
on
C
de
o
ad

Conectores de Corte
j
Ba

285


Condición de Servicio

Flechas
Servici

m
co
Vibración
Servicio

e.
nd
re
Ap
ru
st
on
C
de
o
j ad
Ba

286

Manual9.5

Más contenido relacionado

La actualidad más candente

Similar a Manual9.5

Manual9.5
