Manual(t. c. r.)

“ADAPTACION DE NUEVAS TECNICAS
CONSTRUCTIVAS EN OBRAS DE RIEGO”
INTRODUCCION
La Agencia PRONAMACHCS Tarma hasta el año 1,997
vino ejecutando obras de infraestructura de riego
mediante la utilización de Concreto en sus diferentes
formas para la construcción de Canales y Reservorios
nocturnos de riego en comunidades donde no existían
vías de acceso carrozable, originando de ésta manera un
problema en el acarreo de materiales a obra, realizándolo
los beneficiarios a lomo y en otros casos con acémilas
por caminos de herradura hasta por distancias de 2 a 5
Km. de la trocha carrozable más cercana.
La falta de accesibilidad a la obra para el traslado de
materiales de construcción y la cantidad de mano de obra
no calificada que deberían aportar los beneficiarios por el
volumen de concreto a utilizar, originó la prolongación del
tiempo de ejecución de los
VISTA 01: RESERVORIO DE 750 M3 DE
CONCRETO.

proyectos hasta de cuatro veces más de lo programado,
adicionándole a esto la llegada del invierno y las
actividades agrícolas que deben realizar los campesinos,
existiendo por tal razón la poca participación de los
beneficiarios en obra, no cumpliendo los compromisos

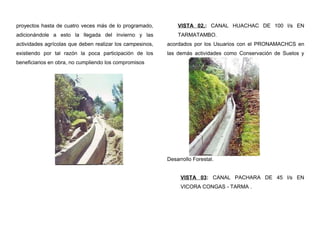

VISTA 02,: CANAL HUACHAC DE 100 l/s EN
TARMATAMBO.
acordados por los Usuarios con el PRONAMACHCS en
las demás actividades como Conservación de Suelos y
Desarrollo Forestal.
VISTA 03: CANAL PACHARA DE 45 l/s EN
VICORA CONGAS - TARMA .

Por tales razones a partir de Junio del ’98 la Oficina
de Infraestructura rural en coordinación con los
Comités de Obras de los proyectos programados
para su ejecución y, en base al conocimiento de

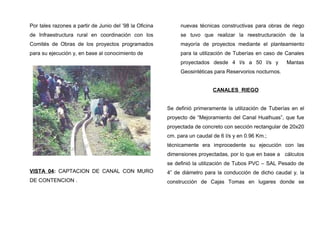

VISTA 04: CAPTACION DE CANAL CON MURO
DE CONTENCION .
nuevas técnicas constructivas para obras de riego
se tuvo que realizar la reestructuración de la
mayoría de proyectos mediante el planteamiento
para la utilización de Tuberías en caso de Canales
proyectados desde 4 l/s a 50 l/s y Mantas
Geosintéticas para Reservorios nocturnos.
CANALES RIEGO
Se definió primeramente la utilización de Tuberías en el
proyecto de “Mejoramiento del Canal Hualhuas”, que fue
proyectada de concreto con sección rectangular de 20x20
cm. para un caudal de 6 l/s y en 0.96 Km.;
técnicamente era improcedente su ejecución con las
dimensiones proyectadas, por lo que en base a cálculos
se definió la utilización de Tubos PVC – SAL Pesado de
4” de diámetro para la conducción de dicho caudal y, la
construcción de Cajas Tomas en lugares donde se

distribuirá el agua a los sectores de riego o parcelas.
Inicialmente se tuvo reacciones negativas por algunos
beneficiarios ya que siempre el campesino quiere
ver un canal de concreto que pase, por la idiosincrasia
misma que tiene ya que nunca experimentó con otro tipo
de material.

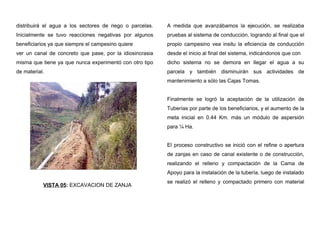

VISTA 05: EXCAVACION DE ZANJA
A medida que avanzábamos la ejecución, se realizaba
pruebas al sistema de conducción, logrando al final que el
propio campesino vea insitu la eficiencia de conducción
desde el inicio al final del sistema, indicándonos que con
dicho sistema no se demora en llegar el agua a su
parcela y también disminuirán sus actividades de
mantenimiento a sólo las Cajas Tomas.
Finalmente se logró la aceptación de la utilización de
Tuberías por parte de los beneficiarios, y el aumento de la
meta inicial en 0.44 Km. más un módulo de aspersión
para ¼ Ha.
El proceso constructivo se inició con el refine o apertura
de zanjas en caso de canal existente o de construcción,
realizando el relleno y compactación de la Cama de
Apoyo para la instalación de la tubería, luego de instalado
se realizó el relleno y compactado primero con material

seleccionado de material punzante en 10 cm. de espesor
y, posterior relleno con resto de material excavado.

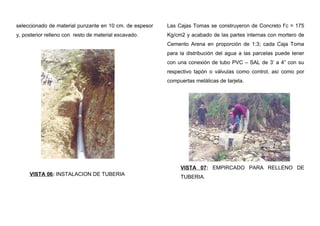

VISTA 06: INSTALACION DE TUBERIA
Las Cajas Tomas se construyeron de Concreto f’c = 175
Kg/cm2 y acabado de las partes internas con mortero de
Cemento Arena en proporción de 1:3; cada Caja Toma
para la distribución del agua a las parcelas puede tener
con una conexión de tubo PVC – SAL de 3’ a 4” con su
respectivo tapón o válvulas como control, así como por
compuertas metálicas de tarjeta.
VISTA 07: EMPIRCADO PARA RELLENO DE
TUBERIA.

En casos en que la tubería quedaba en relleno se tuvo
que realizar el empircado hasta la parte superior como un
canal para asiento del tubo y ser rellenado o tapado dicha
tubería y así evitar que se encuentre en la interperie.
RESERVORIO NOCTURNOS
La determinación para la utilización de Manta
Geosintética fue en los Reservorio de Andamarca Curish
de 267 m3 , Pichcapuquio de 177 m3 y Matacocha de
230 m3 ubicados en las comunidades de Andamarca
Curish, Collpa y San Antonio comprensión de los distritos
de Tarma, Acobamba y Tapo,
Debido a que se encontraban distanciados de la vía de
acceso el primero a 2.5 Hrs., el segundo a 1.30 Hrs. y el
tercero a 45’ por caminos de herradura poco transitables,
el cual originaría un trabajo forzado para los beneficiarios
en cuanto al acarreo de materiales de construcción si se
ejecutaría de concreto.

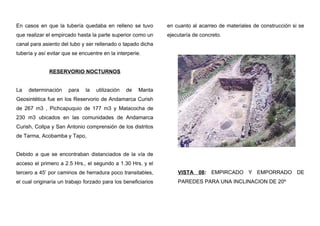

VISTA 08: EMPIRCADO Y EMPORRADO DE
PAREDES PARA UNA INCLINACION DE 20º

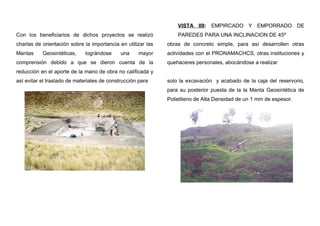

Con los beneficiarios de dichos proyectos se realizó
charlas de orientación sobre la importancia en utilizar las
Mantas Geosintéticas, lográndose una mayor
comprensión debido a que se dieron cuenta de la
reducción en el aporte de la mano de obra no calificada y
así evitar el traslado de materiales de construcción para
VISTA 09: EMPIRCADO Y EMPORRADO DE
PAREDES PARA UNA INCLINACION DE 45º
obras de concreto simple, para así desarrollen otras
actividades con el PRONAMACHCS, otras instituciones y
quehaceres personales, abocándose a realizar
solo la excavación y acabado de la caja del reservorio,
para su posterior puesta de la la Manta Geosintética de
Polietileno de Alta Densidad de un 1 mm de espesor.

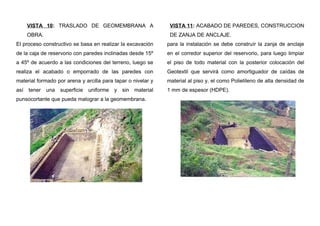

VISTA 10: TRASLADO DE GEOMEMBRANA A
OBRA.
El proceso constructivo se basa en realizar la excavación
de la caja de reservorio con paredes inclinadas desde 15º
a 45º de acuerdo a las condiciones del terreno, luego se
realiza el acabado o emporrado de las paredes con
material formado por arena y arcilla para tapar o nivelar y
así tener una superficie uniforme y sin material
punsocortante que pueda malograr a la geomembrana.
VISTA 11: ACABADO DE PAREDES, CONSTRUCCION
DE ZANJA DE ANCLAJE.
para la instalación se debe construír la zanja de anclaje
en el corredor superior del reservorio, para luego limpiar
el piso de todo material con la posterior colocación del
Geotextil que servirá como amortiguador de caídas de
material al piso y, el como Polietileno de alta densidad de
1 mm de espesor (HDPE).

VISTA 12: INSTALACION DE GEOTEXTIL ANTES DEL
POLIETILENO
Todo el proceso de instalación es recomendable que lo
realice la empresa proveedora del material insitu y no
aceptar el prefabricado por no tener un perfecto acomodo
de la manta a las paredes del reservorio; recomendando
que después de culminar su instalación debe construirse
un cerco perimétrico para evitar accidentes que se
puedan lamentar y así proteger del acceso a personas y
animales.
VISTA 13: INSTALACION DEL POLIETILENO

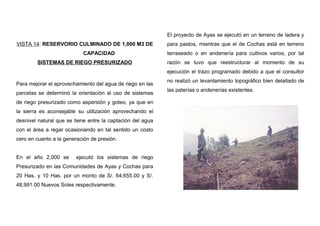

VISTA 14: RESERVORIO CULMINADO DE 1,000 M3 DE
CAPACIDAD
SISTEMAS DE RIEGO PRESURIZADO
Para mejorar el aprovechamiento del agua de riego en las
parcelas se determinó la orientación al uso de sistemas
de riego presurizado como aspersión y goteo, ya que en
la sierra es aconsejable su utilización aprovechando el
desnivel natural que se tiene entre la captación del agua
con el área a regar ocasionando en tal sentido un costo
cero en cuanto a la generación de presión.
En el año 2,000 se ejecutó los sistemas de riego
Presurizado en las Comunidades de Ayas y Cochas para
20 Has. y 10 Has. por un monto de S/. 64,655.00 y S/.
48,991.00 Nuevos Soles respectivamente.
El proyecto de Ayas se ejecutó en un terreno de ladera y
para pastos, mientras que el de Cochas está en terreno
terraseado o en andenería para cultivos varios, por tal
razón se tuvo que reestructurar al momento de su
ejecución el trazo programado debido a que el consultor
no realizó un levantamiento topográfico bien detallado de
las paterías o andenerías existentes.

VISTA 15: INSTALACION DE LATERAL MOVIL CON
MANGUERAS DE POLIETILENO DE ¾” Y
ASPERSORES DE BAJA PRESION.
El diseño en áreas de ladera con pendientes suaves a
moderadas puede compararse a de terrenos casi plano y,
a medida que se vaya pronunciando la ladera el radio de
humedecimiento del aspersor disminuye en nivel superior,
siendo la rotación completa del aspersor.
VISTA 16: DISEÑO DE LATERALES MOVILES EN
AREAS TERRAZEADAS
En áreas con andenería la distribución de las válvulas
para conectar los laterales móviles se realizan al inicio y
terminación de cada terraza con intermedios de acuerdo
al ancho del anden, ésto para una mejor distribución del
agua ya que los niveles entre terrazas son en promedio

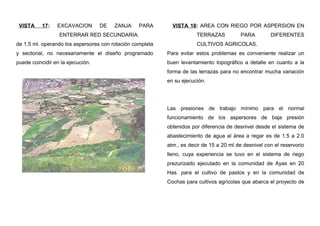

VISTA 17: EXCAVACION DE ZANJA PARA
ENTERRAR RED SECUNDARIA.
de 1.5 ml. operando los aspersores con rotación completa
y sectorial, no necesariamente el diseño programado
puede coincidir en la ejecución.

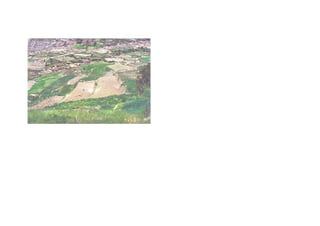

VISTA 18: AREA CON RIEGO POR ASPERSION EN
TERRAZAS PARA DIFERENTES
CULTIVOS AGRICOLAS.
Para evitar estos problemas es conveniente realizar un
buen levantamiento topográfico a detalle en cuanto a la
forma de las terrazas para no encontrar mucha variación
en su ejecución.
Las presiones de trabajo mínimo para el normal
funcionamiento de los aspersores de baja presión
obtenidos por diferencia de desnivel desde el sistema de
abastecimiento de agua al área a regar es de 1.5 a 2.0
atm., es decir de 15 a 20 ml de desnivel con el reservorio
lleno, cuya experiencia se tuvo en el sistema de riego
prezurizado ejecutado en la comunidad de Ayas en 20
Has. para el cultivo de pastos y en la comunidad de
Cochas para cultivos agrícolas que abarca el proyecto de

Manejo Intensivo de Microcuencas Altoandinas (MIMA –
TARMA).
VISTA 19: AREA CON RIEGO POR ASPERSION EN
PARA PASTOS CULTIVADOS.
COMENTARIO DE IMPACTOS
Los beneficiarios de éstas obras duplicaron sus ingresos
económicos, debido que actualmente tienen dos (02)
cosechas al año, su frecuencia del riego aumentó (si
antes regaba cada 25 a 30 días hoy lo hacen cada 10 ó
12 días), se cortó o disminuyó el riego por las noches por
parte de los campesinos, el agua llega en menos tiempo
por el sistema de conducción a sus parcelas y, finalmente
disminuyó sus actividades de mantenimiento en caso de
canales a solo limpieza de las Cajas Tomas u otras obras
de arte.
Tal es el caso, en la comunidad de Ayas donde se riega
25 Has. de pastos cultivados con aspersión, la producción
de leche se duplicó por día de 5 litros de leche a 12 litros
en dos ordeños por día; Se espera en el futuro que la

gran mayoría de los campesinos traten de mejorar o
sensibilizarse en cuanto a la importancia de un
permanente mantenimiento de las obras ejecutadas del
cual dependerá la duración normal de éstos materiales
usados (20 a 30 años); asimismo que continúen
asimilando la utilización de materiales de acuerdo al
avance de la tecnología con el cual disminuirán su costo
de producción, maximizando el recurso hídrico que cada
día es mas escaso por la ampliación de la frontera
agrícola y al crecimiento poblacional; por lo que su
desarrollo dependerá de su asimilación a la utilización de
nuevas tecnologías adaptadas de acuerdo a la evolución
científica.
VISTA 20: CAPACITACION A DIRECTIVOS DE
COMITES DE OBRAS.
Para lograr todo esto es necesario que se continúe con la
orientación o sensibilización a los campesinos sobre el
particular por parte de Instituciones que desarrollan obras
de infraestructura de riego y Empresas que se dedican a
la comercialización de éstos materiales.
Asimismo ésta dependencia realizó cursos de
capacitación a los beneficiarios de las obras en cuanto al
Manejo del Agua de Riego y Mantenimiento de La
infraestructura de riego, para lo cual se tuvo que realizar
publicaciones de folletos como “MANUAL PRACTICO DE
RIEGO” y “MANUAL PARA MANTENIMIENTO DE
INFRAESTRUCTURA DE RIEGO”, con lo que se vienen
obteniendo los frutos en cuanto a la organización de
Usuarios de riego en comunidades que no existían y la

consolidación en otra, así como una mejor gestión del sus
sistemas de riego.

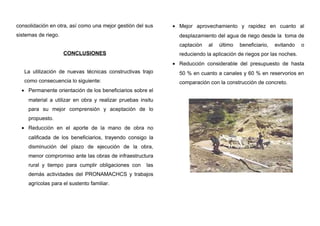

CONCLUSIONES
La utilización de nuevas técnicas constructivas trajo
como consecuencia lo siguiente:
• Permanente orientación de los beneficiarios sobre el
material a utilizar en obra y realizar pruebas insitu
para su mejor comprensión y aceptación de lo
propuesto.
• Reducción en el aporte de la mano de obra no
calificada de los beneficiarios, trayendo consigo la
disminución del plazo de ejecución de la obra,
menor compromiso ante las obras de infraestructura
rural y tiempo para cumplir obligaciones con las
demás actividades del PRONAMACHCS y trabajos
agrícolas para el sustento familiar.
• Mejor aprovechamiento y rapidez en cuanto al
desplazamiento del agua de riego desde la toma de
captación al último beneficiario, evitando o
reduciendo la aplicación de riegos por las noches.
• Reducción considerable del presupuesto de hasta
50 % en cuanto a canales y 60 % en reservorios en
comparación con la construcción de concreto.

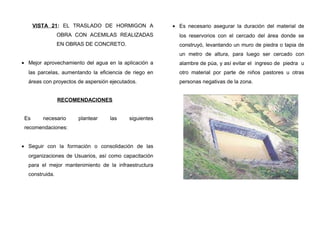

VISTA 21: EL TRASLADO DE HORMIGON A
OBRA CON ACEMILAS REALIZADAS
EN OBRAS DE CONCRETO.
• Mejor aprovechamiento del agua en la aplicación a
las parcelas, aumentando la eficiencia de riego en
áreas con proyectos de aspersión ejecutados.
RECOMENDACIONES
Es necesario plantear las siguientes
recomendaciones:
• Seguir con la formación o consolidación de las
organizaciones de Usuarios, así como capacitación
para el mejor mantenimiento de la infraestructura
construida.
• Es necesario asegurar la duración del material de
los reservorios con el cercado del área donde se
construyó, levantando un muro de piedra o tapia de
un metro de altura, para luego ser cercado con
alambre de púa, y así evitar el ingreso de piedra u
otro material por parte de niños pastores u otras
personas negativas de la zona.

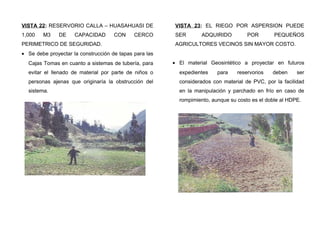

VISTA 22: RESERVORIO CALLA – HUASAHUASI DE
1,000 M3 DE CAPACIDAD CON CERCO
PERIMETRICO DE SEGURIDAD.
• Se debe proyectar la construcción de tapas para las
Cajas Tomas en cuanto a sistemas de tubería, para
evitar el llenado de material por parte de niños o
personas ajenas que originaría la obstrucción del
sistema.
VISTA 23: EL RIEGO POR ASPERSION PUEDE
SER ADQUIRIDO POR PEQUEÑOS
AGRICULTORES VECINOS SIN MAYOR COSTO.
• El material Geosintético a proyectar en futuros
expedientes para reservorios deben ser
considerados con material de PVC, por la facilidad
en la manipulación y parchado en frío en caso de
rompimiento, aunque su costo es el doble al HDPE.

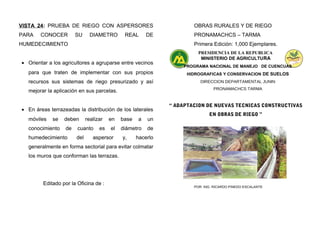

VISTA 24: PRUEBA DE RIEGO CON ASPERSORES
PARA CONOCER SU DIAMETRO REAL DE
HUMEDECIMIENTO
• Orientar a los agricultores a agruparse entre vecinos
para que traten de implementar con sus propios
recursos sus sistemas de riego presurizado y así
mejorar la aplicación en sus parcelas.
• En áreas terrazeadas la distribución de los laterales
móviles se deben realizar en base a un
conocimiento de cuanto es el diámetro de
humedecimiento del aspersor y, hacerlo
generalmente en forma sectorial para evitar colmatar
los muros que conforman las terrazas.
Editado por la Oficina de :
OBRAS RURALES Y DE RIEGO
PRONAMACHCS – TARMA
Primera Edición: 1,000 Ejemplares.
PRESIDENCIA DE LA REPUBLICA
MINISTERIO DE AGRICULTURA
PROGRAMA NACIONAL DE MANEJO DE CUENCUAS
HIDROGRAFICAS Y CONSERVACION DE SUELOS
DIRECCION DEPARTAMENTAL JUNIN
PRONAMACHCS TARMA
“ ADAPTACION DE NUEVAS TECNICAS CONSTRUCTIVAS
EN OBRAS DE RIEGO ”
POR: ING. RICARDO PINEDO ESCALANTE

Resp. Obras Rurales y de Riego
ABRIL - 2001

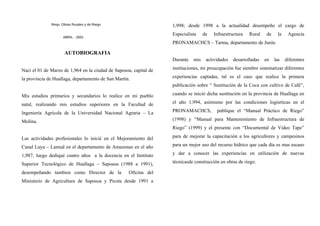

AUTOBIOGRAFIA
Nací el 01 de Marzo de 1,964 en la ciudad de Saposoa, capital de
la provincia de Huallaga, departamento de San Martín.
Mis estudios primarios y secundarios lo realice en mi pueblo
natal, realizando mis estudios superiores en la Facultad de
Ingeniería Agrícola de la Universidad Nacional Agraria – La
Molina.
Las actividades profesionales lo inicié en el Mejoramiento del
Canal Luya – Lamud en el departamento de Amazonas en el año
1,987, luego dediqué cuatro años a la docencia en el Instituto
Superior Tecnológico de Huallaga – Saposoa (1988 a 1991),
desempeñando tambien como Director de la Oficina del
Ministerio de Agricultura de Saposoa y Picota desde 1991 a
1,998; desde 1998 a la actualidad desempeño el cargo de
Especialista de Infraestructura Rural de la Agencia
PRONAMACHCS – Tarma, departamento de Junín.
Durante mis actividades desarrolladas en las diferentes
instituciones, mi preucupación fue siembre sistematizar diferentes
experiencias captadas, tal es el caso que realice la primera
publicación sobre “ Sustitución de la Coca con cultivo de Café”,
cuando se inició dicha sustitución en la provincia de Huallaga en
el año 1,994, asimismo por las condiciones logísrticas en el
PRONAMACHCS, publique el “Manual Práctico de Riego”
(1998) y “Manual para Mantenimiento de Infraestructura de
Riego” (1999) y el presente con “Documental de Video Tape”
para de mejorar la capacitación a los agricultores y campesinos
para un mejor uso del recurso hídrico que cada día es mas escaso
y dar a conocer las experiencias en utilización de nuevas
técnicasde construcción en obras de riego.

Manual(t. c. r.)

Más contenido relacionado

La actualidad más candente

Similar a Manual(t. c. r.)

Más de Riky Pinedo

Último

Manual(t. c. r.)
