1. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación Superior
Instituto Universitario Politécnico “Santiago Mariño”.
Extensión: Maracaibo.
MAPA CONCEPTUAL
SOLDADURA
Realizado por: Yesenia López C.I.: 17.938.323
Maracaibo, Marzo 2018

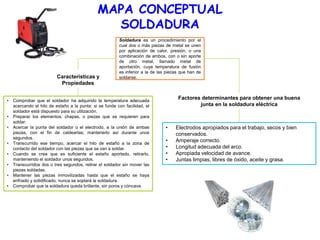

2. MAPA CONCEPTUAL
SOLDADURA
Soldadura es un procedimiento por el
cual dos o más piezas de metal se unen
por aplicación de calor, presión, o una
combinación de ambos, con o sin aporte
de otro metal, llamado metal de
aportación, cuya temperatura de fusión
es inferior a la de las piezas que han de
soldarse.
• Comprobar que el soldador ha adquirido la temperatura adecuada
acercando el hilo de estaño a la punta: si se funde con facilidad, el
soldador está dispuesto para su utilización.
• Preparar los elementos, chapas, o piezas que se requieren para
soldar.
• Acercar la punta del soldador o el electrodo, a la unión de ambas
piezas, con el fin de caldearlas; mantenerlo así durante unos
segundos.
• Transcurrido ese tiempo, acercar el hilo de estaño a la zona de
contacto del soldador con las piezas que se van a soldar.
• Cuando se crea que es suficiente el estaño aportado, retirarlo,
manteniendo el soldador unos segundos.
• Transcurridos dos o tres segundos, retirar el soldador sin mover las
piezas soldadas.
• Mantener las piezas inmovilizadas hasta que el estaño se haya
enfriado y solidificado; nunca se soplará la soldadura.
• Comprobar que la soldadura queda brillante, sin poros y cóncava.
• Electrodos apropiados para el trabajo, secos y bien
conservados.
• Amperaje correcto.
• Longitud adecuada del arco.
• Apropiada velocidad de avance.
• Juntas limpias, libres de óxido, aceite y grasa.
Factores determinantes para obtener una buena
junta en la soldadura eléctrica
Características y
Propiedades

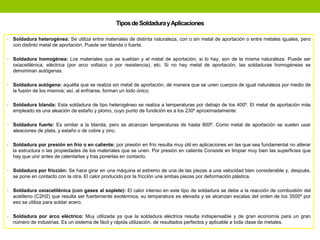

3. TiposdeSoldadurayAplicaciones
• Soldadura heterogénea: Se utiliza entre materiales de distinta naturaleza, con o sin metal de aportación o entre metales iguales, pero
con distinto metal de aportación. Puede ser blanda o fuerte.
• Soldadura homogénea: Los materiales que se sueldan y el metal de aportación, si lo hay, son de la misma naturaleza. Puede ser
oxiacetilénica, eléctrica (por arco voltaico o por resistencia), etc. Si no hay metal de aportación, las soldaduras homogéneas se
denominan autógenas.
• Soldadura autógena: aquélla que se realiza sin metal de aportación, de manera que se unen cuerpos de igual naturaleza por medio de
la fusión de los mismos; así, al enfriarse, forman un todo único.
• Soldadura blanda: Esta soldadura de tipo heterogéneo se realiza a temperaturas por debajo de los 400º. El metal de aportación más
empleado es una aleación de estaño y plomo, cuyo punto de fundición es a los 230º aproximadamente.
• Soldadura fuerte: Es similar a la blanda, pero se alcanzan temperaturas de hasta 800º. Como metal de aportación se suelen usar
aleaciones de plata, y estaño o de cobre y zinc.
• Soldadura por presión en frío o en caliente: por presión en frío resulta muy útil en aplicaciones en las que sea fundamental no alterar
la estructura o las propiedades de los materiales que se unen. Por presión en caliente Consiste en limpiar muy bien las superficies que
hay que unir antes de calentarlas y tras ponerlas en contacto.
• Soldadura por fricción: Se hace girar en una máquina el extremo de una de las piezas a una velocidad bien considerable y, después,
se pone en contacto con la otra. El calor producido por la fricción une ambas piezas por deformación plástica.
• Soldadura oxiacetilénica (con gases al soplete): El calor intenso en este tipo de soldadura se debe a la reacción de combustión del
acetileno (C2H2) que resulta ser fuertemente exotérmica, su temperatura es elevada y se alcanzan escalas del orden de los 3500º por
eso se utiliza para soldar acero.
• Soldadura por arco eléctrico: Muy utilizada ya que la soldadura eléctrica resulta indispensable y de gran economía para un gran
número de industrias. Es un sistema de fácil y rápida utilización, de resultados perfectos y aplicable a toda clase de metales.
