1. MAQUINAS
HIDRAULICAS
MANUEL ANGEL
CANTOS MACÍAS

2. MECANICA DE FLUIDOS Y
MAQUINAS HIDRAULICAS
CLAUDIO MATAIX

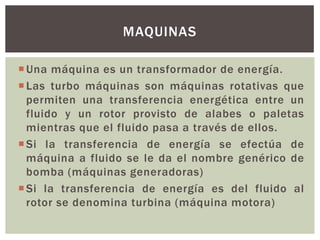

3. MAQUINAS
 Una máquina es un transformador de energía.
 Las turbo máquinas son máquinas rotativas que
permiten una transferencia energética entre un
fluido y un rotor provisto de alabes o paletas
mientras que el fluido pasa a través de ellos.
 Si la transferencia de energía se efectúa de
máquina a fluido se le da el nombre genérico de
bomba (máquinas generadoras)
 Si la transferencia de energía es del fluido al
rotor se denomina turbina (máquina motora)

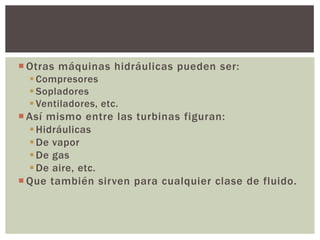

4.  Otras máquinas hidráulicas pueden ser:
 Compresores
 Sopladores
 Ventiladores, etc.
 Así mismo entre las turbinas figuran:
 Hidráulicas
 De vapor
 De gas
 De aire, etc.
 Que también sirven para cualquier clase de fluido.

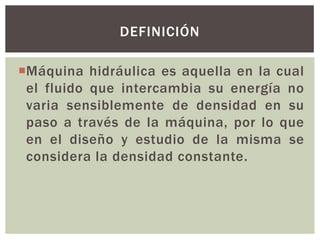

5. DEFINICIÓN
Máquina hidráulica es aquella en la cual
el fluido que intercambia su energía no
varia sensiblemente de densidad en su
paso a través de la máquina, por lo que
en el diseño y estudio de la misma se
considera la densidad constante.

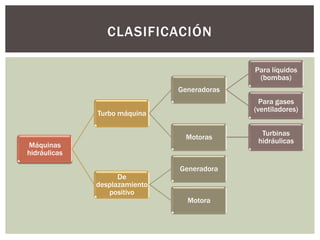

6. CLASIFICACIÓN
Para líquidos
(bombas)
Generadoras
Para gases
(ventiladores)
Turbo máquina
Turbinas
Motoras
hidráulicas
Máquinas
hidráulicas
Generadora
De
desplazamiento
positivo
Motora

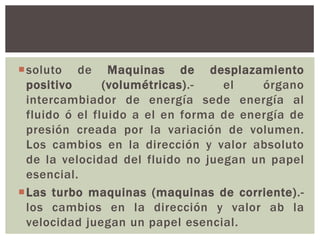

7. soluto de Maquinas de desplazamiento
positivo (volumétricas).- el órgano
intercambiador de energía sede energía al
fluido ó el fluido a el en forma de energía de
presión creada por la variación de volumen.
Los cambios en la dirección y valor absoluto
de la velocidad del fluido no juegan un papel
esencial.
Las turbo maquinas (maquinas de corriente).-
los cambios en la dirección y valor ab la
velocidad juegan un papel esencial.

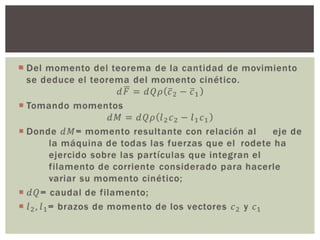

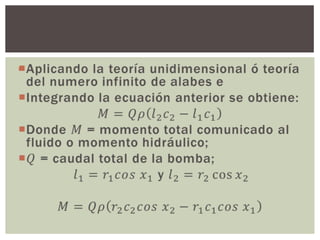

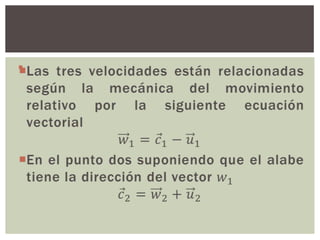

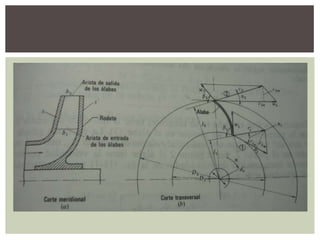

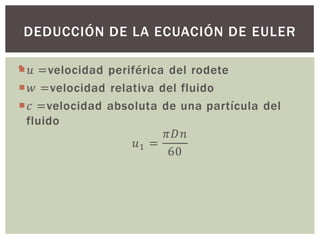

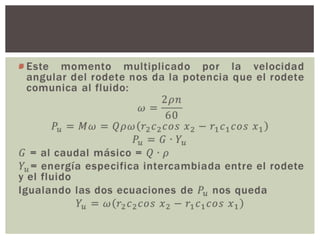

9. DEDUCCIÓN DE LA ECUACIÓN DE EULER


10. 

11. 

12. 

13. 

14. 

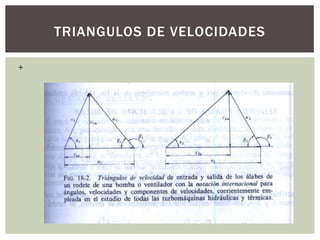

15. TRIANGULOS DE VELOCIDADES
+

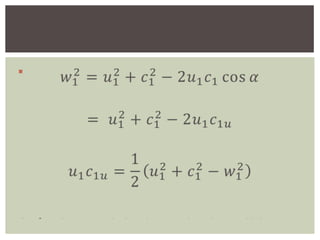

16. 

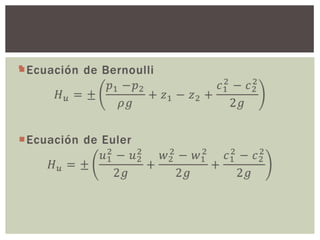

17. 

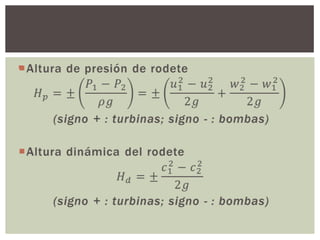

18. 

19. GRADO DE REACCION


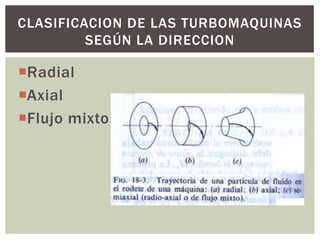

20. CLASIFICACION DE LAS TURBOMAQUINAS
SEGÚN LA DIRECCION
Radial
Axial
Flujo mixto

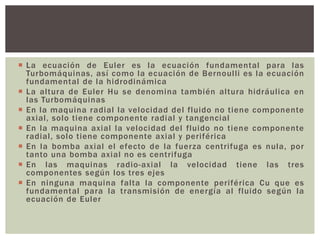

21.  La ecuación de Euler es la ecuación fundamental para las
Turbomáquinas, así como la ecuación de Bernoulli es la ecuación
fundamental de la hidrodinámica
 La altura de Euler Hu se denomina también altura hidráulica en
las Turbomáquinas
 En la maquina radial la velocidad del fluido no tiene componente
axial, solo tiene componente radial y tangencial
 En la maquina axial la velocidad del fluido no tiene componente
radial, solo tiene componente axial y periférica
 En la bomba axial el efecto de la fuerza centrifuga es nula, por
tanto una bomba axial no es centrifuga
 En las maquinas radio-axial la velocidad tiene las tres
componentes según los tres ejes
 En ninguna maquina falta la componente periférica Cu que es
fundamental para la transmisión de energía al fluido según la
ecuación de Euler

22. BOMBAS
ES UNA MAQUINA QUE ABSORVE
ENERGIA MECANICA Y RESTITUYE
AL LIQUIDO QUE LA ATRAVIESA
ENERGIA HIDRAULICA
BOMBAS ROTODINAMICAS
(ECUACION DE EULER)
BOMBAS DE DESPLAZAMIENTO
POSITIVO

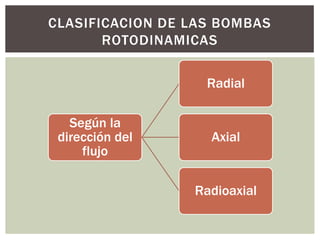

23. CLASIFICACION DE LAS BOMBAS
ROTODINAMICAS
Radial
Según la
dirección del Axial
flujo
Radioaxial

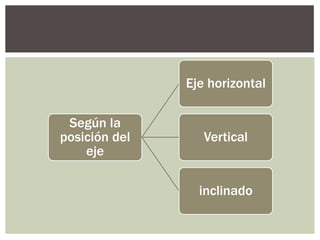

24. Eje horizontal
Según la
posición del Vertical
eje
inclinado

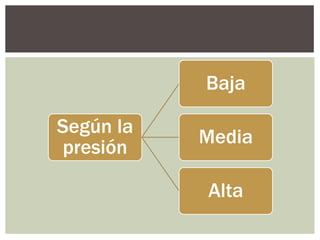

25. Baja
Según la
Media
presión
Alta

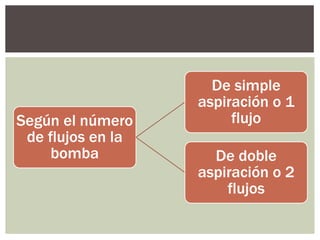

26. De simple
aspiración o 1
Según el número flujo
de flujos en la
bomba De doble
aspiración o 2
flujos

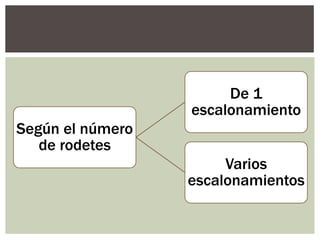

27. De 1
escalonamiento
Según el número
de rodetes
Varios
escalonamientos

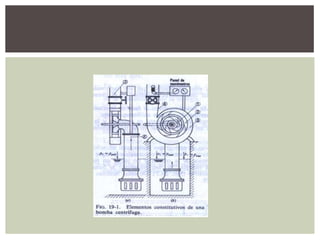

28. ELEMENTOS CONSTITUTIVOS
Rodete
Corona directriz: álabes fijos, transforma
energía cinética en energía de presión
Caja espiral: transforma energía
dinámica a energía de presión
Tubo difusor troncocónico, transforma la
energía dinámica en energía de presión

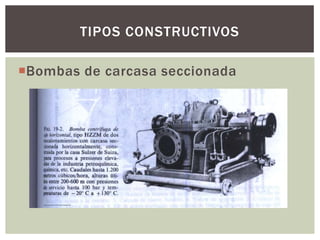

30. TIPOS CONSTRUCTIVOS
Bombas de carcasa seccionada

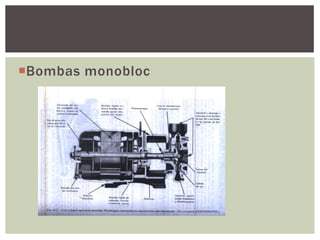

31. Bombas monobloc

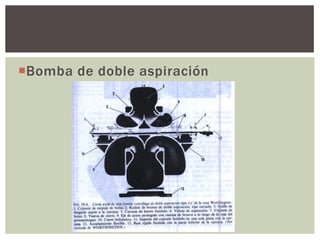

32. Bomba de doble aspiración

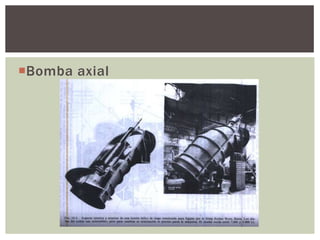

33. Bomba axial

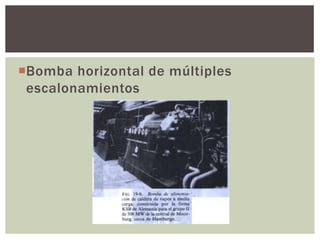

34. Bomba horizontal de múltiples
escalonamientos

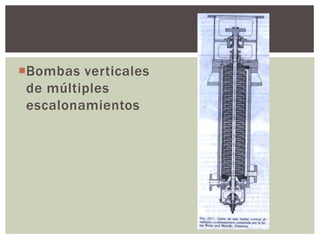

35. Bombas verticales
de múltiples
escalonamientos

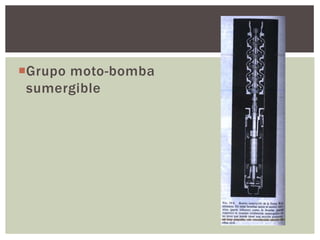

36. Grupo moto-bomba
sumergible

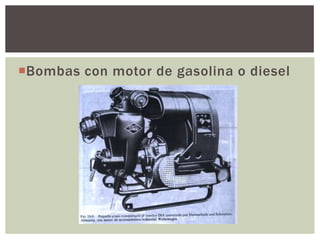

37. Bombas con motor de gasolina o diesel

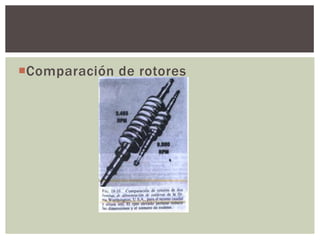

38. Comparación de rotores

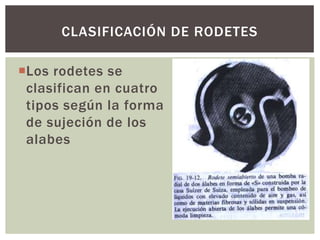

39. CLASIFICACIÓN DE RODETES
Los rodetes se
clasifican en cuatro
tipos según la forma
de sujeción de los
alabes

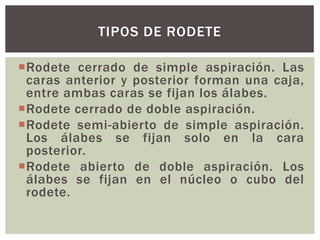

40. TIPOS DE RODETE
Rodete cerrado de simple aspiración. Las
caras anterior y posterior forman una caja,
entre ambas caras se fijan los álabes.
Rodete cerrado de doble aspiración.
Rodete semi-abierto de simple aspiración.
Los álabes se fijan solo en la cara
posterior.
Rodete abierto de doble aspiración. Los
álabes se fijan en el núcleo o cubo del
rodete.

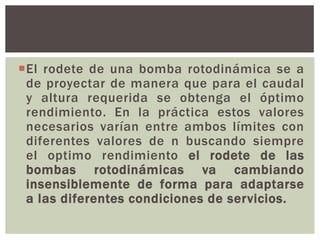

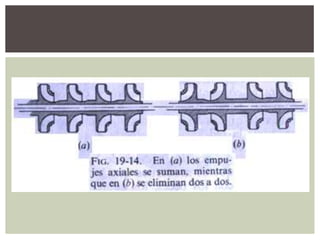

43. El rodete de una bomba rotodinámica se a
de proyectar de manera que para el caudal
y altura requerida se obtenga el óptimo
rendimiento. En la práctica estos valores
necesarios varían entre ambos límites con
diferentes valores de n buscando siempre
el optimo rendimiento el rodete de las
bombas rotodinámicas va cambiando
insensiblemente de forma para adaptarse
a las diferentes condiciones de servicios.

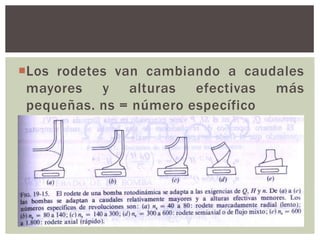

44. Los rodetes van cambiando a caudales
mayores y alturas efectivas más
pequeñas. ns = número específico

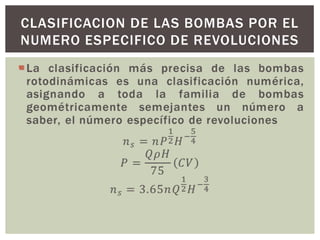

45. CLASIFICACION DE LAS BOMBAS POR EL
NUMERO ESPECIFICO DE REVOLUCIONES


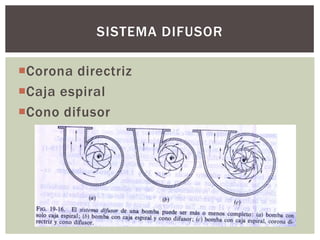

46. SISTEMA DIFUSOR
Corona directriz
Caja espiral
Cono difusor

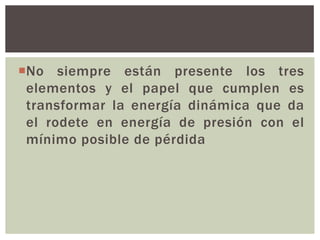

47. No siempre están presente los tres
elementos y el papel que cumplen es
transformar la energía dinámica que da
el rodete en energía de presión con el
mínimo posible de pérdida

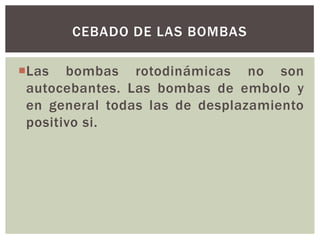

49. CEBADO DE LAS BOMBAS
Las bombas rotodinámicas no son
autocebantes. Las bombas de embolo y
en general todas las de desplazamiento
positivo si.

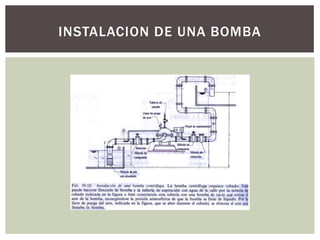

50. INSTALACION DE UNA BOMBA

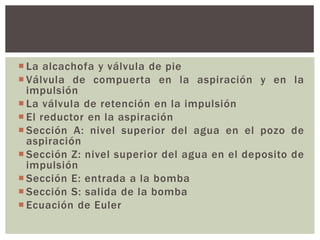

51.  La alcachofa y válvula de pie
 Válvula de compuerta en la aspiración y en la
impulsión
 La válvula de retención en la impulsión
 El reductor en la aspiración
 Sección A: nivel superior del agua en el pozo de
aspiración
 Sección Z: nivel superior del agua en el deposito de
impulsión
 Sección E: entrada a la bomba
 Sección S: salida de la bomba
 Ecuación de Euler

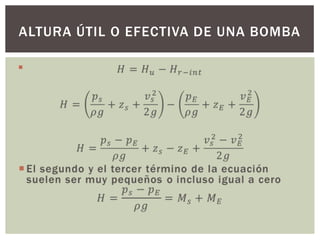

52. ALTURA ÚTIL O EFECTIVA DE UNA BOMBA


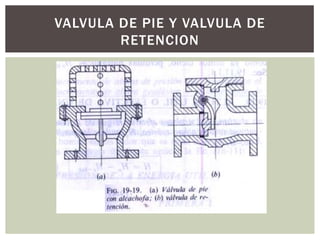

53. VALVULA DE PIE Y VALVULA DE
RETENCION

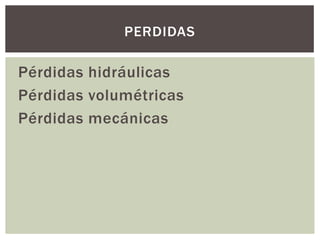

54. PERDIDAS
Pérdidas hidráulicas
Pérdidas volumétricas
Pérdidas mecánicas

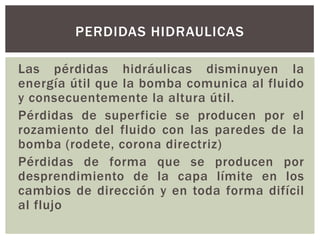

55. PERDIDAS HIDRAULICAS
Las pérdidas hidráulicas disminuyen la
energía útil que la bomba comunica al fluido
y consecuentemente la altura útil.
Pérdidas de superficie se producen por el
rozamiento del fluido con las paredes de la
bomba (rodete, corona directriz)
Pérdidas de forma que se producen por
desprendimiento de la capa límite en los
cambios de dirección y en toda forma difícil
al flujo

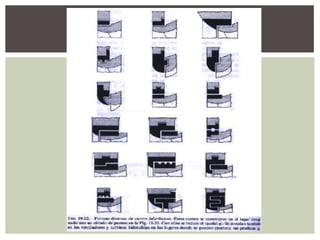

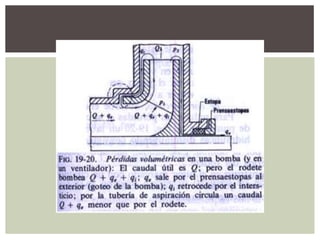

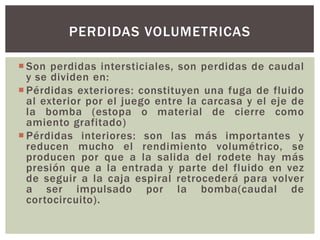

58. PERDIDAS VOLUMETRICAS
 Son perdidas intersticiales, son perdidas de caudal
y se dividen en:
 Pérdidas exteriores: constituyen una fuga de fluido
al exterior por el juego entre la carcasa y el eje de
la bomba (estopa o material de cierre como
amiento grafitado)
 Pérdidas interiores: son las más importantes y
reducen mucho el rendimiento volumétrico, se
producen por que a la salida del rodete hay más
presión que a la entrada y parte del fluido en vez
de seguir a la caja espiral retrocederá para volver
a ser impulsado por la bomba(caudal de
cortocircuito).

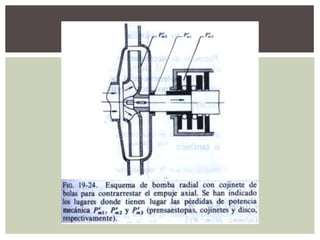

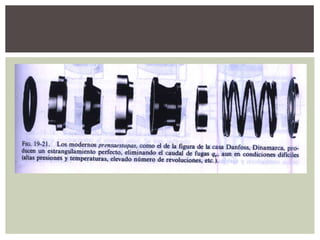

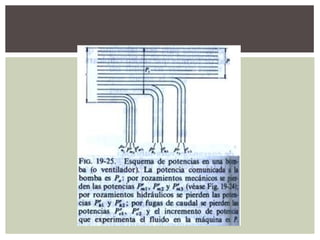

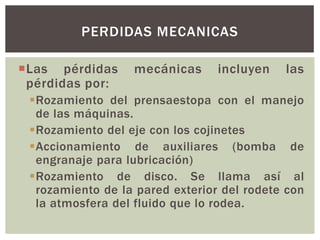

60. PERDIDAS MECANICAS
Las pérdidas mecánicas incluyen las
pérdidas por:
Rozamiento del prensaestopa con el manejo
de las máquinas.
Rozamiento del eje con los cojinetes
Accionamiento de auxiliares (bomba de
engranaje para lubricación)

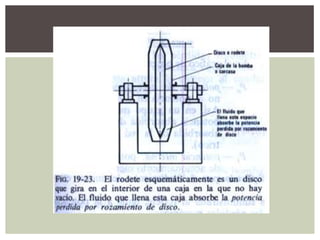

Rozamiento de disco. Se llama así al
rozamiento de la pared exterior del rodete con
la atmosfera del fluido que lo rodea.

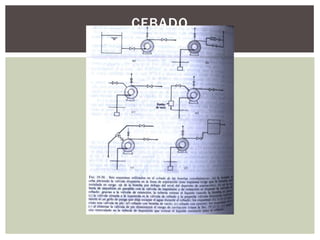

65. CEBADO

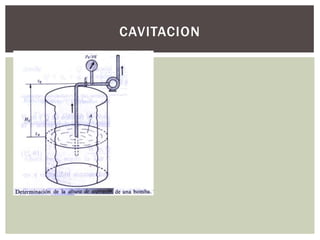

66. CAVITACION

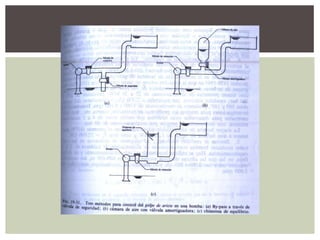

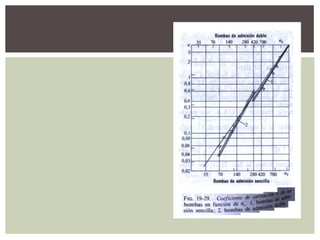

68. GOLPE DE ARIETE

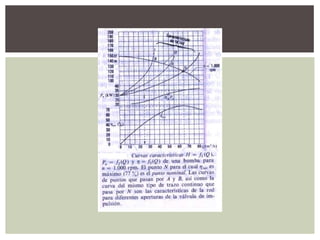

69. CURVAS CARACTERISTICAS
