1. SELECCIÓN DE
BOMBAS
Diseño de Equipos
Edward Arias
Aureliano Rodriguez

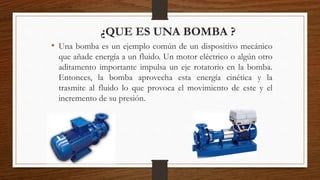

2. ¿QUE ES UNA BOMBA ?
• Una bomba es un ejemplo común de un dispositivo mecánico
que añade energía a un fluido. Un motor eléctrico o algún otro
aditamento importante impulsa un eje rotatorio en la bomba.
Entonces, la bomba aprovecha esta energía cinética y la
trasmite al fluido lo que provoca el movimiento de este y el
incremento de su presión.

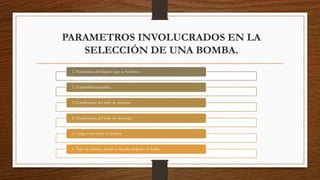

3. PARAMETROS INVOLUCRADOS EN LA
SELECCIÓN DE UNA BOMBA.
1. Naturaleza del liquido que se bombea.
2. Capacidad requerida.
3. Condiciones del lado de succión.
4. Condiciones del lado de descarga.
5. Carga total sobre la bomba.
6. Tipo de sistema donde la bomba impulsa el fluido.

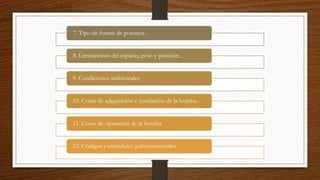

4. 7. Tipo de fuente de potencia .
8. Limitaciones del espacio, peso y posición .
9. Condiciones ambientales.
10. Costo de adquisición e instalación de la bomba.
11. Costo de operación de la bomba.
12. Códigos y estándares gubernamentales.

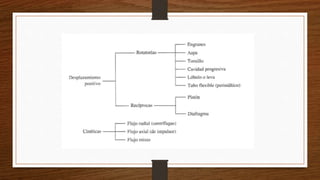

5. TIPOS DE BOMBAS

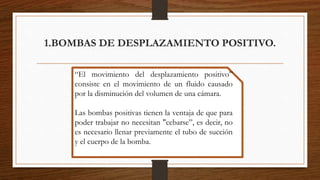

6. 1.BOMBAS DE DESPLAZAMIENTO POSITIVO.
“El movimiento del desplazamiento positivo”
consiste en el movimiento de un fluido causado
por la disminución del volumen de una cámara.
Las bombas positivas tienen la ventaja de que para
poder trabajar no necesitan "cebarse”, es decir, no
es necesario llenar previamente el tubo de succión
y el cuerpo de la bomba.

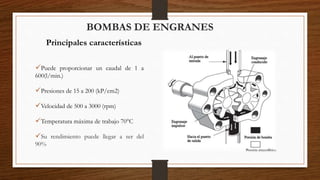

7. BOMBAS DE ENGRANES
Principales características
Puede proporcionar un caudal de 1 a
600(l/min.)
Presiones de 15 a 200 (kP/cm2)
Velocidad de 500 a 3000 (rpm)
Temperatura máxima de trabajo 70°C
Su rendimiento puede llegar a ser del
90%

8. Principales Ventajas de las bombas de engranajes
Mayor poder de aspiración.
Mantenimiento sencillo y rápido.
 Válvula de seguridad integrada que permite la protección del circuito.
 Capacidad para transportar productos de alta viscosidad.
Aplicaciones
 Proceso de Ultra-filtración.
Sistemas de lubricación.
Circulación en cierres mecánicos dobles.
Inyección de tinta.
Sistemas de refrigeración.
Equipos de osmosis inversa (tratamiento de agua).
Sistemas de refrigeración.

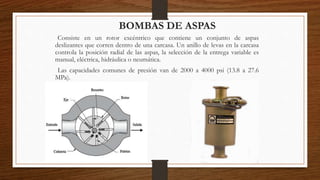

9. BOMBAS DE ASPAS
Consiste en un rotor excéntrico que contiene un conjunto de aspas
deslizantes que corren dentro de una carcasa. Un anillo de levas en la carcasa
controla la posición radial de las aspas, la selección de la entrega variable es
manual, eléctrica, hidráulica o neumática.
Las capacidades comunes de presión van de 2000 a 4000 psi (13.8 a 27.6
MPa).

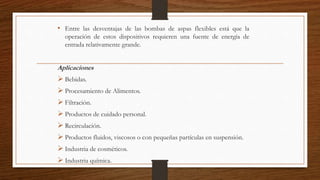

10. • Entre las desventajas de las bombas de aspas flexibles está que la
operación de estos dispositivos requieren una fuente de energía de
entrada relativamente grande.
Aplicaciones
 Bebidas.
 Procesamiento de Alimentos.
 Filtración.
 Productos de cuidado personal.
 Recirculación.
 Productos fluidos, viscosos o con pequeñas partículas en suspensión.
 Industria de cosméticos.
 Industria química.

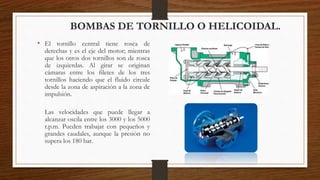

11. • El tornillo central tiene rosca de
derechas y es el eje del motor; mientras
que los otros dos tornillos son de rosca
de izquierdas. Al girar se originan
cámaras entre los filetes de los tres
tornillos haciendo que el fluido circule
desde la zona de aspiración a la zona de
impulsión.
Las velocidades que puede llegar a
alcanzar oscila entre los 3000 y los 5000
r.p.m. Pueden trabajar con pequeños y
grandes caudales, aunque la presión no
supera los 180 bar.
BOMBAS DE TORNILLO O HELICOIDAL.

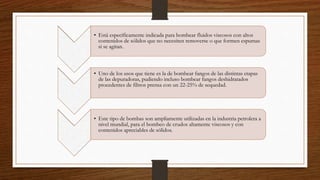

12. • Está específicamente indicada para bombear fluidos viscosos con altos
contenidos de sólidos que no necesiten removerse o que formen espumas
si se agitan.
• Uno de los usos que tiene es la de bombear fangos de las distintas etapas
de las depuradoras, pudiendo incluso bombear fangos deshidratados
procedentes de filtros prensa con un 22-25% de sequedad.
• Este tipo de bombas son ampliamente utilizadas en la industria petrolera a
nivel mundial, para el bombeo de crudos altamente viscosos y con
contenidos apreciables de sólidos.

13. BOMBAS DE CAVIDAD PROGRESIVA
• La bomba está constituida por dos
piezas longitudinales en forma de
hélice, una que gira en contacto
permanente dentro de la otra que
está fija, formando un engranaje
helicoidal.
1. El rotor metálico, es la pieza interna
conformada por una sola hélice.
2.El estator, la parte externa está
constituida por una camisa de acero
revestida internamente por un
elastómero(goma), moldeado en
forma de hélice enfrentadas entre si.

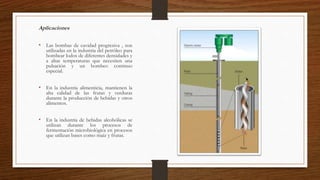

14. Aplicaciones
• Las bombas de cavidad progresiva , son
utilizadas en la industria del petróleo para
bombear lodos de diferentes densidades y
a altas temperaturas que necesiten una
pulsación y un bombeo continuo
especial.
• En la industria alimenticia, mantienen la
alta calidad de las frutas y verduras
durante la producción de bebidas y otros
alimentos.
• En la industria de bebidas alcohólicas se
utilizan durante los procesos de
fermentación microbiológica en procesos
que utilizan bases como maíz y frutas.

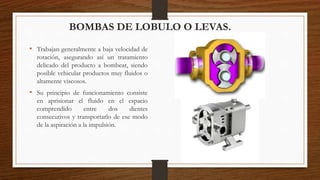

15. BOMBAS DE LOBULO O LEVAS.
• Trabajan generalmente a baja velocidad de
rotación, asegurando así un tratamiento
delicado del producto a bombear, siendo
posible vehicular productos muy fluidos o
altamente viscosos.
• Su principio de funcionamiento consiste
en aprisionar el fluido en el espacio
comprendido entre dos dientes
consecutivos y transportarlo de ese modo
de la aspiración a la impulsión.

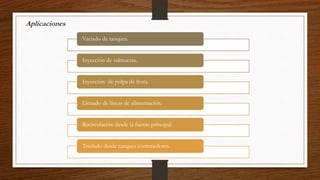

16. Aplicaciones
Vaciado de tanques.
Inyección de salmueras.
Inyección de pulpa de fruta.
Llenado de líneas de alimentación.
Recirculación desde la fuente principal.
Traslado desde tanques contenedores.

17. BOMBAS PERISTALTICAS
• Consta de una tubería flexible la cual captura al liquido mediante la acción de un rodillo. Se
usa para manipular fluidos en pequeñas cantidades, a bajas presiones y manteniendo una
limpieza constante.
• Estas bombas se utilizan para las aplicaciones químicas, médicas, procesamiento de
alimentos, etc.

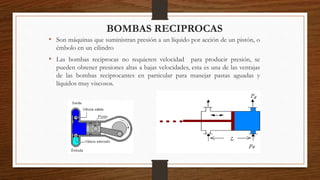

18. BOMBAS RECIPROCAS
• Son máquinas que suministran presión a un líquido por acción de un pistón, o
émbolo en un cilindro
• Las bombas reciprocas no requieren velocidad para producir presión, se
pueden obtener presiones altas a bajas velocidades, esta es una de las ventajas
de las bombas reciprocantes en particular para manejar pastas aguadas y
líquidos muy viscosos.

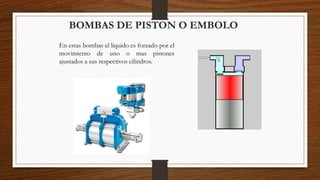

19. BOMBAS DE PISTON O EMBOLO
En estas bombas el líquido es forzado por el
movimiento de uno o mas pistones
ajustados a sus respectivos cilindros.

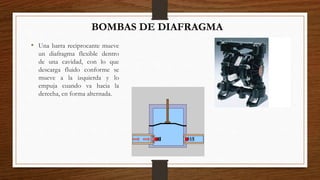

20. BOMBAS DE DIAFRAGMA
• Una barra reciprocante mueve
un diafragma flexible dentro
de una cavidad, con lo que
descarga fluido conforme se
mueve a la izquierda y lo
empuja cuando va hacia la
derecha, en forma alternada.

21. 2. BOMBAS CINETICAS
• Estas imparten velocidad y presión al fluido en la medida que éste se desplaza por el
impulsor de la bomba, el cual gira a altas revoluciones, convirtiendo así la velocidad del
fluido en energía de presión.
En este tipo de máquinas el flujo del fluido es continuo. Estas turbomáquinas hidráulicas
generadoras pueden subdividirse en:
• Radiales o centrífugas: cuando el movimiento del fluido sigue una trayectoria
perpendicular al eje del rodete impulsor.

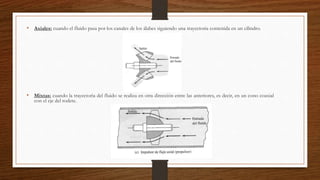

22. • Axiales: cuando el fluido pasa por los canales de los álabes siguiendo una trayectoria contenida en un cilindro.
• Mixtas: cuando la trayectoria del fluido se realiza en otra dirección entre las anteriores, es decir, en un cono coaxial
con el eje del rodete.

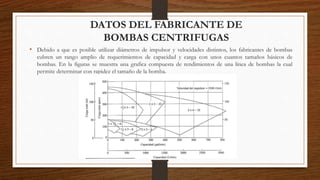

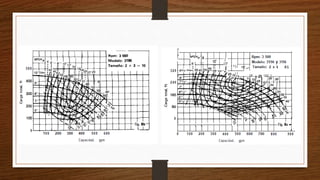

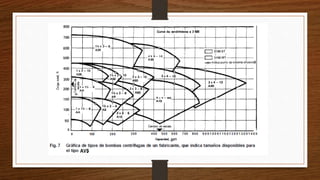

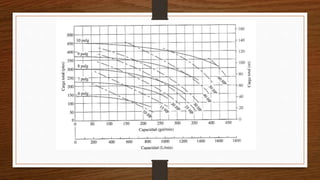

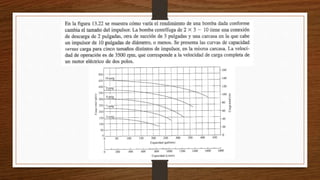

23. DATOS DEL FABRICANTE DE
BOMBAS CENTRIFUGAS

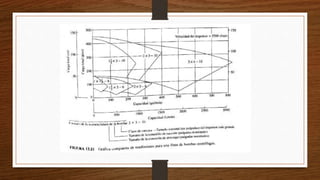

• Debido a que es posible utilizar diámetros de impulsor y velocidades distintos, los fabricantes de bombas
cubren un rango amplio de requerimientos de capacidad y carga con unos cuantos tamaños básicos de
bombas. En la figuras se muestra una grafica compuesta de rendimientos de una línea de bombas la cual
permite determinar con rapidez el tamaño de la bomba.

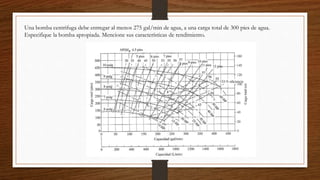

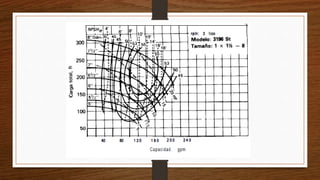

26. Una bomba centrifuga debe entregar al menos 275 gal/min de agua, a una carga total de 300 pies de agua.
Especifique la bomba apropiada. Mencione sus características de rendimiento.

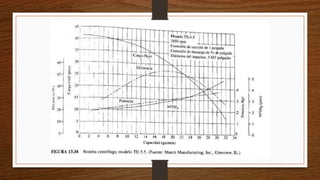

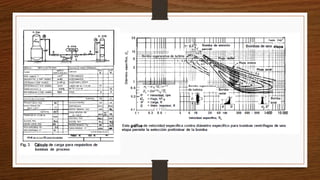

27. Selección de bombas
Centrifugas

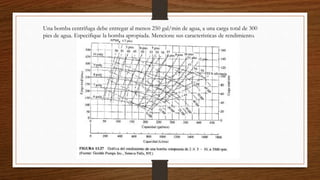

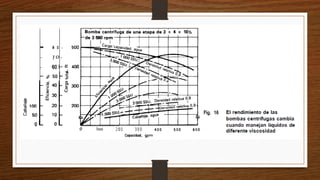

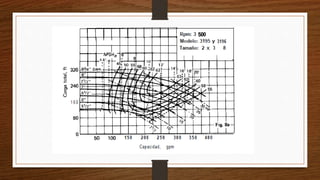

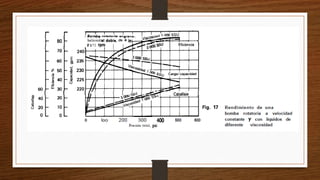

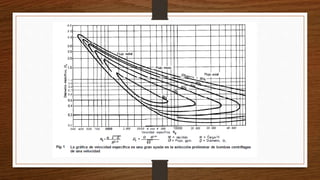

38. Una bomba centrifuga debe entregar al menos 250 gal/min de agua, a una carga total de 300
pies de agua. Especifique la bomba apropiada. Mencione sus características de rendimiento.

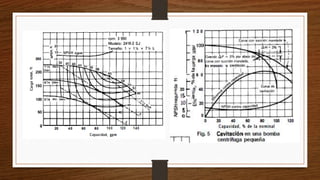

40. NPSH
Calculo

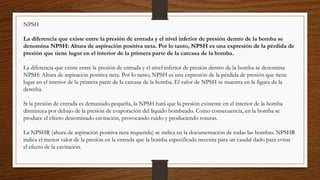

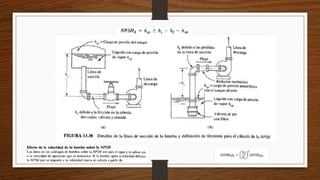

41. NPSH
La diferencia que existe entre la presión de entrada y el nivel inferior de presión dentro de la bomba se
denomina NPSH: Altura de aspiración positiva neta. Por lo tanto, NPSH es una expresión de la pérdida de
presión que tiene lugar en el interior de la primera parte de la carcasa de la bomba.
La diferencia que existe entre la presión de entrada y el nivel inferior de presión dentro de la bomba se denomina
NPSH: Altura de aspiración positiva neta. Por lo tanto, NPSH es una expresión de la pérdida de presión que tiene
lugar en el interior de la primera parte de la carcasa de la bomba. El valor de NPSH se muestra en la figura de la
derecha.
Si la presión de entrada es demasiado pequeña, la NPSH hará que la presión existente en el interior de la bomba
disminuya por debajo de la presión de evaporación del líquido bombeado. Como consecuencia, en la bomba se
produce el efecto denominado cavitación, provocando ruido y produciendo roturas.
La NPSHR (altura de aspiración positiva neta requerida) se indica en la documentación de todas las bombas. NPSHR
indica el menor valor de la presión en la entrada que la bomba especificada necesita para un caudal dado para evitar
el efecto de la cavitación.

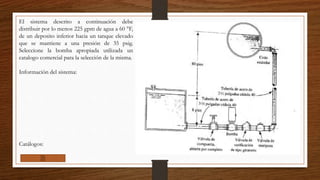

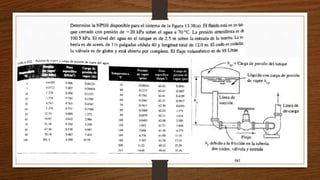

44. El sistema descrito a continuación debe
distribuir por lo menos 225 gpm de agua a 60 °F,
de un deposito inferior hacia un tanque elevado
que se mantiene a una presión de 35 psig.
Seleccione la bomba apropiada utilizada un
catalogo comercial para la selección de la misma.
Información del sistema:
Catálogos:
