El documento describe los equipos utilizados en el proceso de cementación de pozos petroleros. Estos equipos incluyen centralizadores que mantienen distancia entre el revestimiento y el pozo, zapatas de revestimiento en el fondo del pozo, collares en la parte superior del revestimiento para detener el cemento, y cestas de cemento que soportan la columna de cemento mientras se endurece. El objetivo general de estos equipos es lograr un sellado efectivo entre el revestimiento y el pozo durante la cementación.

1. Equipos de Cementación
Maritza Karina Parra Laguna C.I:15.195.427
Republica Bolivariana de Venezuela
Instituto Universitario Politécnico Santiago Mariño
Escuela de Ingeniería en Petróleo
Asignatura: Electiva V ( Cementación de Pozos)

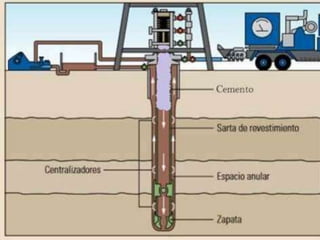

2. Cementación de Pozos
La cementación es un proceso que consiste en mezclar cemento seco y
ciertos aditivos con agua, para formar una lechada que es bombeada al
pozo a través de la sarta de revestimiento y colocarlo en el espacio
anular entre el hoyo y el diámetro externo del revestidor.

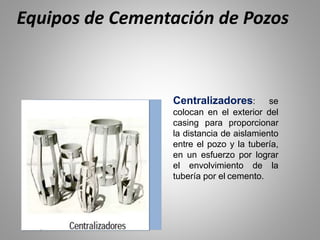

4. Centralizadores: se
colocan en el exterior del
casing para proporcionar
la distancia de aislamiento
entre el pozo y la tubería,
en un esfuerzo por lograr
el envolvimiento de la
tubería por el cemento.
Equipos de Cementación de Pozos

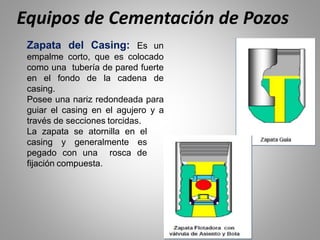

5. Zapata del Casing: Es un
empalme corto, que es colocado
como una tubería de pared fuerte
en el fondo de la cadena de
casing.
Posee una nariz redondeada para
guiar el casing en el agujero y a
través de secciones torcidas.
La zapata se atornilla en el
casing y generalmente es
pegado con una rosca de
fijación compuesta.
Equipos de Cementación de Pozos

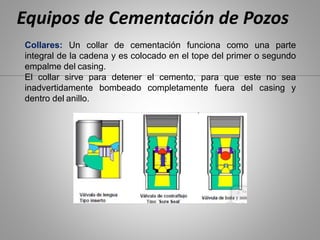

6. Collares: Un collar de cementación funciona como una parte
integral de la cadena y es colocado en el tope del primer o segundo
empalme del casing.
El collar sirve para detener el cemento, para que este no sea
inadvertidamente bombeado completamente fuera del casing y
dentro del anillo.
Equipos de Cementación de Pozos

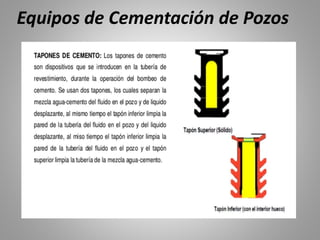

7. Equipos de Cementación de Pozos

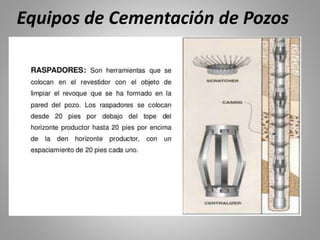

8. Equipos de Cementación de Pozos

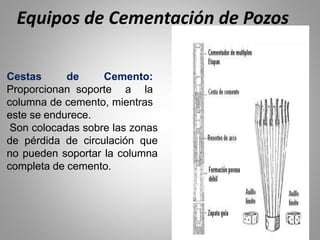

9. Cestas de Cemento:
Proporcionan soporte a la
columna de cemento, mientras
este se endurece.
Son colocadas sobre las zonas
de pérdida de circulación que
no pueden soportar la columna
completa de cemento.
Equipos de Cementación de Pozos

10. Equipos de Cementación de Pozos

11. Muchas Gracias!!
