El documento describe los conceptos fundamentales de la mecánica de rocas, incluyendo las propiedades de las rocas y macizos rocosos, así como las pruebas para determinar su comportamiento mecánico. Se explican conceptos como la deformación, resistencia, anisotropía y discontinuidades de las rocas, los cuales son clave para comprender cómo responderán las masas rocosas a las fuerzas. Además, se detallan los métodos para caracterizar y clasificar macizos rocosos en el campo.

2. Se ocupa del estudio teórico y práctico de las
propiedades y comportamiento mecánico de los
materiales rocosos y de su respuesta ante la acción de
fuerzas aplicadas en su entorno.

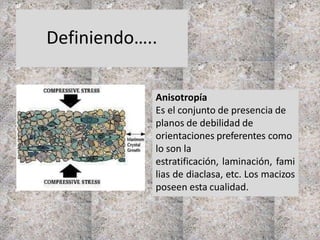

3. Definiendo…..
Anisotropía
Es el conjunto de presencia de
planos de debilidad de
orientaciones preferentes como
lo son la
estratificación, laminación, fami
lias de diaclasa, etc. Los macizos
poseen esta cualidad.

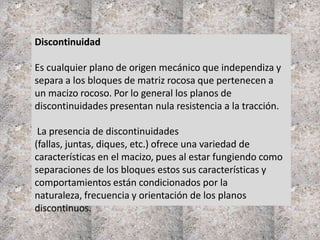

4. Discontinuidad
Es cualquier plano de origen mecánico que independiza y
separa a los bloques de matriz rocosa que pertenecen a
un macizo rocoso. Por lo general los planos de
discontinuidades presentan nula resistencia a la tracción.
La presencia de discontinuidades
(fallas, juntas, diques, etc.) ofrece una variedad de
características en el macizo, pues al estar fungiendo como
separaciones de los bloques estos sus características y
comportamientos están condicionados por la
naturaleza, frecuencia y orientación de los planos
discontinuos.

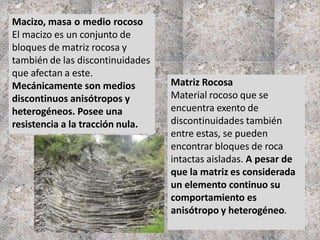

5. Matriz Rocosa
Material rocoso que se
encuentra exento de
discontinuidades también
entre estas, se pueden
encontrar bloques de roca
intactas aisladas. A pesar de
que la matriz es considerada
un elemento continuo su
comportamiento es
anisótropo y heterogéneo.
Macizo, masa o medio rocoso
El macizo es un conjunto de
bloques de matriz rocosa y
también de las discontinuidades
que afectan a este.
Mecánicamente son medios
discontinuos anisótropos y
heterogéneos. Posee una
resistencia a la tracción nula.

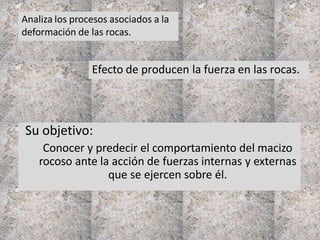

6. Su objetivo:
Conocer y predecir el comportamiento del macizo
rocoso ante la acción de fuerzas internas y externas
que se ejercen sobre él.
Analiza los procesos asociados a la
deformación de las rocas.
Efecto de producen la fuerza en las rocas.

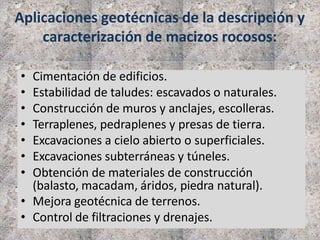

7. Aplicaciones geotécnicas de la descripción y
caracterización de macizos rocosos:
• Cimentación de edificios.
• Estabilidad de taludes: escavados o naturales.
• Construcción de muros y anclajes, escolleras.
• Terraplenes, pedraplenes y presas de tierra.
• Excavaciones a cielo abierto o superficiales.
• Excavaciones subterráneas y túneles.
• Obtención de materiales de construcción
(balasto, macadam, áridos, piedra natural).
• Mejora geotécnica de terrenos.
• Control de filtraciones y drenajes.

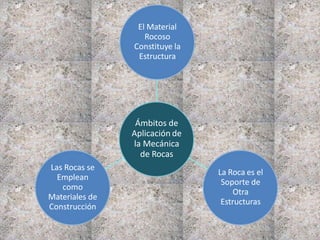

8. Ámbitos de
Aplicación de
la Mecánica
de Rocas
El Material
Rocoso
Constituye la
Estructura
La Roca es el
Soporte de
Otra
Estructuras
Las Rocas se
Emplean
como
Materiales de
Construcción

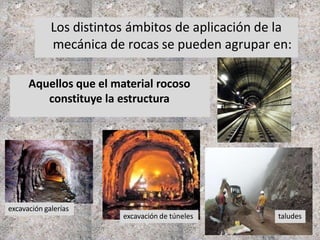

9. Los distintos ámbitos de aplicación de la
mecánica de rocas se pueden agrupar en:
Aquellos que el material rocoso
constituye la estructura
taludes
excavación galerías
excavación de túneles

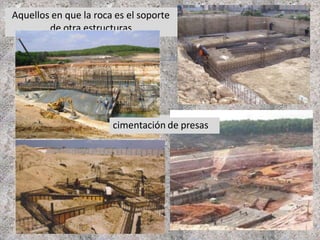

10. Aquellos en que la roca es el soporte
de otra estructuras
cimentaciones de edificios
cimentación de presas

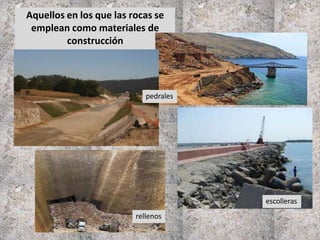

11. Aquellos en los que las rocas se
emplean como materiales de
construcción
escolleras
pedrales
rellenos

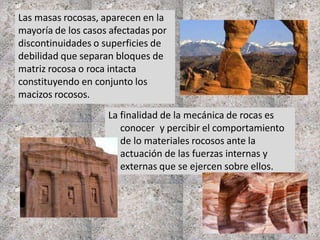

12. La finalidad de la mecánica de rocas es
conocer y percibir el comportamiento
de lo materiales rocosos ante la
actuación de las fuerzas internas y
externas que se ejercen sobre ellos.
Las masas rocosas, aparecen en la
mayoría de los casos afectadas por
discontinuidades o superficies de
debilidad que separan bloques de
matriz rocosa o roca intacta
constituyendo en conjunto los
macizos rocosos.

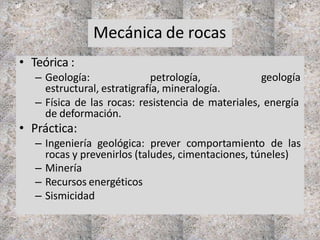

13. Mecánica de rocas
• Teórica :
– Geología: petrología, geología
estructural, estratigrafía, mineralogía.
– Física de las rocas: resistencia de materiales, energía
de deformación.
• Práctica:
– Ingeniería geológica: prever comportamiento de las
rocas y prevenirlos (taludes, cimentaciones, túneles)
– Minería
– Recursos energéticos
– Sismicidad

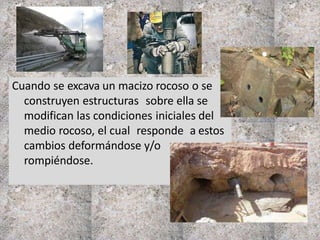

15. Cuando se excava un macizo rocoso o se
construyen estructuras sobre ella se
modifican las condiciones iniciales del
medio rocoso, el cual responde a estos
cambios deformándose y/o
rompiéndose.

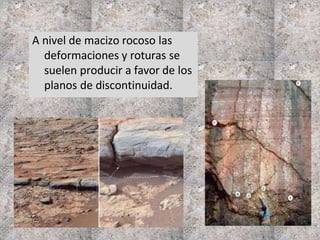

16. A nivel de macizo rocoso las
deformaciones y roturas se
suelen producir a favor de los
planos de discontinuidad.

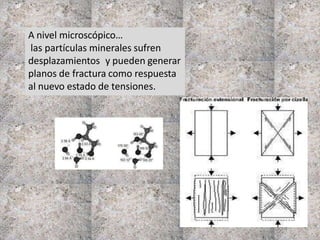

17. A nivel microscópico…
las partículas minerales sufren
desplazamientos y pueden generar
planos de fractura como respuesta
al nuevo estado de tensiones.

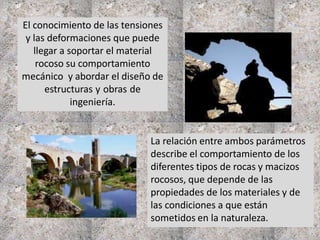

18. El conocimiento de las tensiones
y las deformaciones que puede
llegar a soportar el material
rocoso su comportamiento
mecánico y abordar el diseño de
estructuras y obras de
ingeniería.
La relación entre ambos parámetros
describe el comportamiento de los
diferentes tipos de rocas y macizos
rocosos, que depende de las
propiedades de los materiales y de
las condiciones a que están
sometidos en la naturaleza.

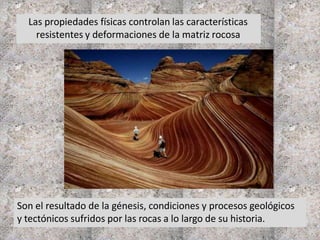

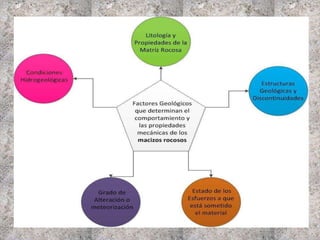

20. Las propiedades físicas controlan las características
resistentes y deformaciones de la matriz rocosa
Son el resultado de la génesis, condiciones y procesos geológicos
y tectónicos sufridos por las rocas a lo largo de su historia.

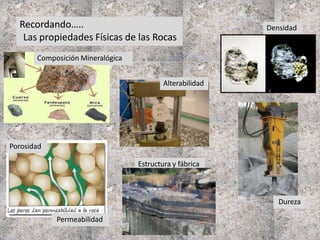

21. Composición Mineralógica
Porosidad
Permeabilidad
Recordando…..
Las propiedades Físicas de las Rocas
Densidad
Estructura y fábrica
Alterabilidad
Dureza

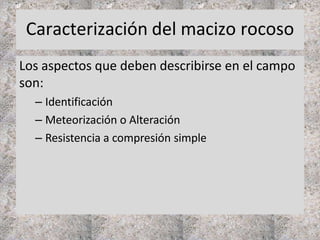

23. Caracterización del macizo rocoso
Los aspectos que deben describirse en el campo
son:
– Identificación
– Meteorización o Alteración
– Resistencia a compresión simple

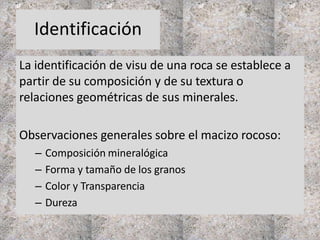

24. Identificación
La identificación de visu de una roca se establece a
partir de su composición y de su textura o
relaciones geométricas de sus minerales.
Observaciones generales sobre el macizo rocoso:
– Composición mineralógica
– Forma y tamaño de los granos
– Color y Transparencia
– Dureza

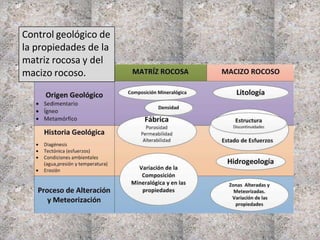

25. Control geológico de
la propiedades de la
matriz rocosa y del
macizo rocoso.

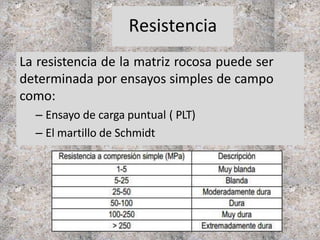

27. Resistencia
La resistencia de la matriz rocosa puede ser
determinada por ensayos simples de campo
como:
– Ensayo de carga puntual ( PLT)
– El martillo de Schmidt

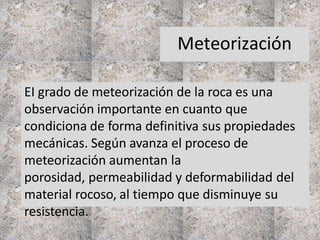

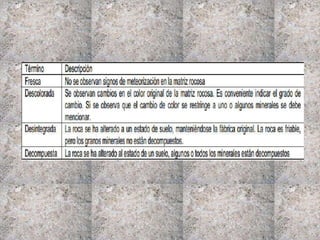

28. Meteorización
EI grado de meteorización de la roca es una
observación importante en cuanto que
condiciona de forma definitiva sus propiedades
mecánicas. Según avanza el proceso de
meteorización aumentan la
porosidad, permeabilidad y deformabilidad del
material rocoso, al tiempo que disminuye su
resistencia.

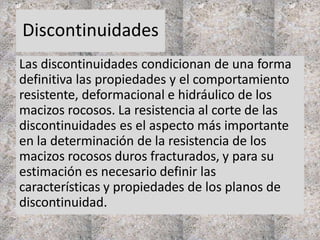

29. Discontinuidades
Las discontinuidades condicionan de una forma
definitiva las propiedades y el comportamiento
resistente, deformacional e hidráulico de los
macizos rocosos. La resistencia al corte de las
discontinuidades es el aspecto más importante
en la determinación de la resistencia de los
macizos rocosos duros fracturados, y para su
estimación es necesario definir las
características y propiedades de los planos de
discontinuidad.

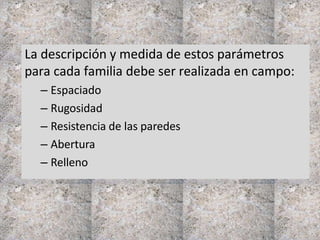

30. La descripción y medida de estos parámetros
para cada familia debe ser realizada en campo:
– Espaciado
– Rugosidad
– Resistencia de las paredes
– Abertura
– Relleno

31. Espaciado

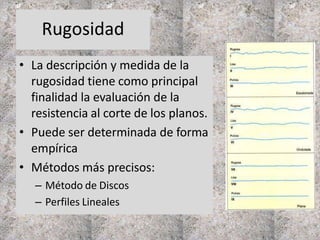

32. Rugosidad
• La descripción y medida de la
rugosidad tiene como principal
finalidad la evaluación de la
resistencia al corte de los planos.
• Puede ser determinada de forma
empírica
• Métodos más precisos:
– Método de Discos
– Perfiles Lineales

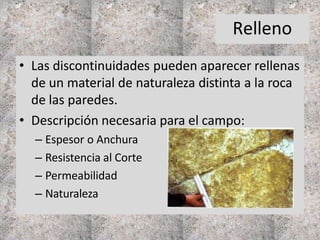

33. Relleno
• Las discontinuidades pueden aparecer rellenas
de un material de naturaleza distinta a la roca
de las paredes.
• Descripción necesaria para el campo:
– Espesor o Anchura
– Resistencia al Corte
– Permeabilidad
– Naturaleza

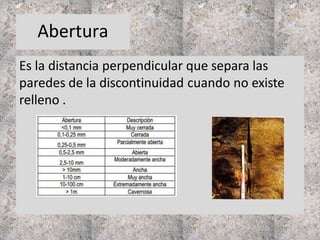

34. Abertura
Es la distancia perpendicular que separa las
paredes de la discontinuidad cuando no existe
relleno .

35. La respuesta mecánica esta en función de otros factores como las
condiciones hidrogeológicas, las condiciones ambientales, el clima
y los fenómenos meteorológicos; que actúan sobre el medio
geológico y dan lugar a los procesos de alteración y
meteorización, modificando las propiedades iniciales de las rocas
y macizos rocosos.

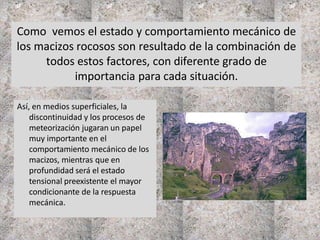

36. Como vemos el estado y comportamiento mecánico de
los macizos rocosos son resultado de la combinación de
todos estos factores, con diferente grado de
importancia para cada situación.
Así, en medios superficiales, la
discontinuidad y los procesos de
meteorización jugaran un papel
muy importante en el
comportamiento mecánico de los
macizos, mientras que en
profundidad será el estado
tensional preexistente el mayor
condicionante de la respuesta
mecánica.

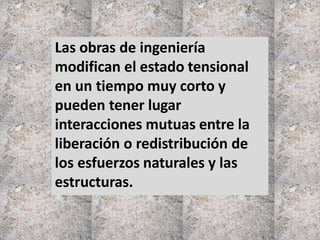

37. Las obras de ingeniería
modifican el estado tensional
en un tiempo muy corto y
pueden tener lugar
interacciones mutuas entre la
liberación o redistribución de
los esfuerzos naturales y las
estructuras.

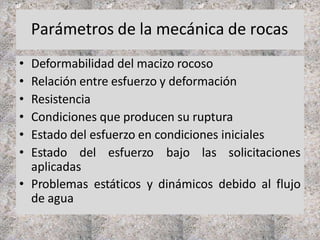

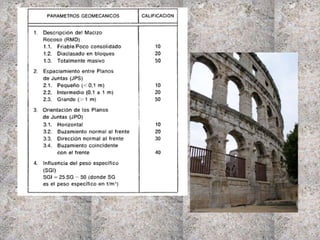

39. Parámetros de la mecánica de rocas
• Deformabilidad del macizo rocoso
• Relación entre esfuerzo y deformación
• Resistencia
• Condiciones que producen su ruptura
• Estado del esfuerzo en condiciones iniciales
• Estado del esfuerzo bajo las solicitaciones
aplicadas
• Problemas estáticos y dinámicos debido al flujo
de agua

41. Propiedades de la mecánica de rocas
Las propiedades más importantes son:
• Deformación
• Resistencia

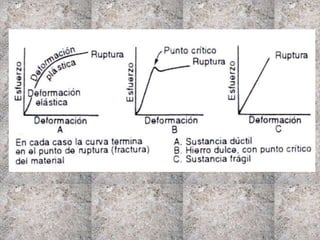

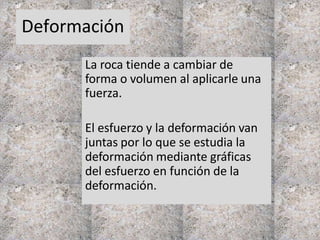

42. Deformación
La roca tiende a cambiar de
forma o volumen al aplicarle una
fuerza.
El esfuerzo y la deformación van
juntas por lo que se estudia la
deformación mediante gráficas
del esfuerzo en función de la
deformación.

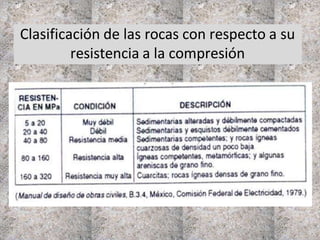

43. Clasificación de las rocas con respecto a su
resistencia a la compresión

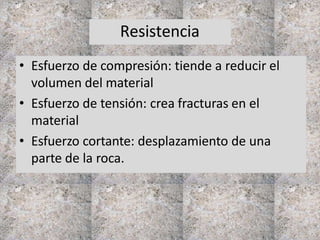

44. Resistencia
• Esfuerzo de compresión: tiende a reducir el
volumen del material
• Esfuerzo de tensión: crea fracturas en el
material
• Esfuerzo cortante: desplazamiento de una
parte de la roca.

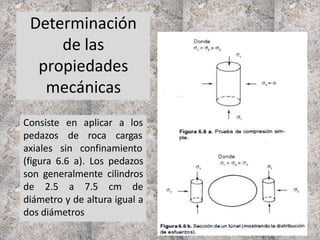

45. Determinación
de las
propiedades
mecánicas
en aplicar a los
Consiste
pedazos
axiales
de roca cargas
sin confinamiento
(figura 6.6 a). Los pedazos
son generalmente cilindros
de 2.5 a 7.5 cm de
diámetro y de altura igual a
dos diámetros

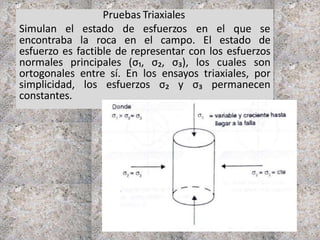

46. Pruebas Triaxiales
Simulan el estado de esfuerzos en el que se
encontraba la roca en el campo. El estado de
esfuerzo es factible de representar con los esfuerzos
normales principales (σ₁, σ₂, σ₃), los cuales son
ortogonales entre sí. En los ensayos triaxiales, por
simplicidad, los esfuerzos σ₂ y σ₃ permanecen
constantes.

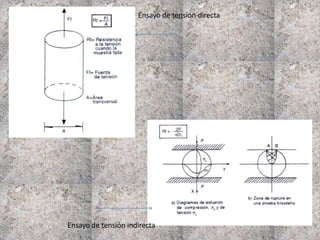

47. Ensayo de tensión indirecta
Ensayo de tensión directa

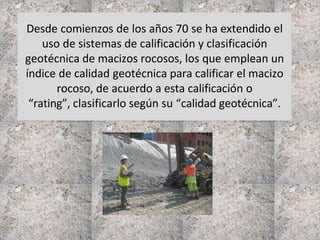

49. Desde comienzos de los años 70 se ha extendido el
uso de sistemas de calificación y clasificación
geotécnica de macizos rocosos, los que emplean un
índice de calidad geotécnica para calificar el macizo
rocoso, de acuerdo a esta calificación o
“rating”, clasificarlo según su “calidad geotécnica”.

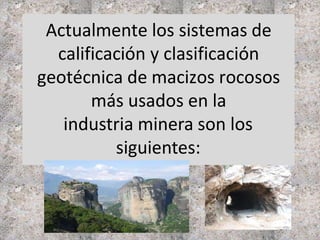

50. Actualmente los sistemas de
calificación y clasificación
geotécnica de macizos rocosos
más usados en la
industria minera son los
siguientes:

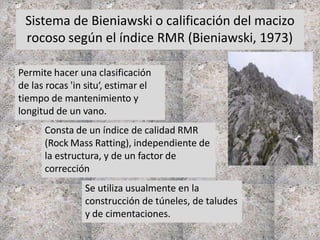

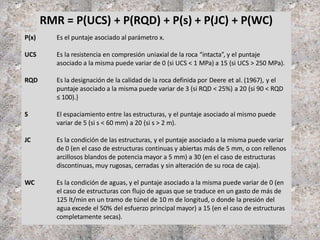

51. Sistema de Bieniawski o calificación del macizo
rocoso según el índice RMR (Bieniawski, 1973)
Permite hacer una clasificación
de las rocas 'in situ‘, estimar el
tiempo de mantenimiento y
longitud de un vano.
Se utiliza usualmente en la
construcción de túneles, de taludes
y de cimentaciones.
Consta de un índice de calidad RMR
(Rock Mass Ratting), independiente de
la estructura, y de un factor de
corrección

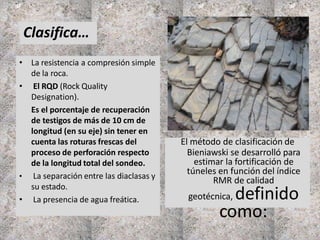

52. • La resistencia a compresión simple
de la roca.

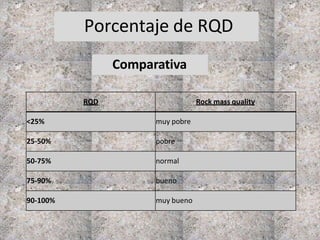

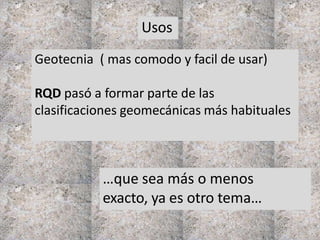

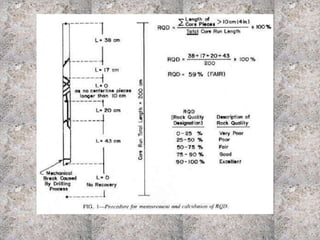

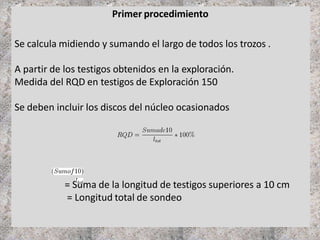

• El RQD (Rock Quality
Designation).
Es el porcentaje de recuperación
de testigos de más de 10 cm de
longitud (en su eje) sin tener en
cuenta las roturas frescas del
proceso de perforación respecto
de la longitud total del sondeo.
• La separación entre las diaclasas y
su estado.
• La presencia de agua freática.
Clasifica…
El método de clasificación de
Bieniawski se desarrolló para
estimar la fortificación de
túneles en función del índice
RMR de calidad
geotécnica, definido
como:

53. P(x) Es el puntaje asociado al parámetro x.
UCS Es la resistencia en compresión uniaxial de la roca “intacta”, y el puntaje
asociado a la misma puede variar de 0 (si UCS < 1 MPa) a 15 (si UCS > 250 MPa).
RQD Es la designación de la calidad de la roca definida por Deere et al. (1967), y el
puntaje asociado a la misma puede variar de 3 (si RQD < 25%) a 20 (si 90 < RQD
≤ 100).}
S El espaciamiento entre las estructuras, y el puntaje asociado al mismo puede
variar de 5 (si s < 60 mm) a 20 (si s > 2 m).
JC Es la condición de las estructuras, y el puntaje asociado a la misma puede variar
de 0 (en el caso de estructuras continuas y abiertas más de 5 mm, o con rellenos
arcillosos blandos de potencia mayor a 5 mm) a 30 (en el caso de estructuras
discontinuas, muy rugosas, cerradas y sin alteración de su roca de caja).
WC Es la condición de aguas, y el puntaje asociado a la misma puede variar de 0 (en
el caso de estructuras con flujo de aguas que se traduce en un gasto de más de
125 lt/min en un tramo de túnel de 10 m de longitud, o donde la presión del
agua excede el 50% del esfuerzo principal mayor) a 15 (en el caso de estructuras
completamente secas).
RMR = P(UCS) + P(RQD) + P(s) + P(JC) + P(WC)

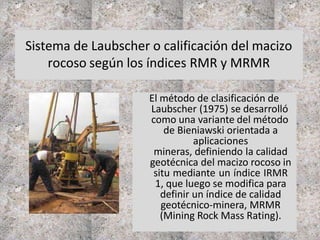

54. Sistema de Laubscher o calificación del macizo
rocoso según los índices RMR y MRMR
El método de clasificación de
Laubscher (1975) se desarrolló
como una variante del método
de Bieniawski orientada a
aplicaciones
mineras, definiendo la calidad
geotécnica del macizo rocoso in
situ mediante un índice IRMR
1, que luego se modifica para
definir un índice de calidad
geotécnico-minera, MRMR
(Mining Rock Mass Rating).

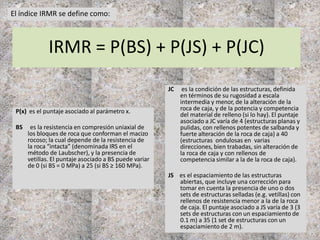

55. IRMR = P(BS) + P(JS) + P(JC)
P(x) es el puntaje asociado al parámetro x.
BS es la resistencia en compresión uniaxial de
los bloques de roca que conforman el macizo
rocoso; la cual depende de la resistencia de
la roca “intacta” (denominada IRS en el
método de Laubscher), y la presencia de
vetillas. El puntaje asociado a BS puede variar
de 0 (si BS = 0 MPa) a 25 (si BS ≥ 160 MPa).
JC es la condición de las estructuras, definida
en términos de su rugosidad a escala
intermedia y menor, de la alteración de la
roca de caja, y de la potencia y competencia
del material de relleno (si lo hay). El puntaje
asociado a JC varía de 4 (estructuras planas y
pulidas, con rellenos potentes de salbanda y
fuerte alteración de la roca de caja) a 40
(estructuras ondulosas en varias
direcciones, bien trabadas, sin alteración de
la roca de caja y con rellenos de
competencia similar a la de la roca de caja).
JS es el espaciamiento de las estructuras
abiertas, que incluye una corrección para
tomar en cuenta la presencia de uno o dos
sets de estructuras selladas (e.g. vetillas) con
rellenos de resistencia menor a la de la roca
de caja. El puntaje asociado a JS varía de 3 (3
sets de estructuras con un espaciamiento de
0.1 m) a 35 (1 set de estructuras con un
espaciamiento de 2 m).
El índice IRMR se define como:

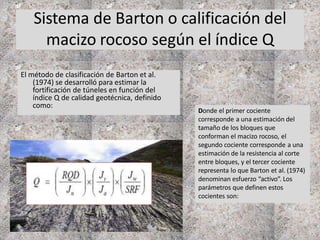

56. Sistema de Barton o calificación del
macizo rocoso según el índice Q
El método de clasificación de Barton et al.
(1974) se desarrolló para estimar la
fortificación de túneles en función del
índice Q de calidad geotécnica, definido
como:
Donde el primer cociente
corresponde a una estimación del
tamaño de los bloques que
conforman el macizo rocoso, el
segundo cociente corresponde a una
estimación de la resistencia al corte
entre bloques, y el tercer cociente
representa lo que Barton et al. (1974)
denominan esfuerzo “activo”. Los
parámetros que definen estos
cocientes son:

57. RQD La designación de la calidad
de la roca definida por Deere,
que puede variar de 0 en
macizos rocosos de muy mala
calidad y a 100 en macizos
rocosos de excelente calidad.
Jn Un coeficiente asociado al número de
sets de estructuras presentes en el
macizo rocoso “Joint Set Number”.
Este puede variar de 0.5 en macizo
masivo o con pocas estructuras y a 20
en roca totalmente disgregada o
triturada.
Jr Coeficiente asociado a la rugosidad
de las estructuras presentes en el
macizo rocoso o “Joint Roughness
Number”. Puede variar de 0.5 para
estructuras planas y pulidas. A 5 en
estructuras poco persistentes
espaciadas a más de 3 m.
Ja “Joint Alteration Number”, este coeficiente
esta asociado a la condición o grado de
alteración de las estructuras presentes en
el macizo rocoso que puede variar de 0.75
vetillas selladas en roca dura con rellenos
resistentes y no degradables y a 20
estructuras con rellenos potentes de
arcilla.
Jw Es un coeficiente asociado a la condición
de aguas en las estructuras presentes en
el macizo rocoso “Joint Water Reduction
Factor”, que puede variar de 0.05 flujo
notorio de aguas, permanente o que no
decae en el tiempo y a 1, estructuras secas
o con flujos mínimos de agua.
SRF “Stress Reduction Factor” es un
coeficiente asociado al posible efecto de la
condición de esfuerzos en el macizo
rocoso , que puede variar de 0.05
concentraciones importantes de esfuerzos
en roca competente y a 400 potencial
ocurrencia de estallidos de roca.

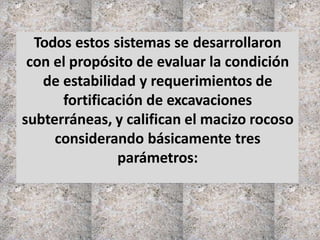

58. Todos estos sistemas se desarrollaron
con el propósito de evaluar la condición
de estabilidad y requerimientos de
fortificación de excavaciones
subterráneas, y califican el macizo rocoso
considerando básicamente tres
parámetros:

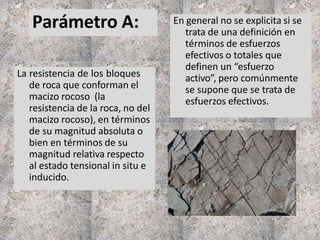

59. La resistencia de los bloques
de roca que conforman el
macizo rocoso (la
resistencia de la roca, no del
macizo rocoso), en términos
de su magnitud absoluta o
bien en términos de su
magnitud relativa respecto
al estado tensional in situ e
inducido.
En general no se explicita si se
trata de una definición en
términos de esfuerzos
efectivos o totales que
definen un “esfuerzo
activo”, pero comúnmente
se supone que se trata de
esfuerzos efectivos.
Parámetro A:

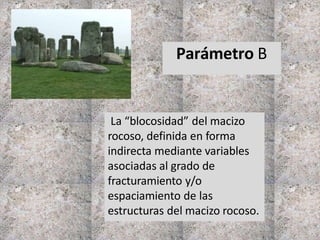

60. Parámetro B
La “blocosidad” del macizo
rocoso, definida en forma
indirecta mediante variables
asociadas al grado de
fracturamiento y/o
espaciamiento de las
estructuras del macizo rocoso.

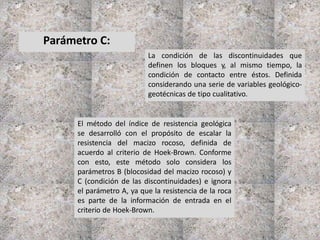

61. Parámetro C:
La condición de las discontinuidades que
definen los bloques y, al mismo tiempo, la
condición de contacto entre éstos. Definida
considerando una serie de variables geológico-
geotécnicas de tipo cualitativo.
El método del índice de resistencia geológica
se desarrolló con el propósito de escalar la
resistencia del macizo rocoso, definida de
acuerdo al criterio de Hoek-Brown. Conforme
con esto, este método solo considera los
parámetros B (blocosidad del macizo rocoso) y
C (condición de las discontinuidades) e ignora
el parámetro A, ya que la resistencia de la roca
es parte de la información de entrada en el
criterio de Hoek-Brown.

62. Conforme con lo anterior, puede señalarse
que estos métodos se han desarrollado
suponiendo que el macizo rocoso se
encuentra fracturado o intersectado por
discontinuidades que definen bloques
que, implícitamente, no conforman un
conjunto masivo.
Por lo tanto, el caso de un
macizo rocoso masivo
corresponde a una condición
extrema para estos métodos
y, por lo tanto, a veces difícil
de calificar con el detalle
suficiente que permita
diferenciar entre distintos
tipos litológicos.

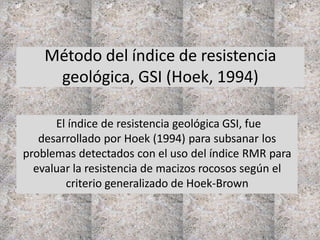

63. Método del índice de resistencia
geológica, GSI (Hoek, 1994)
El índice de resistencia geológica GSI, fue
desarrollado por Hoek (1994) para subsanar los
problemas detectados con el uso del índice RMR para
evaluar la resistencia de macizos rocosos según el
criterio generalizado de Hoek-Brown

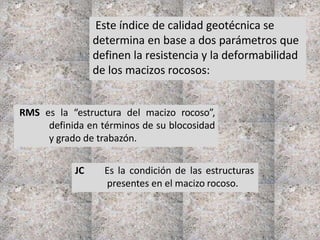

64. Este índice de calidad geotécnica se
determina en base a dos parámetros que
definen la resistencia y la deformabilidad
de los macizos rocosos:
RMS es la “estructura del macizo rocoso”,
definida en términos de su blocosidad
y grado de trabazón.
JC Es la condición de las estructuras
presentes en el macizo rocoso.

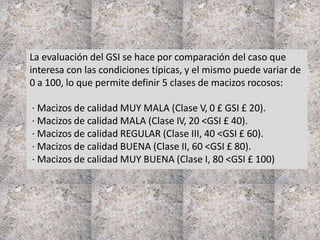

65. La evaluación del GSI se hace por comparación del caso que
interesa con las condiciones típicas, y el mismo puede variar de
0 a 100, lo que permite definir 5 clases de macizos rocosos:
· Macizos de calidad MUY MALA (Clase V, 0 £ GSI £ 20).
· Macizos de calidad MALA (Clase IV, 20 <GSI £ 40).
· Macizos de calidad REGULAR (Clase III, 40 <GSI £ 60).
· Macizos de calidad BUENA (Clase II, 60 <GSI £ 80).
· Macizos de calidad MUY BUENA (Clase I, 80 <GSI £ 100)

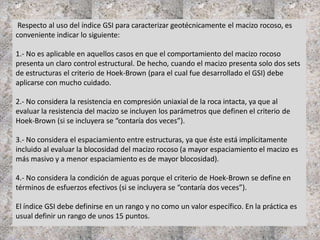

66. Respecto al uso del índice GSI para caracterizar geotécnicamente el macizo rocoso, es
conveniente indicar lo siguiente:
1.- No es aplicable en aquellos casos en que el comportamiento del macizo rocoso
presenta un claro control estructural. De hecho, cuando el macizo presenta solo dos sets
de estructuras el criterio de Hoek-Brown (para el cual fue desarrollado el GSI) debe
aplicarse con mucho cuidado.
2.- No considera la resistencia en compresión uniaxial de la roca intacta, ya que al
evaluar la resistencia del macizo se incluyen los parámetros que definen el criterio de
Hoek-Brown (si se incluyera se “contaría dos veces”).
3.- No considera el espaciamiento entre estructuras, ya que éste está implícitamente
incluido al evaluar la blocosidad del macizo rocoso (a mayor espaciamiento el macizo es
más masivo y a menor espaciamiento es de mayor blocosidad).
4.- No considera la condición de aguas porque el criterio de Hoek-Brown se define en
términos de esfuerzos efectivos (si se incluyera se “contaría dos veces”).
El índice GSI debe definirse en un rango y no como un valor específico. En la práctica es
usual definir un rango de unos 15 puntos.

68. Primer procedimiento
Se calcula midiendo y sumando el largo de todos los trozos .
A partir de los testigos obtenidos en la exploración.
Medida del RQD en testigos de Exploración 150
Se deben incluir los discos del núcleo ocasionados
= Suma de la longitud de testigos superiores a 10 cm
= Longitud total de sondeo

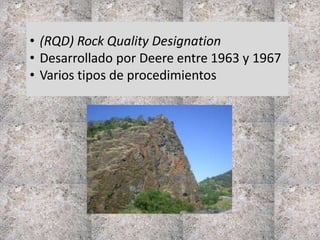

69. • (RQD) Rock Quality Designation
• Desarrollado por Deere entre 1963 y 1967
• Varios tipos de procedimientos

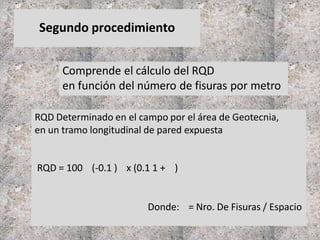

70. Segundo procedimiento
Comprende el cálculo del RQD
en función del número de fisuras por metro
RQD Determinado en el campo por el área de Geotecnia,
en un tramo longitudinal de pared expuesta
RQD = 100 (-0.1 ) x (0.1 1 + )
Donde: = Nro. De Fisuras / Espacio

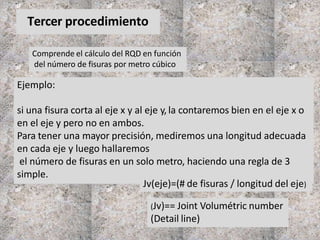

71. Tercer procedimiento
Comprende el cálculo del RQD en función
del número de fisuras por metro cúbico
(Jv)== Joint Volumétric number
(Detail line)
Ejemplo:
si una fisura corta al eje x y al eje y,la contaremos bien en el eje x o
en el eje y pero no en ambos.
Para tener una mayor precisión, mediremos una longitud adecuada
en cada eje y luego hallaremos
el número de fisuras en un solo metro, haciendo una regla de 3
simple.
Jv(eje)=(# de fisuras / longitud del eje)

72. Porcentaje de RQD
RQD Rock mass quality
<25% muy pobre
25-50% pobre
50-75% normal
75-90% bueno
90-100% muy bueno
Comparativa

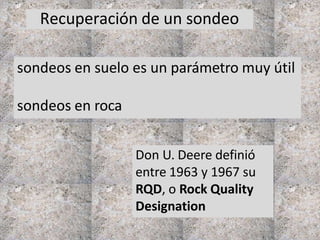

73. Recuperación de un sondeo
sondeos en suelo es un parámetro muy útil
sondeos en roca
Don U. Deere definió
entre 1963 y 1967 su
RQD, o Rock Quality
Designation

75. Geotecnia ( mas comodo y facil de usar)
RQD pasó a formar parte de las
clasificaciones geomecánicas más habituales

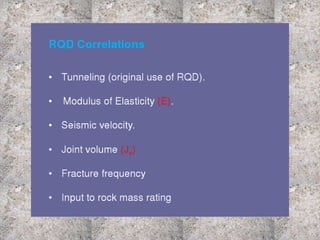

Usos
…que sea más o menos
exacto, ya es otro tema…

76. Desventajas
• No sirve para suelos
• Se desarrolló para rocas ígneas
• No debe tenerse en cuenta en el caso de
roturas por desecación,
retracción o tensiones longitudinales
• Depende de la dirección del sondeo
• Hay que saber usarlo con precaución

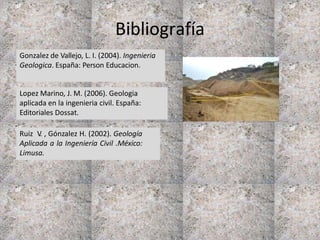

78. Bibliografía
Gonzalez de Vallejo, L. I. (2004). Ingenieria
Geologica. España: Person Educacion.
Ruiz V. , Gónzalez H. (2002). Geología
Aplicada a la Ingeniería Civil .México:
Limusa.
Lopez Marino, J. M. (2006). Geologia
aplicada en la ingenieria civil. España:
Editoriales Dossat.
