1. Mecanismos y circuitosLlohely Pérez 8·B

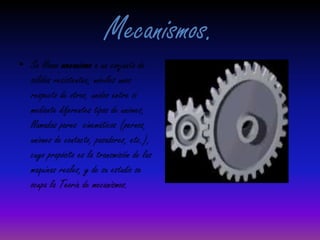

2. Mecanismos.Se llama mecanismo a un conjunto de sólidos resistentes, móviles unos respecto de otros, unidos entre sí mediante diferentes tipos de uniones, llamadas pares cinemáticos (pernos, uniones de contacto, pasadores, etc.), cuyo propósito es la transmisión de las maquinas reales, y de su estudio se ocupa la Teoría de mecanismos.

3. Mecanismos.Tipos de mecanismoEngranajesPistón bielaLeva Mecanismo Piñon, cierreMecanismos de poleas y correaMecanismos de barras articuladasMecanismos de biela y manivelaMecanismo de Tornillo/tuercaEl análisis de un mecanismo se debería hacer en el siguiente orden:Análisis de posición de un mecanismo.Análisis de velocidad de un mecanismo.Análisis de aceleración de un mecanismo.Análisis dinámica de un mecanismo.Análisis de esfuerzos de un mecanismo.

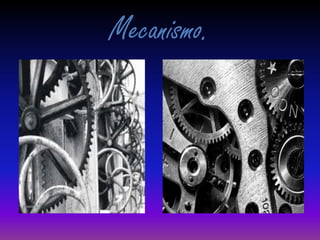

4. Mecanismo.

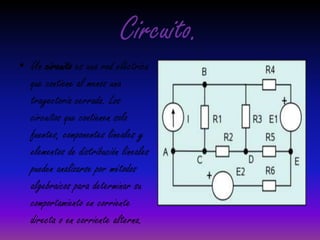

5. Circuito.Un circuito es una red eléctrica que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales y elementos de distribución lineales pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna.

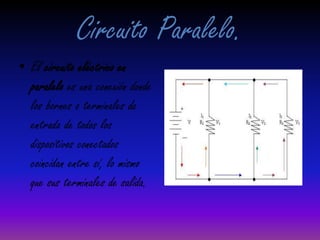

6. Circuito Paralelo.El circuito eléctrico en paralelo es una conexión donde los bornes o terminales de entrada de todos los dispositivos conectados coincidan entre sí, lo mismo que sus terminales de salida.

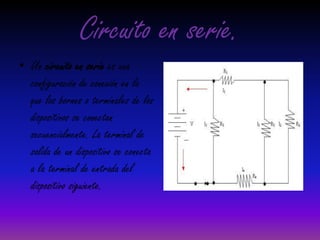

7. Circuito en serie.Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.

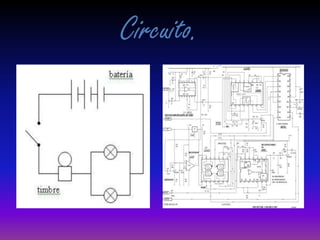

8. Circuito.
