Este documento describe los mecanismos y circuitos eléctricos. Explica que un mecanismo es un conjunto de sólidos unidos que transmiten movimiento y enumera varios tipos como engranajes y pistones. Describe también que el análisis de un mecanismo debe hacerse analizando su posición, velocidad, aceleración y esfuerzos. Define un circuito eléctrico como el camino que recorre la corriente eléctrica e introduce los conceptos de circuito en paralelo y en serie.

1. Mecanismos y Circuitos

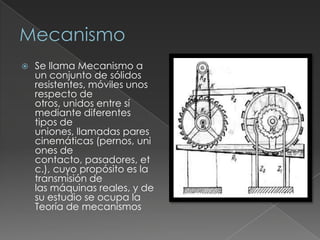

2. MecanismoSe llama Mecanismo a un conjunto de sólidos resistentes, móviles unos respecto de otros, unidos entre sí mediante diferentes tipos de uniones, llamadas pares cinemáticas (pernos, uniones de contacto, pasadores, etc.), cuyo propósito es la transmisión de las máquinas reales, y de su estudio se ocupa la Teoría de mecanismos

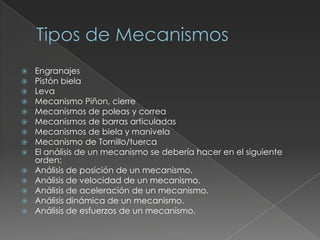

3. Tipos de MecanismosEngranajesPistón bielaLevaMecanismo Piñon, cierreMecanismos de poleas y correaMecanismos de barras articuladasMecanismos de biela y manivelaMecanismo de Tornillo/tuercaEl análisis de un mecanismo se debería hacer en el siguiente orden:Análisis de posición de un mecanismo.Análisis de velocidad de un mecanismo.Análisis de aceleración de un mecanismo.Análisis dinámica de un mecanismo.Análisis de esfuerzos de un mecanismo.

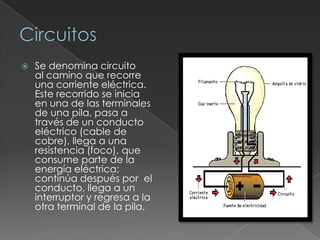

4. CircuitosSe denomina circuito al camino que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila.

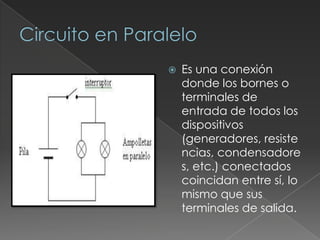

5. Circuito en ParaleloEs una conexión donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida.

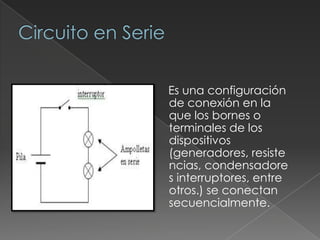

6. Circuito en Serie Es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores interruptores, entre otros.) se conectan secuencialmente.
