La placa base es el elemento principal de un ordenador donde se conectan todos los demás componentes a través de circuitos electrónicos. Contiene el zócalo del microprocesador, ranuras para la memoria RAM, slots de expansión y chips de control como la BIOS. Las principales empresas fabricantes incluyen ASUS, Foxconn, ASRock e Intel. Los buses de la placa base permiten la transferencia de datos e información entre componentes. No todos los microprocesadores son compatibles con todas las placas bases debido a factores como el socket, arquitectura y voltaje.

1. Placa Base

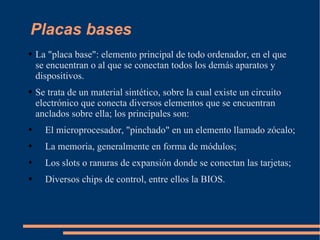

2. Placas bases La "placa base": elemento principal de todo ordenador, en el que se encuentran o al que se conectan todos los demás aparatos y dispositivos. Se trata de un material sintético, sobre la cual existe un circuito electrónico que conecta diversos elementos que se encuentran anclados sobre ella; los principales son: El microprocesador, "pinchado" en un elemento llamado zócalo; La memoria, generalmente en forma de módulos; Los slots o ranuras de expansión donde se conectan las tarjetas; Diversos chips de control, entre ellos la BIOS.

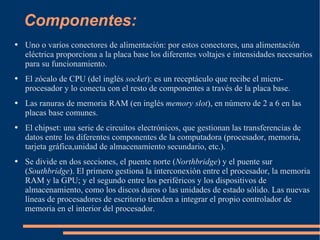

4. Componentes: Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes e intensidades necesarios para su funcionamiento. El zócalo de CPU (del inglés socket ): es un receptáculo que recibe el micro-procesador y lo conecta con el resto de componentes a través de la placa base. Las ranuras de memoria RAM (en inglés memory slot ), en número de 2 a 6 en las placas base comunes. El chipset: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica,unidad de almacenamiento secundario, etc.). Se divide en dos secciones, el puente norte ( Northbridge ) y el puente sur ( Southbridge ). El primero gestiona la interconexión entre el procesador, la memoria RAM y la GPU; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de estado sólido. Las nuevas líneas de procesadores de escritorio tienden a integrar el propio controlador de memoria en el interior del procesador.

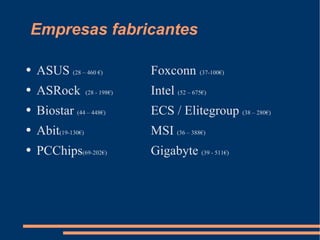

5. Empresas fabricantes ASUS (28 – 460 €) Foxconn (37-100€) ASRock (28 - 198€) Intel (52 – 675€) Biostar (44 – 448€) ECS / Elitegroup (38 – 280€) Abit (19-130€) MSI (36 – 388€) PCChips (69-202€) Gigabyte (39 - 511€)

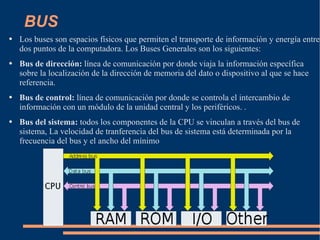

6. BUS Los buses son espacios físicos que permiten el transporte de información y energía entre dos puntos de la computadora. Los Buses Generales son los siguientes: Bus de dirección: línea de comunicación por donde viaja la información específica sobre la localización de la dirección de memoria del dato o dispositivo al que se hace referencia. Bus de control: línea de comunicación por donde se controla el intercambio de información con un módulo de la unidad central y los periféricos. . Bus del sistema: todos los componentes de la CPU se vinculan a través del bus de sistema, La velocidad de tranferencia del bus de sistema está determinada por la frecuencia del bus y el ancho del mínimo

7. ¿TODOS LOS MICROPROCESADORES SON COMPATIBLES CON TODAS LAS PLACAS BASES? Depende de varios factores como: Tipo de socket. Arquitectura del procesador Frecuencia del bus frontal o FSB Voltaje del procesador y voltaje de la placa base, modelo o serie del procesador. Todas las placas bases cuentan con una lista de procesadores compatibles. Colocar un procesador en una placa base equivocada puede resultar la quema del procesador.

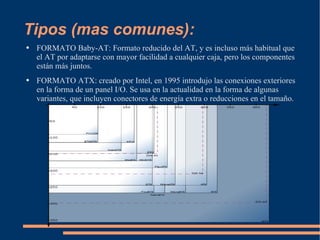

8. Tipos (mas comunes): FORMATO Baby-AT: Formato reducido del AT, y es incluso más habitual que el AT por adaptarse con mayor facilidad a cualquier caja, pero los componentes están más juntos. FORMATO ATX: creado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel I/O. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.

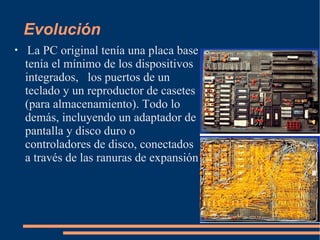

9. Evolución La PC original tenía una placa base tenía el mínimo de los dispositivos integrados, los puertos de un teclado y un reproductor de casetes (para almacenamiento). Todo lo demás, incluyendo un adaptador de pantalla y disco duro o controladores de disco, conectados a través de las ranuras de expansión

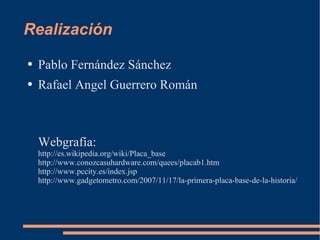

10. Realización Pablo Fernández Sánchez Rafael Angel Guerrero Román Webgrafía: http://es.wikipedia.org/wiki/Placa_base http://www.conozcasuhardware.com/quees/placab1.htm http://www.pccity.es/index.jsp http://www.gadgetometro.com/2007/11/17/la-primera-placa-base-de-la-historia/
