Este documento presenta varios ejercicios sobre la medición de caudales a través de canales Parshall. En los ejercicios se proporcionan las dimensiones de la garganta y las profundidades en las zonas de convergencia y garganta de cada canal Parshall, y se piden calcular si el salto hidráulico está sumergido, y el caudal a través del canal.

1. Medición de caudales
DISEÑO DE PLANTAS Y SISTEMAS REGENERATIVOS
UFB SEM-22-II

2. Ejercicio 1

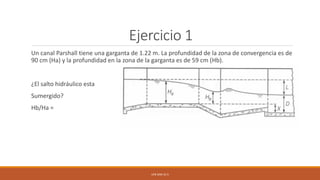

Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
90 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿El salto hidráulico esta
Sumergido?
Hb/Ha =
UFB SEM-22-II

3. Ejercicio 1
Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
90 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿El salto hidráulico esta
Sumergido?
Hb/Ha =
UFB SEM-22-II

4. Ejercicio 1
Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
90 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿Cuál es el flujo a través del
canal?
Q = ?
UFB SEM-22-II

5. Ejercicio 2

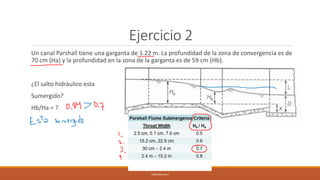

Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
70 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿El salto hidráulico esta
Sumergido?
Hb/Ha = ?
UFB SEM-22-II

6. Ejercicio 2
Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
70 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿Cuál es el flujo a través del
canal?
Q = m3/s
UFB SEM-22-II

7. Ejercicio

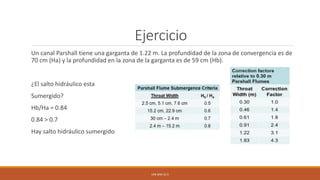

Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
70 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿El salto hidráulico esta
Sumergido?
Hb/Ha = 0.84
0.84 > 0.7
Hay salto hidráulico sumergido
UFB SEM-22-II

8. Ejercicio
Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
70 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿El salto hidráulico esta
Sumergido?
Hb/Ha = 0.84
0.84 > 0.7
Hay salto hidráulico sumergido
UFB SEM-22-II

9. Ejercicio
Un canal Parshall tiene una garganta de 1.22 m. La profundidad de la zona de convergencia es de
70 cm (Ha) y la profundidad en la zona de la garganta es de 59 cm (Hb).
¿Cuál es el flujo a través del
canal?
Q = ?
UFB SEM-22-II

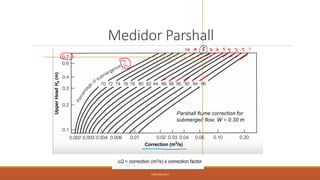

10. Medidor Parshall
UFB SEM-22-II

11. Ejercicio 2
Un canal Parshall tiene una garganta de 0.61 m. La profundidad de la zona de convergencia es de
45 cm (Ha) y la profundidad en la zona de la garganta es de 39 cm (Hb).
¿Cuál es el flujo a través del
canal?
Q = m3/s
UFB SEM-22-II

12. Ejercicio 3
Un canal Parshall tiene una garganta de 1.83 m. La profundidad de la zona de convergencia es de
60 cm (Ha) y la profundidad en la zona de la garganta es de 45 cm (Hb). ¿Calcular el caudal del
canal Parshall?
