1. MEDIOS DE TRANSMISION
Presentado Rodrigo Sanabria
cod: 1069746603

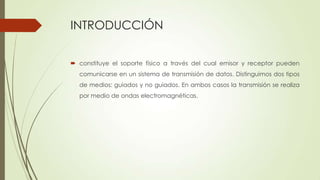

2. INTRODUCCIÓN
 constituye el soporte físico a través del cual emisor y receptor pueden
comunicarse en un sistema de transmisión de datos. Distinguimos dos tipos
de medios: guiados y no guiados. En ambos casos la transmisión se realiza
por medio de ondas electromagnéticas.

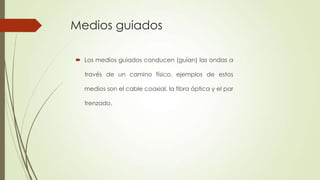

3. Medios guiados
 Los medios guiados conducen (guían) las ondas a
través de un camino físico, ejemplos de estos
medios son el cable coaxial, la fibra óptica y el par
trenzado.

4. Pares trenzados
 Este consiste en dos alambres de cobre aislados, en general de 1mm de
espesor. Los alambres se entrelazan en forma helicoidal, como en una
molécula de DNA. La forma trenzada del cable se utiliza para reducir la
interferencia eléctrica con respecto a los pares cercanos que se encuentran a
su alrededor. Los pares trenzados se pueden utilizar tanto para transmisión
analógica como digital, y su ancho de banda depende del calibre del
alambre y de la distancia que recorre; en muchos casos pueden obtenerse
transmisiones de varios megabits, en distancias de pocos kilómetros. Debido a
su adecuado comportamiento y bajo costo, los pares trenzados se utilizan
ampliamente y es probable que se presencia permanezca por muchos años

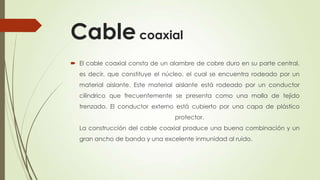

5. Cable coaxial
 El cable coaxial consta de un alambre de cobre duro en su parte central,
es decir, que constituye el núcleo, el cual se encuentra rodeado por un
material aislante. Este material aislante está rodeado por un conductor
cilíndrico que frecuentemente se presenta como una malla de tejido
trenzado. El conductor externo está cubierto por una capa de plástico
protector.
La construcción del cable coaxial produce una buena combinación y un
gran ancho de banda y una excelente inmunidad al ruido.

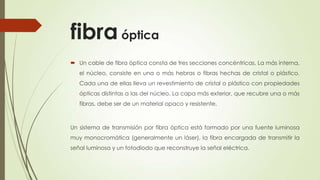

6. fibra óptica
 Un cable de fibra óptica consta de tres secciones concéntricas. La más interna,
el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico.
Cada una de ellas lleva un revestimiento de cristal o plástico con propiedades
ópticas distintas a las del núcleo. La capa más exterior, que recubre una o más
fibras, debe ser de un material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una fuente luminosa
muy monocromática (generalmente un láser), la fibra encargada de transmitir la
señal luminosa y un fotodiodo que reconstruye la señal eléctrica.

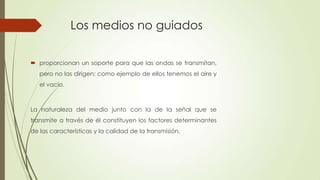

7. Los medios no guiados
 proporcionan un soporte para que las ondas se transmitan,
pero no las dirigen; como ejemplo de ellos tenemos el aire y
el vacío.
La naturaleza del medio junto con la de la señal que se
transmite a través de él constituyen los factores determinantes
de las características y la calidad de la transmisión.

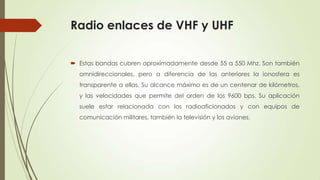

8. Radio enlaces de VHF y UHF
 Estas bandas cubren aproximadamente desde 55 a 550 Mhz. Son también
omnidireccionales, pero a diferencia de las anteriores la ionosfera es
transparente a ellas. Su alcance máximo es de un centenar de kilómetros,
y las velocidades que permite del orden de los 9600 bps. Su aplicación
suele estar relacionada con los radioaficionados y con equipos de
comunicación militares, también la televisión y los aviones.

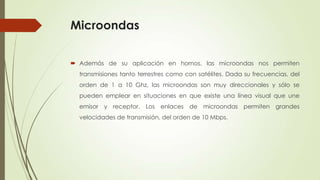

9. Microondas
 Además de su aplicación en hornos, las microondas nos permiten
transmisiones tanto terrestres como con satélites. Dada su frecuencias, del
orden de 1 a 10 Ghz, las microondas son muy direccionales y sólo se
pueden emplear en situaciones en que existe una línea visual que une
emisor y receptor. Los enlaces de microondas permiten grandes
velocidades de transmisión, del orden de 10 Mbps.
