Este documento describe los diferentes tipos de medios de transmisión. Los medios de transmisión guiados incluyen pares trenzados, cable coaxial y fibra óptica, mientras que los medios no guiados incluyen radio enlaces de VHF/UHF y microondas. Los medios guiados transmiten señales a través de un cable físico, mientras que los medios no guiados usan ondas electromagnéticas para la transmisión inalámbrica a través de un espacio libre.

2. ¿QUÉ ES UN MEDIO DE TRASMISION?

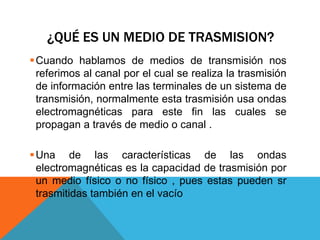

Cuando hablamos de medios de transmisión nos
referimos al canal por el cual se realiza la trasmisión
de información entre las terminales de un sistema de
transmisión, normalmente esta trasmisión usa ondas
electromagnéticas para este fin las cuales se
propagan a través de medio o canal .
Una de las características de las ondas
electromagnéticas es la capacidad de trasmisión por
un medio físico o no físico , pues estas pueden sr
trasmitidas también en el vacío

3. GRUPOS DE MEDIOS DE TRANSMISION
• Dependiendo de la forma de conducir la señal a
través del medio, los medios de transmisión se
pueden clasificar en dos grandes grupos: medios
de transmisión guiados y medios de transmisión no
guiados.

4. MEDIOS DE TRANSMISION GUIADOS

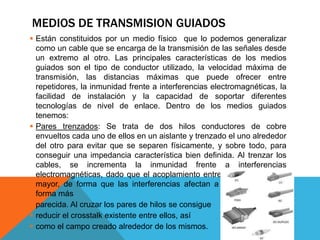

 Están constituidos por un medio físico que lo podemos generalizar
como un cable que se encarga de la transmisión de las señales desde
un extremo al otro. Las principales características de los medios
guiados son el tipo de conductor utilizado, la velocidad máxima de
transmisión, las distancias máximas que puede ofrecer entre
repetidores, la inmunidad frente a interferencias electromagnéticas, la
facilidad de instalación y la capacidad de soportar diferentes
tecnologías de nivel de enlace. Dentro de los medios guiados
tenemos:
 Pares trenzados: Se trata de dos hilos conductores de cobre
envueltos cada uno de ellos en un aislante y trenzado el uno alrededor
del otro para evitar que se separen físicamente, y sobre todo, para
conseguir una impedancia característica bien definida. Al trenzar los
cables, se incrementa la inmunidad frente a interferencias
electromagnéticas, dado que el acoplamiento entre ambos cables es
mayor, de forma que las interferencias afectan a ambos cables de
forma más
 parecida. Al cruzar los pares de hilos se consigue
 reducir el crosstalk existente entre ellos, así
 como el campo creado alrededor de los mismos.

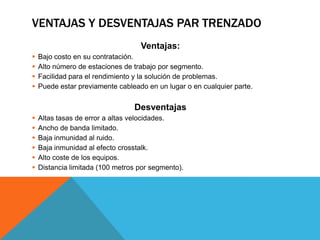

5. VENTAJAS Y DESVENTAJAS PAR TRENZADO
Ventajas:
 Bajo costo en su contratación.
 Alto número de estaciones de trabajo por segmento.
 Facilidad para el rendimiento y la solución de problemas.
 Puede estar previamente cableado en un lugar o en cualquier parte.
Desventajas
 Altas tasas de error a altas velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Baja inmunidad al efecto crosstalk.
 Alto coste de los equipos.
 Distancia limitada (100 metros por segmento).

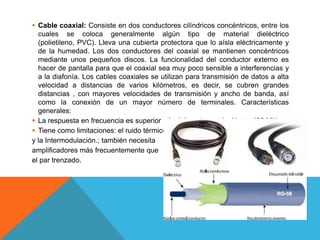

6.  Cable coaxial: Consiste en dos conductores cilíndricos concéntricos, entre los
cuales se coloca generalmente algún tipo de material dieléctrico
(polietileno, PVC). Lleva una cubierta protectora que lo aísla eléctricamente y
de la humedad. Los dos conductores del coaxial se mantienen concéntricos
mediante unos pequeños discos. La funcionalidad del conductor externo es
hacer de pantalla para que el coaxial sea muy poco sensible a interferencias y
a la diafonía. Los cables coaxiales se utilizan para transmisión de datos a alta
velocidad a distancias de varios kilómetros, es decir, se cubren grandes
distancias , con mayores velocidades de transmisión y ancho de banda, así
como la conexión de un mayor número de terminales. Características
generales:
 La respuesta en frecuencia es superior a la del par trenzado. Hasta 400 MHz.
 Tiene como limitaciones: el ruido térmico
y la Intermodulación.; también necesita
amplificadores más frecuentemente que
el par trenzado.

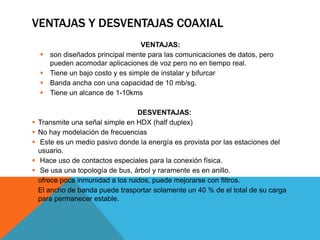

7. VENTAJAS Y DESVENTAJAS COAXIAL
VENTAJAS:
 son diseñados principal mente para las comunicaciones de datos, pero
pueden acomodar aplicaciones de voz pero no en tiempo real.
 Tiene un bajo costo y es simple de instalar y bifurcar
 Banda ancha con una capacidad de 10 mb/sg.
 Tiene un alcance de 1-10kms
DESVENTAJAS:
 Transmite una señal simple en HDX (half duplex)
 No hay modelación de frecuencias
 Este es un medio pasivo donde la energía es provista por las estaciones del
usuario.
 Hace uso de contactos especiales para la conexión física.
 Se usa una topología de bus, árbol y raramente es en anillo.
 ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.
 El ancho de banda puede trasportar solamente un 40 % de el total de su carga
para permanecer estable.

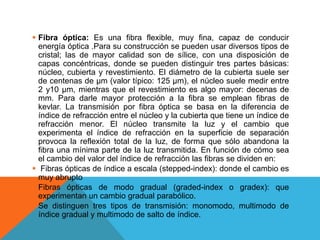

8.  Fibra óptica: Es una fibra flexible, muy fina, capaz de conducir
energía óptica .Para su construcción se pueden usar diversos tipos de
cristal; las de mayor calidad son de sílice, con una disposición de
capas concéntricas, donde se pueden distinguir tres partes básicas:
núcleo, cubierta y revestimiento. El diámetro de la cubierta suele ser
de centenas de µm (valor típico: 125 µm), el núcleo suele medir entre
2 y10 µm, mientras que el revestimiento es algo mayor: decenas de
mm. Para darle mayor protección a la fibra se emplean fibras de
kevlar. La transmisión por fibra óptica se basa en la diferencia de
índice de refracción entre el núcleo y la cubierta que tiene un índice de
refracción menor. El núcleo transmite la luz y el cambio que
experimenta el índice de refracción en la superficie de separación
provoca la reflexión total de la luz, de forma que sólo abandona la
fibra una mínima parte de la luz transmitida. En función de cómo sea
el cambio del valor del índice de refracción las fibras se dividen en:
 Fibras ópticas de índice a escala (stepped-index): donde el cambio es
muy abrupto
 Fibras ópticas de modo gradual (graded-index o gradex): que
experimentan un cambio gradual parabólico.
 Se distinguen tres tipos de transmisión: monomodo, multimodo de
índice gradual y multimodo de salto de índice.

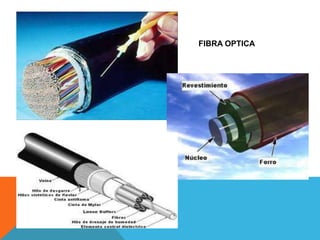

9. FIBRA OPTICA

10. MEDIOS NO GUIADOS
 En este tipo de medios la transmisión y recepción de información se lleva a
cabo mediante dispositivos como antenas . La cual al transmitir irradia energía
electromagnética en el medio. Y al momento de hacer la recepción de la
información la antena capta las ondas electromagnéticas del medio que la
rodea. Entre estos medio tenemos : Radio enlaces de VHF y UHF y
Microondas

11. MEDIOS NO GUIADOS

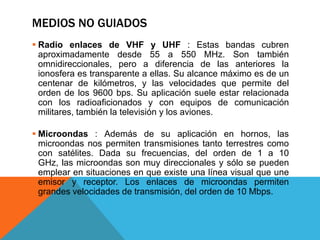

 Radio enlaces de VHF y UHF : Estas bandas cubren
aproximadamente desde 55 a 550 MHz. Son también
omnidireccionales, pero a diferencia de las anteriores la
ionosfera es transparente a ellas. Su alcance máximo es de un
centenar de kilómetros, y las velocidades que permite del
orden de los 9600 bps. Su aplicación suele estar relacionada
con los radioaficionados y con equipos de comunicación
militares, también la televisión y los aviones.
 Microondas : Además de su aplicación en hornos, las
microondas nos permiten transmisiones tanto terrestres como
con satélites. Dada su frecuencias, del orden de 1 a 10
GHz, las microondas son muy direccionales y sólo se pueden
emplear en situaciones en que existe una línea visual que une
emisor y receptor. Los enlaces de microondas permiten
grandes velocidades de transmisión, del orden de 10 Mbps.

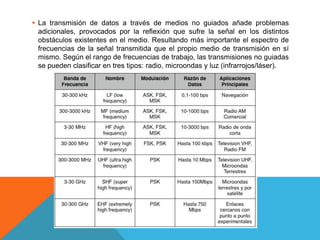

12.  La transmisión de datos a través de medios no guiados añade problemas
adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el espectro de
frecuencias de la señal transmitida que el propio medio de transmisión en sí
mismo. Según el rango de frecuencias de trabajo, las transmisiones no guiadas
se pueden clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).
