Este proyecto propone mejorar el sistema de riego en la localidad de Rancap mediante la construcción y revestimiento de los canales Yacuchacana y Lucmacorral, la construcción de 18 y 6 tomas laterales respectivamente, y la construcción de un nuevo reservorio rectangular de 144 m3. El objetivo es incrementar la infraestructura de riego para beneficiar a 20 familias y 20 ha con el canal Yacuchacana, y 12 familias y 10 ha con el canal Lucmacorral, permitiendo ampliar la frontera agrícola.

1. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 1
MEMORIA DESCRIPTIVA
01.00 NOMBRE DEL PROYECTO:
SISTEMA DE RIEGO; RESERVORIO Y REVESTIMIENTO CANAL RANCAP
02.00 UBICACIÓN:
LOCALIDAD : Rancap
DISTRITO : Quillo
PROVINCIA : Yungay
DEPARTAMENTO : Ancash
REGIÓN : Ancash
03.00 INTRODUCCION
En el sector Rancap del Distrito de Quillo, existe un sistema de canales de tierra, que
constituyen sus infraestructura de riego, dentro de ellos se ubican los canales
Yacuchacana y Lucmacorral, que se encuentra en condiciones deficientes por las
formaciones naturales geológicas, con anchos y profundidades variables, lo que
ocasiona grandes pérdidas de agua por infiltración y reboses de agua en ciertos
tramos; por estas condiciones, no cumple su objetivo para uso agrícola y de la
comunidad, por lo que se necesita con suma urgencia solucionar el problema agrícola
con la construcción de este Canal; y poder ampliar La Frontera Agrícola de esta zona
tan olvidada; ya que los pobladores tienen como única actividad productiva la
agricultura.
4.00 GENERALIDADES
Ubicación Geográfica
La Localidad de Rancap, pertenece al distrito de Quillo, Provincia de Yungay,
departamento de ANCASH. Está ubicada a una altura promedio de 2950 msnm.
Acceso
Desde la ciudad de Quillo hasta el caserío de Rancap hay alrededor de 1h y 30 minutos
aproximadamente en un transporte de moto lineal, y de allí para llegar
Clima
El clima de la localidad es templado con temperaturas promedio de 21° C. El
régimen de lluvias es de Diciembre a Abril, alternándose períodos lluviosos con
periodos de Sequía.
Topografía y tipo de suelo
El área del proyecto presenta una topografía accidentada, observándose la presencia
del recurso hídrico para riego durante todo el año, procedente de un sistema de
quebradas que aportan a este canal de tierra. Los terrenos presentan topografía
accidentada, aunque con pendientes moderadas y fuertes; el clima de la zona es
templada, con régimen de lluvia en los meses de diciembre a abril, presentando clima
frío en los meses de mayo a octubre.

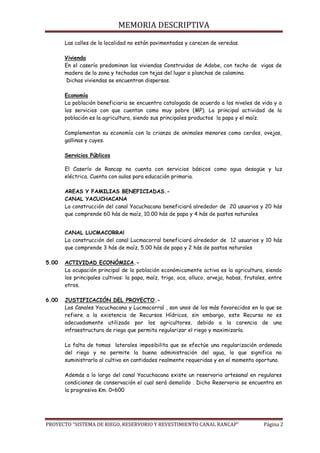

2. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 2
Las calles de la localidad no están pavimentadas y carecen de veredas.
Vivienda
En el caserío predominan las viviendas Construidas de Adobe, con techo de vigas de
madera de la zona y techadas con tejas del lugar o planchas de calamina.
Dichas viviendas se encuentran dispersas.
Economía
La población beneficiaria se encuentra catalogada de acuerdo a los niveles de vida y a
los servicios con que cuentan como muy pobre (MP). La principal actividad de la
población es la agricultura, siendo sus principales productos la papa y el maíz.
Complementan su economía con la crianza de animales menores como cerdos, ovejas,
gallinas y cuyes.
Servicios Públicos
El Caserío de Rancap no cuenta con servicios básicos como agua desagüe y luz
eléctrica. Cuenta con aulas para educación primaria.
AREAS Y FAMILIAS BENEFICIADAS.-
CANAL YACUCHACANA
La construcción del canal Yacuchacana beneficiará alrededor de 20 usuarios y 20 hás
que comprende 60 hás de maíz, 10.00 hás de papa y 4 hás de pastos naturales
CANAL LUCMACORRAl
La construcción del canal Lucmacorral beneficiará alrededor de 12 usuarios y 10 hás
que comprende 3 hás de maíz, 5.00 hás de papa y 2 hás de pastos naturales
5.00 ACTIVIDAD ECONÓMICA.-
La ocupación principal de la población económicamente activa es la agricultura, siendo
los principales cultivos: la papa, maíz, trigo, oca, olluco, arveja, habas, frutales, entre
otros.
6.00 JUSTIFICACIÓN DEL PROYECTO.-
Los Canales Yacuchacana y Lucmacorral , son unos de los más favorecidos en lo que se
refiere a la existencia de Recursos Hídricos, sin embargo, este Recurso no es
adecuadamente utilizado por los agricultores, debido a la carencia de una
infraestructura de riego que permita regularizar el riego y maximizarla.
La falta de tomas laterales imposibilita que se efectúe una regularización ordenada
del riego y no permite la buena administración del agua, lo que significa no
suministrarlo al cultivo en cantidades realmente requeridas y en el momento oportuno.
Además a lo largo del canal Yacuchacana existe un reservorio artesanal en regulares
condiciones de conservación el cual será demolido . Dicho Reservorio se encuentra en
la progresiva Km. 0+600

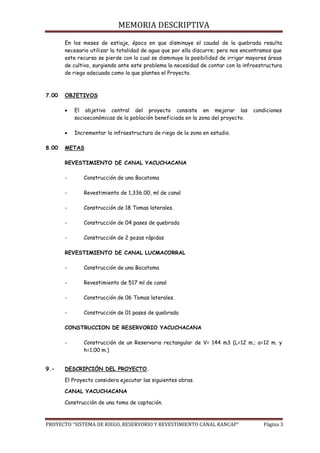

3. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 3
En los meses de estiaje, época en que disminuye el caudal de la quebrada resulta
necesario utilizar la totalidad de agua que por ella discurre; pero nos encontramos que
este recurso se pierde con la cual se disminuye la posibilidad de irrigar mayores áreas
de cultivo, surgiendo ante este problema la necesidad de contar con la infraestructura
de riego adecuada como la que plantea el Proyecto.
7.00 OBJETIVOS
 El objetivo central del proyecto consiste en mejorar las condiciones
socioeconómicas de la población beneficiada en la zona del proyecto.
 Incrementar la infraestructura de riego de la zona en estudio.
8.00 METAS
REVESTIMIENTO DE CANAL YACUCHACANA
- Construcción de una Bocatoma
- Revestimiento de 1,336.00, ml de canal
- Construcción de 18 Tomas laterales.
- Construcción de 04 pases de quebrada
- Construcción de 2 pozas rápidas
REVESTIMIENTO DE CANAL LUCMACORRAL
- Construcción de una Bocatoma
- Revestimiento de 517 ml de canal
- Construcción de 06 Tomas laterales.
- Construcción de 01 pases de quebrada
CONSTRUCCION DE RESERVORIO YACUCHACANA
- Construcción de un Reservorio rectangular de V= 144 m3 (L=12 m.; a=12 m. y
h=1.00 m.)
9.- DESCRIPCIÓN DEL PROYECTO.
El Proyecto considera ejecutar las siguientes obras.
CANAL YACUCHACANA
Construcción de una toma de captación.

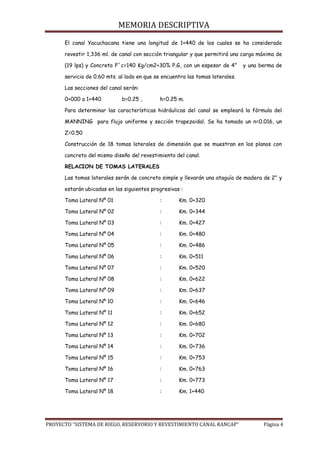

4. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 4
El canal Yacuchacana tiene una longitud de 1+440 de los cuales se ha considerado
revestir 1,336 ml. de canal con sección triangular y que permitirá una carga máxima de
(19 lps) y Concreto F´c=140 Kg/cm2+30% P.G, con un espesor de 4” y una berma de
servicio de 0.60 mts. al lado en que se encuentra las tomas laterales.
Las secciones del canal serán:
0+000 a 1+440 b=0.25 , h=0.25 m.
Para determinar las características hidráulicas del canal se empleará la fórmula del
MANNING para flujo uniforme y sección trapezoidal. Se ha tomado un n=0.016, un
Z=0.50
Construcción de 18 tomas laterales de dimensión que se muestran en los planos con
concreto del mismo diseño del revestimiento del canal.
RELACION DE TOMAS LATERALES
Las tomas laterales serán de concreto simple y llevarán una ataguía de madera de 2” y
estarán ubicadas en las siguientes progresivas :
Toma Lateral Nº 01 : Km. 0+320
Toma Lateral Nº 02 : Km. 0+344
Toma Lateral Nº 03 : Km. 0+427
Toma Lateral Nº 04 : Km. 0+480
Toma Lateral Nº 05 : Km. 0+486
Toma Lateral Nº 06 : Km. 0+511
Toma Lateral Nº 07 : Km. 0+520
Toma Lateral Nº 08 : Km. 0+622
Toma Lateral Nº 09 : Km. 0+637
Toma Lateral Nº 10 : Km. 0+646
Toma Lateral Nº 11 : Km. 0+652
Toma Lateral Nº 12 : Km. 0+680
Toma Lateral Nº 13 : Km. 0+702
Toma Lateral Nº 14 : Km. 0+736
Toma Lateral Nº 15 : Km. 0+753
Toma Lateral Nº 16 : Km. 0+763
Toma Lateral Nº 17 : Km. 0+773
Toma Lateral Nº 18 : Km. 1+440

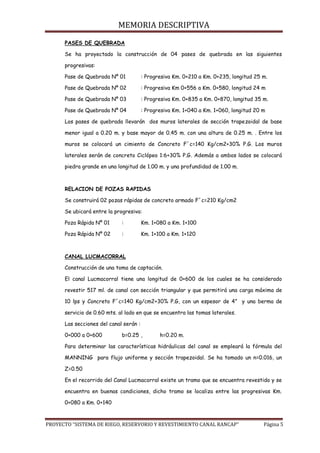

5. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 5
PASES DE QUEBRADA
Se ha proyectado la construcción de 04 pases de quebrada en las siguientes
progresivas:
Pase de Quebrada Nº 01 : Progresiva Km. 0+210 a Km. 0+235, longitud 25 m.
Pase de Quebrada Nº 02 : Progresiva Km 0+556 a Km. 0+580, longitud 24 m
Pase de Quebrada Nº 03 : Progresiva Km. 0+835 a Km. 0+870, longitud 35 m.
Pase de Quebrada Nº 04 : Progresiva Km. 1+040 a Km. 1+060, longitud 20 m
Los pases de quebrada llevarán dos muros laterales de sección trapezoidal de base
menor igual a 0.20 m. y base mayor de 0.45 m. con una altura de 0.25 m. . Entre los
muros se colocará un cimiento de Concreto F´c=140 Kg/cm2+30% P.G. Los muros
laterales serán de concreto Ciclópeo 1:6+30% P.G. Además a ambos lados se colocará
piedra grande en una longitud de 1.00 m. y una profundidad de 1.00 m.
RELACION DE POZAS RAPIDAS
Se construirá 02 pozas rápidas de concreto armado F´c=210 Kg/cm2
Se ubicará entre la progresiva:
Poza Rápida Nº 01 : Km. 1+080 a Km. 1+100
Poza Rápida Nº 02 : Km. 1+100 a Km. 1+120
CANAL LUCMACORRAL
Construcción de una toma de captación.
El canal Lucmacorral tiene una longitud de 0+600 de los cuales se ha considerado
revestir 517 ml. de canal con sección triangular y que permitirá una carga máxima de
10 lps y Concreto F´c=140 Kg/cm2+30% P.G, con un espesor de 4” y una berma de
servicio de 0.60 mts. al lado en que se encuentra las tomas laterales.
Las secciones del canal serán :
0+000 a 0+600 b=0.25 , h=0.20 m.
Para determinar las características hidráulicas del canal se empleará la fórmula del
MANNING para flujo uniforme y sección trapezoidal. Se ha tomado un n=0.016, un
Z=0.50
En el recorrido del Canal Lucmacorral existe un tramo que se encuentra revestido y se
encuentra en buenas condiciones, dicho tramo se localiza entre las progresivas Km.
0+080 a Km. 0+140

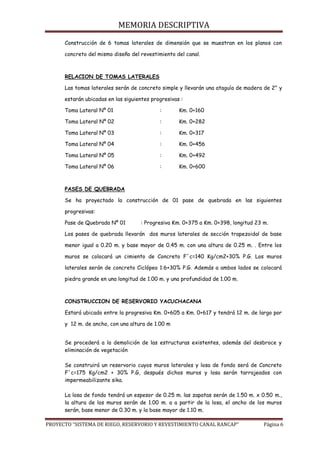

6. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 6
Construcción de 6 tomas laterales de dimensión que se muestran en los planos con
concreto del mismo diseño del revestimiento del canal.
RELACION DE TOMAS LATERALES
Las tomas laterales serán de concreto simple y llevarán una ataguía de madera de 2” y
estarán ubicadas en las siguientes progresivas :
Toma Lateral Nº 01 : Km. 0+160
Toma Lateral Nº 02 : Km. 0+282
Toma Lateral Nº 03 : Km. 0+317
Toma Lateral Nº 04 : Km. 0+456
Toma Lateral Nº 05 : Km. 0+492
Toma Lateral Nº 06 : Km. 0+600
PASES DE QUEBRADA
Se ha proyectado la construcción de 01 pase de quebrada en las siguientes
progresivas:
Pase de Quebrada Nº 01 : Progresiva Km. 0+375 a Km. 0+398, longitud 23 m.
Los pases de quebrada llevarán dos muros laterales de sección trapezoidal de base
menor igual a 0.20 m. y base mayor de 0.45 m. con una altura de 0.25 m. . Entre los
muros se colocará un cimiento de Concreto F´c=140 Kg/cm2+30% P.G. Los muros
laterales serán de concreto Ciclópeo 1:6+30% P.G. Además a ambos lados se colocará
piedra grande en una longitud de 1.00 m. y una profundidad de 1.00 m.
CONSTRUCCION DE RESERVORIO YACUCHACANA
Estará ubicado entre la progresiva Km. 0+605 a Km. 0+617 y tendrá 12 m. de largo por
y 12 m. de ancho, con una altura de 1.00 m
Se procederá a la demolición de las estructuras existentes, además del desbroce y
eliminación de vegetación
Se construirá un reservorio cuyos muros laterales y losa de fondo será de Concreto
F´c=175 Kg/cm2 + 30% P.G, después dichos muros y losa serán tarrajeados con
impermeabilizante sika.
La losa de fondo tendrá un espesor de 0.25 m. las zapatas serán de 1.50 m. x 0.50 m.,
la altura de los muros serán de 1.00 m. a a partir de la losa, el ancho de los muros
serán, base menor de 0.30 m. y la base mayor de 1.10 m.

7. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 7
Se procederá a la colocación de juntas de dilatación asfáltica.
CANAL DE ENTRADA
El canal de salida comprende la construcción de un canal de forma triangular de 0.50
de base mayor y 0.25 de base menor y 025 m. de altura. La losa de fondo y los muros
laterales serán de concreto F´c=140 kg/cm2 + 30% P.G y de espesor 0.10 m.
Dicho canal tendrá una longitud de 5.00 m.
CANAL DE SALIDA
El canal de salida comprende la construcción de un canal de forma triangular de 0.50
de base mayor y 0.25 de base menor y 025 m. de altura. La losa de fondo y los muros
laterales serán de concreto F´c=140 kg/cm2 + 30% P.G y de espesor 0.10 m.
Dicho canal tendrá una longitud de 5.00 m.
ESTRUCTURA DE SALIDA
Además se a considerado la construcción de una estructura de salida que comprende
una caja de válvula de concreto F´c=175 Kg/cm2, donde se colocará una válvula de FºFº
de 4” y tubería de FºGº de 4” donde se regulará la salida del agua
VERTEDERO DE DEMASIAS
Comprende la construcción de una estructura de rebose ubicada en la parte superior
del reservorio. Dicha estructura será de concreto y se desarrolla a lo largo del muro
del reservorio hasta el canal de salida.
CANAL DE ALIVIO
El canal de salida comprende la construcción de un canal de forma triangular de 0.50
de base mayor y 0.25 de base menor y 025 m. de altura. La losa de fondo y los muros
laterales serán de concreto F´c=140 kg/cm2 + 30% P.G y de espesor 0.10 m.
Dicho canal tendrá una longitud de 44.40 m.
10.- OPERACIÓN Y MANTENIMIENTO.-
Estará a cargo de la Municipalidad Distrital de Quillo y de la comunidad organizada a
través del Comité de Regantes.
11.- VALOR REFERENCIAL
El monto del valor referencial es de S/. 362,748.14 (Trescientos Sesenta Dos Mil
Setecientos Cuarenta y Ocho con 14/100 Nuevos Soles) incluye Gastos Generales
(7.5%), Utilidad (7.5%) y IGV (19%) con precios vigentes a Abril del 2008
Dicho Monto se desagrega:

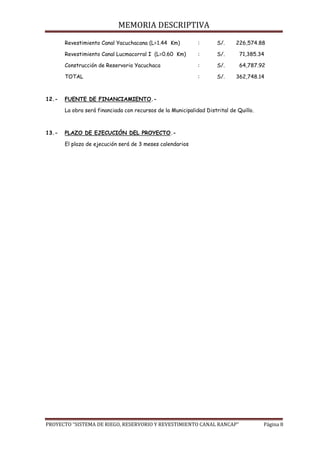

8. MEMORIA DESCRIPTIVA
PROYECTO “SISTEMA DE RIEGO, RESERVORIO Y REVESTIMIENTO CANAL RANCAP” Página 8
Revestimiento Canal Yacuchacana (L=1.44 Km) : S/. 226,574.88
Revestimiento Canal Lucmacorral I (L=0.60 Km) : S/. 71,385.34
Construcción de Reservorio Yacuchaca : S/. 64,787.92
TOTAL : S/. 362,748.14
12.- FUENTE DE FINANCIAMIENTO.-
La obra será financiada con recursos de la Municipalidad Distrital de Quillo.
13.- PLAZO DE EJECUCIÓN DEL PROYECTO.-
El plazo de ejecución será de 3 meses calendarios
