MEMORIA RAM
La memoria de acceso aleatorio, más conocida
como RAM (Random Access Memory), es una
parte fundamental de las computadoras,
consolas de juegos, teléfonos inteligentes,
servidores y casi cualquier pieza de tecnología computarizada.
Este hardware actúa como una especie de intermediario entre la CPU
(procesador) de su dispositivo y los datos almacenados en su disco duro, de
modo que cuando accede a esos datos o ejecuta programas, la RAM está ahí
para servir.
Entrando a detalle en el funcionamiento de la RAM:
Todos sus documentos, videos, juegos y programas se almacenan en su disco
duro o SSD, la memoria 'a largo plazo' de su computadora donde las cosas
residen permanentemente hasta que las elimina.
Cuando abre un programa o arranca su computadora, los datos pasan
temporalmente de su disco duro a su RAM, que luego retiene los datos para
que su CPU (procesador) los procese. Los datos procesados luego regresan
a la RAM, donde permanecen hasta que cierra el programa o se apaga su PC.
La RAM es una ubicación de almacenamiento temporal y 'volátil' para sus
datos cuando lo necesite, como un banco de trabajo para su PC. Cuanta más
RAM tenga, más grande será el espacio de trabajo. Cuando apaga su PC, todo
lo que hay en el espacio de trabajo se despeja y guarda.
En teoría, una computadora podría funcionar sin RAM, simplemente
funcionaría mucho más lento porque la CPU tendría que leerlo directamente
desde el disco duro (incluso un SSD NVMe moderno tiene un
tiempo de respuesta mucho más lento que la RAM
DDR4). En estos días, sin embargo, el BIOS de la
placa base también utiliza la RAM, lo que significa
que el sistema operativo no se iniciará sin ella.

2. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 2

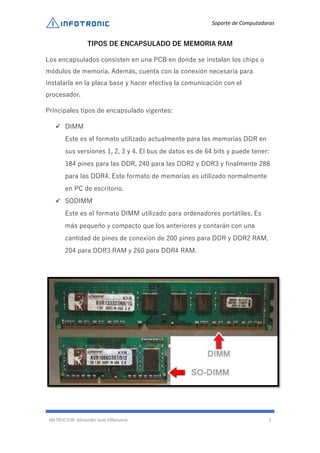

TIPOS DE ENCAPSULADO DE MEMORIA RAM
Los encapsulados consisten en una PCB en donde se instalan los chips o
módulos de memoria. Además, cuenta con la conexión necesaria para
instalarla en la placa base y hacer efectiva la comunicación con el
procesador.
Principales tipos de encapsulado vigentes:
✓ DIMM
Este es el formato utilizado actualmente para las memorias DDR en
sus versiones 1, 2, 3 y 4. El bus de datos es de 64 bits y puede tener:
184 pines para las DDR, 240 para las DDR2 y DDR3 y finalmente 288
para las DDR4. Este formato de memorias es utilizado normalmente
en PC de escritorio.
✓ SODIMM
Este es el formato DIMM utilizado para ordenadores portátiles. Es
más pequeño y compacto que los anteriores y contarán con una
cantidad de pines de conexión de 200 pines para DDR y DDR2 RAM,
204 para DDR3 RAM y 260 para DDR4 RAM.

3. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 3

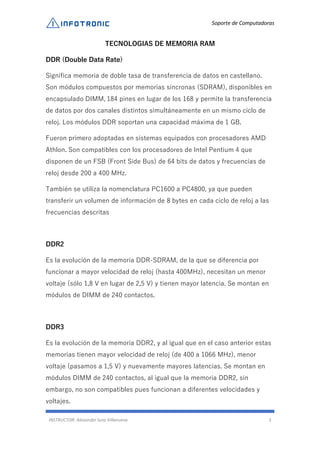

TECNOLOGIAS DE MEMORIA RAM
DDR (Double Data Rate)
Significa memoria de doble tasa de transferencia de datos en castellano.
Son módulos compuestos por memorias síncronas (SDRAM), disponibles en
encapsulado DIMM, 184 pines en lugar de los 168 y permite la transferencia
de datos por dos canales distintos simultáneamente en un mismo ciclo de
reloj. Los módulos DDR soportan una capacidad máxima de 1 GB.
Fueron primero adoptadas en sistemas equipados con procesadores AMD
Athlon. Son compatibles con los procesadores de Intel Pentium 4 que
disponen de un FSB (Front Side Bus) de 64 bits de datos y frecuencias de
reloj desde 200 a 400 MHz.
También se utiliza la nomenclatura PC1600 a PC4800, ya que pueden
transferir un volumen de información de 8 bytes en cada ciclo de reloj a las
frecuencias descritas
DDR2
Es la evolución de la memoria DDR-SDRAM, de la que se diferencia por
funcionar a mayor velocidad de reloj (hasta 400MHz), necesitan un menor
voltaje (sólo 1,8 V en lugar de 2,5 V) y tienen mayor latencia. Se montan en
módulos de DIMM de 240 contactos.
DDR3
Es la evolución de la memoria DDR2, y al igual que en el caso anterior estas
memorias tienen mayor velocidad de reloj (de 400 a 1066 MHz), menor
voltaje (pasamos a 1,5 V) y nuevamente mayores latencias. Se montan en
módulos DIMM de 240 contactos, al igual que la memoria DDR2, sin
embargo, no son compatibles pues funcionan a diferentes velocidades y
voltajes.

4. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 4

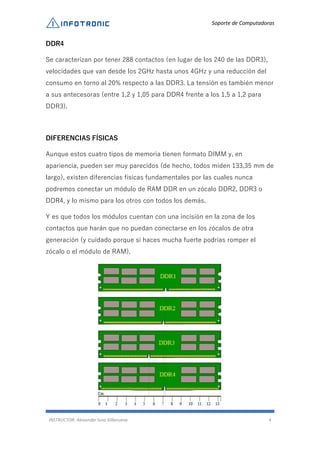

DDR4
Se caracterizan por tener 288 contactos (en lugar de los 240 de las DDR3),
velocidades que van desde los 2GHz hasta unos 4GHz y una reducción del
consumo en torno al 20% respecto a las DDR3. La tensión es también menor
a sus antecesoras (entre 1,2 y 1,05 para DDR4 frente a los 1,5 a 1,2 para
DDR3).
DIFERENCIAS FÍSICAS
Aunque estos cuatro tipos de memoria tienen formato DIMM y, en
apariencia, pueden ser muy parecidos (de hecho, todos miden 133,35 mm de
largo), existen diferencias físicas fundamentales por las cuales nunca
podremos conectar un módulo de RAM DDR en un zócalo DDR2, DDR3 o
DDR4, y lo mismo para los otros con todos los demás.
Y es que todos los módulos cuentan con una incisión en la zona de los
contactos que harán que no puedan conectarse en los zócalos de otra
generación (y cuidado porque si haces mucha fuerte podrías romper el
zócalo o el módulo de RAM).

5. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 5

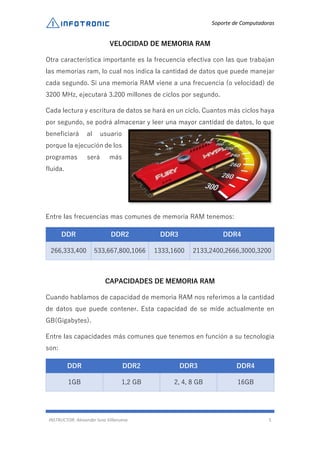

VELOCIDAD DE MEMORIA RAM
Otra característica importante es la frecuencia efectiva con las que trabajan
las memorias ram, lo cual nos indica la cantidad de datos que puede manejar
cada segundo. Si una memoria RAM viene a una frecuencia (o velocidad) de
3200 MHz, ejecutará 3.200 millones de ciclos por segundo.
Cada lectura y escritura de datos se hará en un ciclo. Cuantos más ciclos haya
por segundo, se podrá almacenar y leer una mayor cantidad de datos, lo que
beneficiará al usuario
porque la ejecución de los
programas será más
fluida.
Entre las frecuencias mas comunes de memoria RAM tenemos:
DDR DDR2 DDR3 DDR4
266,333,400 533,667,800,1066 1333,1600 2133,2400,2666,3000,3200
CAPACIDADES DE MEMORIA RAM
Cuando hablamos de capacidad de memoria RAM nos referimos a la cantidad
de datos que puede contener. Esta capacidad de se mide actualmente en
GB(Gigabytes).
Entre las capacidades más comunes que tenemos en función a su tecnología
son:
DDR DDR2 DDR3 DDR4
1GB 1,2 GB 2, 4, 8 GB 16GB
