MAINBOARD (PLACA MADRE)
Una placa base conecta y
transmite señales hacia y
desde periféricos, como su
teclado, mouse y monitor.
Lo mismo puede decirse de
sus componentes, como su
CPU , GPU , RAM y otros.
La placa base es
esencialmente una PCB
grande (placa de circuito
impreso) y las diversas
líneas que se ve son pistas
de cobre incrustadas. Estas
pistas de cobre son
responsables de conectar
sus diversas partes y permiten que se produzca la comunicación entre ellas.
COMPOCISION DE UNA PLACA MADRE
Una placa base se compone principalmente de dos materiales:
✓ Capas de fibra de vidrio para el aislamiento.
✓ Cobre para formar vías conductoras
Si se pregunta por qué las placas base se fabrican en capas, la respuesta es
bastante simple: ahorrar espacio.
Al apilar 4-8 capas de PCB de fibra de vidrio con cobre incrustado, las placas
base son significativamente más pequeñas. Esto también aumenta la
velocidad de procesamiento
de datos, ya que los
electrones tienen menos
distancia para viajar.
Ahora, a menos que sepa
exactamente lo que está
haciendo, ¡nunca debe
perforar su placa base! Una

placa base se compone de capas que tienen cobre incrustado entre la fibra
de vidrio. Si perforara a través de uno de los carriles de cobre, sería el final de
su placa base. Puede parecer extraño que incluso se mencione esto, pero ha
habido casos en los que las personas han perforado para acomodar un nuevo
enfriador del mercado de accesorios.
Por supuesto, esto no significa que la PCB nunca se taladre; la PCB se perfora
previamente incluso antes de que llegue a la fábrica. La perforación es para
montar orificios y orificios pasantes para unir y soldar componentes. El acceso
de interconexión vertical (VIAS) también se soldará a la placa base y son
básicamente conexiones eléctricas entre las capas de cobre.
FACTOR DE FORMA DE UNA MAINBOARD
Las placas base vienen en varios tamaños o factores de forma, y estos
estándares definen no solo el tamaño de la placa base, sino también la
cantidad de componentes que suelen admitir. Hay variaciones en este último,
pero en términos generales, cuanto mayor sea el tamaño físico de la placa
base, más componentes admitirá. No todos los casos admiten todos los
factores de forma, por lo que querrá asegurarse de que su placa base y su
carcasa coincidan.

1. ATX
Intel creó el factor de forma ATX y lo introdujo por primera vez en 1995.
Durante casi 25 años, el diseño ATX ha sido el factor de forma
predominante para las PC domésticas y de oficina.
El más grande de los tres tamaños de placa base que estamos viendo,
el ATX mide 12 pulgadas por 9,6 pulgadas. La especificación requiere
que todas las placas base ATX tengan este tamaño. También especifica
las ubicaciones de los puntos de montaje, el panel de E / S, los
conectores de alimentación y todas las demás interfaces de conexión.
2. MICRO ATX
Es una evolución de ATX. Sus medidas son 9,6 × 9,6 pulgadas. El
Micro-ATX admite hasta cuatro ranuras de expansión que se pueden
combinar libremente con ISA, PCI, PCI / ISA compartido y AGP. Los
orificios de montaje cambiaron del ATX estándar, ya que las medidas
son diferentes, pero también son compatibles con la mayoría de los
gabinetes ATX.
Este tipo de factor de forma de placa base es compatible con
procesadores Intel y AMD. Se usa comúnmente en computadoras de
escritorio de factor de forma pequeño.
3. MINI ITX
Es un formato de placa base de bajo consumo de energía de 6,7 × 6,7
pulgadas. Sus dimensiones son el factor más característico de este tipo
de factor de forma. Si bien este tipo de placa base se diseñó con el
objetivo de potenciar equipos de bajo consumo, en la actualidad no hay
límites y han crecido a pasos agigantados en cuanto a prestaciones se
refiere.
Desde que se introdujo el Mini-ITX se han expandido en todo tipo de
aplicaciones, gracias a su factor de estándar abierto. Mini ITX es un
formato estándar para todo tipo de equipos, como computadoras
integradas en vehículos, aplicaciones industriales e IoT. El Mini-ITX es
el primer sistema estándar de formato reducido que se populariza,

llegando a todo tipo de proyectos y a cualquier equipo donde sea
necesario.
4. NANO ITX
Es otro tipo de factor de forma de placa base, que mide 4.7 × 4.7
pulgadas. Las Nano-ITX son placas totalmente integradas diseñadas
para consumir muy poca energía. Este tipo de placa base se puede
utilizar en muchas aplicaciones, pero se diseñó especialmente para
entretenimiento inteligente, como PVR, centros de medios, televisores
inteligentes, dispositivos en vehículos y más.
5. PICO ITX
Es el tipo más pequeño de factor de forma de placa base en esta lista.
Sus medidas son 3.9 × 2.8 pulgadas y es un 75% más pequeño que el
Mini-ITX. Esta placa base fue diseñada y desarrollada por VIA, para
abrir la innovación a dispositivos IoT más pequeños e inteligentes.
El Pico-ITX con una plataforma basada en x86 y una placa de bajo
consumo de energía es una excelente opción para aplicaciones de
sistemas integrados, como automatización industrial, computadoras en
vehículos, señalización digital y más.

PARTES DE UNA MAINBOARD
1. Zocalo de procesador
Un zócalo de CPU le permite a un procesador recibir energía, e
intercambiar información con los otros componentes en la
computadora. Hay muchos tipos de zócalos de CPU, y ser capaz de
identificar uno y saber como usarlo es una parte crucial en el proceso
de actualización de un procesador.
El zócalo de CPU es un área rectangular que se ubica entre los zocalos
de la memoria ra y los puertos de entrada y salida de la placa base.
Tiene cientos de huecos o agujas de metal pequeñas, dependiendo de
la marca de procesador que soporta, usadas para funcionar en conjunto
con el procesador, y una palanca, usada para afirmar el procesador con
el zócalo y mantenerlo en su lugar.
Tipos de Zocalo:
Hoy en día, dos tipos de zócalo de CPU son usados: el Pin Grid Array
(PGA) y el Land Grid Array (LGA). los zócalos PGA tienen cientos de
huecos pequeños, en los cuales son insertadas las agujas de un
procesador PGA y son usados actualmente para procesadores AMD.
Los zócalos LGA, usados por procesadores Intel mas recientes usan un
proceso inverso: las agujas están en el zócalo de CPU, mientras que en
la parte inferior del procesador hay unos puntos metálicos planos de
contacto. Los zócalos LGA permiten más número de agujas, que a su
vez proveen al procesador con una fuente de energía fiable.

Cuando los nuevos procesadores requieren una matriz diferente de
pines debido a un nuevo diseño por una funcionalidad mejorada, nace
un nuevo formato de zócalo. Generalmente, la diferencia es el aumento
de pines para poder administrar dichas nuevas características.
Zocalos INTEL ordenado de mas reciente a mas antiguo:
➢ LGA1200
➢ LGA2066
➢ LGA1151
➢ LGA1150
➢ LGA1155
Zocalos AMD ordenado de mas reciente a mas antiguo:
➢ AMD AM4
➢ AMD TR4
➢ AMD AM3
➢ AMD AM2
El CPU es una de las partes más
importantes de la computadora, por lo
que a menudo elige la placa base en
función de la compatibilidad con la CPU
que desea utilizar . La CPU debe ser
100% compatible con el zócalo de la
placa base para que funcione.

2. Ranura de Memoria RAM
Las ranuras de memoria RAM son los conectores en los cuales se
conectan los módulos de memoria principal del ordenador. A estos
conectores también se les denomina bancos de memoria.
Tipos de Ranura de memoria RAM Comunes:
➢ Ranuras de memoria DIMM
Las ranuras de memoria DIMM (Dual In-line Memory Module)
de 13,3 cm de largo son las más comunes de encontrar.
Las ranuras poseen un puente de plástico en la zona de
contactos que se encuentra en posiciones diferentes para cada
una de las tecnologias
de memoria RAM, y así
evitar que nos
confundamos al colocar
un tipo de memoria RAM
en una ranura de
memoria no compatible.
➢ Ranuras de memoria SODIMM
Las ranuras de memoria SO-DIMM (Small Outline Dual In-line
Memory Module) son una versión reducida de las ranuras DIMM,
estando diseñadas para ordenadores portátiles. Se introducen a
45º de inclinación con respecto a la placa base, pero a diferencia
de las ranuras DIMM, aquí los módulos de memoria se quedan
paralelos a la placa base.

3. Ranuras de Expansión
Las ranuras para tarjetas de expansión son donde agrega componentes
adicionales como una tarjeta de video, tarjeta de red, tarjeta de audio
o PCIe SSD. Las ranuras están ubicadas en la mitad inferior de la placa
base debajo del zócalo de la CPU.
Ranuras PCI Express
Es la evolución de las antiguas tarjetas PCI que antes conociamos.
Comenzó a usarse a partir del año 2005, sustituyendo paulatinamente
al resto de modelos de ranuras de expansión. Todas las mainboards
actuales vienen con estos tipos de ranuras.
4. Conectores IDE , SATA y M.2
a. IDE(Electronica de Unidad Integrada)
Era la interfaz que se utilizaba para conectar a nuestra placa
base nuestros discos duros y los grabadores/reproductores
CD/DVD. En la actualidad es una interfaz obsoleta.
b. SATA(Serial ATA)
Es una interfaz de transferencia de datos entre un dispositivo de
almacenamiento o lector de CD/DVD y la placa base de un
ordenador. Proporciona mayores velocidades que las antiguas
interfaces y asegura una mejor optimización del flujo de datos

debido principalmente a que existe un cable exclusivamente
dedicado a cada unidad a él conectado.
La interfaz o conector SATA es la evolución de la antigua interfaz
IDE (Integrated Drive Electronics), también llamada PATA o
Parallel Advanced Technologies Attachment.

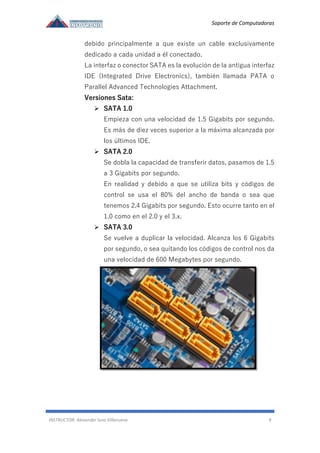

Versiones Sata:
➢ SATA 1.0
Empieza con una velocidad de 1.5 Gigabits por segundo.
Es más de diez veces superior a la máxima alcanzada por
los últimos IDE.
➢ SATA 2.0
Se dobla la capacidad de transferir datos, pasamos de 1.5
a 3 Gigabits por segundo.
En realidad y debido a que se utiliza bits y códigos de
control se usa el 80% del ancho de banda o sea que
tenemos 2.4 Gigabits por segundo. Esto ocurre tanto en el
1.0 como en el 2.0 y el 3.x.
➢ SATA 3.0
Se vuelve a duplicar la velocidad. Alcanza los 6 Gigabits
por segundo, o sea quitando los códigos de control nos da
una velocidad de 600 Megabytes por segundo.

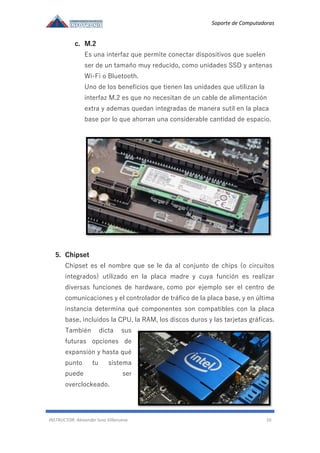

c. M.2
Es una interfaz que permite conectar dispositivos que suelen
ser de un tamaño muy reducido, como unidades SSD y antenas
Wi-Fi o Bluetooth.
Uno de los beneficios que tienen las unidades que utilizan la
interfaz M.2 es que no necesitan de un cable de alimentación
extra y ademas quedan integradas de manera sutil en la placa
base por lo que ahorran una considerable cantidad de espacio.
5. Chipset
Chipset es el nombre que se le da al conjunto de chips (o circuitos
integrados) utilizado en la placa madre y cuya función es realizar
diversas funciones de hardware, como por ejemplo ser el centro de
comunicaciones y el controlador de tráfico de la placa base, y en última
instancia determina qué componentes son compatibles con la placa
base, incluidos la CPU, la RAM, los discos duros y las tarjetas gráficas.
También dicta sus
futuras opciones de
expansión y hasta qué
punto tu sistema
puede ser
overclockeado.

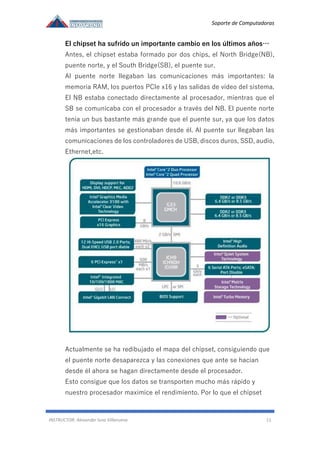

El chipset ha sufrido un importante cambio en los últimos años…
Antes, el chipset estaba formado por dos chips, el North Bridge(NB),
puente norte, y el South Bridge(SB), el puente sur.
Al puente norte llegaban las comunicaciones más importantes: la
memoria RAM, los puertos PCIe x16 y las salidas de vídeo del sistema.
El NB estaba conectado directamente al procesador, mientras que el
SB se comunicaba con el procesador a través del NB. El puente norte
tenía un bus bastante más grande que el puente sur, ya que los datos
más importantes se gestionaban desde él. Al puente sur llegaban las
comunicaciones de los controladores de USB, discos duros, SSD, audio,
Ethernet,etc.
Actualmente se ha redibujado el mapa del chipset, consiguiendo que
el puente norte desaparezca y las conexiones que ante se hacían
desde él ahora se hagan directamente desde el procesador.
Esto consigue que los datos se transporten mucho más rápido y
nuestro procesador maximice el rendimiento. Por lo que el chipset

está formado por lo que antes se conocía como puente sur y ahora
como PCH (Platform Controller Hub).
6. Rom, bateria y memoria CMOS.
a) ROM(Read Only Memory)
La memoria de solo lectura es un chip
de memoria no volátil (al apagar el
ordenador, la información de su
interior no se borrará), sirve para
almacenar información que nunca
debe borrarse al apagar el ordenador.
El elemento más importante que guarda la ROM es el programa
BIOS.
b) Bateria CMOS
Es una pila circular que esta
conectada a la placa madre
para suministrar un poco de
energia a la memoria CMOS
cuando el ordenador se
encuentra apagado.

c) Memoria CMOS
Es un Chip de memoria RAM (volátil). Al ser volátil, su información
se borrará al apagar el ordenador. Como es importante que esta
información no se borre, la CMOS es alimentada permanentemente
por la bateria CMOS. De esta forma al apagar el ordenador la CMOS
sigue recibiendo energía y la información almacenada en su interior
no se borra.
Esta memoria nos sirve para almacenar información de
configuración importante del ordenador, como por ejemplo la fecha
del sistema, la secuencia de arranque del ordenador, etc. Es
importante que esta información esté disponible al encender el
ordenador y la BIOS pueda acceder a ella.
7. Conectores de Alimentación
a) ATX 20+4 Pines
Este conector, al que habitualmente se le suele llamar «ATX 20+4 ó
24 pines», es aquel donde se conecta el cable principal de
alimentación del sistema. Su color suele ser negro en la mayoría de
placas base actuales, y está compuesto por 24 receptáculos
individuales (20 en placas se bajo consumo, y por eso éste viene
partido en 20+4 en todas las fuentes de alimentación), cada uno
con un pin metálico vertical. Se suele ubicar en el lateral derecho
de la placa base en la mayoría de casos.
El conector de la placa suele tener una pestaña en uno de sus
laterales que indica la correcta orientación a la hora de conectar el
cable que viene desde la fuente de alimentación.

b) +12V (4+4 Pines)
Este conector es el encargado de suministrar corriente al
procesador. Se empezó a emplear con los primeros Pentium 4 dado
que estos procesadores requerían alimentación directa a +12 V (los
anteriores procesadores solo requerían alimentación a +5 V). Suele
ubicarse en la parte superior de la placa base, generalmente muy
cerca de donde se encuentra el socket del procesador.
Este tipo de conectores suelen tener una pestaña que indica la
correcta orientación del cable de corriente que viene de la fuente de
alimentación a la hora de conectarlo.
Los podremos encontrar en tres categorías:
➢ Conector de 4 pines, para placas base de gama baja, sin
soporte para overclock.
➢ Conector de 8 (4+4) pines, para placas base de gama
media y alta, con o sin soporte para overclock.
➢ Conector de 8 + 4 pines, para gama alta con soporte para
overclock.

8. Puertos de Entrada y Salida
Los puerto I/O son conexiones entre los diferente periféricos,
permitiendo el intercambio de datos con otro dispositivo.
Normalmente estos puertos se encuentran en la parte trasera (Panel
Trasero) del computador, aunque en la actualidad muchos
computadores incorporan puertos USB y audio en la parte delantera
(Panel Frontal).
Entre los puertos mas conocidos tenemos:
✓ Puertos USB 2.0, 3.0, 3.1 y 3.2
✓ Puerto HDMI, Display Port y VGA
✓ Puerto de Audio y microfono.
✓ Puertos de Red

Mainboard.pdf

Más contenido relacionado

La actualidad más candente

Similar a Mainboard.pdf

Mainboard.pdf
