1. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 1

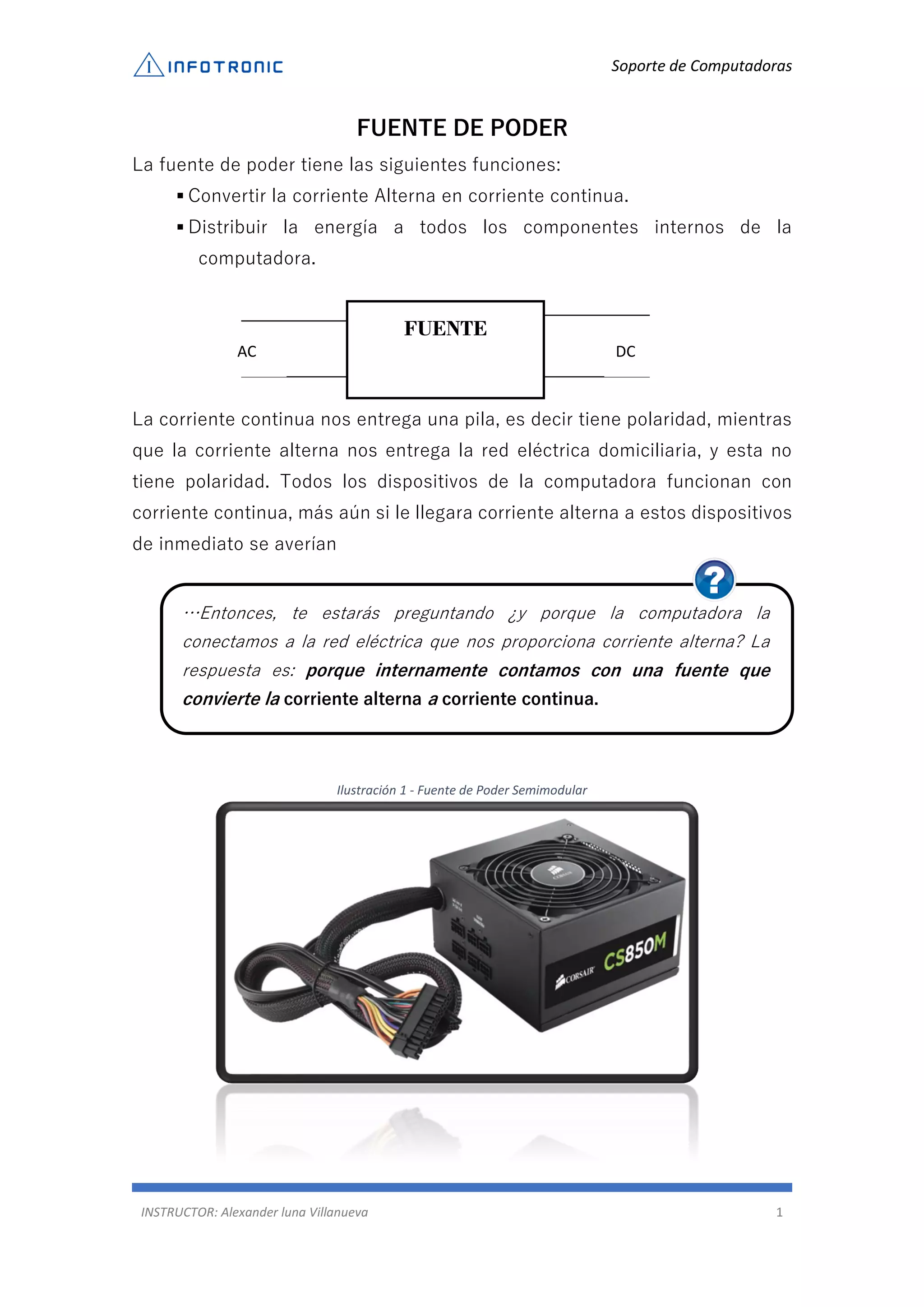

FUENTE DE PODER
La fuente de poder tiene las siguientes funciones:
▪ Convertir la corriente Alterna en corriente continua.
▪ Distribuir la energía a todos los componentes internos de la
computadora.
La corriente continua nos entrega una pila, es decir tiene polaridad, mientras
que la corriente alterna nos entrega la red eléctrica domiciliaria, y esta no
tiene polaridad. Todos los dispositivos de la computadora funcionan con
corriente continua, más aún si le llegara corriente alterna a estos dispositivos
de inmediato se averían
Ilustración 1 - Fuente de Poder Semimodular
…Entonces, te estarás preguntando ¿y porque la computadora la
conectamos a la red eléctrica que nos proporciona corriente alterna? La
respuesta es: porque internamente contamos con una fuente que
convierte la corriente alterna a corriente continua.
FUENTE
AC DC

2. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 2
FORMATOS DE FUENTE DE PODER
Esta es una de las características más importantes a tener en cuenta antes
de ensamblar un equipo o a la hora de adquirir un equipo, puesto que, en
caso de incompatibilidades podrías tener serios problemas a la hora de
ensamblar o buscar el repuesto para tu computadora.
Cuando decimos que una fuente tiene un formato concreto significa que
cuenta con unas dimensiones predefinidas y unos puntos de anclaje a las
case.
Entre los formatos más conocidos en el uso doméstico tenemos:
1. ATX
Este es el formato más usado en las fuentes de alimentación actuales.
La mayoría de case para PC de tamaños ‘normales’ están hechos para
albergar una fuente de este tipo.
Generalmente, la mayoría de las fuentes reales varían entre los 140mm
y los 160mm.
2. SFX
El segundo formato más utilizado es el SFX, puesto que es el más
común computadoras ultra compactas, los llamados Small Form
Factor (SFF).
El formato SFX cuenta con unas dimensiones aproximadas de 125 mm
de ancho x 63.5 mm de altura x 100 mm de diámetro.
3. TFX
El TFX es un formato con más de presencia en equipos
preensamblados.
Este formato físicamente es más alargado a diferencia de los otros
formatos y también está diseñado para equipos de dimensiones
reducidas, y especialmente para cajas tipo “Slim” que son bastante
alargadas y finas al mismo tiempo.

3. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 3
TECNOLOGIAS DE FUENTES DE PODER
Según su tecnología las fuentes de poder pueden ser AT y ATX.
1. Fuente de poder AT
AT son las siglas de (Advanced Technology) o tecnología avanzada, la
cual hace referencia a un estándar de dispositivos introducidos en el
mercado a inicios de los años 80’s.
Se le puede llamar fuente de poder AT, fuente de alimentación AT,
fuente analógica, fuente de encendido mecánico, entre otros nombres.
Una de las características
principales al usar esta tecnología,
es que las computadoras traían un
interruptor mecánico para poder
encender o pagar el equipo.
En la actualidad esta tecnología es
obsoleta.
2. Fuente de poder ATX
ATX son las siglas de (Advance Technology extended) o tecnología
avanzada extendida, la cual se introducen como una segunda
generación de fuentes de alimentación.
Algunas de sus principales características son:
o Es de encendido digital, es decir un pulsador en lugar de un
interruptor mecánico.
o El apagado de este tipo de fuentes pueden ser manipulados con
software.
Esta tecnología sigue vigente hasta la
actualidad

4. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 4
FUENTES DE PODER REAL VS GENERICA
Una característica importante de una fuente de poder es la Potencia en watts
que puede entregar a todo el sistema. En base a esta característica podemos
encontrar dos tipos de fuente:
1. Fuente de Poder Genérica
Hasta hace muy poco, era común que al
comprar una fuente termináramos
adquiriendo un producto “genérico”, es
decir, una fuente de poder que nos ofrece
cierta cantidad de potencia, sin
comprometerse a decirnos de qué manera esa potencia llega a nuestro
hardware. Este tipo de fuente NO es recomendado para equipos de
juegos o para equipos que utilizaran aplicaciones demandantes.
2. Fuente de Poder Real
A diferencia de las fuentes genéricas,
las fuentes reales se caracterizan
principalmente por entregar la
capacidad Real de los watts que
muestran en su etiqueta.
Algunas características para poder identificar estas fuentes son:
✓ Tienen un peso considerable en comparación de una fuente
genérica.
✓ Son más caras en general.
✓ El ventilador lo encuentras en la parte superior de la fuente.
✓ Puedes encontrar fuentes certificadas No modulares, semi-
modular o Full Modular.
✓ Cuenta con numerosos sistemas de protección.

5. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 5
CERTIFICACION 80 PLUS
80 PLUS es un programa de certificación
voluntaria que prueba la eficiencia de las
diferentes fuentes de alimentación que
existen en el mercado para un ordenador.
Con la intención de promover el respeto al
medio ambiente y la eficiencia energética, se
otorga la Certificación 80 PLUS a los modelos
de fuentes de alimentación que cumplan con
un mínimo de eficiencia energética.
La iniciativa 80 PLUS es una de las muchas normas introducidas en un
esfuerzo por aumentar la eficiencia energética en la tecnología moderna.
En el contexto de las fuentes de alimentación, la eficiencia energética es la
cantidad de energía suministrada por la fuente de alimentación dividida por
la cantidad de energía que extrae de la toma de corriente y expresada en un
porcentaje.
La eficiencia es tradicionalmente una especificación en las fuentes de
alimentación que se pasa por alto. Esto nos Indica cuánta energía estás
desperdiciando mientras utilizas tu ordenador.
Una fuente de alimentación de PC toma la corriente alterna (CA) de la pared
y la convierte en corriente continua (CC). Durante esta conversión, parte de
la energía se pierde y se agota en forma de calor. Si una fuente de
alimentación es más eficiente, requiere menos potencia de CA para producir
la misma cantidad de CC que una unidad de menor eficiencia. De esta
manera, se produce menos calor.
En resumen, la eficiencia energética es la cantidad de energía suministrada
en comparación con la cantidad de energía que se consume. Por ejemplo, si
una fuente de alimentación consume 100 vatios y proporciona 80 vatios de
potencia, tiene una eficiencia energética del 80%.

6. Soporte de Computadoras
INSTRUCTOR: Alexander luna Villanueva 6
Sin embargo, las fuentes de alimentación no mantienen los niveles de
eficiencia energética estática. En la actualidad, la eficiencia energética varía
en función de la cantidad de carga que se está cargando en la fuente de
alimentación.
Continuando con nuestra fuente de alimentación imaginaria de 100 vatios,
puede ser 80% eficiente bajo una carga del 100%, pero esta bajara al 50% de
eficiencia cuando está a un 50% de carga.
En términos básicos, el efecto de la mayor eficiencia es una menor factura de
electricidad, la producción de menos calor y, en consecuencia, una mayor
fiabilidad de los componentes.
Actualmente, existen 6 tipos de Certificaciones 80 Plus: Estándar, Bronce,
Plata, Oro, Platino y Titanio.
