Este documento describe diferentes tipos de módulos de memoria RAM, incluyendo SIMM, DIMM, SODIMM y FB-DIMM. Explica las características clave de cada uno como el número de contactos, capacidad de almacenamiento, velocidad y voltaje requerido. También proporciona recomendaciones sobre la instalación, marcas y posibles fallas de la memoria RAM.

1. MEMORIAS RAMRUDIT LOPEZ PAOLA MONTAÑAANDREA BECERRAMILENA PERDOMO

2. MEMORIAS SIMMSIMM, es una pequeña placa de circuito impreso que almacena chips de memoria, y que se inserta en un zócalo SIMM en la placa base. Estos módulos, ya en desuso, tenían 30 ó 72 contactos. Su capacidad de almacenaje era baja (1, 4, 8... 64 MB), y su tiempo de acceso era muy elevado respecto a los actuales. Se encuentran en desuso.

3. VELOCIDADSIMM: las memorias simm se pueden manejar con 30 ó 72 contactos. Los de 30 contactos pueden manejar 8 bits cada vez, que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.

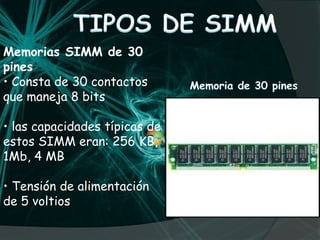

4. TIPOS DE SIMMMemorias SIMM de 30 pines• Consta de 30 contactos que maneja 8 bits • las capacidades típicas de estos SIMM eran: 256 KB, 1Mb, 4 MB • Tensión de alimentación de 5 voltiosMemoria de 30 pines

5. Memoria simm de 72 contactosMemorias SIMM de 72 contactos • Consta de 72 contactos y maneja hasta 32 bits• Capacidades típicas de 4 Mb, 8 Mb, 16 Mb, 32 Mb• Trabaja con una tensión de 5 voltios

6. MEMORIAS DIMM

7. DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble..

8. La memoria RAM tienen dos cortes asimétricos, desplazados del centro (uno más cerca del extremo). Algunos modelos nuevos son detectados a la mitad o cuarta parte de la capacidad (hay que probarlas antes de pagarlas).

9. MEORIAS SO-DIMM

10. SODimm: Existen otros tipos de módulos de memoria mas pequeños, como por ejemplo los usados en notebooks llamados SO-Dimm (Small Outline DIMM). Existen versiones de 72 y 144 pines.

11. COMO COLOCAR UNA MEMORIA DIMM

12. MEMORIAS FB-DIMM

13. La memoria FB-DIMM (Fully-Buffered Dual Inline Memory Module) es una variante de las memorias DDR2, diseñadas para aplicarlas en servidores, donde se requiere un transporte de datos rápido, efectivo, y coordinado.

14. MEMORIAS DDR(Doble Data Rate)

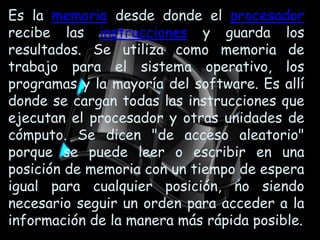

15. Es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados. Se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se dicen "de acceso aleatorio" porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible.

16. Nomenclatura DDR Tabla comparativa entre DDR y DDR2, en cuanto a velocidad, voltaje, ancho de banda y ancho de banda (dual channel)Los módulos DDR2 tienen diferentes configuraciones de pines, necesidades de voltaje y tecnologías chip DRAM que los DDR tradicionales. Por estas razones, DDR2 no es compatible con las placas base DDR existentes.

18. DIFERENCIAS

19. Los módulos de memoria DDR2 vienen en velocidades de 400 MHZ, 533 MHZ y 667 MHZ , hasta de800 MHZ y 900 MHZ. Mejor eficiencia en los márgenes de respuesta, mayor memoria y desempeño.

20. DDR 3Dos nuevas memorias RAM de Kingston: HiperX a 1375 MHz y ValueRAM a 1066 MHz, ambas de tipo DDR3.Las memorias vienen por ahora en módulos de 512 MB y 1 GB, aunque se venden en packs de 1 y 2 GB (dos módulos de 512 y dos de 1 GB respectivamente). Por ahora estas nuevas memorias DDR3 no están totalmente implantadas en nuestros ordenadores, previamente será necesario que los fabricantes de placas base lancen sus modelos más avanzados. Según la información de Kingston, estas memorias DDR3 también son compatibles con placas que utilicen memorias DDR2.

21. ALGUNAS MARCAS CONOCIDAS

22. sRECOMENDACIONESLas memorias se instalan con la computadora apagada y desconectada de la red eléctrica. Es recomendable desconectar la fuente de alimentación interna o dejar la computadora unas horas desenchufada para que se descarguen los capacitores de la fuente.

23. No conviene mezclar memorias de distintas velocidades, sobre todo en las mothers más viejas. Es muy recomendable la marca Kingston dado que están probadas en cada parte del proceso de fabricación y tienen garantía de por vida.Usar una banda de muñeca aterrizada para disipar la electricidad estática del cuerpo o de la ropa.

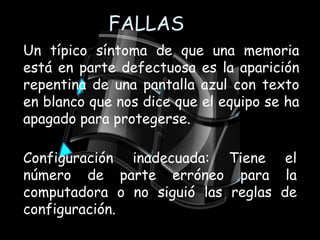

24. FALLASUn típico síntoma de que una memoria está en parte defectuosa es la aparición repentina de una pantalla azul con texto en blanco que nos dice que el equipo se ha apagado para protegerse.Configuración inadecuada: Tiene el número de parte erróneo para la computadora o no siguió las reglas de configuración.

25. Instalación inadecuada: La memoria podría no estar asentada correctamente, el socket está mal o el socket necesita limpieza. Hardware defectuoso: El módulo de memoria mismo está defectuoso. Un problema con la tarjeta madre o el software puede producir un mensaje de error de memoria.
