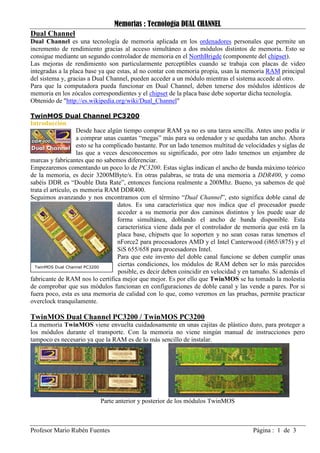

1. Memorias : Tecnología DUAL CHANNEL
Dual Channel
Dual Channel es una tecnología de memoria aplicada en los ordenadores personales que permite un
incremento de rendimiento gracias al acceso simultáneo a dos módulos distintos de memoria. Esto se
consigue mediante un segundo controlador de memoria en el NorthBrigde (componente del chipset).
Las mejoras de rendimiento son particularmente perceptibles cuando se trabaja con placas de video
integradas a la placa base ya que estas, al no contar con memoria propia, usan la memoria RAM principal
del sistema y, gracias a Dual Channel, pueden acceder a un módulo mientras el sistema accede al otro.
Para que la computadora pueda funcionar en Dual Channel, deben tenerse dos módulos idénticos de
memoria en los zócalos correspondientes y el chipset de la placa base debe soportar dicha tecnología.
Obtenido de "http://es.wikipedia.org/wiki/Dual_Channel"
TwinMOS Dual Channel PC3200
Introducción
Desde hace algún tiempo comprar RAM ya no es una tarea sencilla. Antes uno podía ir
a comprar unas cuantas “megas” más para su ordenador y se quedaba tan ancho. Ahora
esto se ha complicado bastante. Por un lado tenemos multitud de velocidades y siglas de
las que a veces desconocemos su significado, por otro lado tenemos un enjambre de
marcas y fabricantes que no sabemos diferenciar.
Empezaremos comentando un poco lo de PC3200. Estas siglas indican el ancho de banda máximo teórico
de la memoria, es decir 3200MByte/s. En otras palabras, se trata de una memoria a DDR400, y como
sabéis DDR es “Double Data Rate”, entonces funciona realmente a 200Mhz. Bueno, ya sabemos de qué
trata el artículo, es memoria RAM DDR400.
Seguimos avanzando y nos encontramos con el término “Dual Channel”, esto significa doble canal de
datos. Es una característica que nos indica que el procesador puede
acceder a su memoria por dos caminos distintos y los puede usar de
forma simultánea, doblando el ancho de banda disponible. Esta
característica viene dada por el controlador de memoria que está en la
placa base, chipsets que lo soporten y no sean cosas raras tenemos el
nForce2 para procesadores AMD y el Intel Canterwood (i865/i875) y el
SiS 655/658 para procesadores Intel.
Para que este invento del doble canal funcione se deben cumplir unas
TwinMOS Dual Channel PC3200
ciertas condiciones, los módulos de RAM deben ser lo más parecidos
posible, es decir deben coincidir en velocidad y en tamaño. Si además el
fabricante de RAM nos lo certifica mejor que mejor. Es por ello que TwinMOS se ha tomado la molestia
de comprobar que sus módulos funcionan en configuraciones de doble canal y las vende a pares. Por si
fuera poco, esta es una memoria de calidad con lo que, como veremos en las pruebas, permite practicar
overclock tranquilamente.
TwinMOS Dual Channel PC3200 / TwinMOS PC3200
La memoria TwinMOS viene envuelta cuidadosamente en unas cajitas de plástico duro, para proteger a
los módulos durante el transporte. Con la memoria no viene ningún manual de instrucciones pero
tampoco es necesario ya que la RAM es de lo más sencillo de instalar.
Parte anterior y posterior de los módulos TwinMOS
Profesor Mario Rubén Fuentes Página : 1 de 3

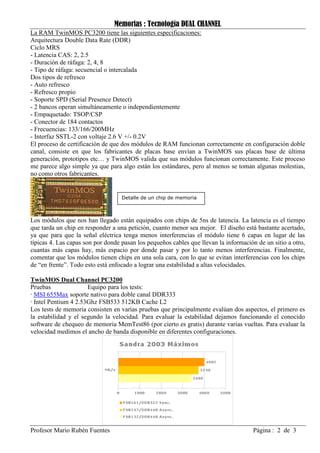

2. Memorias : Tecnología DUAL CHANNEL
La RAM TwinMOS PC3200 tiene las siguientes especificaciones:
Arquitectura Double Data Rate (DDR)
Ciclo MRS
- Latencia CAS: 2, 2.5
- Duración de ráfaga: 2, 4, 8
- Tipo de ráfaga: secuencial o intercalada
Dos tipos de refresco
- Auto refresco
- Refresco propio
- Soporte SPD (Serial Presence Detect)
- 2 bancos operan simultáneamente o independientemente
- Empaquetado: TSOP/CSP
- Conector de 184 contactos
- Frecuencias: 133/166/200MHz
- Interfaz SSTL-2 con voltaje 2.6 V +/- 0.2V
El proceso de certificación de que dos módulos de RAM funcionan correctamente en configuración doble
canal, consiste en que los fabricantes de placas base envían a TwinMOS sus placas base de última
generación, prototipos etc… y TwinMOS valida que sus módulos funcionan correctamente. Este proceso
me parece algo simple ya que para algo están los estándares, pero al menos se toman algunas molestias,
no como otros fabricantes.
Detalle de un chip de memoria
Los módulos que nos han llegado están equipados con chips de 5ns de latencia. La latencia es el tiempo
que tarda un chip en responder a una petición, cuanto menor sea mejor. El diseño está bastante acertado,
ya que para que la señal eléctrica tenga menos interferencias el módulo tiene 6 capas en lugar de las
típicas 4. Las capas son por donde pasan los pequeños cables que llevan la información de un sitio a otro,
cuantas más capas hay, más espacio por donde pasar y por lo tanto menos interferencias. Finalmente,
comentar que los módulos tienen chips en una sola cara, con lo que se evitan interferencias con los chips
de “en frente”. Todo esto está enfocado a lograr una estabilidad a altas velocidades.
TwinMOS Dual Channel PC3200
Pruebas Equipo para los tests:
MSI 655Max soporte nativo para doble canal DDR333
Intel Pentium 4 2.53Ghz FSB533 512KB Cache L2
Los tests de memoria consisten en varias pruebas que principalmente evalúan dos aspectos, el primero es
la estabilidad y el segundo la velocidad. Para evaluar la estabilidad dejamos funcionando el conocido
software de chequeo de memoria MemTest86 (por cierto es gratis) durante varias vueltas. Para evaluar la
velocidad medimos el ancho de banda disponible en diferentes configuraciones.
Profesor Mario Rubén Fuentes Página : 2 de 3

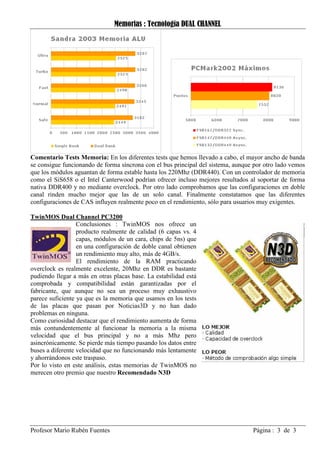

3. Memorias : Tecnología DUAL CHANNEL
Comentario Tests Memoria: En los diferentes tests que hemos llevado a cabo, el mayor ancho de banda
se consigue funcionando de forma síncrona con el bus principal del sistema, aunque por otro lado vemos
que los módulos aguantan de forma estable hasta los 220Mhz (DDR440). Con un controlador de memoria
como el SiS658 o el Intel Canterwood podrían ofrecer incluso mejores resultados al soportar de forma
nativa DDR400 y no mediante overclock. Por otro lado comprobamos que las configuraciones en doble
canal rinden mucho mejor que las de un solo canal. Finalmente constatamos que las diferentes
configuraciones de CAS influyen realmente poco en el rendimiento, sólo para usuarios muy exigentes.
TwinMOS Dual Channel PC3200
Conclusiones : TwinMOS nos ofrece un
producto realmente de calidad (6 capas vs. 4
capas, módulos de un cara, chips de 5ns) que
en una configuración de doble canal obtienen
un rendimiento muy alto, más de 4GB/s.
El rendimiento de la RAM practicando
overclock es realmente excelente, 20Mhz en DDR es bastante
pudiendo llegar a más en otras placas base. La estabilidad está
comprobada y compatibilidad están garantizadas por el
fabricante, que aunque no sea un proceso muy exhaustivo
parece suficiente ya que es la memoria que usamos en los tests
de las placas que pasan por Noticias3D y no han dado
problemas en ninguna.
Como curiosidad destacar que el rendimiento aumenta de forma
más contundentemente al funcionar la memoria a la misma
velocidad que el bus principal y no a más Mhz pero
asincrónicamente. Se pierde más tiempo pasando los datos entre
buses a diferente velocidad que no funcionando más lentamente
y ahorrándonos este traspaso.
Por lo visto en este análisis, estas memorias de TwinMOS no
merecen otro premio que nuestro Recomendado N3D
