2. DDR SDRAM
 DDR (Double Data Rate) significa doble tasa de transferencia de datos en
español. Son módulos de memoria RAM compuestos por memorias
síncronas (SDRAM), disponibles en encapsulado DIMM, que permite la
transferencia de datos por dos canales distintos simultáneamente en un
mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima
de 1 GiB (1 073 741 824 bytes).
 Fueron primero adoptadas en sistemas equipados con procesadores AMD
Athlon.
 Intel con su Pentium 4 en un principio utilizó únicamente memorias
RAMBUS, más costosas. Ante el avance en ventas y buen rendimiento de
los sistemas AMD basados en DDR SDRAM, Intel se vio obligado a
cambiar su estrategia y utilizar memoria DDR, lo que le permitió competir
en precio. Son compatibles con los procesadores de Intel Pentium 4 que
disponen de un Front Side Bus (FSB) de 64 bits de datos y frecuencias de
reloj internas que van desde los 200 a los 400 MHz.

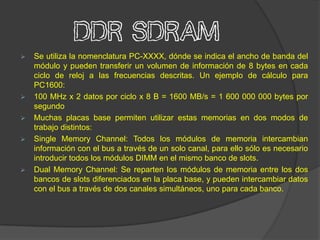

3. DDR SDRAM
 Se utiliza la nomenclatura PC-XXXX, dónde se indica el ancho de banda del
módulo y pueden transferir un volumen de información de 8 bytes en cada
ciclo de reloj a las frecuencias descritas. Un ejemplo de cálculo para
PC1600:
 100 MHz x 2 datos por ciclo x 8 B = 1600 MB/s = 1 600 000 000 bytes por
segundo
 Muchas placas base permiten utilizar estas memorias en dos modos de
trabajo distintos:
 Single Memory Channel: Todos los módulos de memoria intercambian
información con el bus a través de un solo canal, para ello sólo es necesario
introducir todos los módulos DIMM en el mismo banco de slots.
 Dual Memory Channel: Se reparten los módulos de memoria entre los dos
bancos de slots diferenciados en la placa base, y pueden intercambiar datos
con el bus a través de dos canales simultáneos, uno para cada banco.

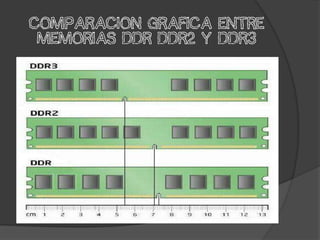

4. ComparaciOn grafica entre
memorias DDR DDR2 y DDR3

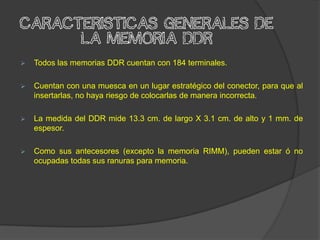

5. CaracterIsticas generales de
la memoria DDR
 Todos las memorias DDR cuentan con 184 terminales.
 Cuentan con una muesca en un lugar estratégico del conector, para que al
insertarlas, no haya riesgo de colocarlas de manera incorrecta.
 La medida del DDR mide 13.3 cm. de largo X 3.1 cm. de alto y 1 mm. de
espesor.
 Como sus antecesores (excepto la memoria RIMM), pueden estar ó no
ocupadas todas sus ranuras para memoria.

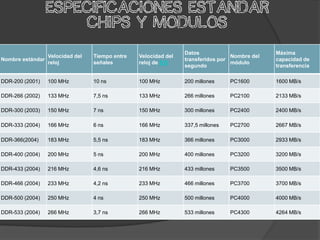

6. Especificaciones estAndar
Chips y MOdulos
Datos Máxima
Velocidad del Tiempo entre Velocidad del Nombre del
Nombre estándar transferidos por capacidad de
reloj señales reloj de E/S módulo
segundo transferencia
DDR-200 (2001) 100 MHz 10 ns 100 MHz 200 millones PC1600 1600 MB/s
DDR-266 (2002) 133 MHz 7,5 ns 133 MHz 266 millones PC2100 2133 MB/s
DDR-300 (2003) 150 MHz 7 ns 150 MHz 300 millones PC2400 2400 MB/s
DDR-333 (2004) 166 MHz 6 ns 166 MHz 337,5 millones PC2700 2667 MB/s
DDR-366(2004) 183 MHz 5,5 ns 183 MHz 366 millones PC3000 2933 MB/s
DDR-400 (2004) 200 MHz 5 ns 200 MHz 400 millones PC3200 3200 MB/s
DDR-433 (2004) 216 MHz 4,6 ns 216 MHz 433 millones PC3500 3500 MB/s
DDR-466 (2004) 233 MHz 4,2 ns 233 MHz 466 millones PC3700 3700 MB/s
DDR-500 (2004) 250 MHz 4 ns 250 MHz 500 millones PC4000 4000 MB/s
DDR-533 (2004) 266 MHz 3,7 ns 266 MHz 533 millones PC4300 4264 MB/s

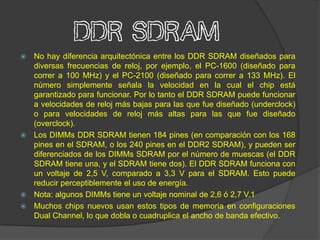

7. DDR SDRAM
 No hay diferencia arquitectónica entre los DDR SDRAM diseñados para
diversas frecuencias de reloj, por ejemplo, el PC-1600 (diseñado para
correr a 100 MHz) y el PC-2100 (diseñado para correr a 133 MHz). El
número simplemente señala la velocidad en la cual el chip está
garantizado para funcionar. Por lo tanto el DDR SDRAM puede funcionar
a velocidades de reloj más bajas para las que fue diseñado (underclock)
o para velocidades de reloj más altas para las que fue diseñado
(overclock).
 Los DIMMs DDR SDRAM tienen 184 pines (en comparación con los 168
pines en el SDRAM, o los 240 pines en el DDR2 SDRAM), y pueden ser
diferenciados de los DIMMs SDRAM por el número de muescas (el DDR
SDRAM tiene una, y el SDRAM tiene dos). El DDR SDRAM funciona con
un voltaje de 2,5 V, comparado a 3,3 V para el SDRAM. Esto puede
reducir perceptiblemente el uso de energía.
 Nota: algunos DIMMs tiene un voltaje nominal de 2,6 ó 2,7 V.1
 Muchos chips nuevos usan estos tipos de memoria en configuraciones
Dual Channel, lo que dobla o cuadruplica el ancho de banda efectivo.

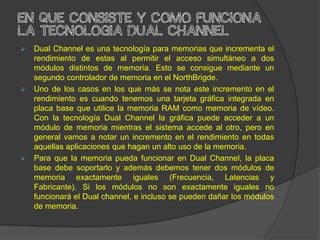

8. EN QUE CONSISTE Y COMO FUNCIONA
LA TECNOLOGIA DUAL CHANNEL
 Dual Channel es una tecnología para memorias que incrementa el
rendimiento de estas al permitir el acceso simultáneo a dos
módulos distintos de memoria. Esto se consigue mediante un
segundo controlador de memoria en el NorthBrigde.
 Uno de los casos en los que más se nota este incremento en el
rendimiento es cuando tenemos una tarjeta gráfica integrada en
placa base que utilice la memoria RAM como memoria de vídeo.
Con la tecnología Dual Channel la gráfica puede acceder a un
módulo de memoria mientras el sistema accede al otro, pero en
general vamos a notar un incremento en el rendimiento en todas
aquellas aplicaciones que hagan un alto uso de la memoria.
 Para que la memoria pueda funcionar en Dual Channel, la placa
base debe soportarlo y además debemos tener dos módulos de
memoria exactamente iguales (Frecuencia, Latencias y
Fabricante). Si los módulos no son exactamente iguales no
funcionará el Dual channel, e incluso se pueden dañar los módulos
de memoria.

9.  Dual channel es soportado por memorias DDR, DDR2 o las nuevas DDR3,
pero no es soportado por memorias SDR (las conocidas como SDRAM,
aunque las DDR, DDR2 y DDR3 también son SDRAM).
 Normalmente, en las placas que soportan Dual channel, los zócalos de
memoria que forman el Dual channel suelen estar marcados en colores
diferenciados, indicándose en el correspondiente manual cual es el color
correspondiente, pero no hay una regla fija en cuanto a cuales son los
zócalos que forman el Dual channel.
 En unas placas pueden ser el zócalo A1 y A2 y en otras el A1 y B1 (o la
denominación que tengan estos según el fabricante).

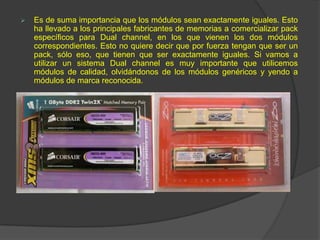

10.  Es de suma importancia que los módulos sean exactamente iguales. Esto
ha llevado a los principales fabricantes de memorias a comercializar pack
específicos para Dual channel, en los que vienen los dos módulos
correspondientes. Esto no quiere decir que por fuerza tengan que ser un
pack, sólo eso, que tienen que ser exactamente iguales. Si vamos a
utilizar un sistema Dual channel es muy importante que utilicemos
módulos de calidad, olvidándonos de los módulos genéricos y yendo a
módulos de marca reconocida.
