Este documento describe el protocolo TCP/IP y el modelo OSI de redes. Explica que TCP/IP proporciona conectividad de extremo a extremo especificando cómo deben formatearse, dirigirse, transmitirse, enrutarse y recibirse los datos. También describe las capas del modelo OSI y su equivalencia con las capas del modelo TCP/IP. Finalmente, resume las características y evolución del estándar Ethernet para redes de área local.

1. REPUBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD PEDAGÓGICA EXPERIMENTAL LIBERTADOR
INSTITUTO DE MEJORAMIENTO PROFESIONAL DEL MAGISTERIO
NÚCLEO CARABOBO
REDES INFORMÁTICAS

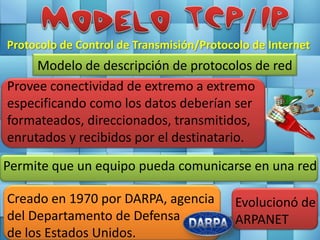

2. Protocolo de Control de Transmisión/Protocolo de Internet
Modelo de descripción de protocolos de red
Provee conectividad de extremo a extremo
especificando como los datos deberían ser
formateados, direccionados, transmitidos,
enrutados y recibidos por el destinatario.
Permite que un equipo pueda comunicarse en una red
Creado en 1970 por DARPA, agencia Evolucionó de
del Departamento de Defensa ARPANET
de los Estados Unidos.

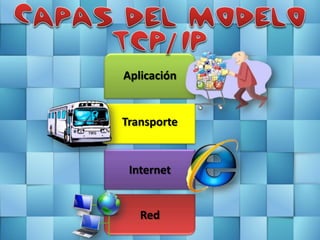

3. Aplicación
Transporte
Internet
Red

4. Incorpora aplicaciones de red estándar
Aplicación (Telnet, SMTP, FTP, etc.)
Aplicaciones de red que permiten la
comunicación mediante las capas inferiores.
Transporte
El software en esta capa se comunica
mediante uno o dos protocolos de la capa
inferior (la capa de transporte), es decir,
Internet TCP o UDP
Posee servicios de red o aplicaciones que
brindan al usuario interfaz con el sistema
operativo.
Red

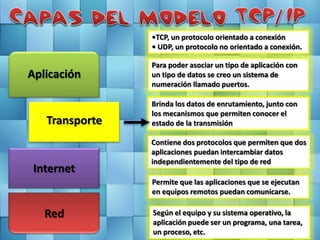

5. •TCP, un protocolo orientado a conexión
• UDP, un protocolo no orientado a conexión.
Para poder asociar un tipo de aplicación con
Aplicación un tipo de datos se creo un sistema de
numeración llamado puertos.
Brinda los datos de enrutamiento, junto con
los mecanismos que permiten conocer el
Transporte estado de la transmisión
Contiene dos protocolos que permiten que dos
aplicaciones puedan intercambiar datos
independientemente del tipo de red
Internet
Permite que las aplicaciones que se ejecutan
en equipos remotos puedan comunicarse.
Red Según el equipo y su sistema operativo, la
aplicación puede ser un programa, una tarea,
un proceso, etc.

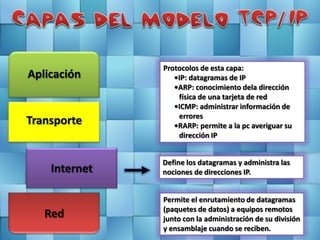

6. Protocolos de esta capa:
Aplicación •IP: datagramas de IP
•ARP: conocimiento dela dirección
física de una tarjeta de red
•ICMP: administrar información de
errores
Transporte •RARP: permite a la pc averiguar su
dirección IP
Define los datagramas y administra las
Internet nociones de direcciones IP.
Permite el enrutamiento de datagramas
(paquetes de datos) a equipos remotos
Red junto con la administración de su división
y ensamblaje cuando se reciben.

7. Trata los siguientes conceptos:
•Enrutamiento de datos por la conexión
•Coordinación de la transmisión de datos
•Formato de datos
Aplicación •Conversión de señal (análoga/digital)
•Detección de errores a su llegada
Ofrece la capacidad de acceder a cualquier
Transporte red física
Brinda los recursos que se deben
implementar para transmitir datos a través
de la red.
Internet
Contiene especificaciones relacionadas con
la transmisión de datos por una red física
Especifica la forma en la que los datos
Red deben enrutarse, sea cual sea el tipo de
red utilizado

8. Equivalencia de las capas entre
los dos modelos APLICACIÓN
Aplicación PRESENTACIÓN
SESIÓN
Transporte TRANSPORTE
RED
Internet
ENLACE DE DATOS
Red FÍSICO
4 Capas 7 Capas

9. (Estándar de Redes de Área Local)
Define las características de cableado y señalización de nivel físico y
los formatos de tramas de datos
Pertenece al Estándar internacional IEEE 802.3.
(Institute of Electrical and Electronics Engineers)
Ha evolucionado desde el año 1972 con el Ethernet experimental
de 2,85 Mbit/s sobre cable coaxial en topología de bus.
Hasta la actualidad con 802.3an de 10GBASE-T Ethernet a 10
Gbit/s sobre par trenzado no blindado (UTP)

10. Ethertype
802.1Q Secuencia de
Delimitador de (Ethernet II) o Gap entre
Preámbulo MAC de destino MAC de origen Etiqueta(opcion Payload comprobación
inicio de trama longitud frames
al) (32-bit CRC)
(IEEE 802.3)
INICIO DE FINAL DE
LA TRAMA De 46 (o TRAMA
7 Bytes 1 Byte 6 Byte 6 Bytes (4 Bytes) 2 Bytes 42) hasta 4 Bytes 12 Bytes
1500 Bytes

11. Velocidad de Distancia
Tecnología Tipo de cable Topología
transmisión máxima
10Base2 10 Mbps Coaxial 185 m Bus (Conector T)
10BaseT 10 Mbps Par Trenzado 100 m Estrella (Hub o Switch)
10BaseF 10 Mbps Fibra óptica 2000 m Estrella (Hub o Switch)
Par Trenzado (categoría Estrella. Half Duplex (hub)
100BaseT4 100Mbps 100 m
3UTP) y Full Duplex (switch)
Par Trenzado (categoría Estrella. Half Duplex (hub)
100BaseTX 100Mbps 100 m
5UTP) y Full Duplex (switch)
100BaseFX 100Mbps Fibra óptica 2000 m No permite el uso de hubs
4 pares trenzado Estrella. Full Duplex
1000BaseT 1000Mbps 100 m
(categoría 5e ó 6UTP ) (switch)
Estrella. Full Duplex
1000BaseSX 1000Mbps Fibra óptica (multimodo) 550 m
(switch)
Fibra óptica Estrella. Full Duplex
1000BaseLX 1000Mbps 5000 m
(monomodo) (switch)

12. COAXIAL PAR TRENZADO
FIBRA ÓPTICA

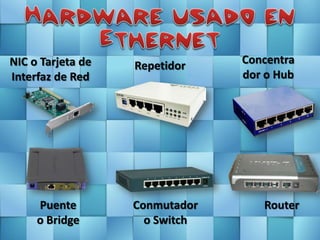

13. NIC o Tarjeta de Repetidor Concentrador o
Interfaz de Red Hub
Puente Conmutador Router
o Bridge o Switch
