Ethernet es una tecnología de redes de área local desarrollada en 1972 que funcionó por primera vez a una velocidad de 2.94 Mb/s. Las especificaciones formales de Ethernet de 10 Mb/s fueron desarrolladas en 1980 y adoptadas como estándar abierto. Posteriormente, la tecnología Ethernet fue estandarizada por el IEEE como 802.3, publicado por primera vez en 1985. Ethernet opera a través de las capas 1 y 2 del modelo OSI.

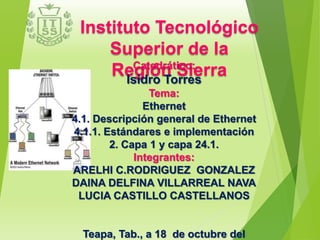

1. Instituto Tecnológico
Superior de la
Catedrático:
Región Sierra
Isidro Torres
Tema:
Ethernet

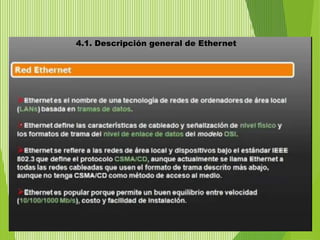

4.1. Descripción general de Ethernet
4.1.1. Estándares e implementación
2. Capa 1 y capa 24.1.
Integrantes:
ARELHI C.RODRIGUEZ GONZALEZ
DAINA DELFINA VILLARREAL NAVA
LUCIA CASTILLO CASTELLANOS
Teapa, Tab., a 18 de octubre del

2. 4.1. Descripción general de
Ethernet
En 1972 comenzó el desarrollo de una tecnología de redes conocida como
Ethernet , fue la primera red de área local (LAN) para computadoras
personales (PCs). Esta red funcionó por primera vez en mayo de 1973 a una
velocidad de 2.94Mb/s.
Las especificaciones formales de Ethernet de 10 Mb/s fueron desarrolladas en
conjunto por las corporaciones Xerox, Digital (DEC) e Intel, y se publicó en el
año 1980. Este documento hizo de Ethernet experimental operando a 10
Mb/s un estándar abierto.
La tecnología Ethernet fue adoptada para su estandarización por el comité de
redes locales (LAN) de la IEEE como IEEE 802.3. El estándar IEEE 802.3 fue
publicado por primera vez en 1985.

3. 4.1. Descripción general de Ethernet

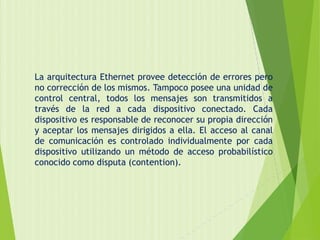

4. La arquitectura Ethernet provee detección de errores pero
no corrección de los mismos. Tampoco posee una unidad de
control central, todos los mensajes son transmitidos a
través de la red a cada dispositivo conectado. Cada
dispositivo es responsable de reconocer su propia dirección
y aceptar los mensajes dirigidos a ella. El acceso al canal
de comunicación es controlado individualmente por cada
dispositivo utilizando un método de acceso probabilístico
conocido como disputa (contention).

5. 4.1.1. Estándares e
implementación

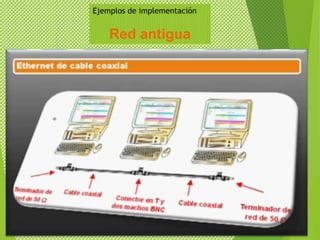

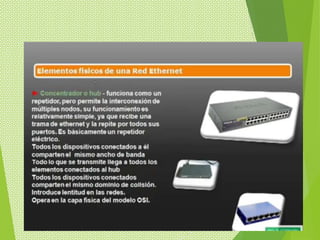

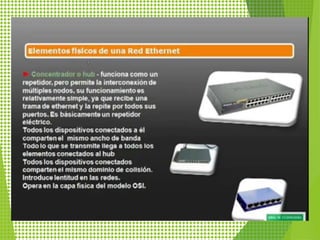

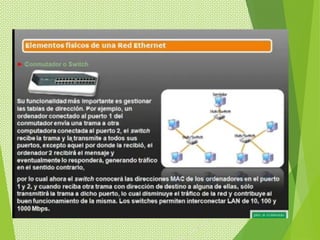

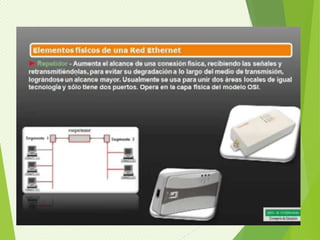

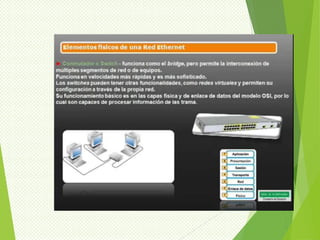

11. Ejemplos de implementación
Red antigua

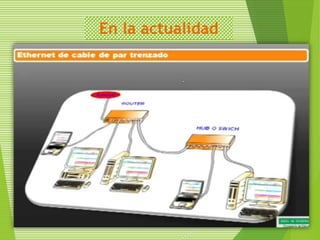

12. En la actualidad

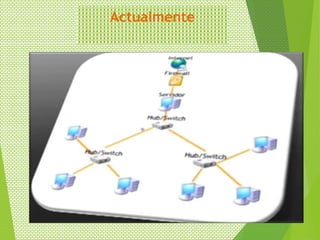

13. Actualmente

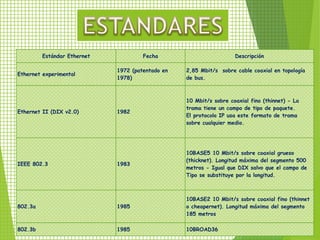

14. Estándar Ethernet Fecha Descripción
1972 (patentado en 2,85 Mbit/s sobre cable coaxial en topología
Ethernet experimental
1978) de bus.
10 Mbit/s sobre coaxial fino (thinnet) - La
trama tiene un campo de tipo de paquete.
Ethernet II (DIX v2.0) 1982
El protocolo IP usa este formato de trama
sobre cualquier medio.
10BASE5 10 Mbit/s sobre coaxial grueso
(thicknet). Longitud máxima del segmento 500
IEEE 802.3 1983
metros - Igual que DIX salvo que el campo de
Tipo se substituye por la longitud.
10BASE2 10 Mbit/s sobre coaxial fino (thinnet
802.3a 1985 o cheapernet). Longitud máxima del segmento
185 metros
802.3b 1985 10BROAD36

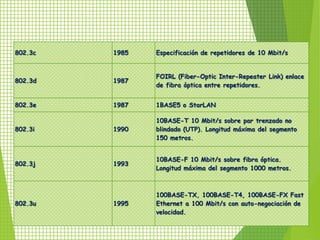

15. 802.3c 1985 Especificación de repetidores de 10 Mbit/s
FOIRL (Fiber-Optic Inter-Repeater Link) enlace
802.3d 1987
de fibra óptica entre repetidores.
802.3e 1987 1BASE5 o StarLAN
10BASE-T 10 Mbit/s sobre par trenzado no
802.3i 1990 blindado (UTP). Longitud máxima del segmento
150 metros.
10BASE-F 10 Mbit/s sobre fibra óptica.
802.3j 1993
Longitud máxima del segmento 1000 metros.
100BASE-TX, 100BASE-T4, 100BASE-FX Fast
802.3u 1995 Ethernet a 100 Mbit/s con auto-negociación de
velocidad.

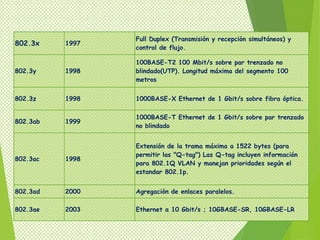

16. Full Duplex (Transmisión y recepción simultáneos) y
802.3x 1997
control de flujo.
100BASE-T2 100 Mbit/s sobre par trenzado no
802.3y 1998 blindado(UTP). Longitud máxima del segmento 100
metros
802.3z 1998 1000BASE-X Ethernet de 1 Gbit/s sobre fibra óptica.
1000BASE-T Ethernet de 1 Gbit/s sobre par trenzado
802.3ab 1999
no blindado
Extensión de la trama máxima a 1522 bytes (para
permitir las "Q-tag") Las Q-tag incluyen información
802.3ac 1998
para 802.1Q VLAN y manejan prioridades según el
estandar 802.1p.
802.3ad 2000 Agregación de enlaces paralelos.
802.3ae 2003 Ethernet a 10 Gbit/s ; 10GBASE-SR, 10GBASE-LR

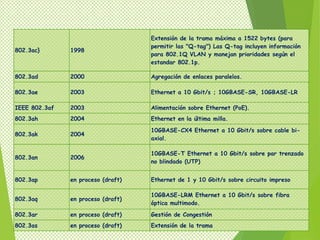

17. Extensión de la trama máxima a 1522 bytes (para
permitir las "Q-tag") Las Q-tag incluyen información
802.3ac} 1998
para 802.1Q VLAN y manejan prioridades según el
estandar 802.1p.
802.3ad 2000 Agregación de enlaces paralelos.
802.3ae 2003 Ethernet a 10 Gbit/s ; 10GBASE-SR, 10GBASE-LR
IEEE 802.3af 2003 Alimentación sobre Ethernet (PoE).
802.3ah 2004 Ethernet en la última milla.
10GBASE-CX4 Ethernet a 10 Gbit/s sobre cable bi-
802.3ak 2004
axial.
10GBASE-T Ethernet a 10 Gbit/s sobre par trenzado
802.3an 2006
no blindado (UTP)
802.3ap en proceso (draft) Ethernet de 1 y 10 Gbit/s sobre circuito impreso
10GBASE-LRM Ethernet a 10 Gbit/s sobre fibra
802.3aq en proceso (draft)
óptica multimodo.
802.3ar en proceso (draft) Gestión de Congestión
802.3as en proceso (draft) Extensión de la trama

18. ejemplo

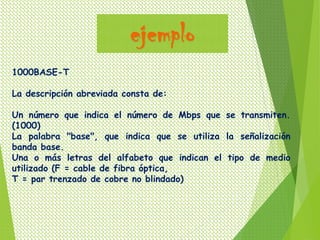

1000BASE-T
La descripción abreviada consta de:
Un número que indica el número de Mbps que se transmiten.
(1000)
La palabra "base", que indica que se utiliza la señalización
banda base.
Una o más letras del alfabeto que indican el tipo de medio
utilizado (F = cable de fibra óptica,
T = par trenzado de cobre no blindado)

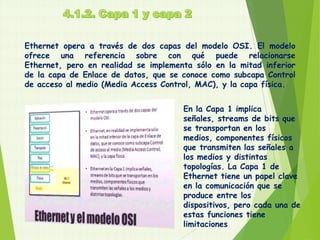

19. Ethernet opera a través de dos capas del modelo OSI. El modelo
ofrece una referencia sobre con qué puede relacionarse
Ethernet, pero en realidad se implementa sólo en la mitad inferior
de la capa de Enlace de datos, que se conoce como subcapa Control
de acceso al medio (Media Access Control, MAC), y la capa física.
En la Capa 1 implica
señales, streams de bits que
se transportan en los
medios, componentes físicos
que transmiten las señales a
los medios y distintas
topologías. La Capa 1 de
Ethernet tiene un papel clave
en la comunicación que se
produce entre los
dispositivos, pero cada una de
estas funciones tiene
limitaciones

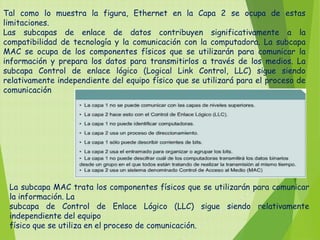

20. Tal como lo muestra la figura, Ethernet en la Capa 2 se ocupa de estas
limitaciones.
Las subcapas de enlace de datos contribuyen significativamente a la
compatibilidad de tecnología y la comunicación con la computadora. La subcapa
MAC se ocupa de los componentes físicos que se utilizarán para comunicar la
información y prepara los datos para transmitirlos a través de los medios. La
subcapa Control de enlace lógico (Logical Link Control, LLC) sigue siendo
relativamente independiente del equipo físico que se utilizará para el proceso de
comunicación
La subcapa MAC trata los componentes físicos que se utilizarán para comunicar
la información. La
subcapa de Control de Enlace Lógico (LLC) sigue siendo relativamente
independiente del equipo
físico que se utiliza en el proceso de comunicación.

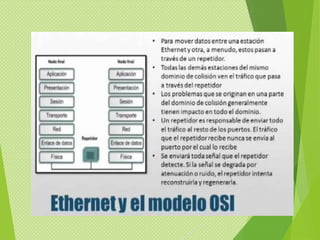

22. La Figura relaciona una variedad de tecnologías Ethernet
con la mitad inferior de la Capa 2 y contoda la Capa 1 del
modelo OSI. Aunque hay otras variedades de Ethernet, las
que se muestran son
las de uso más difundido

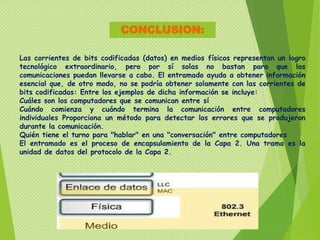

23. CONCLUSION:
Las corrientes de bits codificadas (datos) en medios físicos representan un logro
tecnológico extraordinario, pero por sí solas no bastan para que las
comunicaciones puedan llevarse a cabo. El entramado ayuda a obtener información
esencial que, de otro modo, no se podría obtener solamente con las corrientes de
bits codificadas: Entre los ejemplos de dicha información se incluye:
Cuáles son los computadores que se comunican entre sí
Cuándo comienza y cuándo termina la comunicación entre computadores
individuales Proporciona un método para detectar los errores que se produjeron
durante la comunicación.
Quién tiene el turno para "hablar" en una "conversación" entre computadores
El entramado es el proceso de encapsulamiento de la Capa 2. Una trama es la
unidad de datos del protocolo de la Capa 2.

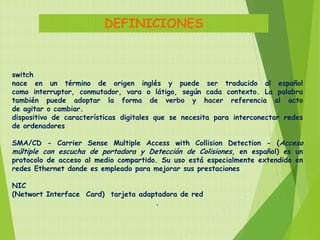

24. DEFINICIONES
switch
nace en un término de origen inglés y puede ser traducido al español
como interruptor, conmutador, vara o látigo, según cada contexto. La palabra
también puede adoptar la forma de verbo y hacer referencia al acto
de agitar o cambiar.
dispositivo de características digitales que se necesita para interconectar redes
de ordenadores
SMA/CD - Carrier Sense Multiple Access with Collision Detection - (Acceso
múltiple con escucha de portadora y Detección de Colisiones, en español) es un
protocolo de acceso al medio compartido. Su uso está especialmente extendido en
redes Ethernet donde es empleado para mejorar sus prestaciones
NIC
(Networt Interface Card) tarjeta adaptadora de red
.

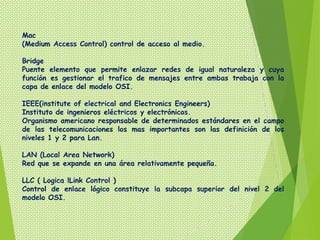

25. Mac
(Medium Access Control) control de acceso al medio.
Bridge
Puente elemento que permite enlazar redes de igual naturaleza y cuya
función es gestionar el trafico de mensajes entre ambas trabaja con la
capa de enlace del modelo OSI.
IEEE(institute of electrical and Electronics Engineers)
Instituto de ingenieros eléctricos y electrónicos.
Organismo americano responsable de determinados estándares en el campo
de las telecomunicaciones los mas importantes son las definición de los
niveles 1 y 2 para Lan.
LAN (Local Area Network)
Red que se expande en una área relativamente pequeña.
LLC ( Logica lLink Control )
Control de enlace lógico constituye la subcapa superior del nivel 2 del
modelo OSI.

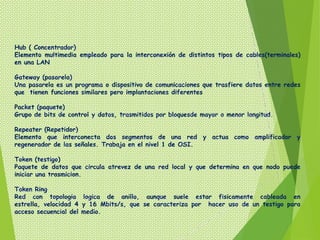

26. Hub ( Concentrador)
Elemento multimedia empleado para la interconexión de distintos tipos de cables(terminales)
en una LAN
Gateway (pasarela)
Una pasarela es un programa o dispositivo de comunicaciones que trasfiere datos entre redes
que tienen funciones similares pero implantaciones diferentes
Packet (paquete)
Grupo de bits de control y datos, trasmitidos por bloquesde mayor o menor longitud.
Repeater (Repetidor)
Elemento que interconecta dos segmentos de una red y actua como amplificador y
regenerador de las señales. Trabaja en el nivel 1 de OSI.
Token (testigo)
Paquete de datos que circula atrevez de una red local y que determina en que nodo puede
iniciar una trasmicion.
Token Ring
Red con topologia logica de anillo, aunque suele estar fisicamente cableada en
estrella, velocidad 4 y 16 Mbits/s, que se caracteriza por hacer uso de un testigo para
acceso secuencial del medio.

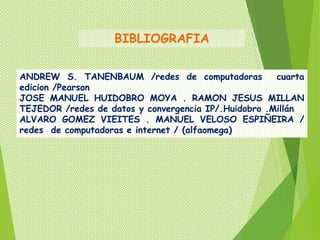

27. BIBLIOGRAFIA
ANDREW S. TANENBAUM /redes de computadoras cuarta
edicion /Pearson
JOSE MANUEL HUIDOBRO MOYA . RAMON JESUS MILLAN
TEJEDOR /redes de datos y convergencia IP/.Huidobro .Millán
ALVARO GOMEZ VIEITES . MANUEL VELOSO ESPIÑEIRA /
redes de computadoras e internet / (alfaomega)
