El documento presenta los detalles de un proyecto arquitectónico para Molinos de Tipitapa S.A. El complejo industrial tiene un área construida de 4631.62 m2 en un terreno de 92,761 m2. El sistema estructural es de columna dintel y el sistema constructivo incluye mampostería confinada y silos prefabricados. El conjunto tiene una organización lineal y agrupada con simetría en la fachada principal. El análisis mostró problemas de circulación vehicular y peatonal.

1. UNIVERSIDAD NACIONAL DE INGENIERIA
INSTITUTO DE ESTUDIOS SUPERIORES
PROYECTO ARQUITECTONICO 8
ARQ. URIEL CARDOZA
INTEGRANTES:
MARIA RENEE TORUÑO
MARIA JOSE ORDOÑEZ
MANAGUA, 28 DE MAYO 2010

2. DATOS GENERALES
NOMBRE DEL COMPLEJO INDUSTRIAL:
MOLINOS DE TIPITAPA S.A. (AGRICORP)
DIRECCION:
CARRETERA PANAMERICANA, TIPITAPA,
MANAGUA.
DUENO:
BAYARDO ARCE
SISTEMA ESTRUCTURAL:
COLUMNA DINTEL
SISTEMA CONSTRUCTIVO;
NAVE: MANPOSTERIA CONFINADA
CILOS: PREFABRICADOS
AREA CONSTRUIDA:
4631.62 m2
AREA DEL TERRENO:
92,761 m2

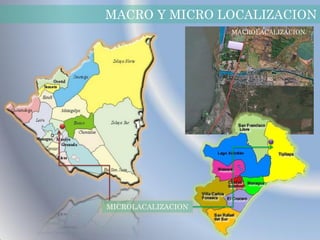

3. MACRO Y MICRO LOCALIZACION
MACROLACALIZACION
MICROLACALIZACION

4. FUNCIONALIDAD
MUELLE DE
CARGA
BANDA
TRANSPORTADORA
SILO DIARIO TRILLADORA BODEGA DE
EMPAQUE ALMACENAMIENTO

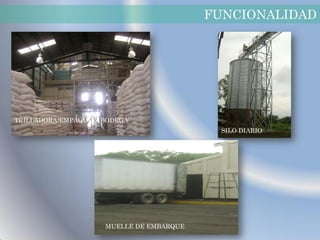

5. FUNCIONALIDAD
TRILLADORA/EMPAQUE Y BODEGA
SILO DIARIO
MUELLE DE EMBARQUE

6. FUNCIONALIDAD
SILO PROCESO
SILO HUMEDOS AGROQUIMICO SILO SECADO
SILO
MANTENIMIENTO TOLVA DE
RECEPCIÓN

7. FUNCIONALIDAD
SILO HUMEDO SILO PROCESO Y SECADO
REJILLA DE RECPCION DEL PRODUCTO

8. FUNCIONALIDAD
ACCESO
BASCULA
PUESTO DE
VIGILANCIA

9. FUNCIONALIDAD
EN EL CONJUNTO NO SE NOTO EVIDENCIA DE UN ACCESO PEATONAL, NI ASERAS
PARA LA CIRCULACION DE LOS INDIVIDUOS QUE EN LA INDUSTRIA SE
MANTIENEN
CONFLICTO EN EL ACCESO
DEL CONJUNTO
POR ENDE LOS MAYORES PROBLEMAS
DE CIRCULACION SE DAN EN EXTERIOR
QUE EN EL INTERIOR EN DONDE SE
PROCESA EL PRODUCTO.

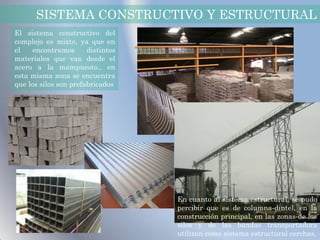

10. SISTEMA CONSTRUCTIVO Y ESTRUCTURAL
El sistema constructivo del
complejo es mixto, ya que en
el encontramos distintos
materiales que van desde el
acero a la mampuesto., en
esta misma zona se encuentra
que los silos son prefabricados
En cuanto al sistema estructural, se pudo
percibir que es de columna-dintel, en la
construcción principal, en las zonas de los
silos y de las bandas transportadora
utilizan como sistema estructural cerchas.

11. COMPOSICION
Organización: el conjunto
presenta una organización
lineal en dos direcciones
como se muestra en la
grafica, pero a la vez
presenta una organización
agrupada en el área de los
silos.

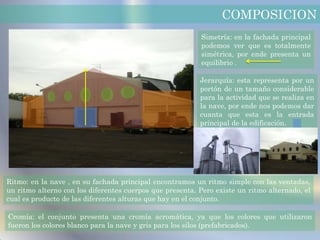

12. COMPOSICION
Simetría: en la fachada principal
podemos ver que es totalmente
simétrica, por ende presenta un
equilibrio .
Jerarquía: esta representa por un
portón de un tamaño considerable
para la actividad que se realiza en
la nave, por ende nos podemos dar
cuanta que esta es la entrada
principal de la edificación.
Ritmo: en la nave , en su fachada principal encontramos un ritmo simple con las ventadas,
un ritmo alterno con los diferentes cuerpos que presenta. Pero existe un ritmo alternado, el
cual es producto de las diferentes alturas que hay en el conjunto.
Cromía: el conjunto presenta una cromía acromática, ya que los colores que utilizaron
fueron los colores blanco para la nave y gris para los silos (prefabricados).

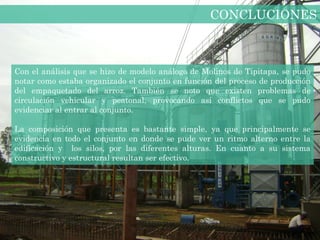

13. CONCLUCIONES
Con el análisis que se hizo de modelo análogo de Molinos de Tipitapa, se pudo
notar como estaba organizado el conjunto en función del proceso de producción
del empaquetado del arroz. También se noto que existen problemas de
circulación vehicular y peatonal, provocando así conflictos que se pudo
evidenciar al entrar al conjunto.
La composición que presenta es bastante simple, ya que principalmente se
evidencia en todo el conjunto en donde se pude ver un ritmo alterno entre la
edificación y los silos, por las diferentes alturas. En cuanto a su sistema
constructivo y estructural resultan ser efectivo.
