Este documento describe las partes principales de los monitores, incluyendo tarjetas gráficas, bobinas de desviación, transformadores de línea, ánodos y pantallas. Explica los tipos de monitores antiguos como monocromáticos y los que usan CGA, EGA y VGA. También describe las tecnologías LCD, incluyendo los tipos TN, STN y GH, y compara pantallas de plasma y LCD.

1. EL MONITOR Y SUS PARTESPresentado por: Richard Escalante Tutor: Ing. Jesús Forero1

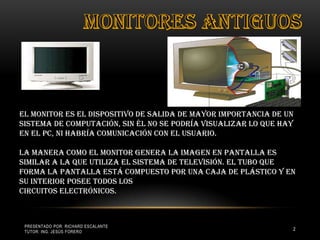

2. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero2Monitores AntiguosEl monitor es el dispositivo de salida de mayor importancia de un sistema de computación, sin él no se podría visualizar lo que hay en el PC, ni habría comunicación con el usuario. La manera como el monitor genera la imagen en pantalla es similar a la que utiliza el sistema de televisión. El tubo que forma la pantalla está compuesto por una caja de plástico y en su interior posee todos los circuitos electrónicos.

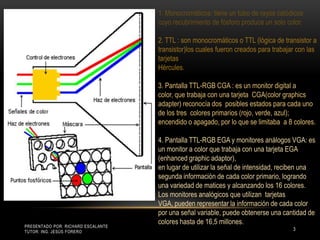

3. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero31. Monocromáticos: tiene un tubo de rayos catódicos cuyo recubrimiento de fósforo produce un solo color. 2. TTL : son monocromáticos o TTL (lógica de transistor a transistor)los cuales fueron creados para trabajar con las tarjetas Hércules. 3. Pantalla TTL-RGB CGA : es un monitor digital a color, que trabaja con una tarjeta CGA(color graphics adapter) reconocía dos posibles estados para cada uno de los tres colores primarios (rojo, verde, azul); encendido o apagado, por lo que se limitaba a 8 colores. 4. Pantalla TTL-RGB EGA y monitores análogos VGA: es un monitor a color que trabaja con una tarjeta EGA (enhanced graphic adaptor), en lugar de utilizar la señal de intensidad, reciben una segunda información de cada color primario, logrando una variedad de matices y alcanzando los 16 colores. Los monitores analógicos que utilizan tarjetas VGA, pueden representar la información de cada color por una señal variable, puede obtenerse una cantidad de colores hasta de 16,5 millones.

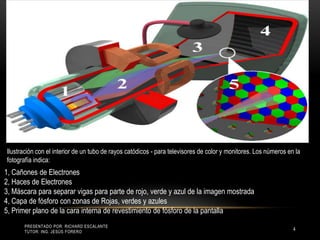

4. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero4Ilustración con el interior de un tubo de rayos catódicos - para televisores de color y monitores. Los números en la fotografía indica:1, Cañones de Electrones2, Haces de Electrones3, Máscara para separar vigas para parte de rojo, verde y azul de la imagen mostrada4, Capa de fósforo con zonas de Rojas, verdes y azules5, Primer plano de la cara interna de revestimiento de fósforo de la pantalla

5. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero5PARTES MONITOR:1. Las tarjetas gráficas, o de vídeo: son los componentes encargados de crear y manejar las imágenes que vemos en nuestro monitor. Con la utilización masiva de imágenes digitales, estas tarjetas han aumentado su importancia, ya que gran parte de la comodidad y de la eficacia que obtengamos en el uso de un ordenador depende de ellas. Hoy en día, todas las tarjetas gráficas tienen aceleración por hardware, es decir, tienen chips que se encargan de procesar la información e interpretarla para hacer los efectos, texturas... que luego vemos en la pantalla. •La tarjeta de video color realiza dos operaciones: Interpreta los datos que le llegan del procesador: Ordenándolos y calculando para poder presentarlos en la pantalla en forma de un rectángulo más o menos grande compuesto de puntos individuales de diferentes colores (pixeles). •Coge la salida de datos digitales resultante de ese proceso: Y la transforma en una señal analógica que pueda entender el monitor. •Estos dos procesos suelen ser realizados por uno o más chips: el microprocesador gráfico (el cerebro de la tarjeta gráfica) y el conversor analógico-digital o RAMDAC.2. Yugo de deflexión: Posee dos bobinas, la horizontal para hacer el barrido horizontal (interna) y dos bobinas verticales (externa), para hacer el barrido vertical. Ellas desvían el haz de luz generado por el TRC tanto vertical como horizontalmente. El conector esta identificado para el horizontal como rojo- azul (gruesos) y para el vertical amarillo-café o verde. El valor típico de las bobinas esta entre 0.9 y 1.6 ohmios dependiendo del yugo.

6. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero63. Flyblack: El Flyback típico o Transformador de Línea consta de dos partes: • Un transformador especial que junto con el transistor y circuitos de salida y deflexión horizontal, eleva el B+ de la fuente de poder (unos 120 V en los TV), a 20 a 30 KV para el TRC, y provee varios voltajes más bajos para otros circuitos. Un rectificador que convierte los pulsos de Alto Voltaje en corriente continua que luego el condensador formado en el TRC, filtra o aplana. El Alto Voltaje puede desarrollarse directamente en un solo bobinado con muchas espiras de alambre, o un bobinado que genera un voltaje más bajo y un multiplicador de voltaje de diodo-condensador. Varios secundarios que alimentan: sintonizador, circuitos de vertical, video y filamentos de TRC. De hecho, en muchos modelos de TV, la única fuente que no deriva del Flyback es para los circuitos de espera, necesarios para mantener memoria del canal y proporcionar el inicio (o arranque) de los circuitos de deflexión horizontal. •Un divisor de voltaje que proporciona el enfoque y screen de la pantalla. En los potenciómetros y circuito divisor se encuentran las principales causas de falta de foco, brillo excesivo, o fluctuación del enfoque y/o brillo. Un corto total también podría producir la falla de otros componentes como el transistor de salida horizontal. El Foco y Screen generalmente están arriba y abajo respectivamente. En algunos TV, el foco y screen son externos al flyback y susceptibles al polvo y problemas particularmente en los días húmedos.4. Ánodo: Un ánodo (la pantalla recubierta de fósforo) que permiten a los electrones viajar desde el Terminal negativo al positivo. El yugo del monitor, una bobina magnética, desvía la emisión de electrones repartiéndolo por la pantalla, para pintar las diversas líneas que forman un cuadro o imagen completa. 5. Bobina des magnetizadora: En lo particular es un alambre magneto reciclado de las bobinas gauss de tv con un bote de aproximadamente 10 o 12" pulgadas le das vueltas hasta que quede grueso como tu dedo medio luego le pones una extensión de dos metros con un botón de timbre o similar.

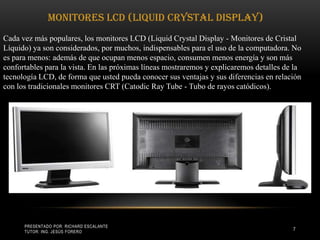

7. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero7Monitores LCD (Liquid Crystal Display) Cada vez más populares, los monitores LCD (Liquid Crystal Display - Monitores de Cristal Líquido) ya son considerados, por muchos, indispensables para el uso de la computadora. No es para menos: además de que ocupan menos espacio, consumen menos energía y son más confortables para la vista. En las próximas líneas mostraremos y explicaremos detalles de la tecnología LCD, de forma que usted pueda conocer sus ventajas y sus diferencias en relación con los tradicionales monitores CRT (Catodic Ray Tube - Tubo de rayos catódicos).

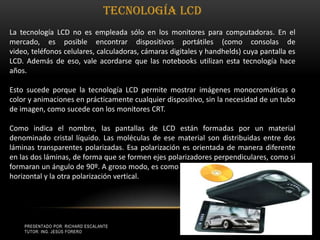

8. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero8Tecnología LCD La tecnología LCD no es empleada sólo en los monitores para computadoras. En el mercado, es posible encontrar dispositivos portátiles (como consolas de video, teléfonos celulares, calculadoras, cámaras digitales y handhelds) cuya pantalla es LCD. Además de eso, vale acordarse que las notebooks utilizan esta tecnología hace años. Esto sucede porque la tecnología LCD permite mostrar imágenes monocromáticas o color y animaciones en prácticamente cualquier dispositivo, sin la necesidad de un tubo de imagen, como sucede con los monitores CRT. Como indica el nombre, las pantallas de LCD están formadas por un material denominado cristal líquido. Las moléculas de ese material son distribuidas entre dos láminas transparentes polarizadas. Esa polarización es orientada de manera diferente en las dos láminas, de forma que se formen ejes polarizadores perpendiculares, como si formaran un ángulo de 90º. A groso modo, es como si una lámina recibiera polarización horizontal y la otra polarización vertical.

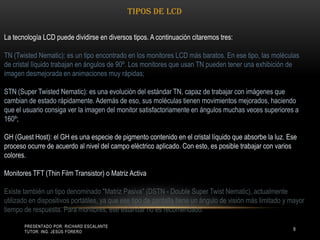

9. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero9Tipos de LCDLa tecnología LCD puede dividirse en diversos tipos. A continuación citaremos tres: TN (Twisted Nematic): es un tipo encontrado en los monitores LCD más baratos. En ese tipo, las moléculas de cristal líquido trabajan en ángulos de 90º. Los monitores que usan TN pueden tener una exhibición de imagen desmejorada en animaciones muy rápidas; STN (Super Twisted Nematic): es una evolución del estándar TN, capaz de trabajar con imágenes que cambian de estado rápidamente. Además de eso, sus moléculas tienen movimientos mejorados, haciendo que el usuario consiga ver la imagen del monitor satisfactoriamente en ángulos muchas veces superiores a 160º; GH (Guest Host): el GH es una especie de pigmento contenido en el cristal líquido que absorbe la luz. Ese proceso ocurre de acuerdo al nivel del campo eléctrico aplicado. Con esto, es posible trabajar con varios colores. Monitores TFT (Thin Film Transistor) o Matriz Activa Existe también un tipo denominado "Matriz Pasiva" (DSTN - Double Super Twist Nematic), actualmente utilizado en dispositivos portátiles, ya que ese tipo de pantalla tiene un ángulo de visión más limitado y mayor tiempo de respuesta. Para monitores, ese estándar no es recomendado.

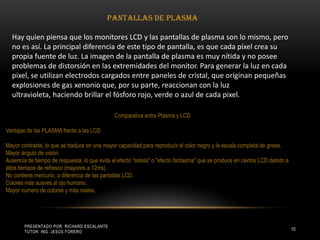

10. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero10Pantallas de plasma Hay quien piensa que los monitores LCD y las pantallas de plasma son lo mismo, pero no es así. La principal diferencia de este tipo de pantalla, es que cada píxel crea su propia fuente de luz. La imagen de la pantalla de plasma es muy nítida y no posee problemas de distorsión en las extremidades del monitor. Para generar la luz en cada pixel, se utilizan electrodos cargados entre paneles de cristal, que originan pequeñas explosiones de gas xenonio que, por su parte, reaccionan con la luz ultravioleta, haciendo brillar el fósforo rojo, verde o azul de cada pixel. Comparativa entre Plasma y LCDVentajas de las PLASMA frente a las LCDMayor contraste, lo que se traduce en una mayor capacidad para reproducir el color negro y la escala completa de grises.Mayor ángulo de visiónAusencia de tiempo de respuesta, lo que evita el efecto "estela" o "efecto fantasma" que se produce en ciertos LCD debido a altos tiempos de refresco (mayores a 12ms).No contiene mercurio, a diferencia de las pantallas LCD.Colores más suaves al ojo humano.Mayor numero de colores y más reales.

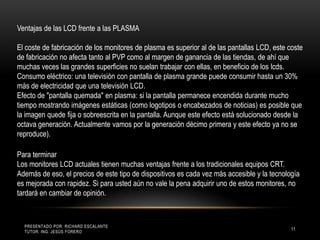

11. Presentado por: Richard Escalante Tutor: Ing. Jesús Forero11Ventajas de las LCD frente a las PLASMA El coste de fabricación de los monitores de plasma es superior al de las pantallas LCD, este coste de fabricación no afecta tanto al PVP como al margen de ganancia de las tiendas, de ahí que muchas veces las grandes superficies no suelan trabajar con ellas, en beneficio de los lcds.Consumo eléctrico: una televisión con pantalla de plasma grande puede consumir hasta un 30% más de electricidad que una televisión LCD.Efecto de "pantalla quemada" en plasma: si la pantalla permanece encendida durante mucho tiempo mostrando imágenes estáticas (como logotipos o encabezados de noticias) es posible que la imagen quede fija o sobreescrita en la pantalla. Aunque este efecto está solucionado desde la octava generación. Actualmente vamos por la generación décimo primera y este efecto ya no se reproduce). Para terminar Los monitores LCD actuales tienen muchas ventajas frente a los tradicionales equipos CRT. Además de eso, el precios de este tipo de dispositivos es cada vez más accesible y la tecnología es mejorada con rapidez. Si para usted aún no vale la pena adquirir uno de estos monitores, no tardará en cambiar de opinión.
