1. UNIDAD EDUCATIVA FISCOMISIONAL
“DON BOSCO”
Integrantes: José Toaza
William Vasco
Tema: Tipos de monitores

2. ¿QUE ES UN MONITOR?
• Un monitor es el principal periférico de
salida de una imagen de un computador.
Estos se conectan a través de una tarjeta
gráfica conocida con el nombre de tarjeta
de vídeo.
• Las imágenes que observamos o vemos
en el monitor esta conformada por una
matriz de puntos luz a estos puntos de
luz se los denomina pixeles.
• El monitor de una computadora es
un visualizador que muestra al usuario
los resultados del procesamiento de
una computadora mediante una interfaz.

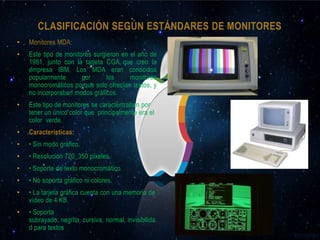

3. CLASIFICACIÓN SEGÚN ESTÁNDARES DE MONITORES
• Monitores MDA:
• Este tipo de monitores surgieron en el año de
1981, junto con la tarjeta CGA que creo la
empresa IBM. Los MDA eran conocidos
popularmente por los monitores
monocromáticos porque solo ofrecían textos, y
no incorporaban modos gráficos.
• Este tipo de monitores se caracterizaban por
tener un único color que principalmente era el
color verde.
• Características:
• • Sin modo gráfico.
• • Resolución 720_350 píxeles.
• • Soporte de texto monocromático.
• • No soporta gráfico ni colores.
• • La tarjeta gráfica cuenta con una memoria de
vídeo de 4 KB.
• • Soporta
subrayado, negrita, cursiva, normal, invisibilida
d para textos

4. CLASIFICACIÓN SEGÚN ESTÁNDARES DE MONITORES
• Monitor CGA:
• Los monitores CGA por sus siglas
significa adaptador de gráficos en
color, este tipo de monitor se dio a
conocer en el año 1981 y en este año
también permitida su comercialización
• Características:
• • Resoluciones
160_200, 320×200, 640×200 píxeles.
• • Soporte de gráfico a color.
• • Diseñado principalmente para juegos de
computadoras.
• • La tarjeta gráfica contenía 16 KB de
memoria de vídeo.

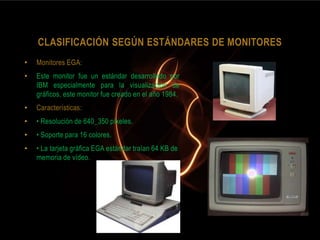

5. CLASIFICACIÓN SEGÚN ESTÁNDARES DE MONITORES
• Monitores EGA:
• Este monitor fue un estándar desarrollado por
IBM especialmente para la visualización de
gráficos, este monitor fue creado en el año 1984.
• Características:
• • Resolución de 640_350 píxeles.
• • Soporte para 16 colores.
• • La tarjeta gráfica EGA estándar traían 64 KB de
memoria de vídeo.

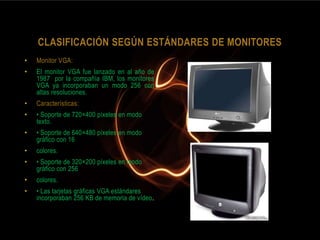

6. CLASIFICACIÓN SEGÚN ESTÁNDARES DE MONITORES
• Monitor VGA:
• El monitor VGA fue lanzado en al año de
1987 por la compañía IBM, los monitores
VGA ya incorporaban un modo 256 con
altas resoluciones.
• Características:
• • Soporte de 720×400 píxeles en modo
texto.
• • Soporte de 640×480 píxeles en modo
gráfico con 16
• colores.
• • Soporte de 320×200 píxeles en modo
gráfico con 256
• colores.
• • Las tarjetas gráficas VGA estándares
incorporaban 256 KB de memoria de vídeo.

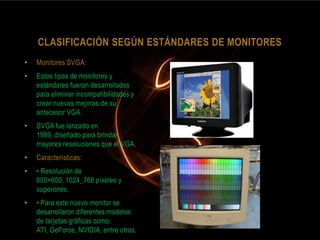

7. CLASIFICACIÓN SEGÚN ESTÁNDARES DE MONITORES
• Monitores SVGA:
• Estos tipos de monitores y
estándares fueron desarrollados
para eliminar incompatibilidades y
crear nuevas mejoras de su
antecesor VGA.
• SVGA fue lanzado en
1989, diseñado para brindar
mayores resoluciones que el VGA.
• Características:
• • Resolución de
800×600, 1024_768 píxeles y
superiores.
• • Para este nuevo monitor se
desarrollaron diferentes modelos
de tarjetas gráficas como:
ATI, GeForce, NVIDIA, entre otros.

8. CLASIFICACIÓN SEGÚN TECNOLOGÍA DE MONITORES
• Monitor CRT:
• Los monitores CRT están basados en un
tubo de rayos catódicos, los monitores CRT
son los más conocidos, fue desarrollado en
1987 por Karl Ferdinand Braun. Es utilizado
principalmente en
televisores, ordenadores, entre otros.
• Funcionamiento:
• El monitor dibuja una imagen que se va
barriendo con una señal eléctrica horizontal a
lo largo de la pantalla, realizando una línea
por vez.
• Ventajas y desventajas:
• • Excelente calidad de imagen
(definición, contraste, luminosidad).
• Generación de radiaciones eléctricas y
magnéticas.

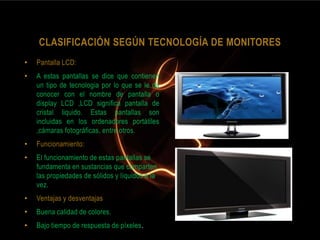

9. CLASIFICACIÓN SEGÚN TECNOLOGÍA DE MONITORES
• Pantalla LCD:
• A estas pantallas se dice que contienen
un tipo de tecnologia por lo que se le da
conocer con el nombre de pantalla o
display LCD ,LCD significa pantalla de
cristal liquido. Estas pantallas son
incluidas en los ordenadores portátiles
,cámaras fotográficas, entre otros.
• Funcionamiento:
• El funcionamiento de estas pantallas se
fundamenta en sustancias que comparten
las propiedades de sólidos y líquidos a la
vez.
• Ventajas y desventajas
• Buena calidad de colores.
• Bajo tiempo de respuesta de píxeles.

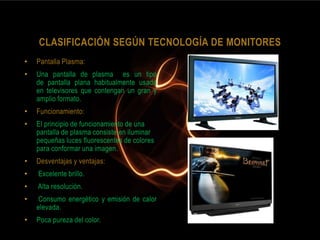

10. CLASIFICACIÓN SEGÚN TECNOLOGÍA DE MONITORES
• Pantalla Plasma:
• Una pantalla de plasma es un tipo
de pantalla plana habitualmente usada
en televisores que contengan un gran y
amplio formato.
• Funcionamiento:
• El principio de funcionamiento de una
pantalla de plasma consiste en iluminar
pequeñas luces fluorescentes de colores
para conformar una imagen.
• Desventajas y ventajas:
• Excelente brillo.
• Alta resolución.
• Consumo energético y emisión de calor
elevada.
• Poca pureza del color.

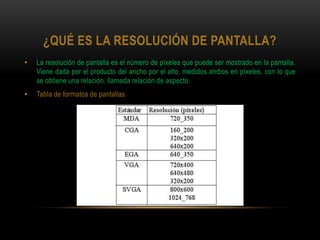

11. ¿QUÉ ES LA RESOLUCIÓN DE PANTALLA?
• La resolución de pantalla es el número de píxeles que puede ser mostrado en la pantalla.
Viene dada por el producto del ancho por el alto, medidos ambos en píxeles, con lo que
se obtiene una relación, llamada relación de aspecto.
• Tabla de formatos de pantallas

12. MONITORES CRT
• Un monitor CRT esta basado en un elemento CRT (Tubo de rayos catódicos), los
actuales monitores, son controlados por un microprocesador para almacenar muy
diferentes formatos, así como corregir las eventuales distorsiones, y con capacidad de
presentar hasta 1600x1200 puntos en pantalla.
• Monitores de color:
• Las pantallas de los monitores de color están formadas internamente por tres capas de
material de fósforo, una por cada color básico (rojo, verde y azul).
• Monitores monocromáticos:
• Un monitor monocromático es un tipo especial de monitores que sólo permiten
un único color, además del negro, generalmente blanco y negro. También existen otras
tonalidades, como ámbar y negro, aunque técnicamente el negro es "apagado" y el blanco
“encendido”.

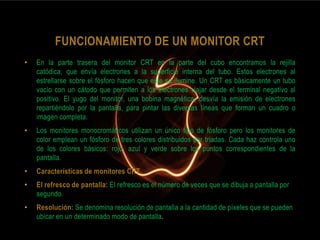

13. FUNCIONAMIENTO DE UN MONITOR CRT
• En la parte trasera del monitor CRT en la parte del cubo encontramos la rejilla
catódica, que envía electrones a la superficie interna del tubo. Estos electrones al
estrellarse sobre el fósforo hacen que este se ilumine. Un CRT es básicamente un tubo
vacío con un cátodo que permiten a los electrones viajar desde el terminal negativo al
positivo. El yugo del monitor, una bobina magnética, desvía la emisión de electrones
repartiéndolo por la pantalla, para pintar las diversas líneas que forman un cuadro o
imagen completa.
• Los monitores monocromáticos utilizan un único tipo de fósforo pero los monitores de
color emplean un fósforo de tres colores distribuidos por triadas. Cada haz controla uno
de los colores básicos: rojo, azul y verde sobre los puntos correspondientes de la
pantalla.
• Características de monitores CRT
• El refresco de pantalla: El refresco es el número de veces que se dibuja a pantalla por
segundo.
• Resolución: Se denomina resolución de pantalla a la cantidad de píxeles que se pueden
ubicar en un determinado modo de pantalla.

14. TIPOS DE MONITORES POR RESOLUCIÓN:
• TTL: Solo se ve texto, generalmente son verdes o ámbar.
• CGA: Son de 4 colores máximo o ámbar o verde, son los primeros gráficos con una
resolución de 200x400 hasta 400x600.
• EGA: Monitores a colores 16 máximo o tonos de gris, con resoluciones de
400x600, 600x800.
• VGA: Monitores a colores de 32 bits de color verdadero o en tono de gris, soporta
600x800, 800x1200.
• SVGA: Conocido como súper VGA q incrementa la resolución y la cantidad de colores de
32 a 64 bits de color verdadero, 600x400 a 1600x1800.
• UVGA: No varia mucho del súper VGA, solo incrementa la resolución a 1800x1200.
• XGA: Son monitores de alta resolución, especiales para diseño, su capacidad grafica es
muy buena. Además la cantidad de colores es mayor.

15. BANCO DE PREGUNTAS
• 1.-El plasma esta compuestos químicos que son:
• Hidrogeno y oxigeno neón y xenón ninguno
• 2.-Con que colores se logra utilizar toda la gama de colores:
• Rojo, Verde y Azul.
• 3.-El píxel emite una luz ultravioleta V F
• 4.-Escriba el nombre de la parte internan del monitor cuya función es enviar
electrones
• El cátodo

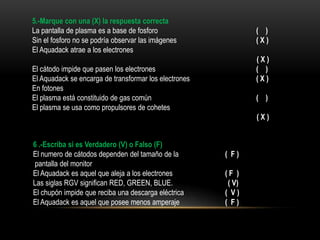

16. 5.-Marque con una (X) la respuesta correcta
La pantalla de plasma es a base de fosforo ( )
Sin el fosforo no se podría observar las imágenes (X)
El Aquadack atrae a los electrones
(X)
El cátodo impide que pasen los electrones ( )
El Aquadack se encarga de transformar los electrones (X)
En fotones
El plasma está constituido de gas común ( )
El plasma se usa como propulsores de cohetes
(X)
6 .-Escriba si es Verdadero (V) o Falso (F)
El numero de cátodos dependen del tamaño de la ( F)
pantalla del monitor
El Aquadack es aquel que aleja a los electrones (F )
Las siglas RGV significan RED, GREEN, BLUE. ( V)
El chupón impide que reciba una descarga eléctrica ( V)
El Aquadack es aquel que posee menos amperaje ( F)

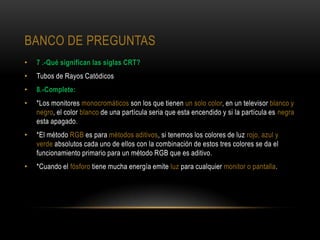

17. BANCO DE PREGUNTAS
• 7 .-Qué significan las siglas CRT?
• Tubos de Rayos Catódicos
• 8.-Complete:
• *Los monitores monocromáticos son los que tienen un solo color, en un televisor blanco y
negro, el color blanco de una partícula seria que esta encendido y si la partícula es negra
esta apagado.
• *El método RGB es para métodos aditivos, si tenemos los colores de luz rojo, azul y
verde absolutos cada uno de ellos con la combinación de estos tres colores se da el
funcionamiento primario para un método RGB que es aditivo.
• *Cuando el fósforo tiene mucha energía emite luz para cualquier monitor o pantalla.

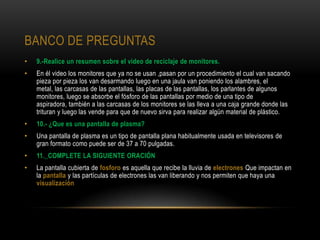

18. BANCO DE PREGUNTAS
• 9.-Realice un resumen sobre el video de reciclaje de monitores.
• En él video los monitores que ya no se usan ,pasan por un procedimiento el cual van sacando
pieza por pieza los van desarmando luego en una jaula van poniendo los alambres, el
metal, las carcasas de las pantallas, las placas de las pantallas, los parlantes de algunos
monitores, luego se absorbe el fósforo de las pantallas por medio de una tipo de
aspiradora, también a las carcasas de los monitores se las lleva a una caja grande donde las
trituran y luego las vende para que de nuevo sirva para realizar algún material de plástico.
• 10.- ¿Que es una pantalla de plasma?
• Una pantalla de plasma es un tipo de pantalla plana habitualmente usada en televisores de
gran formato como puede ser de 37 a 70 pulgadas.
• 11._COMPLETE LA SIGUIENTE ORACIÓN
• La pantalla cubierta de fosforo es aquella que recibe la lluvia de electrones Que impactan en
la pantalla y las partículas de electrones las van liberando y nos permiten que haya una
visualización

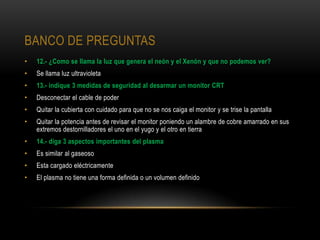

19. BANCO DE PREGUNTAS
• 12.- ¿Como se llama la luz que genera el neón y el Xenón y que no podemos ver?
• Se llama luz ultravioleta
• 13.- indique 3 medidas de seguridad al desarmar un monitor CRT
• Desconectar el cable de poder
• Quitar la cubierta con cuidado para que no se nos caiga el monitor y se trise la pantalla
• Quitar la potencia antes de revisar el monitor poniendo un alambre de cobre amarrado en sus
extremos destornilladores el uno en el yugo y el otro en tierra
• 14.- diga 3 aspectos importantes del plasma
• Es similar al gaseoso
• Esta cargado eléctricamente
• El plasma no tiene una forma definida o un volumen definido

20. BANCO DE PREGUNTAS
• 15.- Ponga si es verdadero o falso
• En las plasmas se necesita dos placas de cristal unidas (v)
• Tiene un diminuto tubo de cristal (v)
• Se necesita varias capas de cristal (F )
• 16: ¿Que método de color utiliza el monitor monocromático?
• Utiliza el método sustractivo es decir que necesita una fuente de luz externa para
proyectar una imagen
17.- ¿Que método de color utiliza el monitor a color?
• Utiliza el método aditivo es decir no necesita de una fuente de luz externa sino que
emiten la luz del color que corresponde
• 18.- ¿Qué significa CRT?
• Tubo de rayos catódicos

21. BANCO DE PREGUNTAS
• 19.- ¿Cómo se introducen los gases en los televisores de plasma?
• A través de un tubo muy pequeño
• 20.- ¿Qué pasa con las piezas de los monitores CRT una vez en el centro de reciclaje?
• Se separan todas las piezas correctamente y se clasifican
• 21.-¿Por qué las pantallas monocromáticas son de un color y las de colores son
diferentes?
• Porque las monocromáticas tienen pixeles de un solo color como blanco y/o negro y las
de color tienen los colores primarios
• 22.-Subrayar la respuesta correcta
• Los televisores LCD son de pantalla plana
• Los monitores CRT son de pantalla plana
• 23 ¿En su opinión cuál televisor es mejor: LCD, plasma o LED?
• LED porque consumen menos energía y tienen una mejor definición

22. BANCO DE PREGUNTAS
• 24.- Una con líneas:
• LED Contiene plasma
• LCD Contiene líquido
• Plasma Contiene diodos
• 25.-¿Porqué no contiene mercurio las pantallas de plasma?
• Porque se elimino el uso de lámparas fluorescentes las cuales utilizaban el mercurio y se
eliminaron para menor contaminación.
• 26.- ¿Para que sirve la tormenta eléctrica?
• Para que las células produzcan la luz ultravioleta y mediante el fosforo que contiene los colores
principales.

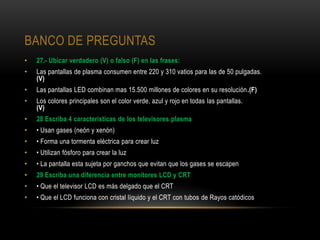

23. BANCO DE PREGUNTAS
• 27.- Ubicar verdadero (V) o falso (F) en las frases:
• Las pantallas de plasma consumen entre 220 y 310 vatios para las de 50 pulgadas.
(V)
• Las pantallas LED combinan mas 15.500 millones de colores en su resolución.(F)
• Los colores principales son el color verde, azul y rojo en todas las pantallas.
(V)
• 28 Escriba 4 características de los televisores plasma
• • Usan gases (neón y xenón)
• • Forma una tormenta eléctrica para crear luz
• • Utilizan fósforo para crear la luz
• • La pantalla esta sujeta por ganchos que evitan que los gases se escapen
• 29 Escriba una diferencia entre monitores LCD y CRT
• • Que el televisor LCD es más delgado que el CRT
• • Que el LCD funciona con cristal líquido y el CRT con tubos de Rayos catódicos

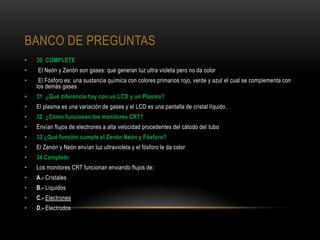

24. BANCO DE PREGUNTAS
• 30 COMPLETE
• El Neón y Zenón son gases: que generan luz ultra violeta pero no da color
• El Fósforo es: una sustancia química con colores primarios rojo, verde y azul el cual se complementa con
los demás gases
• 31 ¿Qué diferencia hay con un LCD y un Plasma?
• El plasma es una variación de gases y el LCD es una pantalla de cristal líquido.
• 32 ¿Cómo funcionan los monitores CRT?
• Envían flujos de electrones a alta velocidad procedentes del cátodo del tubo
• 33 ¿Qué función cumple el Zenón Neón y Fósforo?
• El Zenón y Neón envían luz ultravioleta y el fósforo le da color
• 34 Complete:
• Los monitores CRT funcionan enviando flujos de:
• A.- Cristales
• B.- Líquidos
• C.- Electrones
• D.- Electrodos

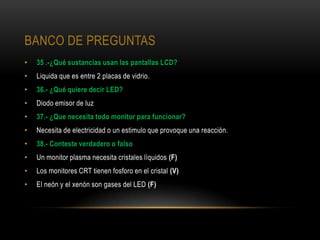

25. BANCO DE PREGUNTAS
• 35 .-¿Qué sustancias usan las pantallas LCD?
• Liquida que es entre 2 placas de vidrio.
• 36.- ¿Qué quiere decir LED?
• Diodo emisor de luz
• 37.- ¿Que necesita todo monitor para funcionar?
• Necesita de electricidad o un estimulo que provoque una reacción.
• 38.- Conteste verdadero o falso
• Un monitor plasma necesita cristales líquidos (F)
• Los monitores CRT tienen fosforo en el cristal (V)
• El neón y el xenón son gases del LED (F)

26. BANCO DE PREGUNTAS
• 39.- Conteste verdadero o falso
• Un monitor plasma necesita cristales líquidos(F)
• Los monitores CRT tienen fosforo en el cristal(V)
• El neón y el xenón son gases del LED (F)
• 40 .- Escriba 2 diferencias de los CRT y los LCD
• El monitor CRT es mucho más grueso q el LCD
• El LCD funciona con cristal líquido y el CRT con tubos de cristal
• 41.- Que precaución se debe tener al abrir un monitor CRT
Verificar que el chupón estece bien puesto y descargar la energía cargada en el monitor

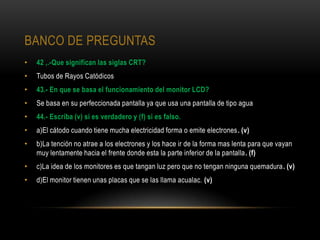

27. BANCO DE PREGUNTAS
• 42 ,.-Que significan las siglas CRT?
• Tubos de Rayos Catódicos
• 43.- En que se basa el funcionamiento del monitor LCD?
• Se basa en su perfeccionada pantalla ya que usa una pantalla de tipo agua
• 44.- Escriba (v) si es verdadero y (f) si es falso.
• a)El cátodo cuando tiene mucha electricidad forma o emite electrones. (v)
• b)La tención no atrae a los electrones y los hace ir de la forma mas lenta para que vayan
muy lentamente hacia el frente donde esta la parte inferior de la pantalla. (f)
• c)La idea de los monitores es que tangan luz pero que no tengan ninguna quemadura. (v)
• d)El monitor tienen unas placas que se las llama acualac. (v)

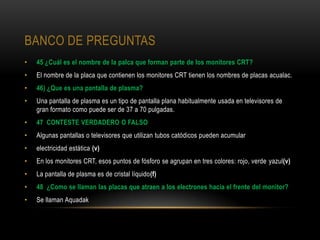

28. BANCO DE PREGUNTAS
• 45 ¿Cuál es el nombre de la palca que forman parte de los monitores CRT?
• El nombre de la placa que contienen los monitores CRT tienen los nombres de placas acualac.
• 46) ¿Que es una pantalla de plasma?
• Una pantalla de plasma es un tipo de pantalla plana habitualmente usada en televisores de
gran formato como puede ser de 37 a 70 pulgadas.
• 47 CONTESTE VERDADERO O FALSO
• Algunas pantallas o televisores que utilizan tubos catódicos pueden acumular
• electricidad estática (v)
• En los monitores CRT, esos puntos de fósforo se agrupan en tres colores: rojo, verde yazul(v)
• La pantalla de plasma es de cristal líquido(f)
• 48 ¿Como se llaman las placas que atraen a los electrones hacia el frente del monitor?
• Se llaman Aquadak

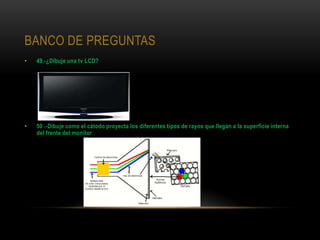

29. BANCO DE PREGUNTAS
• 49.-¿Dibuje una tv LCD?
• 50 .-Dibuje como el cátodo proyecta los diferentes tipos de rayos que llegan a la superficie interna
del frente del monitor

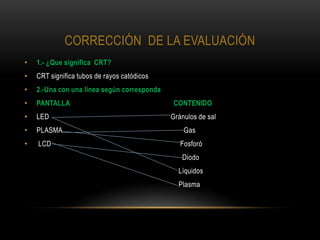

30. CORRECCIÓN DE LA EVALUACIÓN
• 1.- ¿Que significa CRT?
• CRT significa tubos de rayos catódicos
• 2.-Una con una línea según corresponda
• PANTALLA CONTENIDO
• LED Gránulos de sal
• PLASMA Gas
• LCD Fosforó
Diodo
Líquidos
Plasma

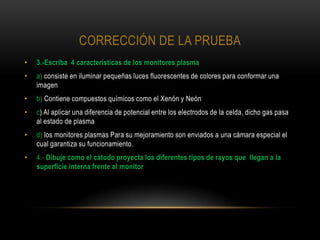

31. CORRECCIÓN DE LA PRUEBA
• 3.-Escriba 4 características de los monitores plasma
• a) consiste en iluminar pequeñas luces fluorescentes de colores para conformar una
imagen
• b) Contiene compuestos químicos como el Xenón y Neón
• c) Al aplicar una diferencia de potencial entre los electrodos de la celda, dicho gas pasa
al estado de plasma
• d) los monitores plasmas Para su mejoramiento son enviados a una cámara especial el
cual garantiza su funcionamiento.
• 4.- Dibuje como el cátodo proyecta los diferentes tipos de rayos que llegan a la
superficie interna frente al monitor

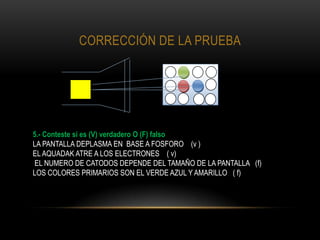

32. CORRECCIÓN DE LA PRUEBA
5.- Conteste si es (V) verdadero O (F) falso
LA PANTALLA DEPLASMA EN BASE A FOSFORO (v )
EL AQUADAK ATRE A LOS ELECTRONES ( v)
EL NUMERO DE CATODOS DEPENDE DEL TAMAÑO DE LA PANTALLA (f)
LOS COLORES PRIMARIOS SON EL VERDE AZUL Y AMARILLO ( f)

33. CORRECCIÓN DE LA PRUEBA
• 6.-Complete el enunciado
• La pantalla está cubierta de fosforo (monitor CRT), es aquella que recibe la lluvia
de electrones , que han sido liberados y que a su vez nos permiten la visualización de
la pantalla o monitor
• 7) Para generar tormenta eléctrica dentro del monitor que se necesita
• Se necesita que las células que estén dentro de las 2 placas de cristal reciba cada una
de ellas el gas llamado plasma para crear la luz ultravioleta la cual el ser humano no la
puede ver.
• 8) Escriba el concepto de monitor
• Un monitor es el principal periférico de salida de una imagen de un computador.

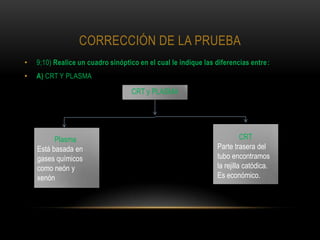

34. CORRECCIÓN DE LA PRUEBA
• 9;10) Realice un cuadro sinóptico en el cual le indique las diferencias entre:
• A) CRT Y PLASMA
CRT y PLASMA
Plasma CRT
Está basada en Parte trasera del
gases químicos tubo encontramos
como neón y la rejilla catódica.
xenón Es económico.

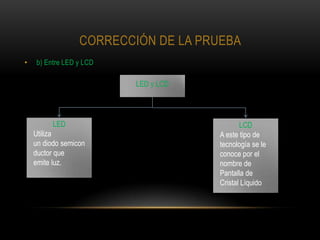

35. CORRECCIÓN DE LA PRUEBA
• b) Entre LED y LCD
LED y LCD
LED LCD
Utiliza A este tipo de
un diodo semicon tecnología se le
ductor que conoce por el
emite luz. nombre de
Pantalla de
Cristal Líquido
