Este documento describe los componentes principales de las redes eléctricas de distribución. Explica que la red de distribución transporta energía desde las subestaciones a los usuarios finales utilizando dos etapas: la red de reparto de media tensión y la red de distribución de baja tensión. También describe los equipos clave utilizados como transformadores, conductores eléctricos, reconectadores, interruptores y seccionadores de media tensión.

1. Montaje y equipos de redes eléctricas
Nombre: Giovany Rivera González
Código: 201422815
Tutor: Luis Fernando Uribe Villamil
Tecnología en electricidad
Universidad pedagógica y tecnológica de Colombia

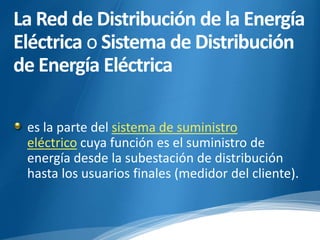

2. La Red de Distribución de la Energía
Eléctrica o Sistema de Distribución
de Energía Eléctrica
es la parte del sistema de suministro
eléctrico cuya función es el suministro de
energía desde la subestación de distribución
hasta los usuarios finales (medidor del cliente).

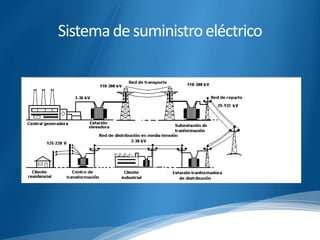

3. Sistema de suministro eléctrico

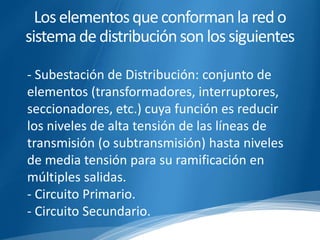

4. Los elementos que conforman la red o
sistema de distribución son los siguientes
- Subestación de Distribución: conjunto de
elementos (transformadores, interruptores,
seccionadores, etc.) cuya función es reducir
los niveles de alta tensión de las líneas de
transmisión (o subtransmisión) hasta niveles
de media tensión para su ramificación en
múltiples salidas.
- Circuito Primario.
- Circuito Secundario.

5. Subestación

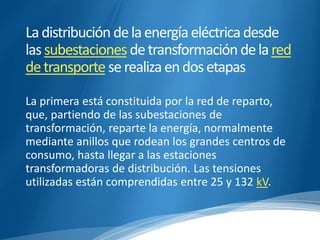

6. La distribución de la energía eléctrica desde
las subestaciones de transformación de la red
de transporte se realiza en dos etapas
La primera está constituida por la red de reparto,
que, partiendo de las subestaciones de
transformación, reparte la energía, normalmente
mediante anillos que rodean los grandes centros de
consumo, hasta llegar a las estaciones
transformadoras de distribución. Las tensiones
utilizadas están comprendidas entre 25 y 132 kV.

7. Redes de trasmisión

8. La segunda etapa la constituye la red de distribución
propiamente dicha, con tensiones de funcionamiento
de 3 a 30 kV y con una característica muy radial. Esta
red cubre la superficie de los grandes centros de
consumo (población, gran industria, etc.), uniendo las
estaciones transformadoras de distribución con los
centros de transformación,

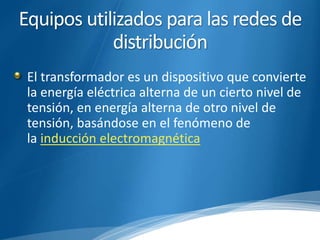

9. Equipos utilizados para las redes de
distribución
El transformador es un dispositivo que convierte
la energía eléctrica alterna de un cierto nivel de
tensión, en energía alterna de otro nivel de
tensión, basándose en el fenómeno de
la inducción electromagnética

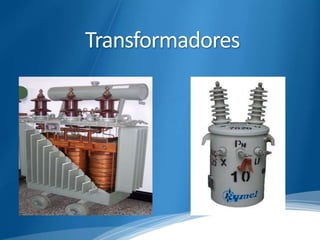

10. Transformadores

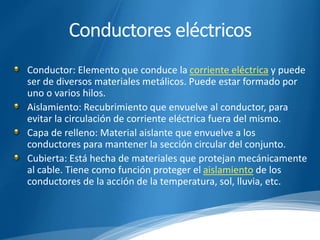

11. Conductores eléctricos
Conductor: Elemento que conduce la corriente eléctrica y puede
ser de diversos materiales metálicos. Puede estar formado por
uno o varios hilos.
Aislamiento: Recubrimiento que envuelve al conductor, para
evitar la circulación de corriente eléctrica fuera del mismo.
Capa de relleno: Material aislante que envuelve a los
conductores para mantener la sección circular del conjunto.
Cubierta: Está hecha de materiales que protejan mecánicamente
al cable. Tiene como función proteger el aislamiento de los
conductores de la acción de la temperatura, sol, lluvia, etc.

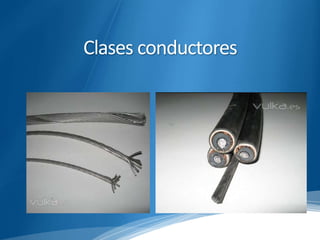

12. Clases conductores

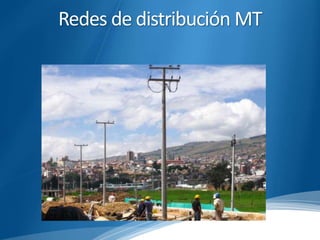

13. Redes de distribución MT

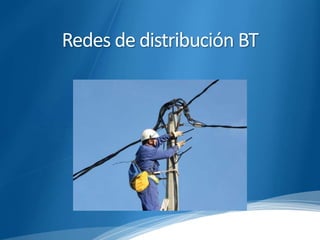

14. Redes de distribución BT

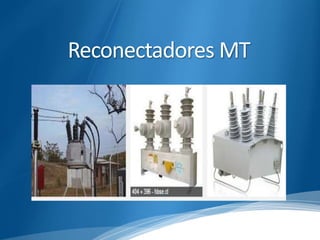

15. Reconectadores MT

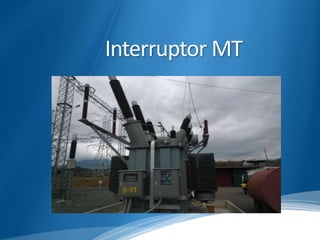

16. Interruptor MT

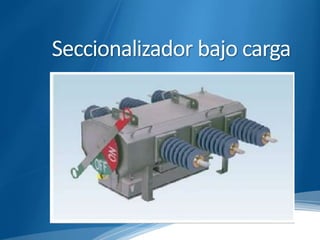

17. Seccionalizador bajo carga

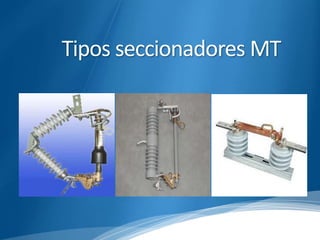

18. Tipos seccionadores MT
