Este documento describe la motherboard MS7253, incluyendo sus partes y componentes principales como los conectores de alimentación ATX de 24 pines y CPU de 4 pines, los conectores IDE y SATA para discos duros, y los conectores para ventiladores y el panel frontal. También muestra una foto y diagrama de la placa base y explica qué tipo de procesadores y memoria soporta.

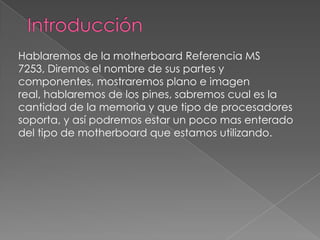

2. Hablaremos de la motherboard Referencia MS
7253, Diremos el nombre de sus partes y
componentes, mostraremos plano e imagen
real, hablaremos de los pines, sabremos cual es la

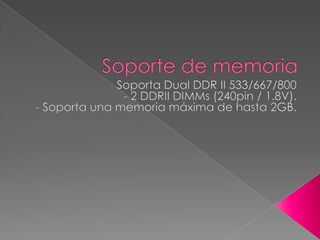

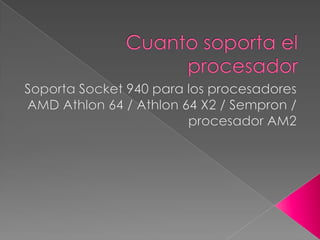

cantidad de la memoria y que tipo de procesadores
soporta, y así podremos estar un poco mas enterado
del tipo de motherboard que estamos utilizando.

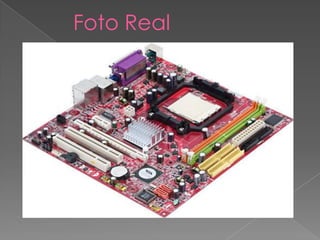

3. Foto Real

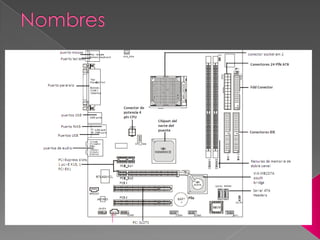

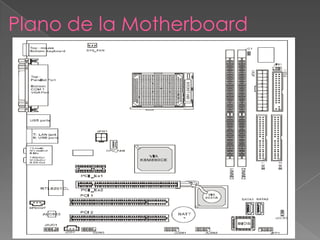

4. Plano de la Motherboard

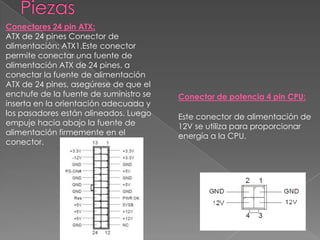

6. Conectores 24 pin ATX:
ATX de 24 pines Conector de
alimentación: ATX1.Este conector
permite conectar una fuente de
alimentación ATX de 24 pines. a
conectar la fuente de alimentación
ATX de 24 pines, asegúrese de que el
enchufe de la fuente de suministro se
inserta en la orientación adecuada y
los pasadores están alineados. Luego
empuje hacia abajo la fuente de
alimentación firmemente en el
conector.
Conector de potencia 4 pin CPU:
Este conector de alimentación de
12V se utiliza para proporcionar
energía a la CPU.

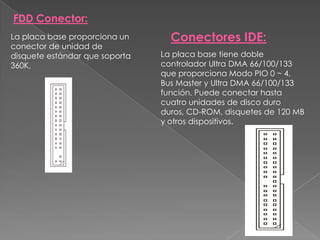

7. FDD Conector:
La placa base proporciona un
conector de unidad de
disquete estándar que soporta
360K,
Conectores IDE:
La placa base tiene doble
controlador Ultra DMA 66/100/133
que proporciona Modo PIO 0 ~ 4,
Bus Master y Ultra DMA 66/100/133
función. Puede conectar hasta
cuatro unidades de disco duro
duros, CD-ROM, disquetes de 120 MB
y otros dispositivos.

8. La placa base proporciona dos
puertos de interfaz Serial ATA de alta
velocidad. Estos puertos soportan
Serial ATA velocidades de datos de
150 MB / s, y son totalmente
compatibles con la especificación
Serial ATA 1.0.
Cada conector ATA serie puede
conectarse a 1 dispositivo de disco
duro.
CD-In Conector: JCD1
The connector is for CD-ROM
audio connector.
Conector de salida SPDIF:
SPDOUT (opcional):
Conector de salida SPDIF:
SPDOUT (opcional)
Este conector se utiliza para
conectar SPDIF (Sony Philips
Digital y
Interconnect Format) de
interfaz para la transmisión de
audio digital.

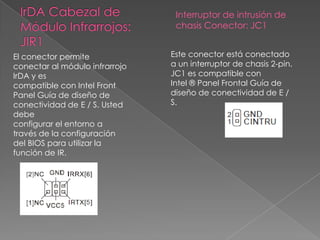

9. El conector permite
conectar al módulo infrarrojo
IrDA y es
compatible con Intel Front
Panel Guía de diseño de
conectividad de E / S. Usted
debe
configurar el entorno a
través de la configuración
del BIOS para utilizar la
función de IR.
Interruptor de intrusión de
chasis Conector: JC1
Este conector está conectado
a un interruptor de chasis 2-pin.
JC1 es compatible con
Intel ® Panel Frontal Guía de
diseño de conectividad de E /
S.

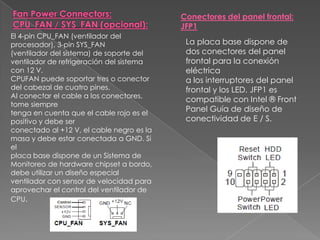

10. El 4-pin CPU_FAN (ventilador del
procesador), 3-pin SYS_FAN
(ventilador del sistema) de soporte del
ventilador de refrigeración del sistema
con 12 V.
CPUFAN puede soportar tres o conector
del cabezal de cuatro pines.
Al conectar el cable a los conectores,
tome siempre
tenga en cuenta que el cable rojo es el
positivo y debe ser
conectado al +12 V, el cable negro es la
masa y debe estar conectada a GND. Si
el
placa base dispone de un Sistema de
Monitoreo de hardware chipset a bordo,
debe utilizar un diseño especial
ventilador con sensor de velocidad para
aprovechar el control del ventilador de
CPU.
Conectores del panel frontal:
JFP1
La placa base dispone de
dos conectores del panel
frontal para la conexión
eléctrica
a los interruptores del panel
frontal y los LED. JFP1 es
compatible con Intel ® Front
Panel Guía de diseño de
conectividad de E / S.
