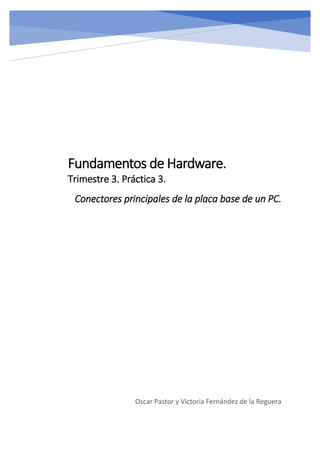

1. Fundamentos de Hardware.
Trimestre 3. Práctica 3.
Conectores principales de la placa base de un PC.
Oscar Pastor y Victoria Fernández de la Reguera

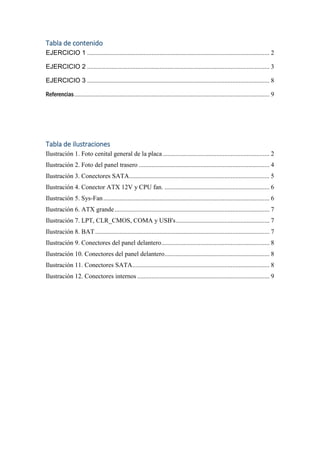

2. Tabla de contenido
EJERCICIO 1 ................................................................................................................. 2
EJERCICIO 2 ................................................................................................................. 3
EJERCICIO 3 ................................................................................................................. 8
Referencias......................................................................................................................... 9
Tabla de ilustraciones
Ilustración 1. Foto cenital general de la placa .................................................................. 2
Ilustración 2. Foto del panel trasero ................................................................................. 4
Ilustración 3. Conectores SATA....................................................................................... 5
Ilustración 4. Conector ATX 12V y CPU fan. ................................................................. 6
Ilustración 5. Sys-Fan....................................................................................................... 6
Ilustración 6. ATX grande................................................................................................ 7
Ilustración 7. LPT, CLR_CMOS, COMA y USB's.......................................................... 7
Ilustración 8. BAT............................................................................................................ 7
Ilustración 9. Conectores del panel delantero................................................................... 8
Ilustración 10. Conectores del panel delantero................................................................. 8
Ilustración 11. Conectores SATA..................................................................................... 8
Ilustración 12. Conectores internos .................................................................................. 9

3. Con el ordenador de prácticas responde a las siguientes preguntas relacionadas
con la placa base de un ordenador:
EJERCICIO 1
1. Localiza la placa base dentro del PC que tienes asignado para prácticas.

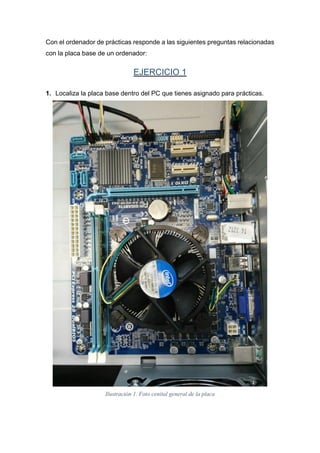

Ilustración 1. Foto cenital general de la placa

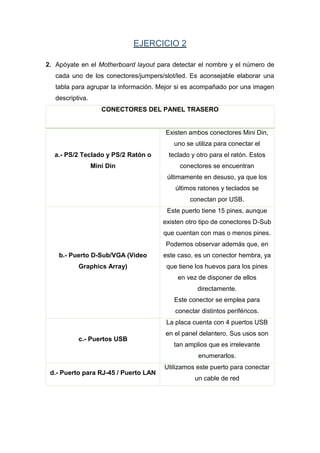

4. EJERCICIO 2
2. Apóyate en el Motherboard layout para detectar el nombre y el número de
cada uno de los conectores/jumpers/slot/led. Es aconsejable elaborar una
tabla para agrupar la información. Mejor si es acompañado por una imagen
descriptiva.
CONECTORES DEL PANEL TRASERO
a.- PS/2 Teclado y PS/2 Ratón o
Mini Din
Existen ambos conectores Mini Din,
uno se utiliza para conectar el
teclado y otro para el ratón. Estos
conectores se encuentran
últimamente en desuso, ya que los
últimos ratones y teclados se
conectan por USB.
b.- Puerto D-Sub/VGA (Video
Graphics Array)
Este puerto tiene 15 pines, aunque
existen otro tipo de conectores D-Sub
que cuentan con mas o menos pines.
Podemos observar además que, en
este caso, es un conector hembra, ya
que tiene los huevos para los pines
en vez de disponer de ellos
directamente.
Este conector se emplea para
conectar distintos periféricos.
c.- Puertos USB
La placa cuenta con 4 puertos USB
en el panel delantero. Sus usos son
tan amplios que es irrelevante
enumerarlos.
d.- Puerto para RJ-45 / Puerto LAN
Utilizamos este puerto para conectar
un cable de red

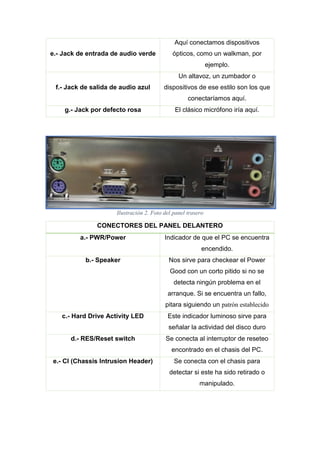

5. e.- Jack de entrada de audio verde
Aquí conectamos dispositivos
ópticos, como un walkman, por
ejemplo.
f.- Jack de salida de audio azul
Un altavoz, un zumbador o
dispositivos de ese estilo son los que
conectaríamos aquí.
g.- Jack por defecto rosa El clásico micrófono iría aquí.
Ilustración 2. Foto del panel trasero
CONECTORES DEL PANEL DELANTERO
a.- PWR/Power Indicador de que el PC se encuentra
encendido.
b.- Speaker Nos sirve para checkear el Power
Good con un corto pitido si no se
detecta ningún problema en el
arranque. Si se encuentra un fallo,
pitara siguiendo un patrón establecido
c.- Hard Drive Activity LED Este indicador luminoso sirve para
señalar la actividad del disco duro
d.- RES/Reset switch Se conecta al interruptor de reseteo
encontrado en el chasis del PC.
e.- CI (Chassis Intrusion Header) Se conecta con el chasis para
detectar si este ha sido retirado o
manipulado.

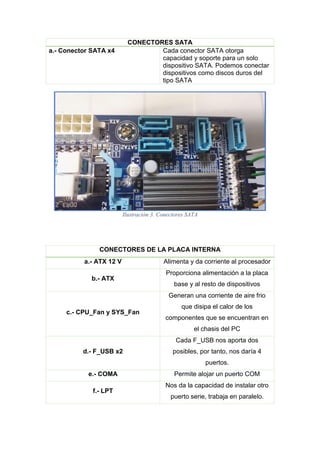

6. CONECTORES SATA
a.- Conector SATA x4 Cada conector SATA otorga
capacidad y soporte para un solo
dispositivo SATA. Podemos conectar
dispositivos como discos duros del
tipo SATA
Ilustración 3. Conectores SATA
CONECTORES DE LA PLACA INTERNA
a.- ATX 12 V Alimenta y da corriente al procesador
b.- ATX
Proporciona alimentación a la placa
base y al resto de dispositivos
c.- CPU_Fan y SYS_Fan
Generan una corriente de aire frio
que disipa el calor de los
componentes que se encuentran en
el chasis del PC
d.- F_USB x2
Cada F_USB nos aporta dos
posibles, por tanto, nos daría 4
puertos.
e.- COMA Permite alojar un puerto COM
f.- LPT
Nos da la capacidad de instalar otro
puerto serie, trabaja en paralelo.

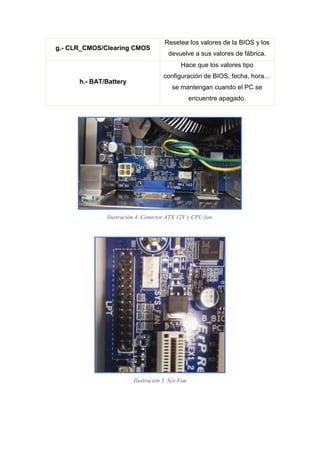

7. g.- CLR_CMOS/Clearing CMOS
Resetea los valores de la BIOS y los
devuelve a sus valores de fábrica.
h.- BAT/Battery
Hace que los valores tipo
configuración de BIOS, fecha, hora…
se mantengan cuando el PC se
encuentre apagado.
Ilustración 4. Conector ATX 12V y CPU fan.
Ilustración 5. Sys-Fan

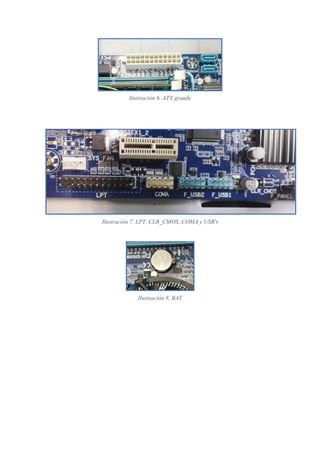

8. Ilustración 6. ATX grande
Ilustración 7. LPT, CLR_CMOS, COMA y USB's
Ilustración 8. BAT

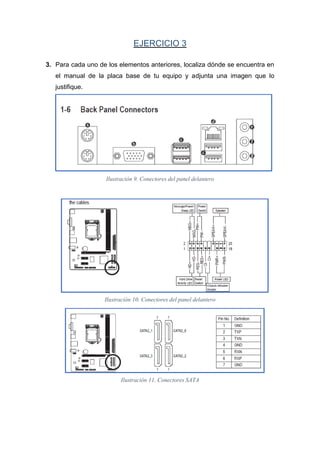

9. EJERCICIO 3
3. Para cada uno de los elementos anteriores, localiza dónde se encuentra en
el manual de la placa base de tu equipo y adjunta una imagen que lo
justifique.
Ilustración 9. Conectores del panel delantero
Ilustración 10. Conectores del panel delantero
Ilustración 11. Conectores SATA

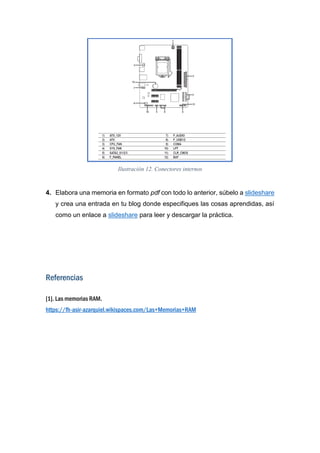

10. Ilustración 12. Conectores internos
4. Elabora una memoria en formato pdf con todo lo anterior, súbelo a slideshare
y crea una entrada en tu blog donde especifiques las cosas aprendidas, así
como un enlace a slideshare para leer y descargar la práctica.
