Este documento describe los conceptos básicos del movimiento de tierras, incluyendo los tipos de procedimientos, equipos utilizados y operaciones involucradas. Explica que el movimiento de tierras implica modificar la forma de la tierra natural para obras públicas u otros fines mediante excavación, carga, transporte, descarga y compactación. Detalla los diferentes métodos de movimiento de tierras a cielo abierto, subterráneos y bajo el agua, así como los equipos utilizados como excavadoras, cargadoras y dragas. Finalmente, explica

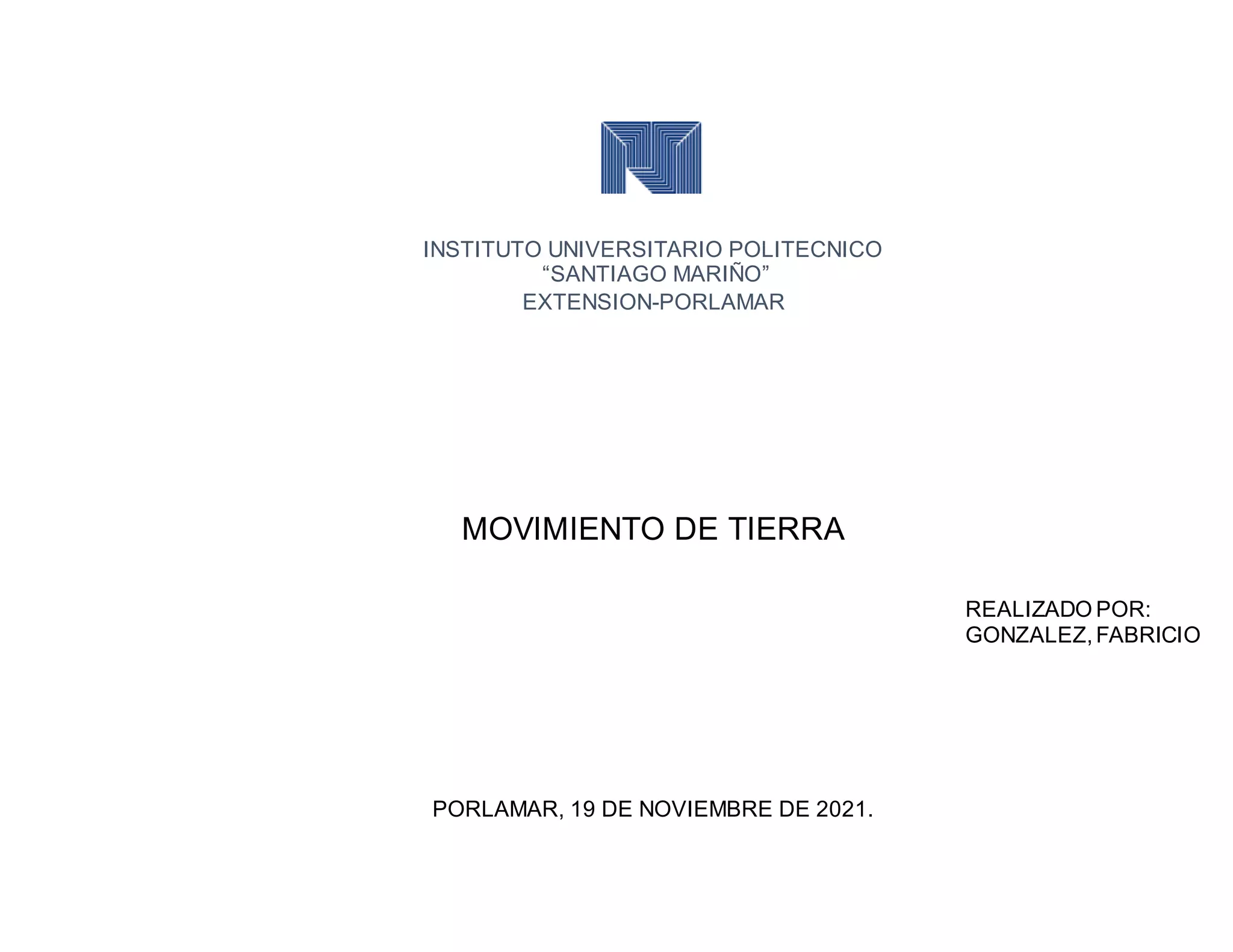

1. INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION-PORLAMAR
MOVIMIENTO DE TIERRA
PORLAMAR, 19 DE NOVIEMBRE DE 2021.
REALIZADO POR:
GONZALEZ,FABRICIO

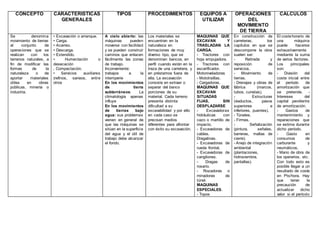

2. CONCEPTO CARACTERISTICAS
GENERALES
TIPOS PROCEDIMIENTOS EQUIPOS A
UTILIZAR
OPERACIONES
DEL
MOVIMIENTO
DE TIERRA
CALCULOS
Se denomina
movimiento de tierras
al conjunto de
operaciones que se
realizan con los
terrenos naturales, a
fin de modificar las
formas de la
naturaleza o de
aportar materiales
útiles en obras
públicas, minería o
industria.
• Excavación o arranque.
• Carga.
• Acarreo.
• Descarga.
• Extendido.
• Humectación o
desecación
. Compactación.
• Servicios auxiliares
(refinos, saneos, entre
otros
A cielo abierto: las
máquinas pueden
moverse con facilidad
y se pueden construir
caminos que enlacen
fácilmente las zonas
de trabajo.
Inconveniente:
trabajos a la
intemperie
En los movimientos
de tierra
subterráneos: La
climatología apenas
influye
En los movimientos
de tierras bajo
agua: sus problemas
vienen en general de
que las máquinas se
sitúan en la superficie
del agua y el útil de
trabajo debe alcanzar
el fondo.
Los materiales se
encuentran en la
naturaleza en
formaciones de muy
diverso tipo, que se
denominan bancos, en
perfil cuando están en la
traza de una carretera, y
en préstamos fuera de
ella. La excavación
consiste en extraer o
separar del banco
porciones de su
material. Cada terreno
presenta distinta
dificultad a su
excavabilidad y por ello
en cada caso se
precisan medios
diferentes para afrontar
con éxito su excavación.
MAQUINAS QUE
EXCAVAN Y
TRASLADAN LA
CARGA.
- Tractores con
hoja empujadora.
- Tractores con
escarificador.
Motoniveladoras
- Mototraíllas.
- Cargadoras.
MAQUINAS QUE
EXCAVAN
SITUADAS
FIJAS, SIN
DESPLAZARSE
- Excavadoras
hidráulicas con
cazo o martillo de
impacto.
- Excavadoras de
cables.
Dragalinas.
- Excavadoras de
rueda frontal.
- Excavadoras de
cangilones.
- Dragas de
rosario.
- Rozadoras o
minadoras de
túnel.
MAQUINAS
ESPECIALES.
- Topos
En construcción de
carreteras, los
capítulos en que se
descompone la obra
suelen ser:
- Retirada y
reposición de
servicios.
- Movimiento de
tierras.
- Drenajes y obras de
fábrica (marcos,
tubos, cunetas).
- Estructuras
(viaductos, pasos
superiores e
inferiores, puentes).
- Túneles.
- Firmes.
- Señalización
(pintura, señales,
barreras, mallas de
cierre).
- Anejo de integración
ambiental
(plantaciones,
hidrosiembra,
pantallas).
El costehorario de
una máquina
puede hacerse
exhaustivamente
mediante la suma
de varios factores.
Los principales
son:
- División del
coste inicial entre
el período de
amortización que
se pretende. -
Intereses del
capital pendiente
de amortización.
- Gastos de
mantenimiento y
reparaciones que
se estima durante
dicho período.
- Gasto en
consumos de
carburante y
neumáticos.
- Mano de obra de
los operarios, etc.
Con todo esto es
posible llegar a un
resultado de coste
en Pts/hora. Hay
que tener la
precaución de
actualizar dicho
valor si el período

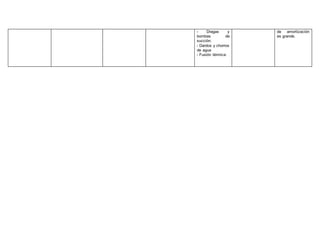

3. - Dragas y
bombas de
succión:
- Dardos y chorros
de agua
- Fusión térmica:
de amortización
es grande.
