Este documento define y clasifica diferentes tipos de labores mineras subterráneas. Las labores se pueden clasificar como verticales (pozos, piches, chimeneas, echaderos), horizontales (túneles, galerías, socavones, cortadas, niveles) e inclinadas (rampas). Cada labor tiene funciones específicas como acceso, ventilación, transporte de mineral y equipos.

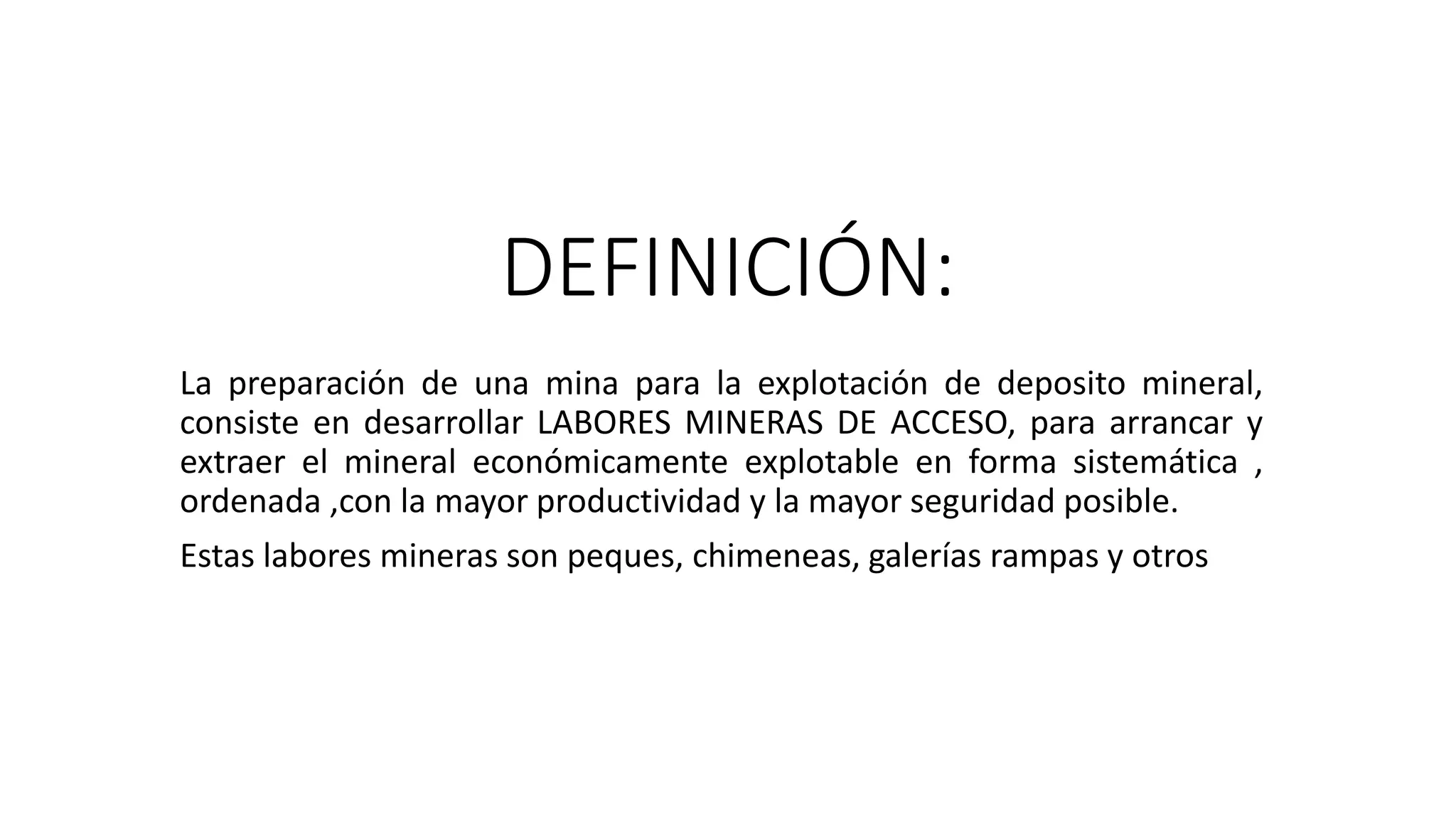

1. DEFINICIÓN:
La preparación de una mina para la explotación de deposito mineral,
consiste en desarrollar LABORES MINERAS DE ACCESO, para arrancar y
extraer el mineral económicamente explotable en forma sistemática ,
ordenada ,con la mayor productividad y la mayor seguridad posible.
Estas labores mineras son peques, chimeneas, galerías rampas y otros

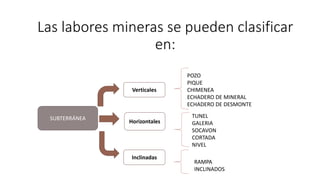

2. Las labores mineras se pueden clasificar
en:
SUBTERRÁNEA
Verticales
Horizontales
Inclinadas
POZO
PIQUE
CHIMENEA
ECHADERO DE MINERAL
ECHADERO DE DESMONTE
TUNEL
GALERIA
SOCAVON
CORTADA
NIVEL
RAMPA
INCLINADOS

3. LABORES VERTICALES
POZOS
Son labores mineras verticales
de acceso al deposito mineral.
Sus funciones son similares al
de un pique o de una chimenea.

4. LABORES VERTICALES
PIQUE
Son labores verticales que se desarrolla
de arriba hacia abajo sobre roca ó
material estéril.
Su forma es circular o rectangular divido
en varis compartimientos.
Sus Funciones son:
• Sirve para el acceso de material,
personal, equipos, herramientas.
• Para la extracción ó Izaje de mineral.
• Como ducto de ventilación etc.

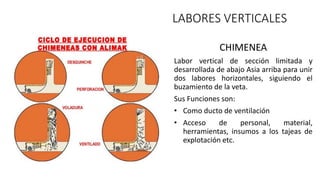

5. LABORES VERTICALES
CHIMENEA
Labor vertical de sección limitada y
desarrollada de abajo Asia arriba para unir
dos labores horizontales, siguiendo el
buzamiento de la veta.
Sus Funciones son:
• Como ducto de ventilación
• Acceso de personal, material,
herramientas, insumos a los tajeas de
explotación etc.

6. LABORES VERTICALES
ECHADEROS DE MINERAL
Es una abertura vertical o inclinada a
través del cual se traslada el mineral.
Son labores verticales o casi verticales
realizadas sobre roca y sirve para dar
paso exclusivo de mineral o recolectar
el mineral de varios niveles. Estos
echaderos conectan varios niveles y
son generalmente circulares.

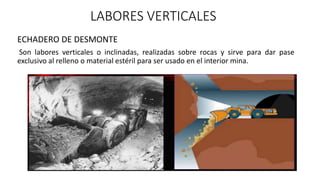

7. LABORES VERTICALES
ECHADERO DE DESMONTE
Son labores verticales o inclinadas, realizadas sobre rocas y sirve para dar pase
exclusivo al relleno o material estéril para ser usado en el interior mina.

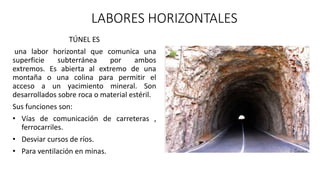

8. LABORES HORIZONTALES
TÚNEL ES
una labor horizontal que comunica una
superficie subterránea por ambos
extremos. Es abierta al extremo de una
montaña o una colina para permitir el
acceso a un yacimiento mineral. Son
desarrollados sobre roca o material estéril.
Sus funciones son:
• Vías de comunicación de carreteras ,
ferrocarriles.
• Desviar cursos de ríos.
• Para ventilación en minas.

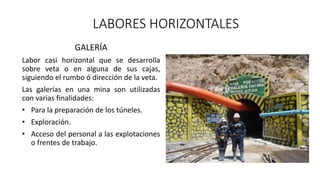

9. LABORES HORIZONTALES
GALERÍA
Labor casi horizontal que se desarrolla
sobre veta o en alguna de sus cajas,
siguiendo el rumbo ó dirección de la veta.
Las galerías en una mina son utilizadas
con varias finalidades:
• Para la preparación de los túneles.
• Exploración.
• Acceso del personal a las explotaciones
o frentes de trabajo.

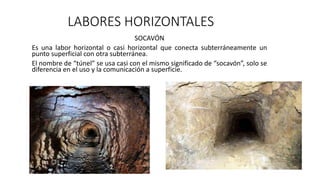

10. LABORES HORIZONTALES
SOCAVÓN
Es una labor horizontal o casi horizontal que conecta subterráneamente un
punto superficial con otra subterránea.
El nombre de “túnel” se usa casi con el mismo significado de “socavón”, solo se
diferencia en el uso y la comunicación a superficie.

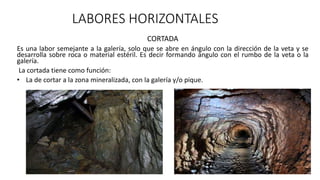

11. LABORES HORIZONTALES
CORTADA
Es una labor semejante a la galería, solo que se abre en ángulo con la dirección de la veta y se
desarrolla sobre roca o material estéril. Es decir formando ángulo con el rumbo de la veta o la
galería.
La cortada tiene como función:
• La de cortar a la zona mineralizada, con la galería y/o pique.

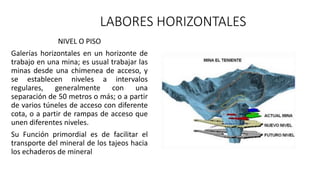

12. LABORES HORIZONTALES
NIVEL O PISO
Galerías horizontales en un horizonte de
trabajo en una mina; es usual trabajar las
minas desde una chimenea de acceso, y
se establecen niveles a intervalos
regulares, generalmente con una
separación de 50 metros o más; o a partir
de varios túneles de acceso con diferente
cota, o a partir de rampas de acceso que
unen diferentes niveles.
Su Función primordial es de facilitar el
transporte del mineral de los tajeos hacia
los echaderos de mineral

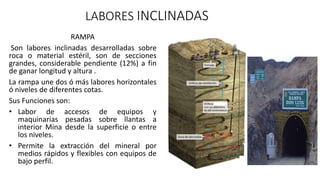

13. LABORES INCLINADAS
RAMPA
Son labores inclinadas desarrolladas sobre
roca o material estéril, son de secciones
grandes, considerable pendiente (12%) a fin
de ganar longitud y altura .
La rampa une dos ó más labores horizontales
ó niveles de diferentes cotas.
Sus Funciones son:
• Labor de accesos de equipos y
maquinarias pesadas sobre llantas a
interior Mina desde la superficie o entre
los niveles.
• Permite la extracción del mineral por
medios rápidos y flexibles con equipos de
bajo perfil.
