Una rampa es un elemento que permite vincular dos lugares a diferentes alturas para ascender o descender de forma segura. En minería subterránea, las rampas son galerías con una ligera pendiente que sirven como acceso principal a los diferentes niveles de una mina. En minería a cielo abierto, las rampas son vías especialmente diseñadas para el tránsito de vehículos entre los frentes de explotación y los centros de acopio. Para una rampa de 320 metros que comunica tres niveles de 10 metros cada uno, la pend

1. UNIVERSIDAD NACIONAL DE HUANCAVELICA
FACULTAD DE INGENIERIA DE MINAS CIVIL AMBIENTAL
ESCUELA PROFESIONAL DE INGENIERIA DE MINAS
QUE ES UNA RAMPA?
EXPLOTACION SUPERFICIAL E INFRAESTRUCTURA MINERA
DOCENTE :
CURSO :
HUANCAVELICA - LIRCAY
2015
ING. JORGE W. RODRIGUEZ DEZA
IX
PALOMINO OSORES JHOELALUMNO :
CICLO :

2. RAMPA
 Una rampa es un elemento de la ARQUITECTURA o de la ingeniería que permite
vincular dos lugares que se encuentran a diferente altura, Lo que permite la
rampa es descender o ascender a uno u otro espacio a través de su superficie.

4.  MINERIA SUBTERRANEA RAMPAS: Son labores
similares a las galerías, pero con una inclinación positiva o
negativa sobre un 5% que permite servir de entrada principal a
una mina accesando a los diferentes niveles de trabajo, que
están a distintas cotas. Se diferencian de los túneles por su
forma de construcción. Pueden ser circulares, elípticas, zigzag,
en ocho, rectas, o elípticas. La pendiente para el transito de
equipos es de 10 a 12%. De considerable pendiente a fin de
ganar longitud y altura se desarrolla fuera de la veta, sobre roca
o material estéril como acceso de la superficie a interior mina o
para unir dos o más labores horizontales o niveles subterráneos
de diferentes cotas y usualmente están dirigidas hacia abajo

5.  FUNCION DE LAS RAMPAS:
Labor de accesos de equipos y maquinarias pesadas (perforación,
transporte, relleno)sobre llantas a interior Mina desde la superficie o
entre los niveles Une labores horizontales de diferentes cotas o
profundidades Permite la extracción del mineral por medios rápidos y
flexibles con equipos de bajo perfil. Permite el acceso de personal,
materiales, insumos y herramientas, etc. a interior mina. Las rampas se
pueden construir o desarrollar en variadas formas: Circular, elípticas,
rampas en 8, en zig-zag, helicoidales, horizontales con la pendiente
adecuada.

6. MINERIA SUPERFICIAL
 CRITERIOS A TENER EN CUENTA:
 PENDIENTE: es la inclinación del terreno
respecto al plano horizontal; se recomienda 8%

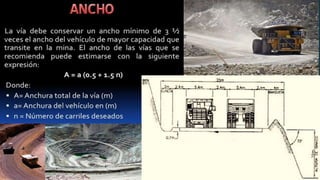

 ANCHO
 PERALTE
 DRENAJE
 RAMPA: vía por una faja de terreno
con un plano de rodadura
especialmente dispuesto para el
transito adecuado de vehículos y esta
destinada a comunicar entre si los
frentes de explotación con los
botaderos y centros de acopio.

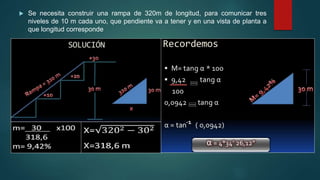

7.  Se necesita construir una rampa de 320m de longitud, para comunicar tres
niveles de 10 m cada uno, que pendiente va a tener y en una vista de planta a
que longitud corresponde

9. A= 34,12m

10. GRACIAS
