Este documento presenta los planos y especificaciones para un mueble de entrada llamado CF2012. El mueble consta de una pieza central en forma de mesa flanqueada por dos planos laterales en serie. La pieza central almacena llaves, correo y artículos para el clima, mientras que los laterales sostienen revistas. El mueble mide 1.70 m x 0.40 m y está hecho de rattan, acrílico y cristal. Tiene la intención de proporcionar almacenamiento funcional para una familia de 6 miemb

1. MUEBLE II:
CF2012
Roxanne Cepeda
13-0279
Diseño y Estructura de
Mueble II
Prof. Magaly Caba
29 de febrero del 2017

2. ÍNDICE
1. Memoria Descriptiva
2. Plantas Dimensionadas
1. Detalles
3. Secciones
1. Detalles
4. Elevaciones
5. Perspectivas
6. Despiece
7. Foto-montaje
8. Modelo

3. MEMORIA DESCRIPTIVA
• El mueble que lleva el nombre CF2012, llamado así
por los apellidos de la familia a la que va
dirigida. Este va ubicado en la entrada de un
apartamento.
• Se tomó como concepto para el diseño la familia
Cepeda Fernández, la cual consta de 6 miembros. En
el diseño se muestra la separación de los miembros
de la familia por medio de un plano seriado ya que
no todos viven juntos y la pieza central muestra la
unión de la familia a pesar de la distancia entre
ellos.
• El mueble tiene un dimensión de 1.70 m x 0.40 m.
Este consta de una pieza central que funciona como
mesa y dos laterales en plano seriado. La pieza
central se usa para guardar llaves, paraguas,
sombrillas y correos mientras que los laterales
funcionan para guardar revistas y periódicos.
• Los materiales utilizados para este fueron: la fibra
de rattan, acrílico y cristal.
• Este mueble en la entrada del apartamento pretende
facilitar el almacenaje de elementos de uso diario y
que son importantes a la llegada y salida del hogar.
1

4. PLANTAS DIMENSIONADAS ESC. 1:10
Planta Dimensionada (m)
Planta Dimensionada (pies/pulg)
2

5. PLANTA DETALLES2.1
Hueco para llaves
de 0.13m
Orificio para paraguas
0.13m
Pieza de unión de
madera
0.10m x 0.20m
Pieza de rattan
0.40m x 0.40m
grosor 1”
Hueco para correspondencia
0.40m x 0.12m
tope de rattan
0.40m x 1.25m
grosor 2”
Pieza de rattan
0.40m x 0.40m
grosor 1”
Patas de rattan
grosor 2”
Pieza de acrílico
altura 0.3
Pieza de acrílico
altura de 55cm
Tope de cristal

6. SECCIONES ESC. 1:20
Planta Sección A-A’(m) Planta Sección A-A’(pies/pulg)
3

7. Planta Sección B-B’(m) Planta Sección B-B’(pie/pulg)
Planta Sección C-C’(m) Planta Sección C-C’(pie/pulg)
SECCIONES ESC. 1:203

8. SECCIONES DETALLES3.1
Pieza de rattan
0.40m x 0.40m
grosor 1”
tope de rattan
0.40m x 1.25m
grosor 2”
Hueco para
llaves
1/2”
Hueco para
correspondencia
1/2”
Pieza de unión
de madera
Pieza de acrílico
altura 0.3
Patas de rattan
grosor 2”
Pieza de acrílico
altura de 55cm
Hueco para
llaves
1/2”
Pieza de acrílico
altura de 55cm
Pieza de
acrílico
altura 0.3m
Patas de rattan
grosor 2”
altura 0.70m
Hueco para
correspondencia
1/2”
Pieza para enganche.
Ver detalle (6.2)
Pieza para enganche.
Ver detalle (6.2)

9. ELEVACIONES ESC. 1:10
Tope de Cristal
Revistas/ Periódicos
Llaves
Paraguas
Correspondecia
Paraguas
Sombrillas
Revistas/
Periódicos
Acrílico
Rattan
4

10. PERSPECTIVAS5

11. DESPIECE6
A
B
C
D
D
E
E
F
F
G
A Tope de cristal
B Tope de rattan
C Pieza de acrílico
D Patas laterales
E Pieza de unión
F Plano seriado de rattan
G Pieza de acrílico

12. DETALLE DE PIEZAS6.1
tope de rattan
Detalle de pieza deslizable para
pieza acrílica (paraguas)
Pieza de Acrílico
(paraguas)
Deslizable
Pieza de Acrílico
(sombrillas)
Pieza para
enganche
Pata lateral
de rattan
Detalle de
enganche
Detalle de pieza de acrílico
para sombrillas
para enganche

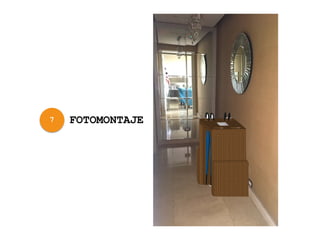

13. FOTOMONTAJE7

14. MODELO7
