Este documento describe un proyecto escolar sobre electromagnetismo realizado por Juan Diego Rueda Gordon para el grado 6° del Colegio la Candelaria. El proyecto consistió en construir una grúa simple utilizando un electroimán. El electroimán se fabricó enrollando cable de cobre alrededor de un clavo de hierro y conectándolo a una fuente eléctrica. Al pasar corriente eléctrica por el cable, el clavo se magnetizaba y podía levantar alfileres, demostrando los principios básicos del electromagnet

1. Nombre del proyecto:
El Electromagnetismo
Integrante:
Juan Diego Rueda Gordon
Grado:
6 ° 02
Institución:
Colegio la candelaria
Fecha:
29 de agosto del 2013

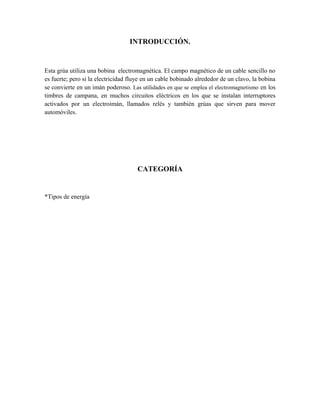

2. INTRODUCCIÓN.
Esta grúa utiliza una bobina electromagnética. El campo magnético de un cable sencillo no
es fuerte; pero si la electricidad fluye en un cable bobinado alrededor de un clavo, la bobina
se convierte en un imán poderoso. Las utilidades en que se emplea el electromagnetismo en los
timbres de campana, en muchos circuitos eléctricos en los que se instalan interruptores
activados por un electroimán, llamados relés y también grúas que sirven para mover
automóviles.
CATEGORÍA
*Tipos de energía

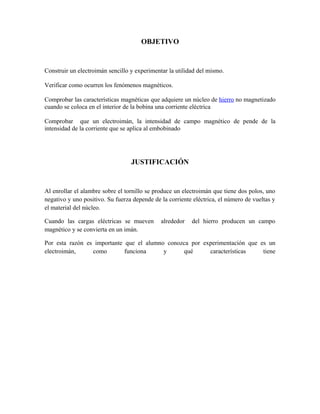

3. OBJETIVO
Construir un electroimán sencillo y experimentar la utilidad del mismo.
Verificar como ocurren los fenómenos magnéticos.
Comprobar las características magnéticas que adquiere un núcleo de hierro no magnetizado
cuando se coloca en el interior de la bobina una corriente eléctrica
Comprobar que un electroimán, la intensidad de campo magnético de pende de la
intensidad de la corriente que se aplica al embobinado
JUSTIFICACIÓN
Al enrollar el alambre sobre el tornillo se produce un electroimán que tiene dos polos, uno
negativo y uno positivo. Su fuerza depende de la corriente eléctrica, el número de vueltas y
el material del núcleo.
Cuando las cargas eléctricas se mueven
magnético y se convierta en un imán.
alrededor
del hierro producen un campo
Por esta razón es importante que el alumno conozca por experimentación que es un
electroimán,
como
funciona
y
qué
características
tiene

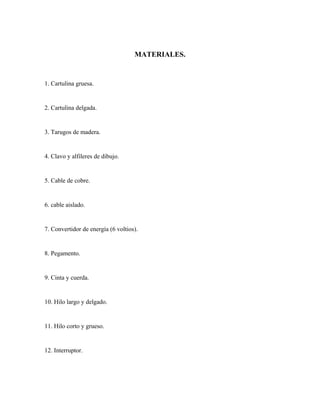

4. MATERIALES.
1. Cartulina gruesa.
2. Cartulina delgada.
3. Tarugos de madera.
4. Clavo y alfileres de dibujo.
5. Cable de cobre.
6. cable aislado.
7. Convertidor de energía (6 voltios).
8. Pegamento.
9. Cinta y cuerda.
10. Hilo largo y delgado.
11. Hilo corto y grueso.
12. Interruptor.

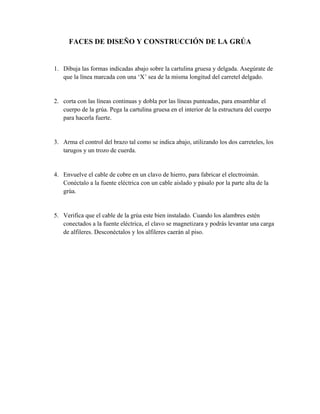

5. FACES DE DISEÑO Y CONSTRUCCIÓN DE LA GRÚA
1. Dibuja las formas indicadas abajo sobre la cartulina gruesa y delgada. Asegúrate de
que la línea marcada con una ‘X’ sea de la misma longitud del carretel delgado.
2. corta con las líneas continuas y dobla por las líneas punteadas, para ensamblar el
cuerpo de la grúa. Pega la cartulina gruesa en el interior de la estructura del cuerpo
para hacerla fuerte.
3. Arma el control del brazo tal como se indica abajo, utilizando los dos carreteles, los
tarugos y un trozo de cuerda.
4. Envuelve el cable de cobre en un clavo de hierro, para fabricar el electroimán.
Conéctalo a la fuente eléctrica con un cable aislado y pásalo por la parte alta de la
grúa.
5. Verifica que el cable de la grúa este bien instalado. Cuando los alambres estén
conectados a la fuente eléctrica, el clavo se magnetizara y podrás levantar una carga
de alfileres. Desconéctalos y los alfileres caerán al piso.

6. FUNCIONAMIENTO
El material del núcleo del imán (generalmente hierro) se compone de pequeñas
regiones llamadas dominios magnéticos que actúan como pequeños imanes.
Antes que la corriente en el electroimán este activada, los dominios en el núcleo de
hierro están en direcciones al azar, por lo que sus campos magnéticos pequeños se
anulan entre sí, el hierro aún no tiene un campo magnético de gran escala.
Cuando una corriente pasa a través del alambre envuelto alrededor del hierro, su
campo magnético penetra en el hierro, y hace que los dominios giren, alineándose
en paralelo al campo magnético, por lo que sus campos magnéticos diminutos se
añaden al campo del alambre, creando un campo magnético que se extiende en el
espacio alrededor del imán.
Cuanto mayor es la corriente que pasa a través de la bobina de alambre, más
dominios son alineados, aumentando la intensidad del campo magnético Cuando la
corriente en la bobina está desactivada, la mayoría de los dominios pierden la
alineación y vuelven a un estado aleatorio y así desaparece el campo.

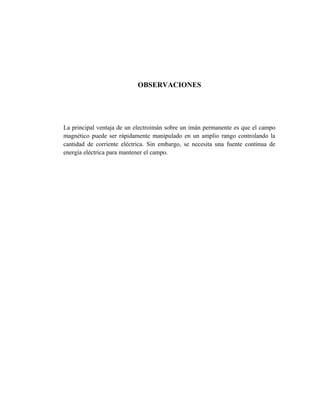

7. OBSERVACIONES
La principal ventaja de un electroimán sobre un imán permanente es que el campo
magnético puede ser rápidamente manipulado en un amplio rango controlando la
cantidad de corriente eléctrica. Sin embargo, se necesita una fuente continua de
energía eléctrica para mantener el campo.
