1. Universidad de Guadalajara CENTRO UNIVERSITARIO DE CIENCIAS EXACTAS E INGENIERÍAS Taller de Redes de Computadoras Avanzadas PRACTICA 3 : Configuración de LAN switch Ramírez Herrera Manuel Alejandro Código: 304475569

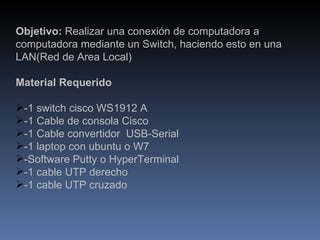

2. Objetivo: Realizar una conexión de computadora a computadora mediante un Switch, haciendo esto en una LAN(Red de Area Local) Material Requerido -1 switch cisco WS1912 A -1 Cable de consola Cisco -1 Cable convertidor USB-Serial -1 laptop con ubuntu o W7 -Software Putty o HyperTerminal -1 cable UTP derecho -1 cable UTP cruzado

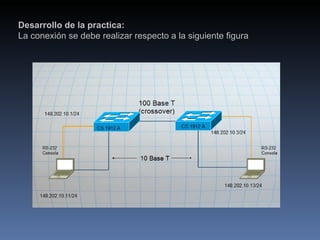

3. Desarrollo de la practica: La conexión se debe realizar respecto a la siguiente figura

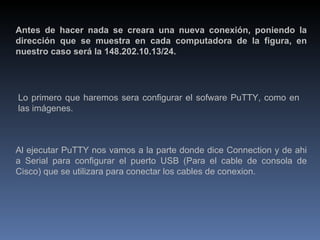

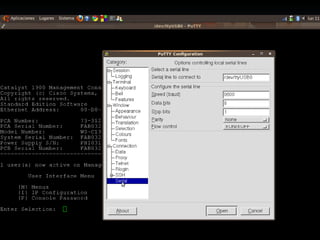

4. Antes de hacer nada se creara una nueva conexión, poniendo la dirección que se muestra en cada computadora de la figura, en nuestro caso será la 148.202.10.13/24. Lo primero que haremos sera configurar el sofware PuTTY, como en las imágenes. Al ejecutar PuTTY nos vamos a la parte donde dice Connection y de ahi a Serial para configurar el puerto USB (Para el cable de consola de Cisco) que se utilizara para conectar los cables de conexion.

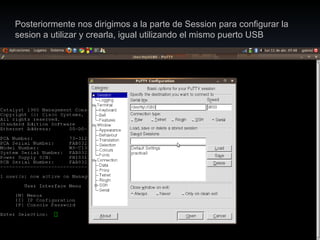

6. Posteriormente nos dirigimos a la parte de Session para configurar la sesion a utilizar y crearla, igual utilizando el mismo puerto USB .

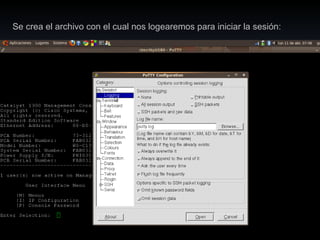

7. Se crea el archivo con el cual nos logearemos para iniciar la sesión:

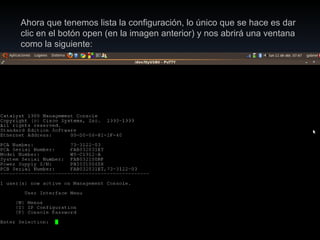

8. Ahora que tenemos lista la configuración, lo único que se hace es dar clic en el botón open (en la imagen anterior) y nos abrirá una ventana como la siguiente:

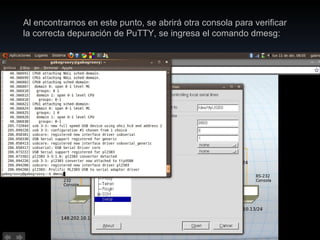

9. Al encontrarnos en este punto, se abrirá otra consola para verificar la correcta depuración de PuTTY, se ingresa el comando dmesg:

10. Y observamos la siguiente información:

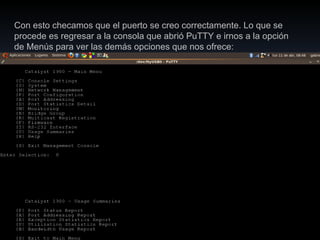

11. Con esto checamos que el puerto se creo correctamente. Lo que se procede es regresar a la consola que abrió PuTTY e irnos a la opción de Menús para ver las demás opciones que nos ofrece:

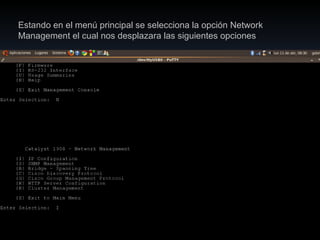

12. Router Estando en el menú principal se selecciona la opción Network Management el cual nos desplazara las siguientes opciones :

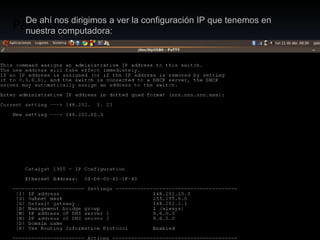

13. Partes De ahí nos dirigimos a ver la configuración IP que tenemos en nuestra computadora:

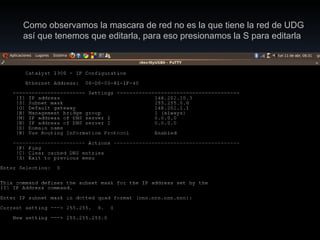

14. Como observamos la mascara de red no es la que tiene la red de UDG así que tenemos que editarla, para eso presionamos la S para editarla .

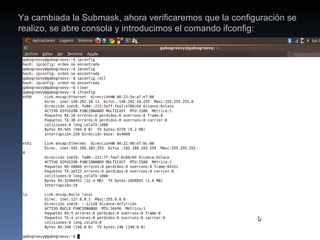

15. Ya cambiada la Submask, ahora verificaremos que la configuración se realizo, se abre consola y introducimos el comando ifconfig:

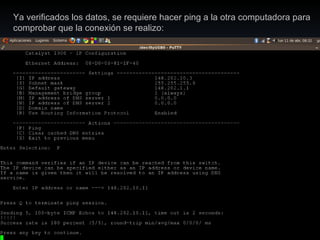

16. Ya verificados los datos, se requiere hacer ping a la otra computadora para comprobar que la conexión se realizo:

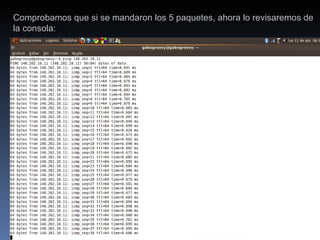

17. Comprobamos que si se mandaron los 5 paquetes, ahora lo revisaremos de la consola:

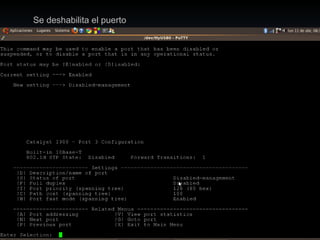

18. Se deshabilita el puerto

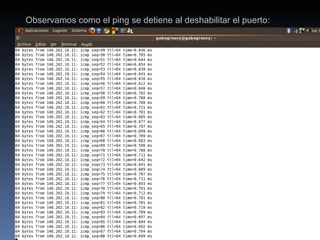

19. Observamos como el ping se detiene al deshabilitar el puerto:

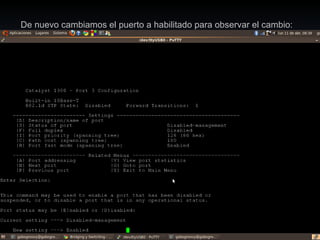

20. De nuevo cambiamos el puerto a habilitado para observar el cambio:

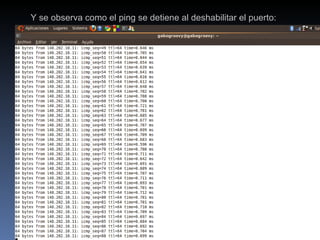

21. Y se observa como el ping se detiene al deshabilitar el puerto:

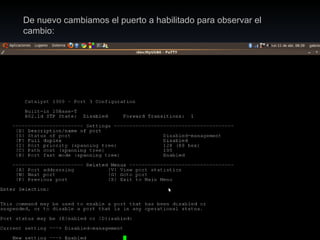

22. De nuevo cambiamos el puerto a habilitado para observar el cambio:

23. Ya habilitado el puerto se le da continuidad al ping :

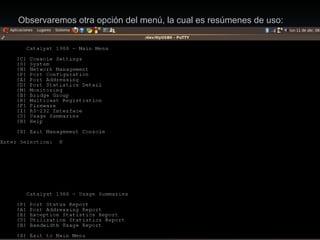

24. Observaremos otra opción del menú, la cual es resúmenes de uso:

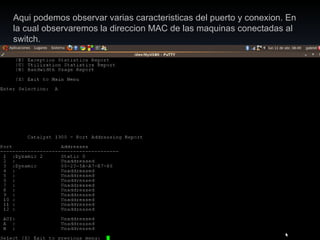

25. Aqui podemos observar varias caracteristicas del puerto y conexion. En la cual observaremos la direccion MAC de las maquinas conectadas al switch.

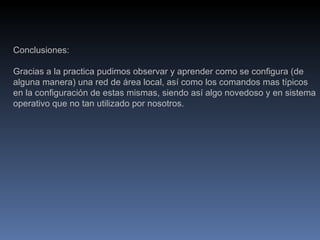

26. Conclusiones: Gracias a la practica pudimos observar y aprender como se configura (de alguna manera) una red de área local, así como los comandos mas típicos en la configuración de estas mismas, siendo así algo novedoso y en sistema operativo que no tan utilizado por nosotros.
