Mpls

MPLS
(MultiProtocol Label Switching)

Rafael Medina Mardones
© 2006 Cisco Systems, Inc. All rights reserved. Cisco 1

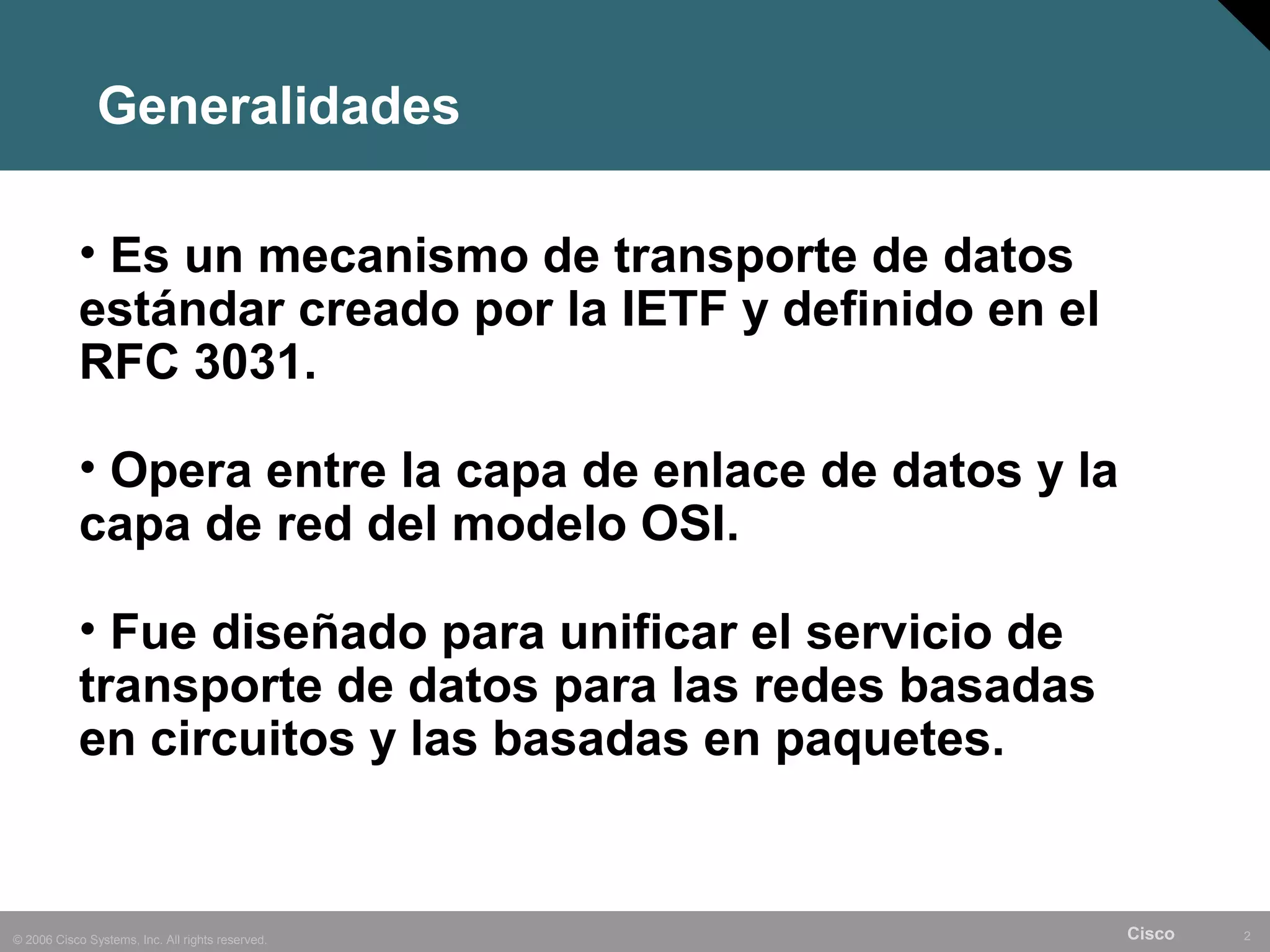

Generalidades

• Es un mecanismo de transporte de datos
estándar creado por la IETF y definido en el
RFC 3031.

• Opera entre la capa de enlace de datos y la
capa de red del modelo OSI.

• Fue diseñado para unificar el servicio de
transporte de datos para las redes basadas
en circuitos y las basadas en paquetes.

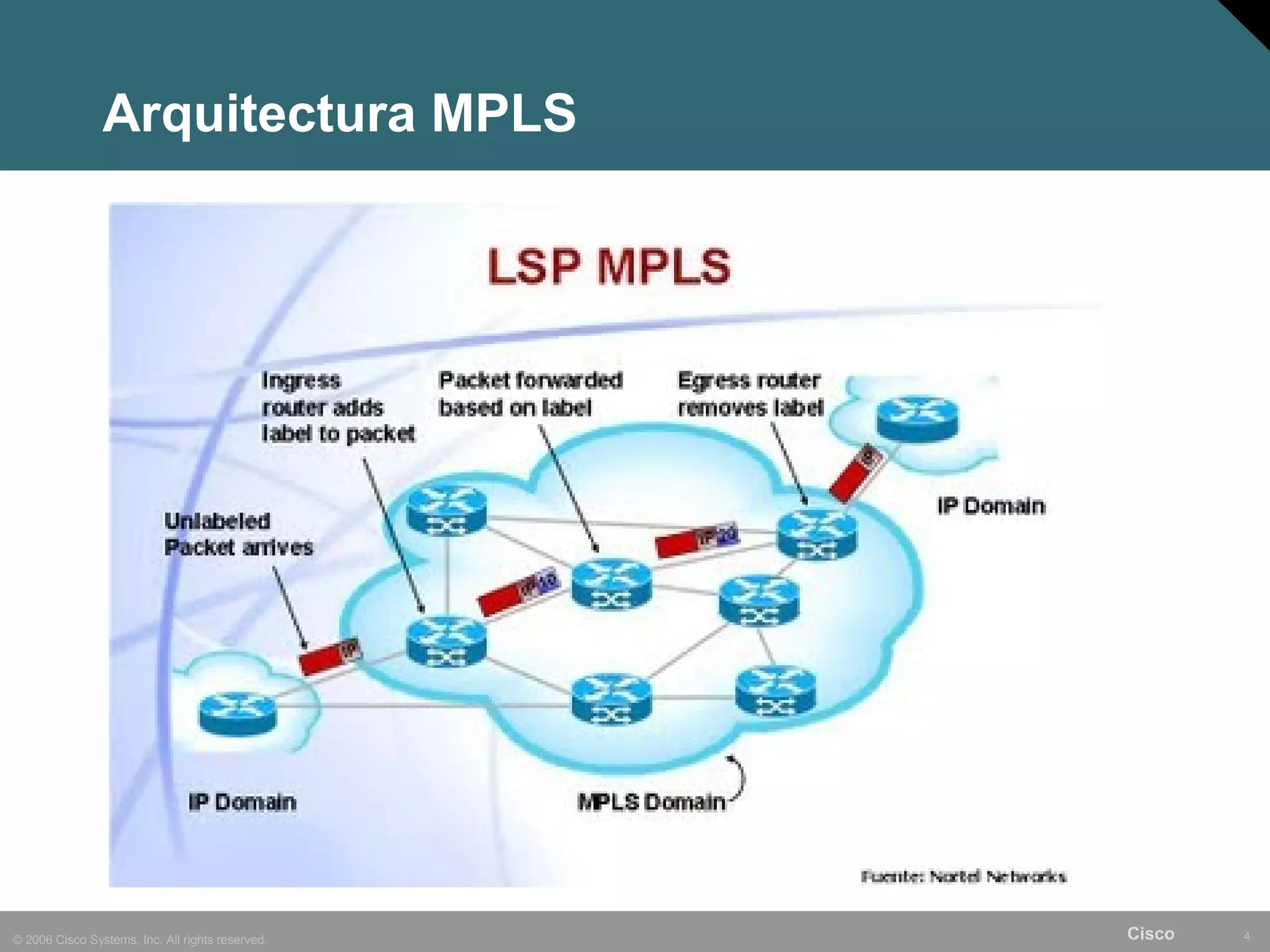

Arquitectura MPLS

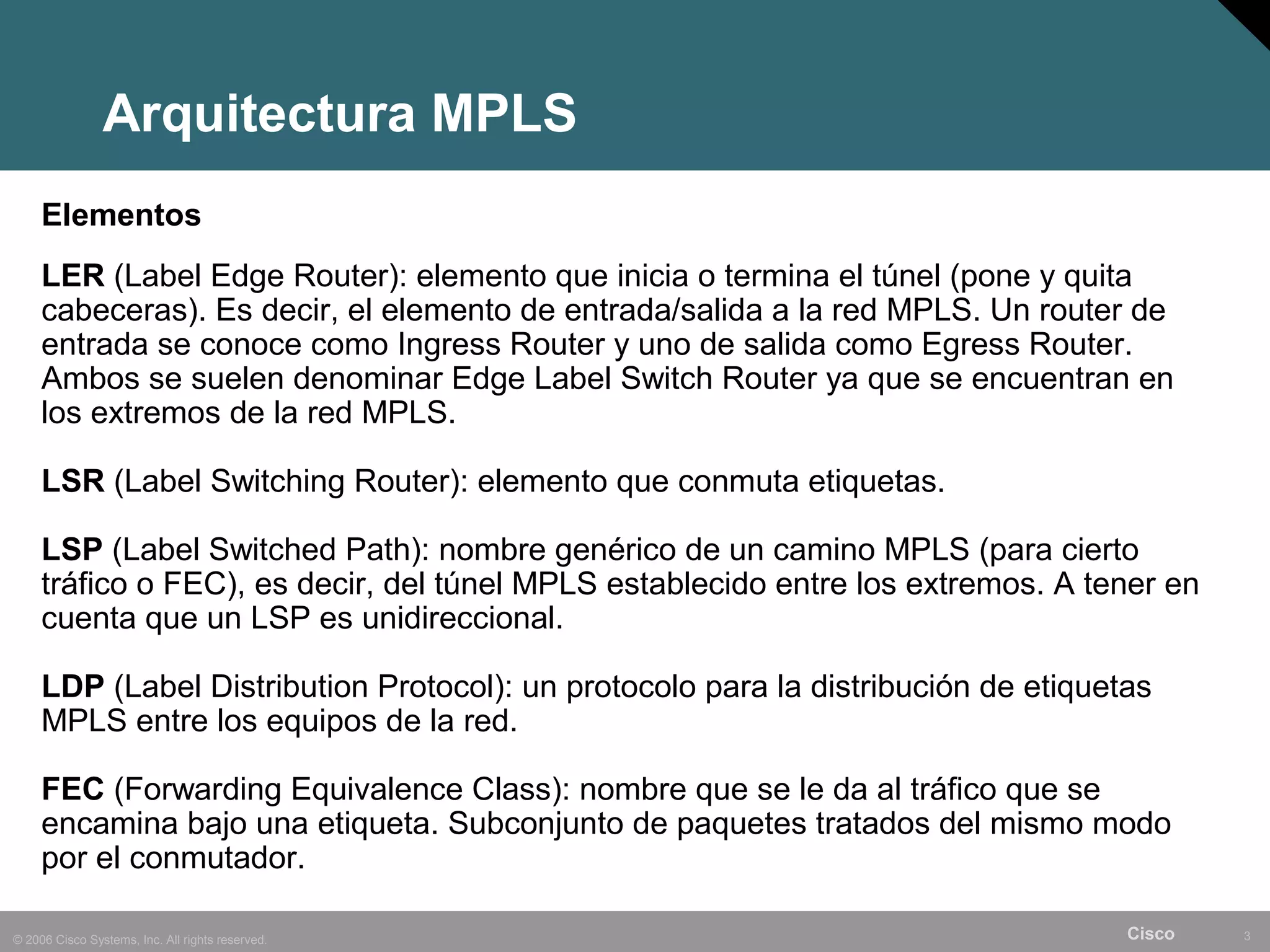

Elementos
LER (Label Edge Router): elemento que inicia o termina el túnel (pone y quita
cabeceras). Es decir, el elemento de entrada/salida a la red MPLS. Un router de
entrada se conoce como Ingress Router y uno de salida como Egress Router.
Ambos se suelen denominar Edge Label Switch Router ya que se encuentran en
los extremos de la red MPLS.

LSR (Label Switching Router): elemento que conmuta etiquetas.

LSP (Label Switched Path): nombre genérico de un camino MPLS (para cierto
tráfico o FEC), es decir, del túnel MPLS establecido entre los extremos. A tener en
cuenta que un LSP es unidireccional.

LDP (Label Distribution Protocol): un protocolo para la distribución de etiquetas
MPLS entre los equipos de la red.

FEC (Forwarding Equivalence Class): nombre que se le da al tráfico que se
encamina bajo una etiqueta. Subconjunto de paquetes tratados del mismo modo
por el conmutador.


Arquitectura MPLS

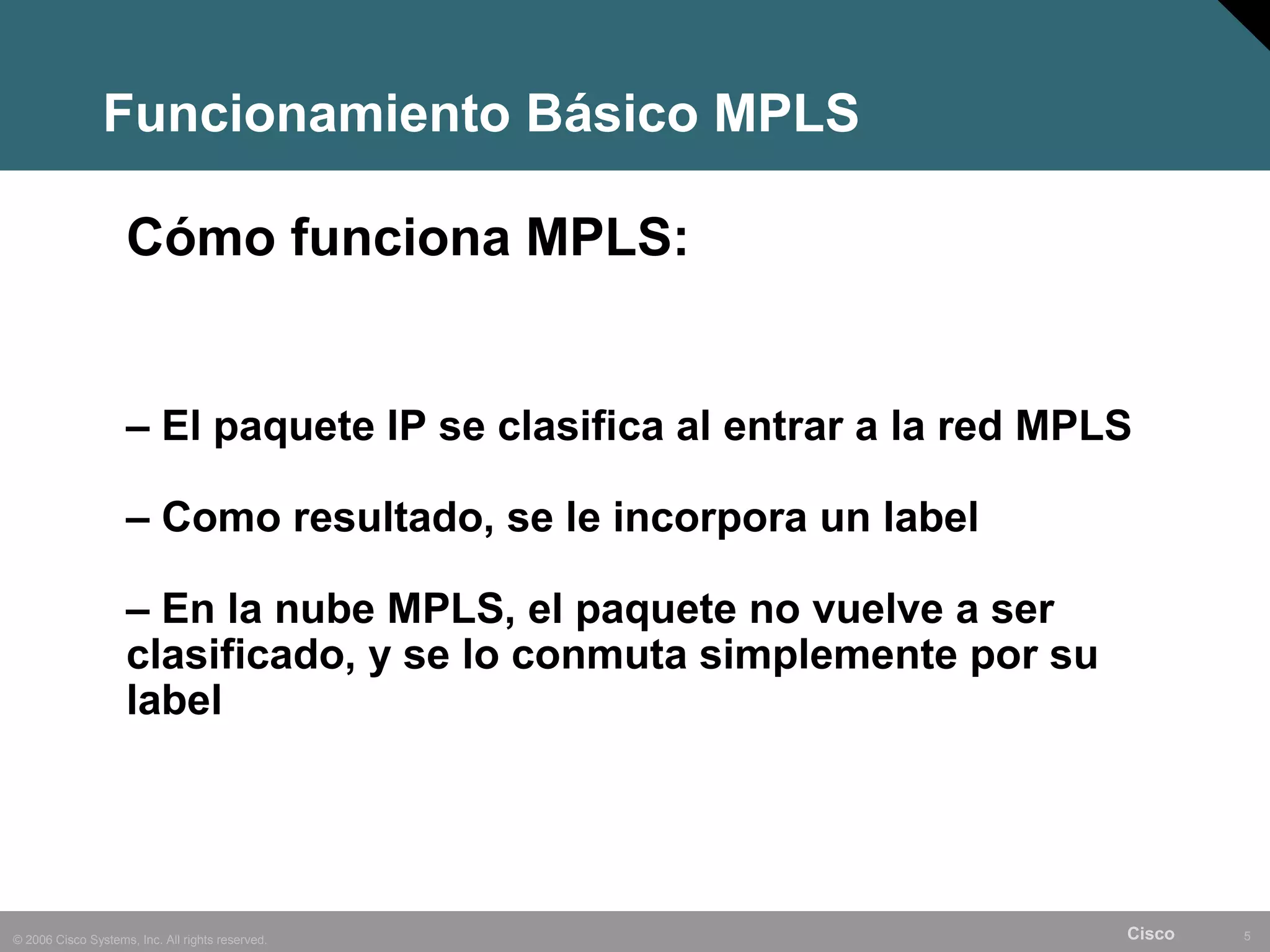

Funcionamiento Básico MPLS

Cómo funciona MPLS:

– El paquete IP se clasifica al entrar a la red MPLS

– Como resultado, se le incorpora un label

– En la nube MPLS, el paquete no vuelve a ser
clasificado, y se lo conmuta simplemente por su
label

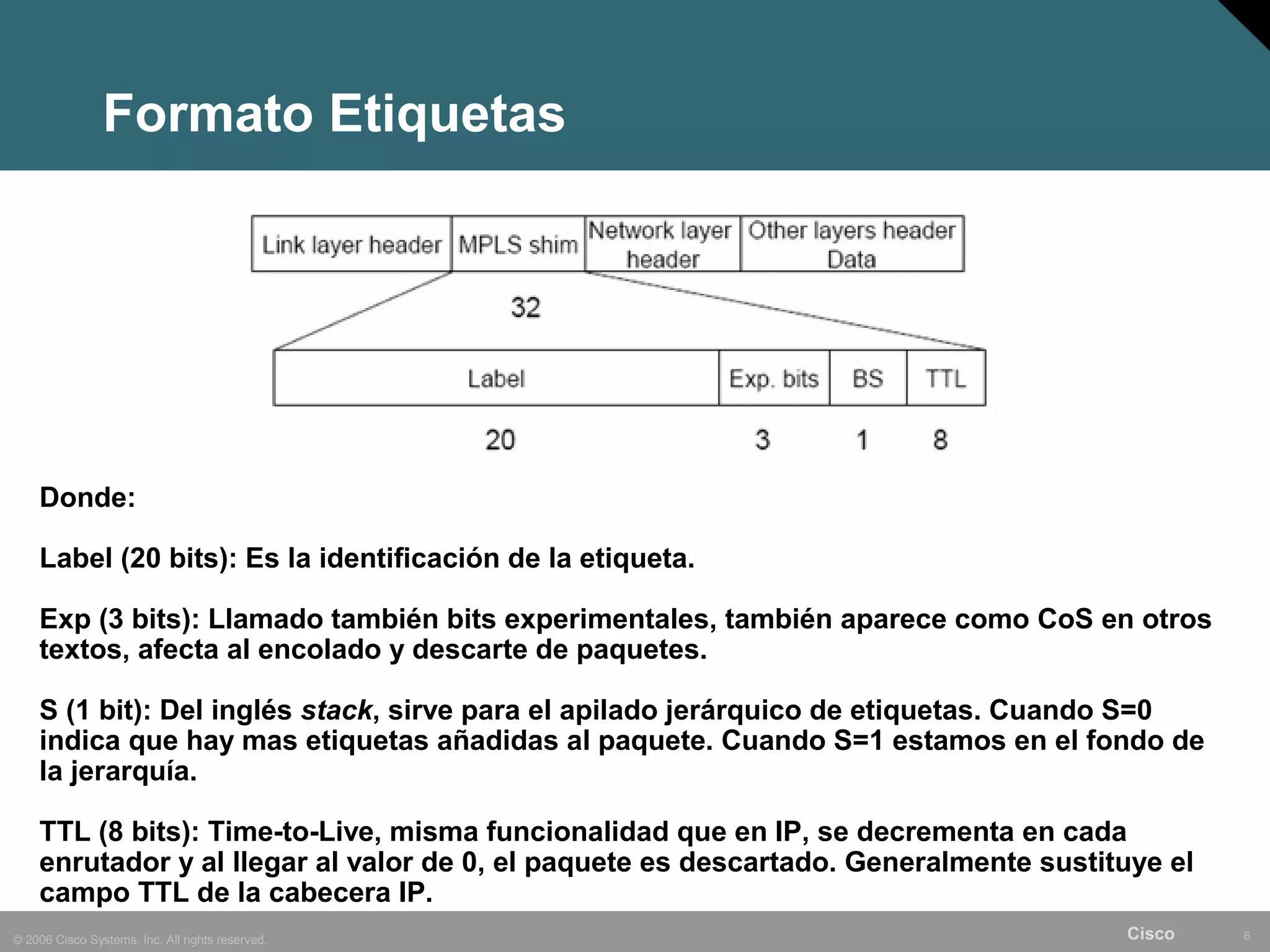

Formato Etiquetas

Donde:

Label (20 bits): Es la identificación de la etiqueta.

Exp (3 bits): Llamado también bits experimentales, también aparece como CoS en otros
textos, afecta al encolado y descarte de paquetes.

S (1 bit): Del inglés stack, sirve para el apilado jerárquico de etiquetas. Cuando S=0
indica que hay mas etiquetas añadidas al paquete. Cuando S=1 estamos en el fondo de
la jerarquía.

TTL (8 bits): Time-to-Live, misma funcionalidad que en IP, se decrementa en cada
enrutador y al llegar al valor de 0, el paquete es descartado. Generalmente sustituye el
campo TTL de la cabecera IP.

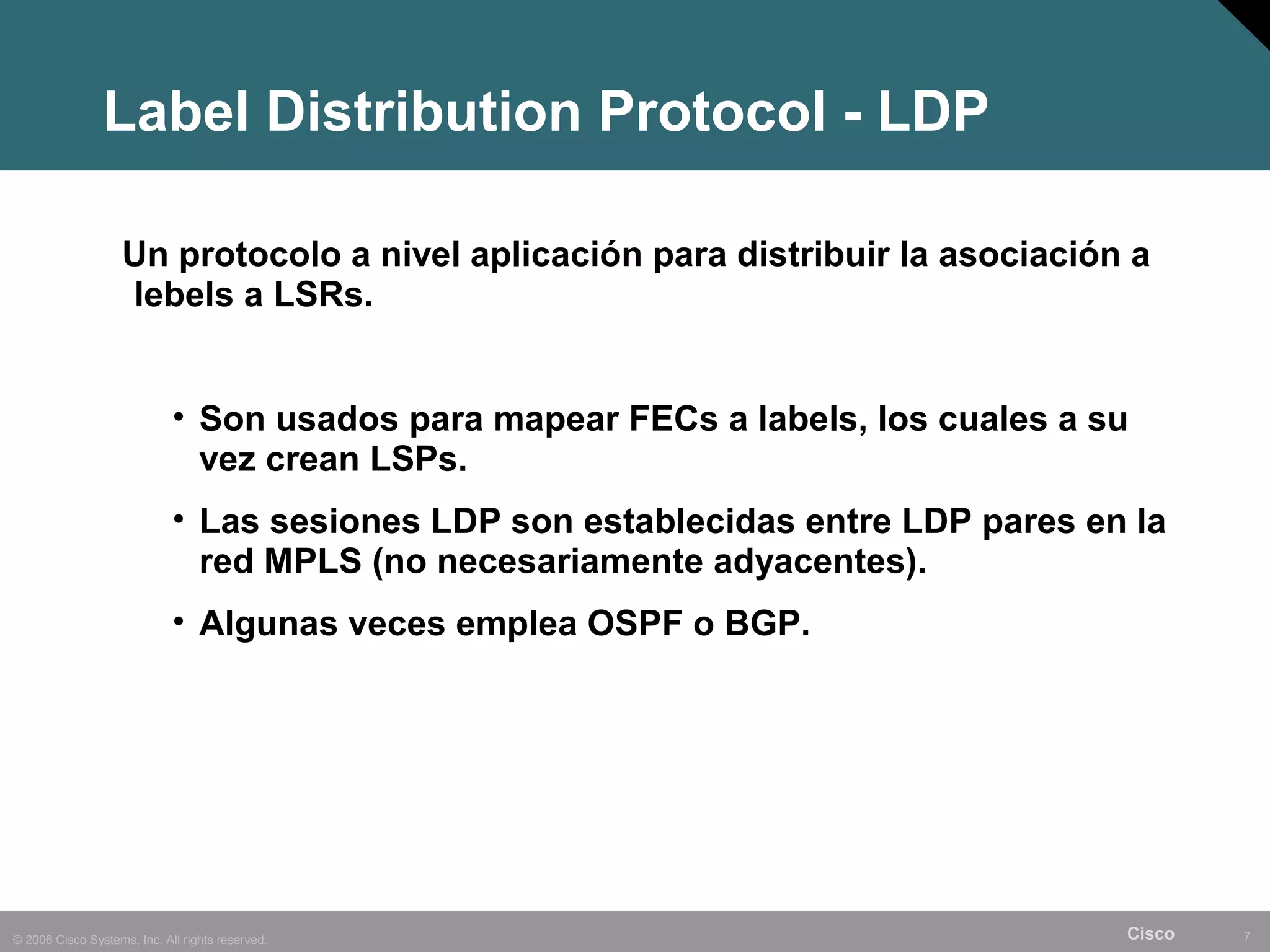

Label Distribution Protocol - LDP

Un protocolo a nivel aplicación para distribuir la asociación a
lebels a LSRs.

• Son usados para mapear FECs a labels, los cuales a su
vez crean LSPs.
• Las sesiones LDP son establecidas entre LDP pares en la
red MPLS (no necesariamente adyacentes).
• Algunas veces emplea OSPF o BGP.


Label Distribution Protocol - LDP

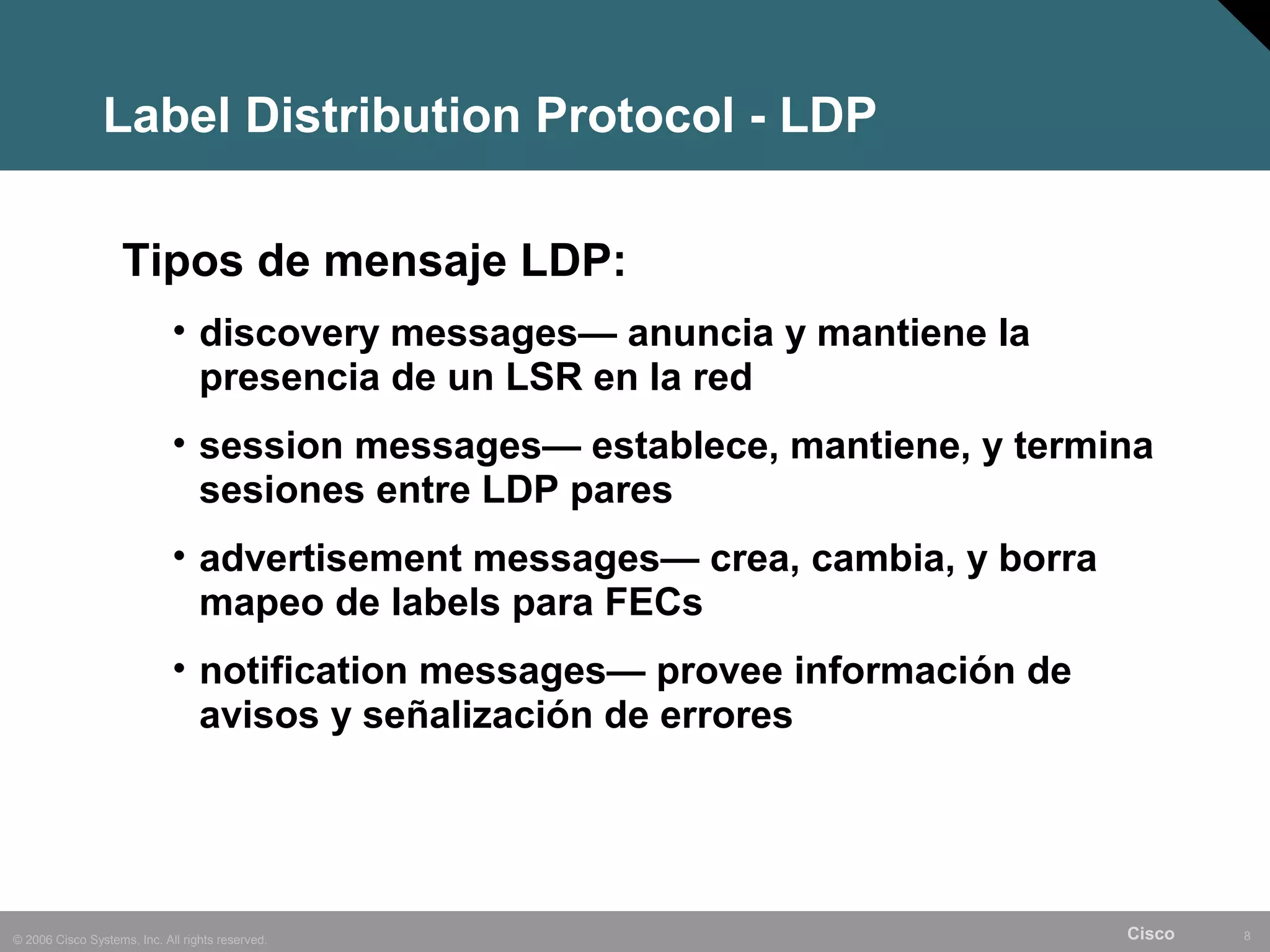

Tipos de mensaje LDP:
• discovery messages— anuncia y mantiene la
presencia de un LSR en la red
• session messages— establece, mantiene, y termina
sesiones entre LDP pares
• advertisement messages— crea, cambia, y borra
mapeo de labels para FECs
• notification messages— provee información de
avisos y señalización de errores


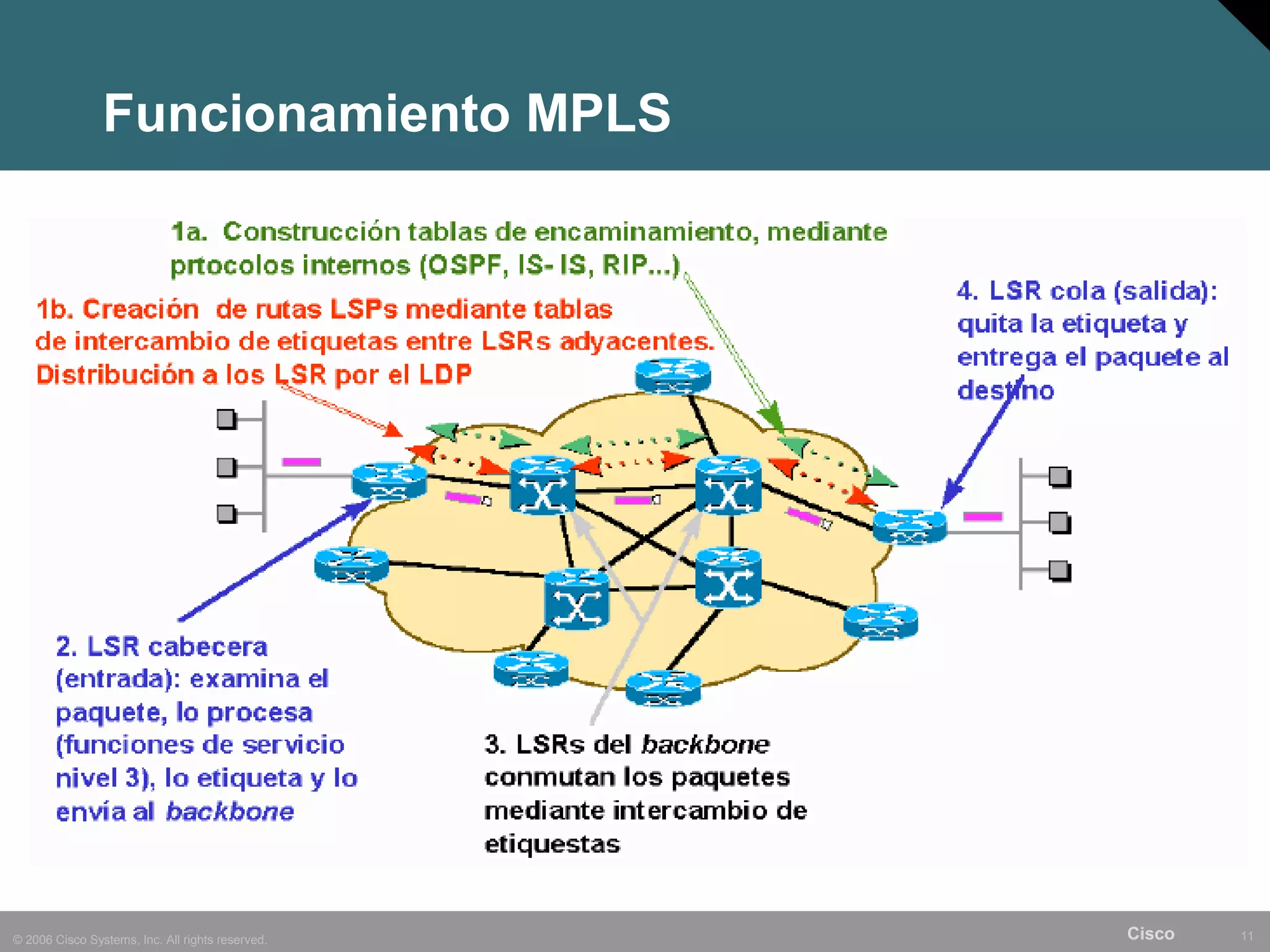

Funcionamiento MPLS

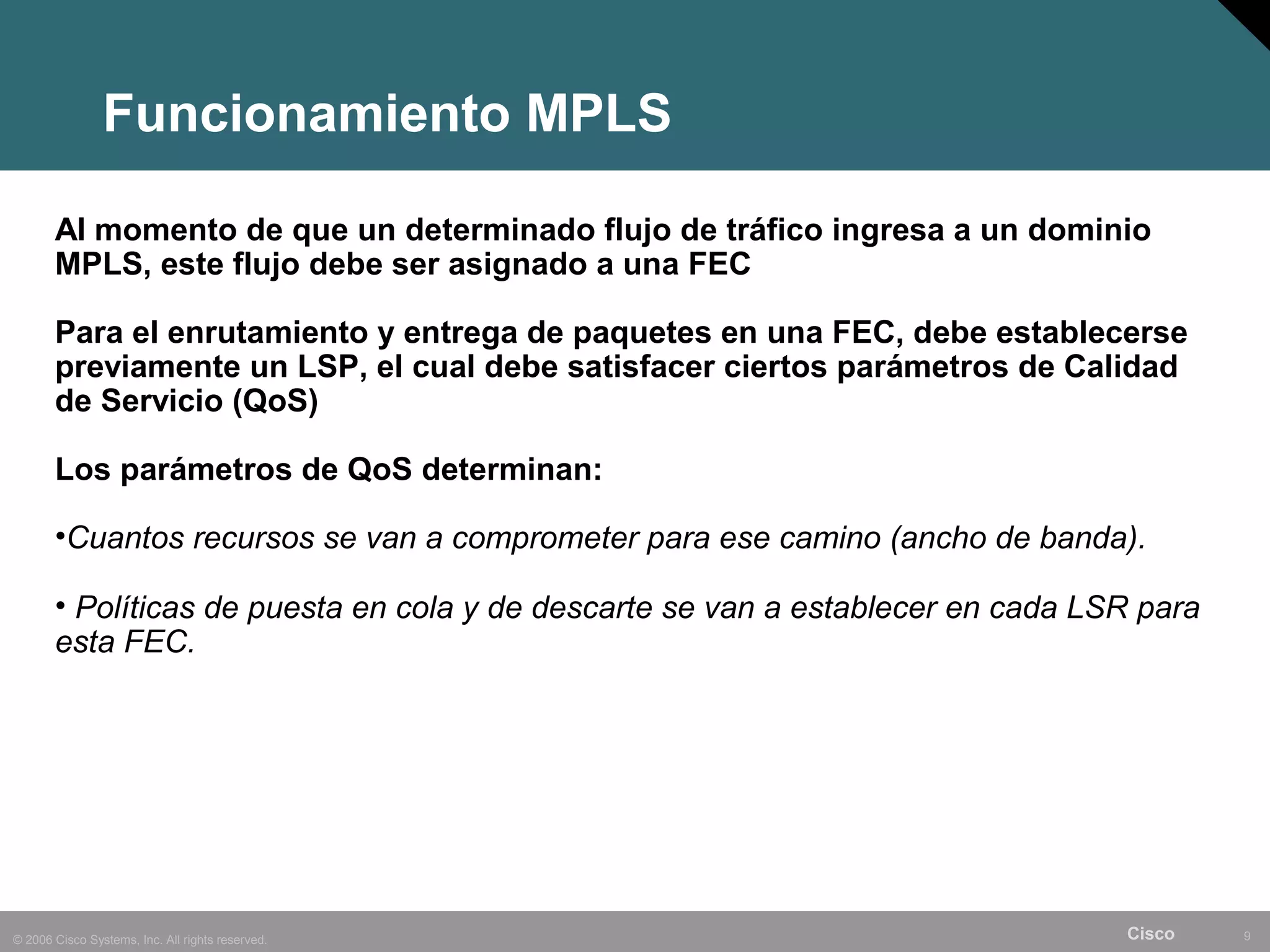

Al momento de que un determinado flujo de tráfico ingresa a un dominio
MPLS, este flujo debe ser asignado a una FEC

Para el enrutamiento y entrega de paquetes en una FEC, debe establecerse
previamente un LSP, el cual debe satisfacer ciertos parámetros de Calidad
de Servicio (QoS)

Los parámetros de QoS determinan:

•Cuantos recursos se van a comprometer para ese camino (ancho de banda).

• Políticas de puesta en cola y de descarte se van a establecer en cada LSR para
esta FEC.


Funcionamiento MPLS

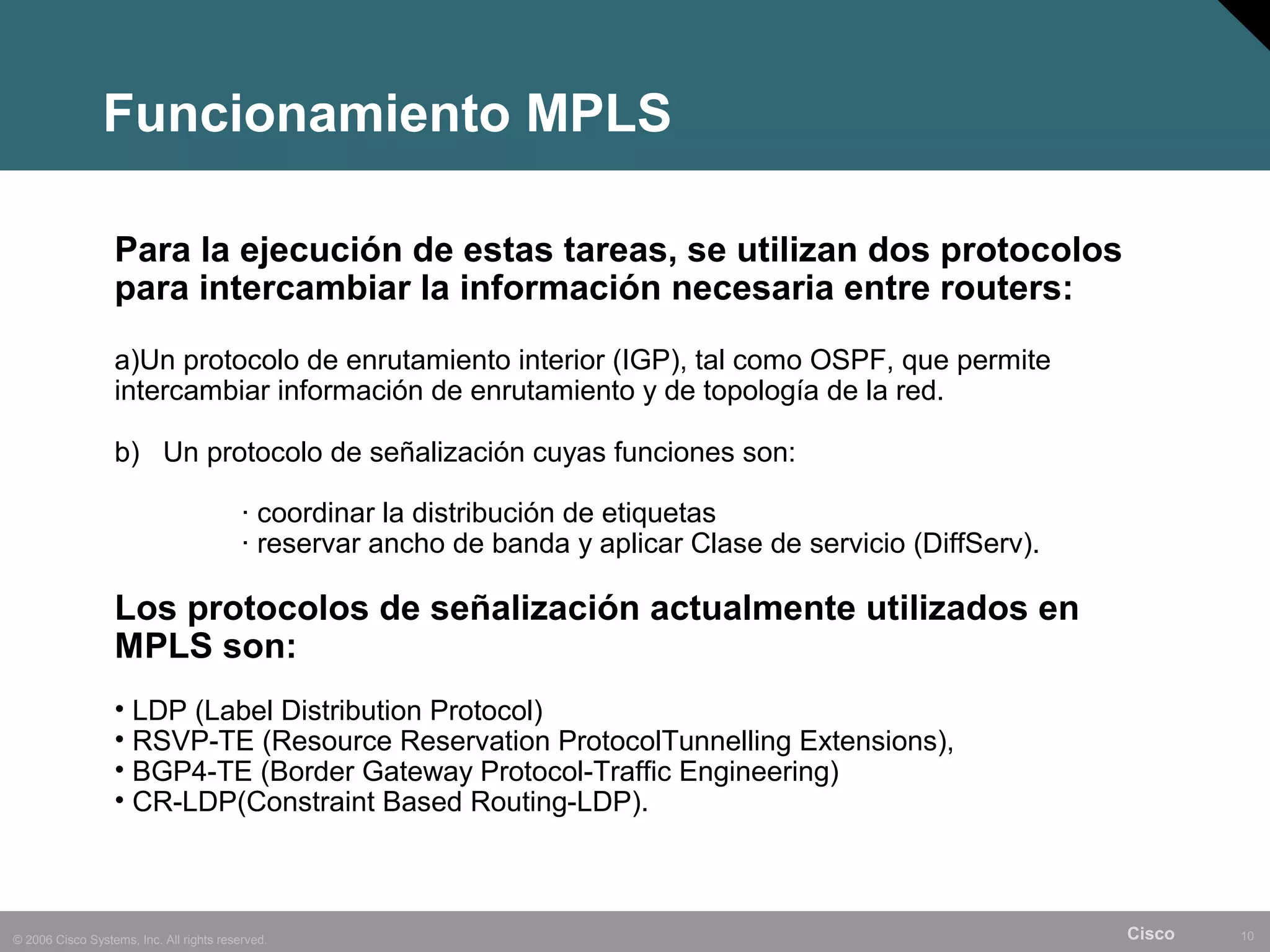

Para la ejecución de estas tareas, se utilizan dos protocolos
para intercambiar la información necesaria entre routers:
a)Un protocolo de enrutamiento interior (IGP), tal como OSPF, que permite
intercambiar información de enrutamiento y de topología de la red.

b) Un protocolo de señalización cuyas funciones son:

· coordinar la distribución de etiquetas
· reservar ancho de banda y aplicar Clase de servicio (DiffServ).

Los protocolos de señalización actualmente utilizados en
MPLS son:
• LDP (Label Distribution Protocol)
• RSVP-TE (Resource Reservation ProtocolTunnelling Extensions),
• BGP4-TE (Border Gateway Protocol-Traffic Engineering)
• CR-LDP(Constraint Based Routing-LDP).


Funcionamiento MPLS

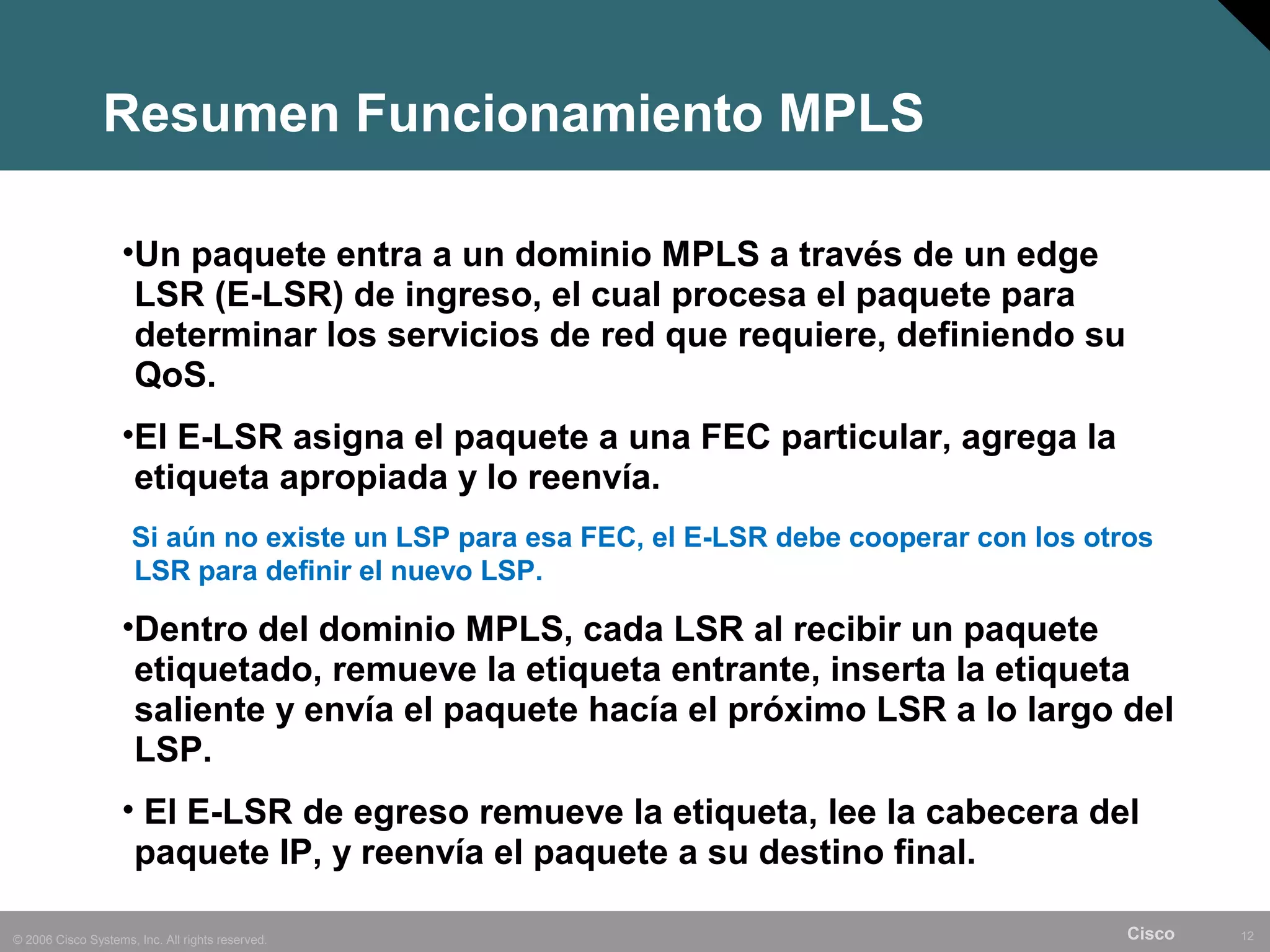

Resumen Funcionamiento MPLS

•Un paquete entra a un dominio MPLS a través de un edge
LSR (E-LSR) de ingreso, el cual procesa el paquete para
determinar los servicios de red que requiere, definiendo su
QoS.
•El E-LSR asigna el paquete a una FEC particular, agrega la
etiqueta apropiada y lo reenvía.
Si aún no existe un LSP para esa FEC, el E-LSR debe cooperar con los otros
LSR para definir el nuevo LSP.

•Dentro del dominio MPLS, cada LSR al recibir un paquete
etiquetado, remueve la etiqueta entrante, inserta la etiqueta
saliente y envía el paquete hacía el próximo LSR a lo largo del
LSP.
• El E-LSR de egreso remueve la etiqueta, lee la cabecera del
paquete IP, y reenvía el paquete a su destino final.

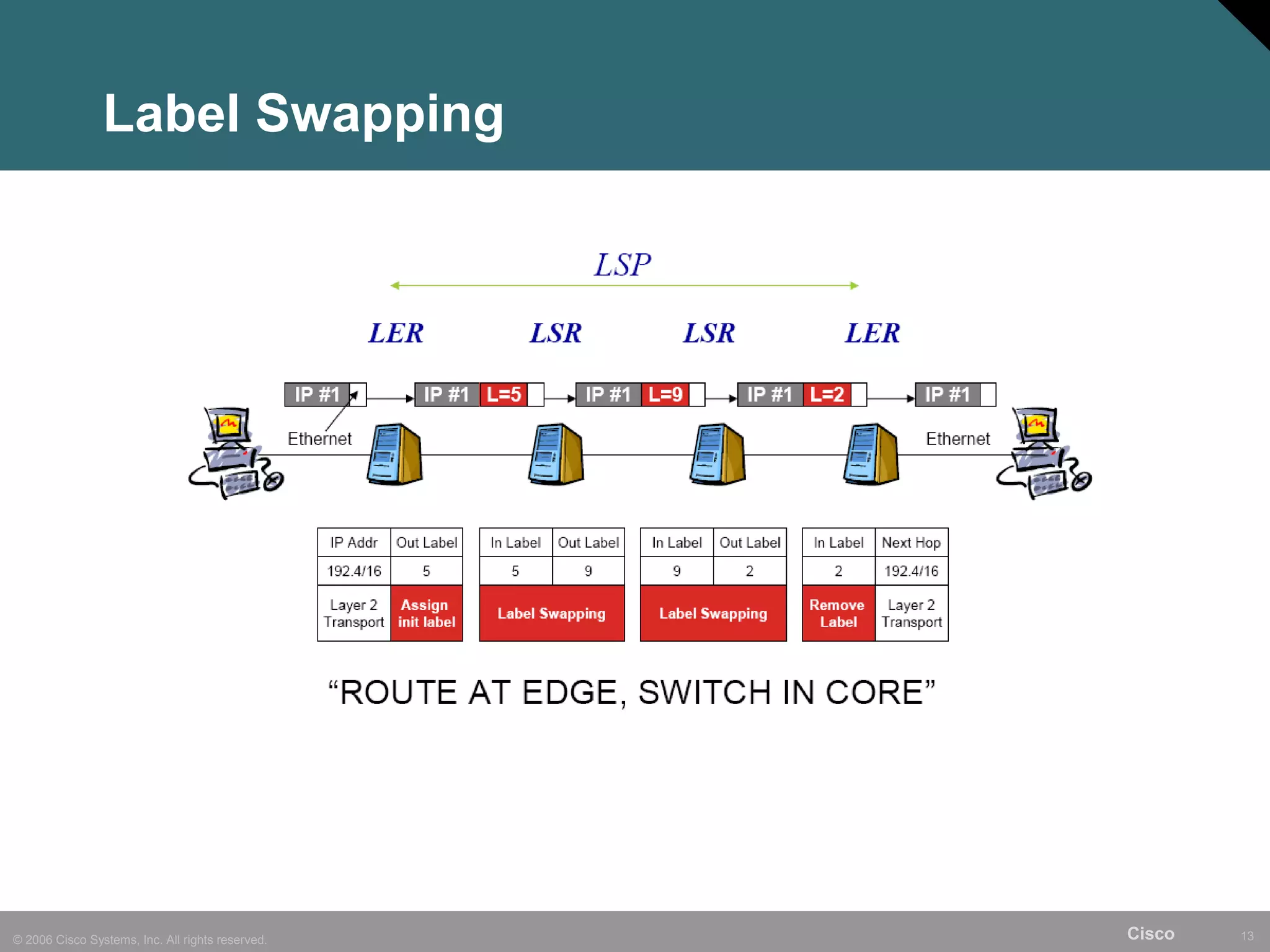

Label Swapping

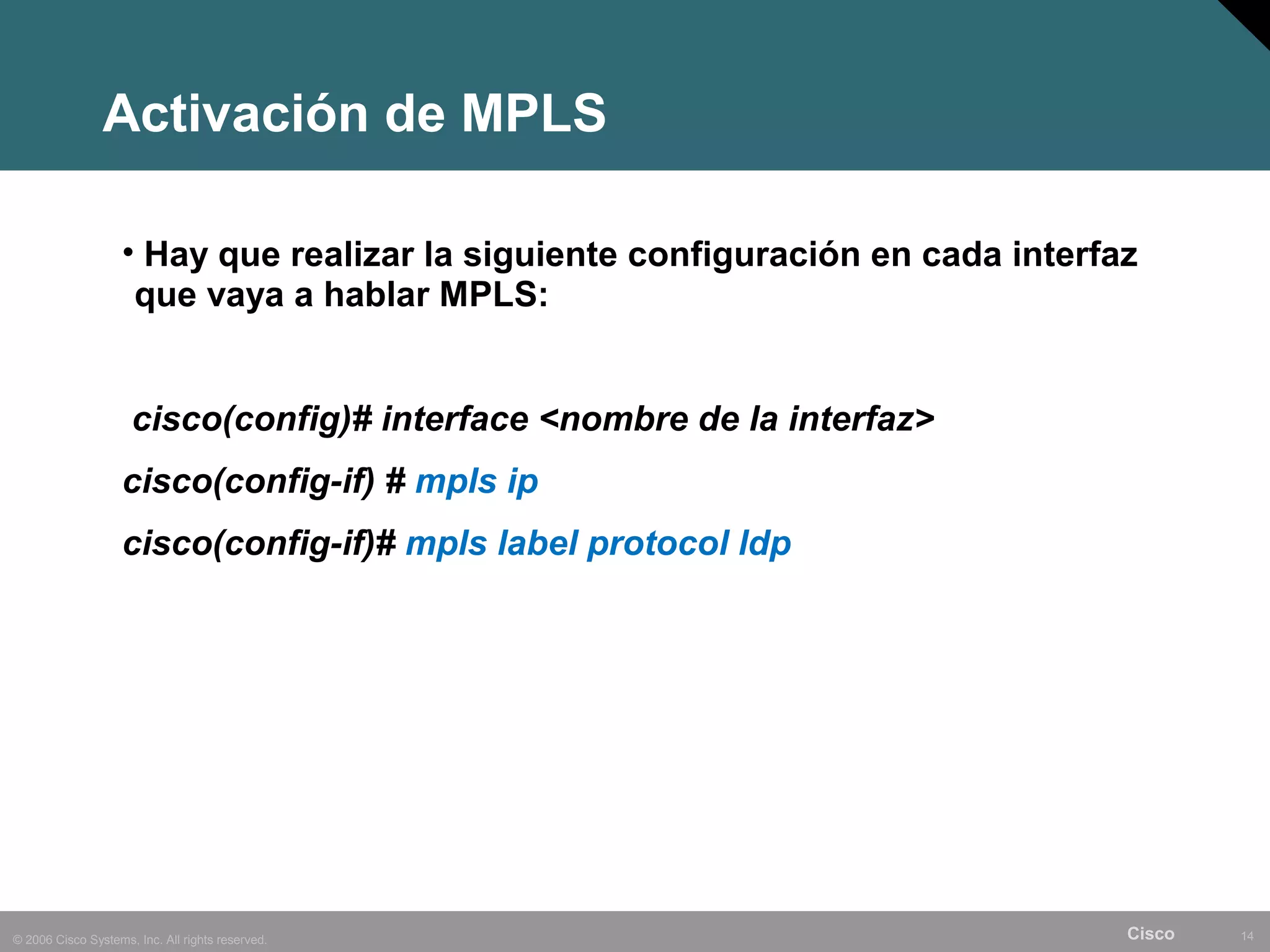

Activación de MPLS

• Hay que realizar la siguiente configuración en cada interfaz
que vaya a hablar MPLS:

cisco(config)# interface <nombre de la interfaz>
cisco(config-if) # mpls ip
cisco(config-if)# mpls label protocol ldp

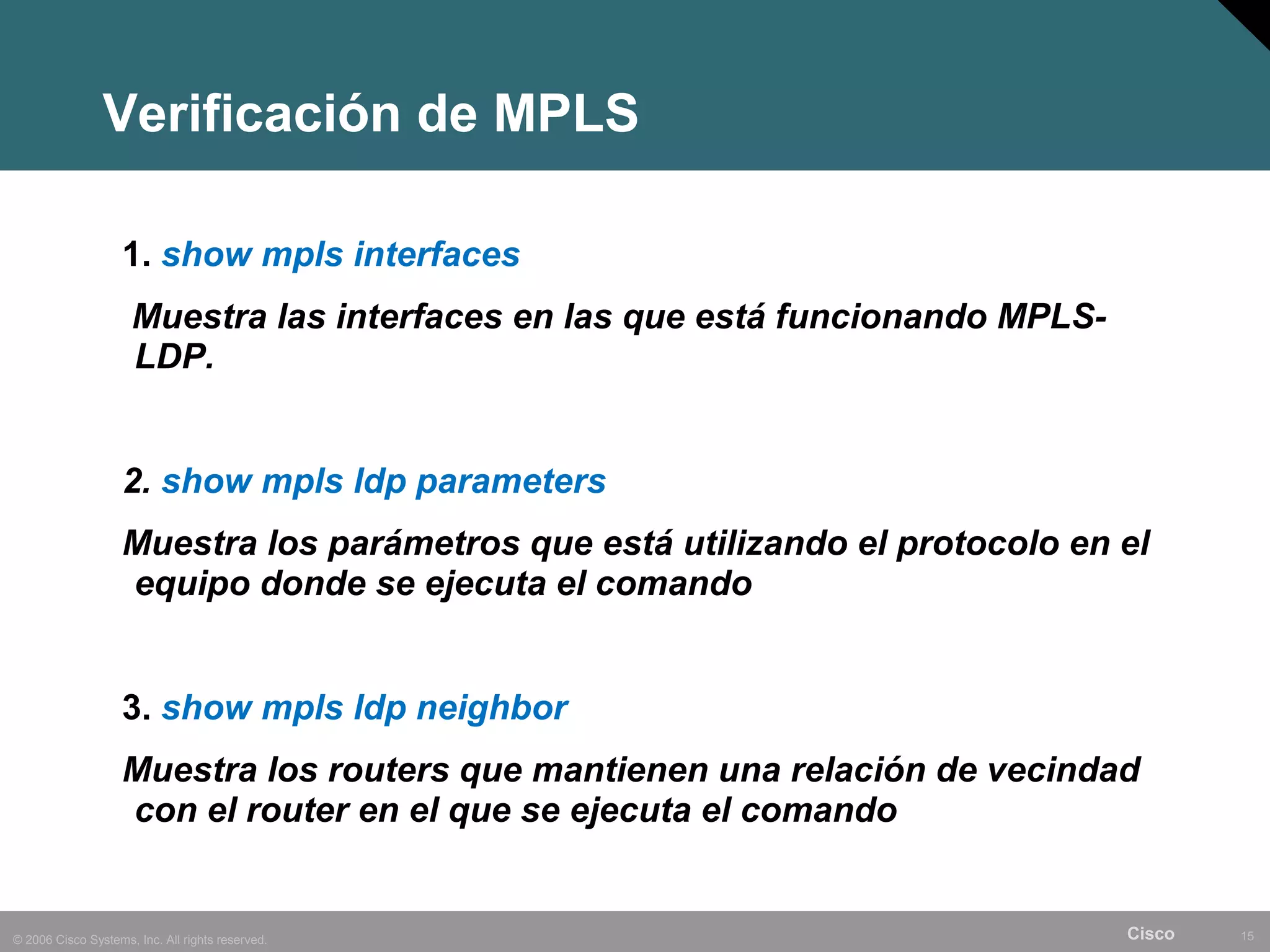

Verificación de MPLS

1. show mpls interfaces
Muestra las interfaces en las que está funcionando MPLS-
LDP.

2. show mpls ldp parameters
Muestra los parámetros que está utilizando el protocolo en el
equipo donde se ejecuta el comando

3. show mpls ldp neighbor
Muestra los routers que mantienen una relación de vecindad
con el router en el que se ejecuta el comando

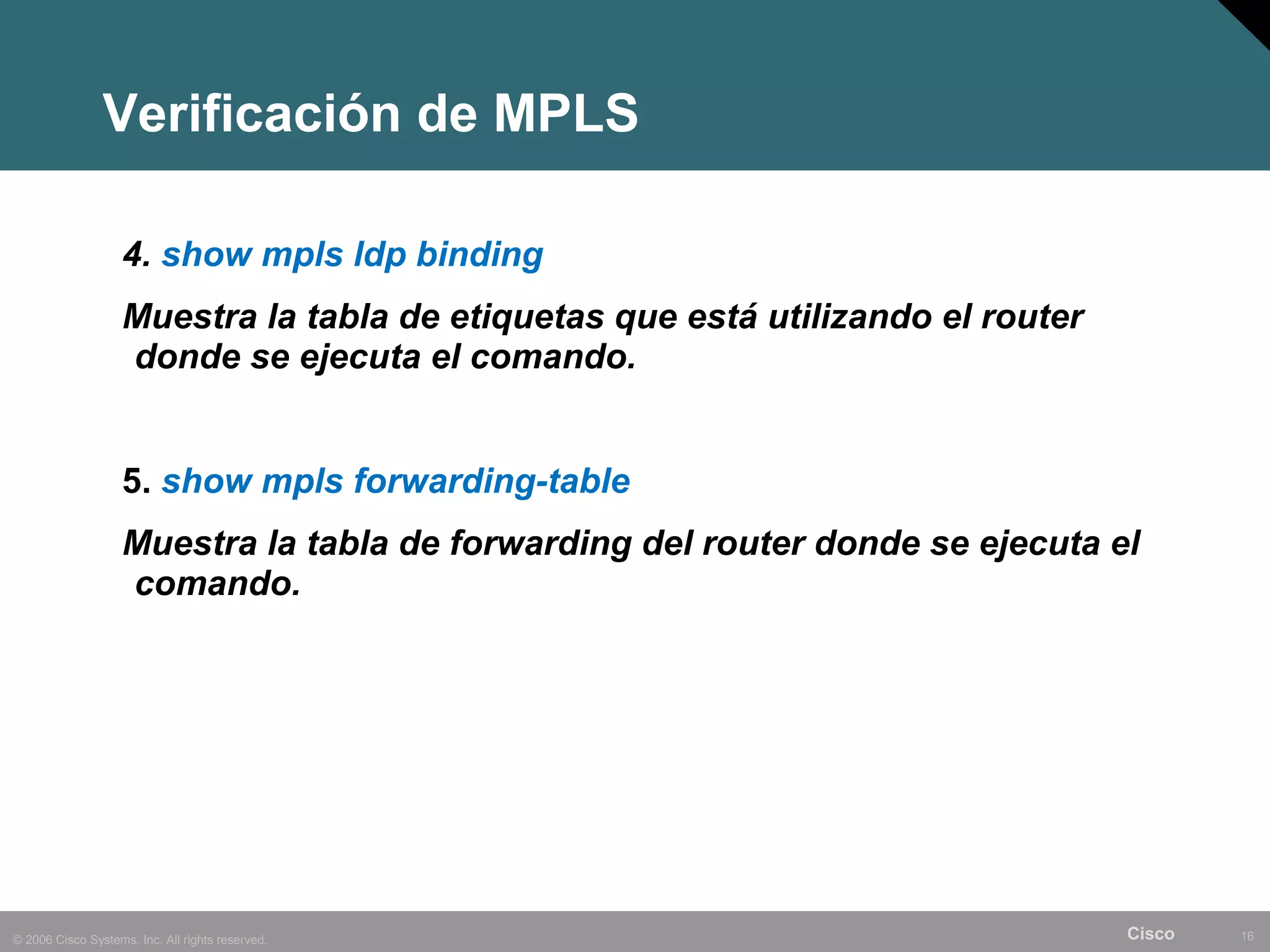

Verificación de MPLS

4. show mpls ldp binding
Muestra la tabla de etiquetas que está utilizando el router
donde se ejecuta el comando.

5. show mpls forwarding-table
Muestra la tabla de forwarding del router donde se ejecuta el
comando.
